Brother HL-1240/1440/1450/
1470N/P2500 MFP
Intellifax 4750/5750/8350P/
8750P
MFC-2500/8300/8500/8600/
8700/8750P/8750P-NLT/
9600/9650/9650N/9660/
9660N/9750/9750LT/9850/
9870/9870LT/9870NLT/9880/
9880N/P2500
PB1630/PPF4650/PPF5750

Número de Parte: DR400
Rendimiento: 20,000 paginas

Destornillador pequeño de punta Plana
Destornillador de cruz (Phillips)
Un paño de tela que no deje residuos
Palillos de algodón
Alcohol isopropyl
Una aspiradora o aire comprimido
Polvo de fricción

E-mail: [e-mail]

Sitio de internet:

www.futuregraphicsllc.com

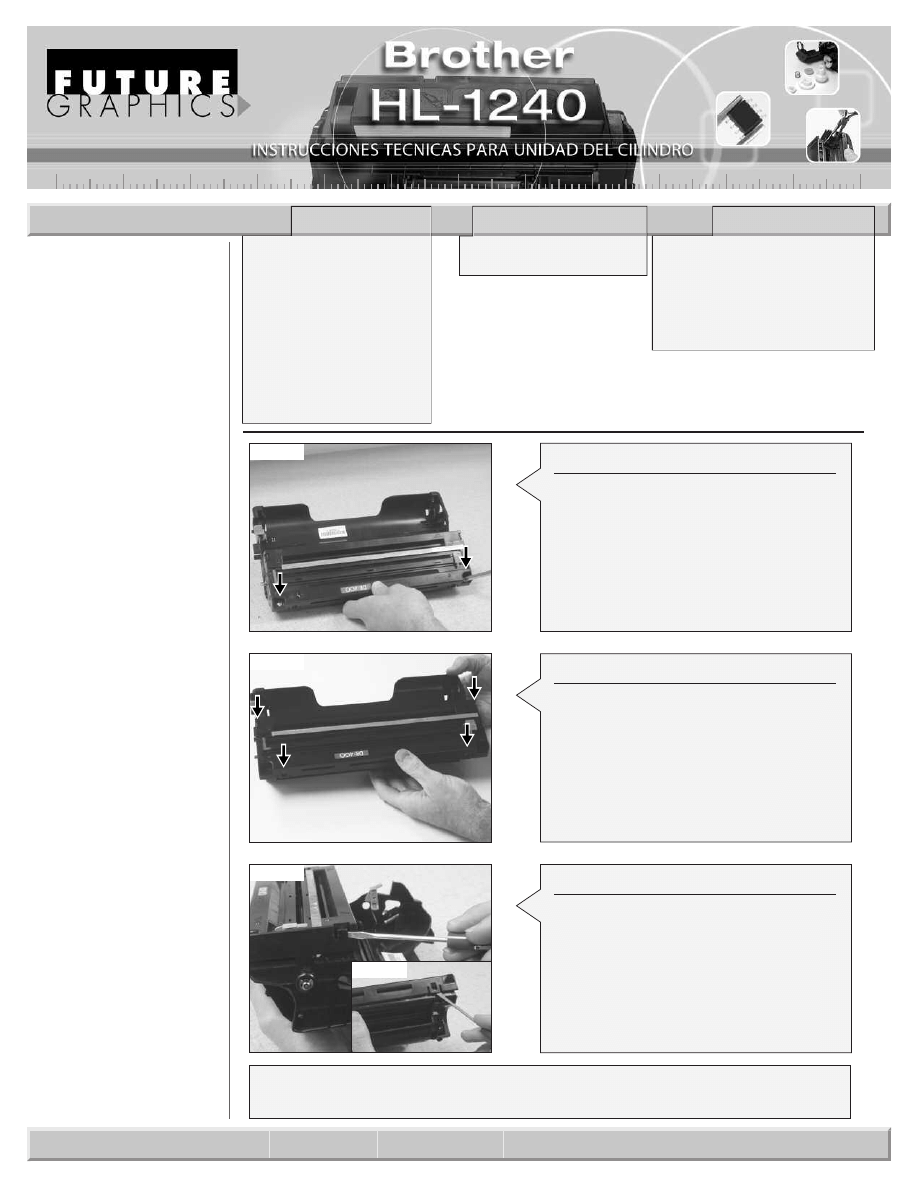

Paso 1

Con un destornillador Phillips quite los
dos tornillos situados en la tapa de la
unidad del cilindro.
(Véase la Foto 1)

Foto 1

Paso 2

El montaje de la corona de alambre
esta sostenido a la unidad del cilindro por
cuatro remaches; Uno en cada lado de
la unidad del cilindro y dos en la parte
posterior.
(Véase la Foto 2)

Foto 2

Paso 3

Con un destornillador plano de lámina
pequeña levante los cuatro remaches,
levante el montaje de la corona de
alambre y remuévala a un lado de la
unidad del cilindro.
(Véase la Foto 3a y 3b)

Foto 3a

Photo 3b

BR1240TECHDRUM_S

Other Technical Instruction Guides available for this engine:

Brother HL-1240 Toner Cartridge Reman. Instructions . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . BR1240TECHTONER

Instrucciónes Técnicas

Impresoras

Información OEM

H

He

errrra

am

miie

en

ntta

ass y

y

S

Su

um

miin

niissttrro

oss R

Re

eq

qu

ue

erriid

do

oss

US 1 800 394.9900
Int’l +1 818 837.8100
FAX [phone]
Int’l +1 818 838.7047

DALLAS, USA

US 1 877 499.4989
Int’l +1 972 840.4989
FAX [phone]
Int’l +1 972 840.1750

ATLANTA, USA

US 1 877 676.4223
Int’l +1 770 516.9488
FAX [phone]
Int’l +1 770 516.7794

MIAMI, USA

US 1 800 595.429
Int’l +1 305 594.3396
FAX [phone]
Int’l +1 305 594.3309

SANFORD,USA

US 1 800 786.9049
Int’l +1 919 775.4584
FAX [phone]
Int’l +1 919 775.4584

TORONTO, CAN

CAN 1 877 848.0818
Int’l +1 905 712.9501
FAX [phone]
Int’l +1 905 712.9502

NEW YORK, USA

US 1 800 431.7884
Int’l +1 631 345.0121
FAX [phone]
Int’l +1 631345.0690

SYDNEY, AUS

AUS 1 800 003.100
Int’l +62 02 9648.2630
FAX [phone]
Int’l +62 02 9548.2635

BUENOS AIRES, ARG

ARG 0810 444.2656
Int’l +011 4583.5900
FAX [phone]

MONTEVIDEO,URY

URY 02 902.7206
Int’l +5982 900.8358
FAX [phone]

JOHANNESBURG, S.A.

S.A. +27 11 974.6155
FAX [phone]

MELBOURNE, AUS

AUS 1 800 003. 100
Int’l +62 03 9561.8102
FAX [phone]
Int’l [phone]

OFICINAS CORPORATIVAS
LOS ANGELES, USA

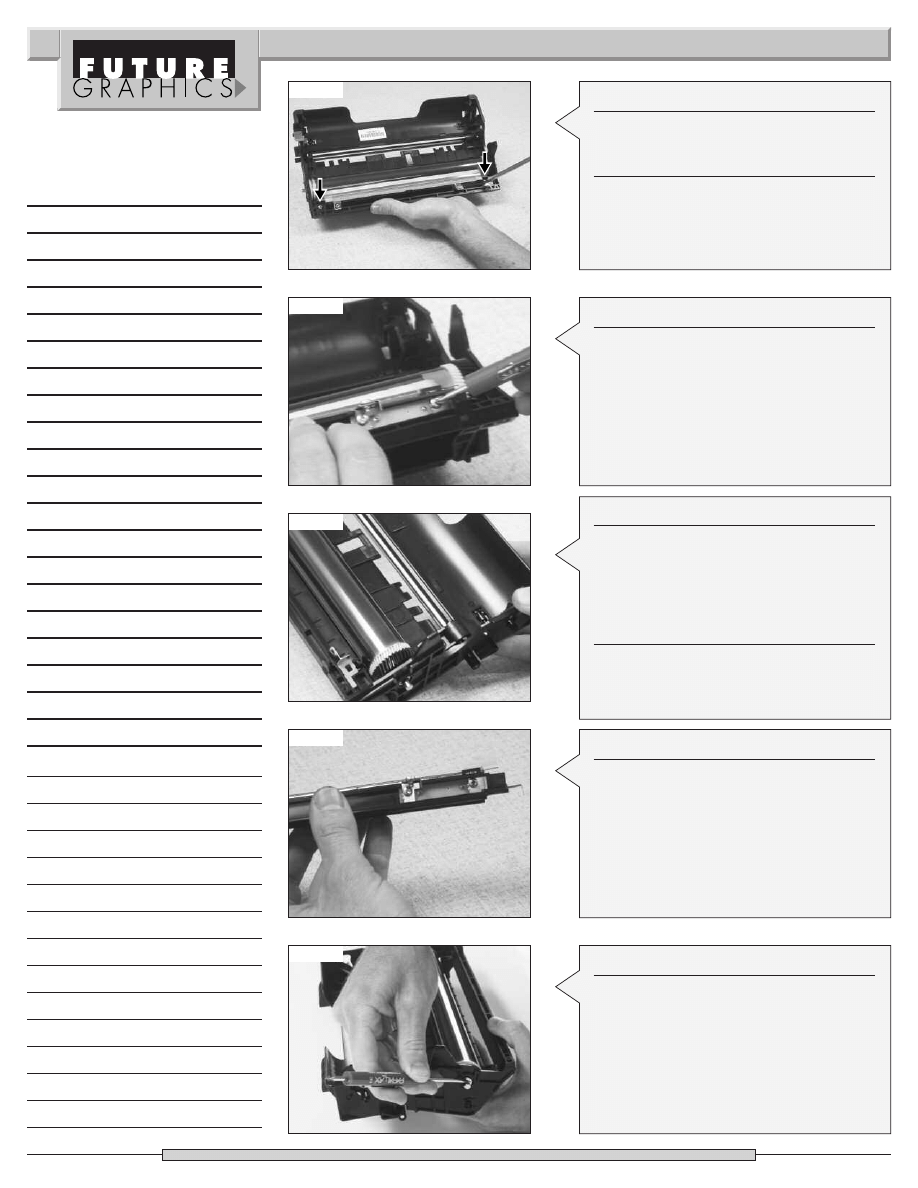

Paso 4

Use el palillo de algodón y alcohol para
limpiar la corona de alambre.

Paso 5

Quite los dos tornillos que sostienen el
cepillo de limpieza.
(Véase la Foto 4)

Foto 4

Paso 9

Reinstale la placa conductiva sobre el
cepillo de limpieza.
(Véase la Foto 7)

Foto 7

Paso 10

Quite el remache en forma de “C” del eje
del cilindro que no tiene engranes.
(Véase la Foto 8)

Foto 8

2

Instrucciones técnicas para el Unidad del Cilindro Brother HL-1240

Paso 7

Al quitar el cepillo de limpieza, la placa
conductiva puede permanecer dentro de
la unidad del cilindro. Si desea quite la
placa conductiva y límpiela.
(Véase la Foto 6)

Paso 8

Limpie cuidadosamente el cepillo de
limpieza del cilindro usando aire comprim-
ido seco o una aspiradora.

Foto 6

Paso 6

Con un destornillador Phillips pequeño
quite el tornillo que sostiene la placa con-
ductiva al contacto del cepillo de limpieza.
(Véase la Foto 5)

Foto 5

Notas

Paso 11

Resbale el eje en el cilindro. Con un
destornillador pequeño de lámina plana
levante el contacto del cepillo de limpieza
para resbalar el eje del cilindro hacia fuera
por el extremo de la unidad del cilindro.
(Véase la Foto 9)

Foto 9

Paso 12

Levante el cilindro hacia fuera por el lado
del engrane.
(Véase la Foto 10)

NOTA: El cilindro vendrá en cuatro partes.
En el lado que no tiene engranes un
casquillo blanco sostiene el resorte de
tensión contra el cubo del cilindro.
(Véase la Foto 11)

En el lado de los engranes hay un engrane
negro que encaja en el engrane blanco.
(Véase la Foto 12)

Foto 10

Foto 11

Foto 12

Reajustando el Contador del Cilindro

Después de sustituir la unidad del
cilindro, mantenga la puerta abierta y
presione el botón CLEAR. ¿La exhibición
mostrará que “substituya el tambor?
1. Sí 2. No “; Presione “1”. La exhibición
mostrará “aceptado”. Cierre la puerta.
El contador de la maquina se reajustara.

Instrucciones técnicas para el Unidad del Cilindro Brother HL-1240

3

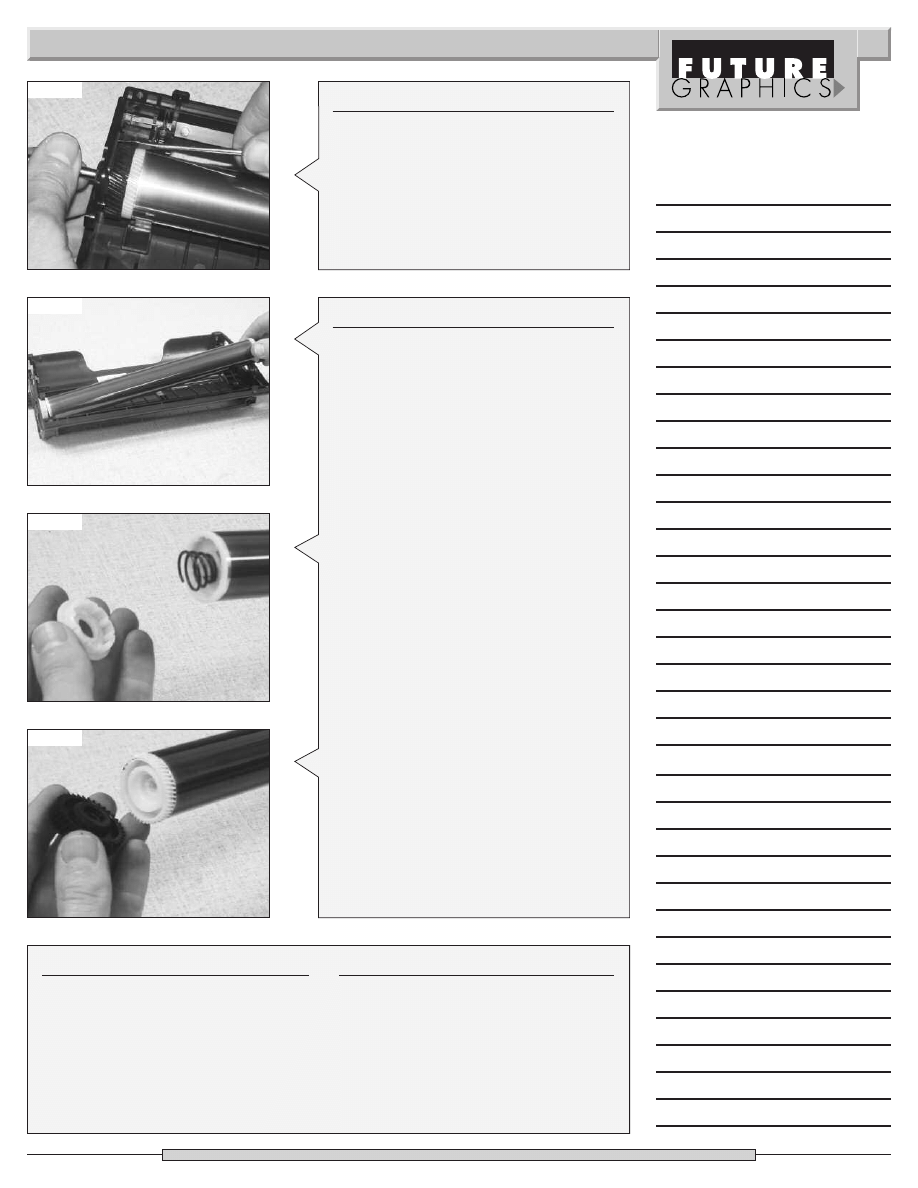

Paso 13
