HP4500/4550
HP4500N/4550N
HP4500DN/4550DN

Parte Número #C4171A
Rendimiento al 5%:
9,000 pgs.
Páginas por Minuto:
Color 4 / 16 Negro
Resolución:
600 (Puntos por pulgada)
(HP ImageRET 2400)

Removedor de Sujetadores para Cartuchos
Destornillador pequeño de punta plana
Destornillador de cruz (Phillips) #1
Destornillador en Cruz (Phillips) para Joyeros
Limpiador de tela suave
Alicates con punta Aguda
Aspiradora o Aire comprimido
Limpiador para fundas de rodillos

Instrucciónes Técnicas

Impresoras

Información OEM

1

Paso 1

Muy cuidadosamente

remueva el

pasador de contacto del cartucho para
desenganchar la lengüeta de obstruc-
ción. Inserte una ganzúa en la tapa lateral,
abriendo y compri-miendo la lengüeta de
obstrucción, soltando el pasador de con-
tacto para removerlo. (Ver foto #1)

Foto 1

HP4500TECHBLACK_S

Foto 2

Paso 3

Extienda el obturador solamente lo sufi-
ciente para desengancharlo del centro
del cartucho. (Ver foto #3)

Foto 3

Other Technical Instruction Guides available for this engine:

HP4500/4550 C, M, Y Toner Cartridges Reman. Instructions . . . . . . . . . . . . . . . . . . . . . . . . . . . HP4500TECH-CMY
HP4500/4550 Drum Unit Remanufacturing Instructions . . . . . . . . . . . . . . . . . . . . . . . . . . . . HP4500TECH-DRUM

Paso 2

Con un pequeño destornillador de punta
plana, suelte el cerrojo obturador del
extremo opuesto del cartucho.
(Ver foto #2)

H

He

errrra

am

miie

en

ntta

ass y

y

S

Su

um

miin

niissttrro

oss R

Re

eq

qu

ue

erriid

do

oss

Removedor de seguros
para cartuchos

Technical Resource Center:

1+ 818 837.8100

Website:

www.futuregraphicsllc.com

US 1 800 394.9900
Int’l +1 818 837.8100
FAX [phone]
Int’l +1 818 838.7047

DALLAS, USA

US 1 877 499.4989
Int’l +1 972 840.4989
FAX [phone]
Int’l +1 972 840.1750

ATLANTA, USA

US 1 877 676.4223
Int’l +1 770 516.9488
FAX [phone]
Int’l +1 770 516.7794

MIAMI, USA

US 1 800 595.429
Int’l +1 305 594.3396
FAX [phone]
Int’l +1 305 594.3309

SANFORD,USA

US 1 800 786.9049
Int’l +1 919 775.4584
FAX [phone]
Int’l +1 919 775.4584

TORONTO, CAN

CAN 1 877 848.0818
Int’l +1 905 712.9501
FAX [phone]
Int’l +1 905 712.9502

NEW YORK, USA

US 1 800 431.7884
Int’l +1 631 345.0121
FAX [phone]
Int’l +1 631345.0690

SYDNEY, AUS

AUS 1 800 003.100
Int’l +62 02 9648.2630
FAX [phone]
Int’l +62 02 9548.2635

BUENOS AIRES, ARG

ARG 0810 444.2656
Int’l +011 4583.5900
FAX [phone]

MONTEVIDEO,URY

URY 02 902.7206
Int’l +5982 900.8358
FAX [phone]

JOHANNESBURG, S.A.

S.A. +27 11 974.6155
FAX [phone]

MELBOURNE, AUS

AUS 1 800 003. 100
Int’l +62 03 9561.8102
FAX [phone]
Int’l [phone]

OFICINAS CORPORATIVAS
LOS ANGELES, USA

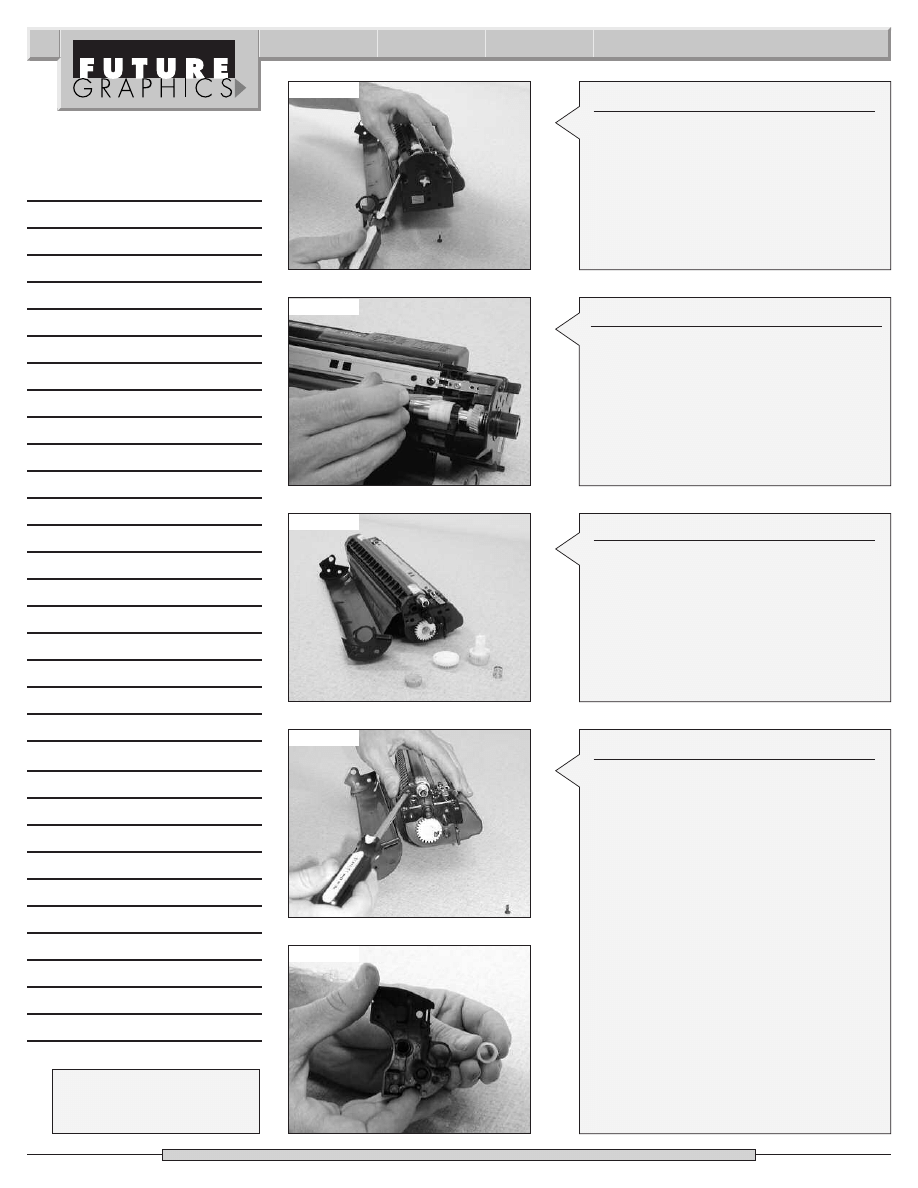

Paso 4

Remueva los dos tornillos que agarran el
contacto de la tapa lateral. (Ver foto #4)

Foto 4

Paso 5

Suelte la lengüeta de obstrucción que
agarra la tapa lateral de la tolva, presionan-
do debajo de la lengüeta. (Ver foto #5)
Remueva la tapa lateral. Límpie el contacto
del rodillo usando un isópo de algodón y
alcohól. Aplíquele grasa nueva.

Foto 5

Foto 6

Paso 7

Remueva los dos tornillos que agarran el
cojinete (balero) de la tapa lateral.
(Ver foto #7) Remueva la tapa lateral.

N

NO

OT

TA

A:: No pierda el cojinete (balero) blan-

co que esta encajado en la parte interior
de la tapa lateral. (Ver foto #8)

Foto 7

Foto 8

2

HP4500 Instrucciónes Técnicas

Paso 6

Remueva el contacto del rodillo y los tres
engranajes,

dejando solamente el

engranaje agitador de la tolva del toner.
(Ver foto #6) Límpie el contacto del rodil-
lo con un isópo de algodón y alcohól.
Aplíquele grasa nueva.

¿Necesita una confiable y detallada
instrucción técnica para otra máquina?
V isite: www.futuregraphicsllc.com

Notas

Paso 9

Cuidadosamente levante hacia afuera el
rodillo. Remueva los empaques de cada
extremo del rodillo. Sóplelo con aire seco
comprimido. Límpie el rodillo con el
limpiador especial de Future Graphics,
alcohól u otro solvente limpiador.

Foto 11

Foto 12

HP4500 Instrucciónes Técnicas

3

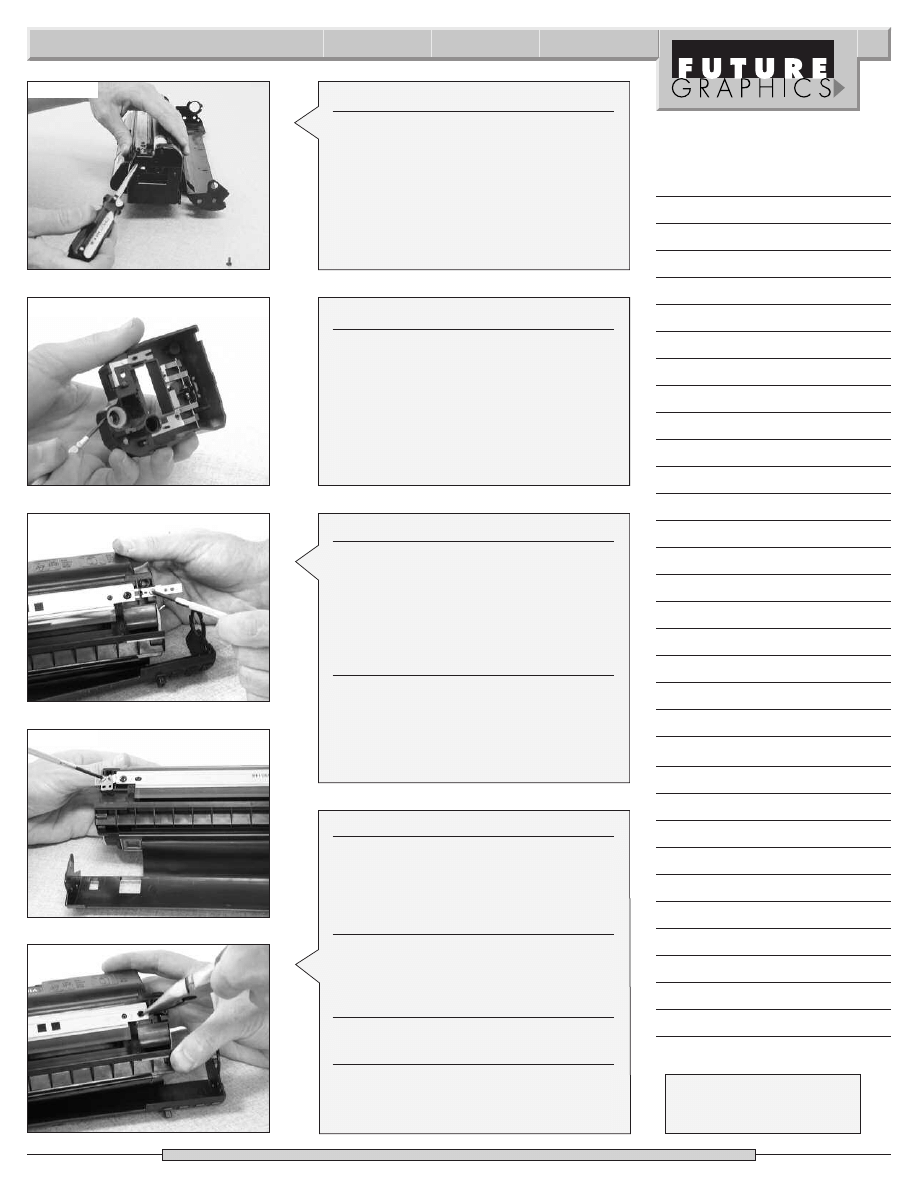

Foto 9

Paso 8

Róte el cartucho a 180 grados. Remueva
los dos tornillos que agarran la tapa later-
al del conector de llenado del cartucho.
(Ver foto #9) Remueva la tapa lateral.
N

NO

OT

TA

A:: No pierda el cojinete (balero) blan-

co que esta encajado en la parte interior
de la tapa lateral. (Ver foto #10)

Foto 10

Foto 13

Paso10

Usando un pequeño destornillador en
cruz (Phillips), remueva los tornillos que
agarran los puentes de contacto en cada
extremo de la barra dosificadora.
(Ver foto #11 y #12)

Paso 11

Remueva los dos tornillos que agarran la
barra dosificadora

Paso 12

Levante la barra dosificadora en forma
recta hacia arriba, por el lado derecho y
luego remuévala. (Ver foto #13)

Paso 13

Vacíe los restos de toner en la tolva y
límpiela usando aire comprimido o una
aspiradora. Límpie tambien la tolva.

Paso 14

Lléne la tolva a través del rodillo abierto.

Paso 15

Reensamble el cartucho siguiendo estos
mismos pasos en sentido inverso.

¿Necesita ayuda con un problema
particular de remanufacturado?
Lláme al 800 394.9900 de TEP: 8am - 5pm

Notas

4

HP4500 Instrucciónes Técnicas

FUTURE GRAPHICS LISTA DE PRODUCTOS

DESCRIPCION

PRODUCTO #

C ANTIDAD POR PAQUETE

C

CU

UC

CH

HIIL

LL

LA

AS

S

HP4500/4550 Barra Dosificadora para uso en cartucho de toner negro.

HP4000DRBLADEK

10

HP4500/4550 Barra Dosificadora para uso en cartucho de color.

HP4500DRBLADEK

10

HP4500/4550 Juego de Cuchilla Limpiadora incluye: Cuchilla Limpiadora,
Cinta Magnética e instrucciónes.

HP4500WBKITK

10

E

EL

LE

EC

CT

TR

RO

ON

NE

ES

S

HP4500/4550 MultEPROM

TM

HP4500-CHIP-X

Por Favor Llámenos

T

TA

AM

MB

BO

OR

RE

ES

S

HP4500/4550 Tambor Sinonar.

HP4500SNR

Por Favor Llámenos

HP4500/4550 Juego de Tambor Sinonar incluye: Tambor, Cuchilla limpiadora
y electrón.

HP4500KIT-SNR

Por Favor Llámenos

P

PC

CR

R

HP4500 PCR tipo esponja “Extra silencioso”

HP4000PCREQ

Por Favor Llámenos

S

SU

UM

MIIN

NIIS

ST

TR

RO

OS

S P

PA

AR

RA

A P

PR

RO

OD

DU

UC

CC

CIIO

ON

N

Limpiador para Funda de Rodillo -Pinta (lata metálica)

MAGCLEANER

1/12

Paños Suaves para Limpieza - Toallas para Aumento de Toner,
tamaño 17 x 13 pulgadas, color anaranjado.

TONERWIPE

40

P

PA

AR

RT

TE

ES

S P

PA

AR

RA

A R

RE

EE

EM

MP

PL

LA

AZ

ZO

O

Seguro HP4500 - 32 milímetros.

HP4000CLIP32MM

Por Favor Llámenos

HP4500 Empaque transparente para la navaja dosificadora
(para uso en el cartucho de color negro)

HP4000DB-SHIM

50

HP4500 Obturador de soporte eléctrico para el seguro de contacto.

HP4500HOPRPIN

Por Favor Llámenos

S

SE

EL

LL

LA

AD

DO

OR

RE

ES

S

HP4500/4550 Sellador de Esponja de Future Graphics, color gris.

HP4500SEAL-FG

50

T

TO

ON

NE

ER

R

HP4500/4550 Toner color negro, 390 gramos.

HP4500BLACK-390

10

HP4500/4550 Toner color azul, 280 gramos

HP4500CYAN-280

10

HP4500/4550 Toner color magenta, 280 gramos

HP4500MAG-280

10

HP4500/4550 Toner color amarillo, 280 gramos

HP4500YEL-280

10
