Znikające elementy po docięciu do dachu

WWW.JABLONSKA.EDU.PL

Czasami zdarza się, że po docięciu ścian, czy innych elementów do dachu musisz przesunąć docięty
już element. Zazwyczaj są to zmiany kilkucentymetrowe. Ponieważ narzucie wszystko wygląda
poprawnie, pracujesz nadal nad projektem. W pewnym momencie otwierasz okno 3D i co się
okazuje? Nie ma ściany, którą przesuwałeś! Pomimo, że na rzucie wszystko wygląda poprawnie, w
oknie modelu nie wszystko wyświetla się poprawnie.

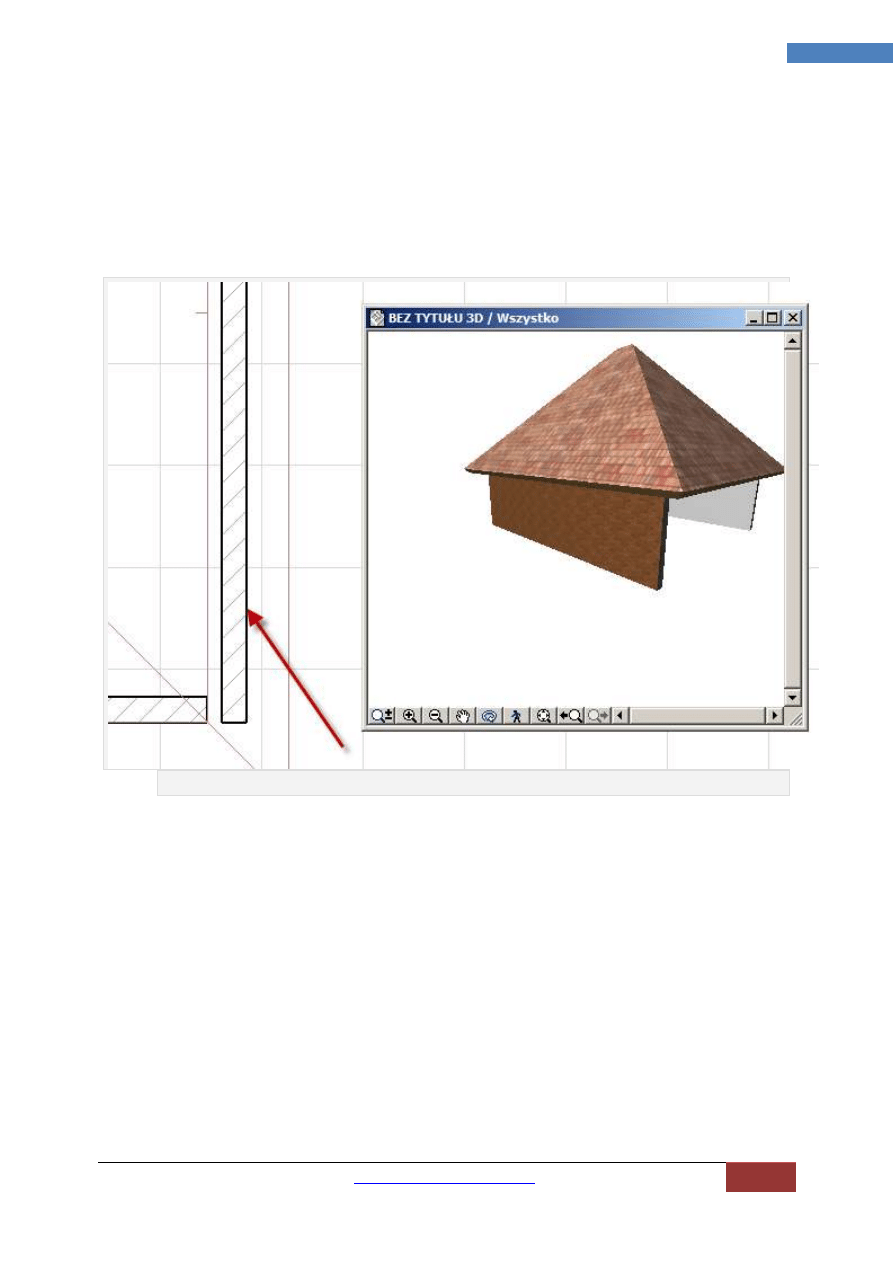

Znikanie elementu w widoku 3D

Nie musisz się jednak martwić. Naprawa tego problemy nie będzie wymagać od Ciebie zaczynania
całej pracy od początku.

1. Zaznacz dach, którym docinałeś elementy.
2. Otwórz okno ustawień dachu (ctrl+T)
3. W zakładce Model w miejscu Bryła docinania wybierz: Według obrysu.

KAMILA JABŁOŃSKA |

[e-mail]

| WWW.JABLONSKA.EDU.PL

2

2

WSZYSTKO O ARCHICADZIE…I NIE TYLKO

Znikające elementy po docięciu do dachu

WWW.JABLONSKA.EDU.PL

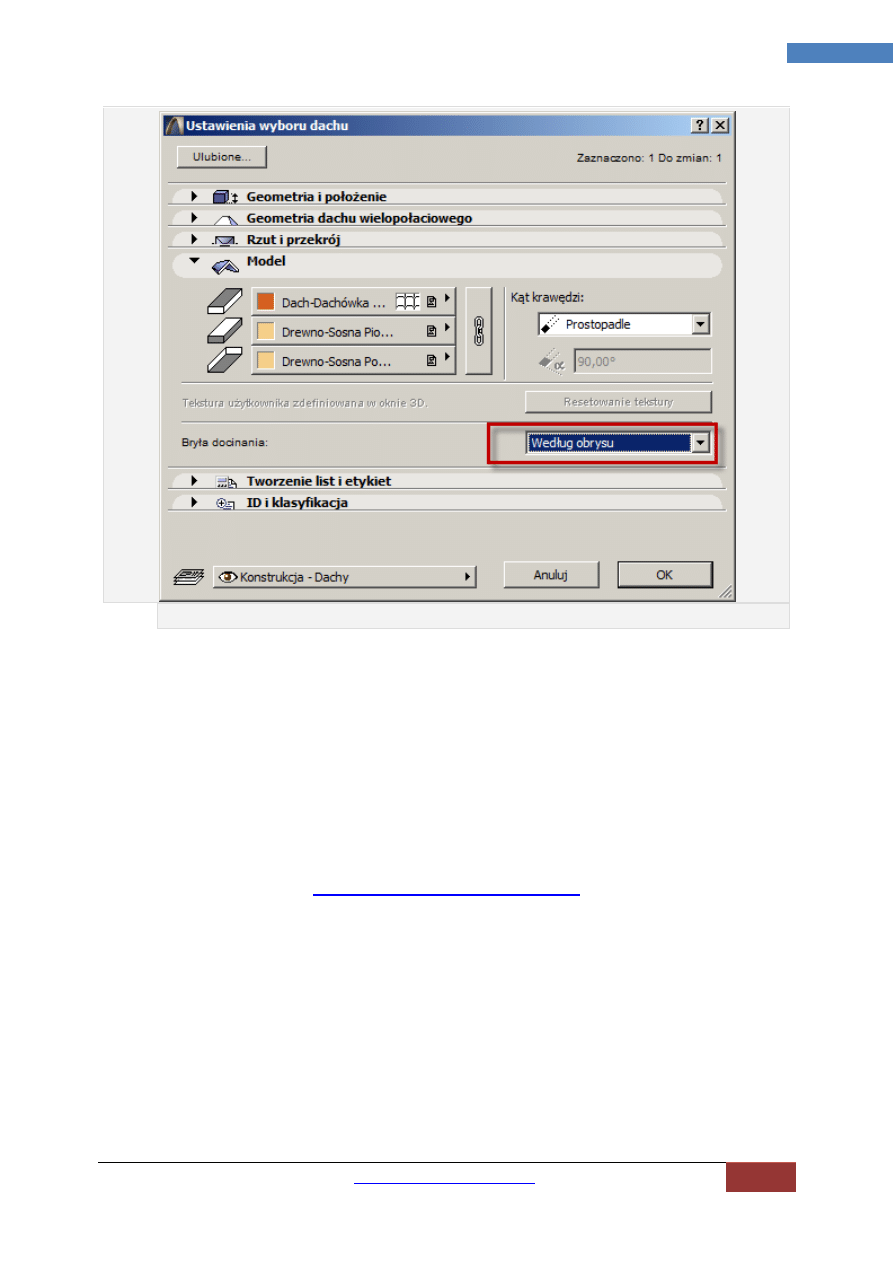

Bryła docinania dachu

Teraz w oknie 3D wszystko powinno wyświetlać się poprawnie.

Pamiętaj jednak, że ta metoda działa jedynie w wypadku, gdy przesuwany i docinany element cały
czas znajduje się w obrębie dachu.
