Wpływ temperatury na wartości elementów schematu zastępczego diody LED

background image

ElEktronika 6/2008

203

Wpływ temperatury na wartości

elementów schematu zastępczego diody LED

dr inż. GRZEGORZ WICZYŃSKI,

Politechnika Poznańska, Instytut Elektrotechniki i Elektroniki Przemysłowej

Dioda LED jest półprzewodnikowym źródłem promieniowania

optycznego wykorzystywanym do sygnalizacji, transmisji syg-

nałów oraz badań spektrometrycznych. Przetwarza ona energię

elektryczną na energię promieniowania optycznego oraz ener-

gię cieplną. Sygnałem wejściowym jest prąd diody LED, którego

wartość wpływa na moc promieniowania optycznego i na ciepło

rozpraszane w złączu półprzewodnikowym. W celu zwiększenia

mocy wyjściowego sygnału optycznego forsowana jest wartość

prądu diody. Forsowanie prądu ograniczone jest przyrostem tem-

peratury złącza półprzewodnikowego (spowodowanym ciepłem

wydzielanym w złączu). Forsowanie prądu możliwe jest w odpo-

wiednio dobranym układzie zasilania. Taki dobór polega na za-

pewnieniu zdolności do generacji prądów o wymaganych wartoś-

ciach przy spadkach napięcia występujących na diodach LED.

W pracy zamieszczono wyniki badań wpływu temperatury

na wartości elementów elektrycznego schematu zastępczego

wybranych diod LED dla zasilania prądem stałym. Do badań

wybrano diody LED o widmie stosowanym do transilumina-

cji obiektów biologicznych [1]. Na podstawie wyników badań

określono wpływ temperatury na spadek napięcia na diodzie

LED i na wartości elementów schematu zastępczego: napię-

cia źródłowego i rezystancji wewnętrznej. Zwrócono uwagę,

że przypływ prądu o wartościach stosowanych dla pracy cią-

głej diod LED może skutkować istotnym przyrostem tempera-

tury złącza półprzewodnikowego.

Schemat zastępczy diody LED

Najprostszy elektryczny schemat zastępczy diody LED (rys. 1)

można przedstawić za pomocą szeregowo połączonych: na-

pięcia źródłowego U

F

i rezystancji wewnętrznej r

d

.

Napięcie U na zaciskach diody określa zależność:

U

= U

F

+ I

F

r

d

()

Wartości składników schematu zastępczego można określić

na podstawie charakterystyki I

F

= f (U ). Rezystancja r

d

opisuje

nachylenie tej charakterystyki w liniowym fragmencie zależ-

ności I

F

= f (U ). Wartości U

F

i r

d

zdeterminowane są właściwoś-

ciami półprzewodnika z którego wykonano diodę LED. Ponad-

to zależą one od temperatury ϑ

j

złącza półprzewodnikowego.

Jeżeli wyznaczono wartość U = U ’ dla I

F

= I

F

’ oraz U = U

dla I

F

= I

F

” to wartość r

d

można obliczyć zgodnie z nastę-

pującą zależnością:

(2)

W pracy zamieszczono wyniki badań wybranych diod LED,

w trakcie których wyznaczono charakterystyki U = f (ϑ) dla za-

danych wartości prądu I

F

dla temperatur ϑ od −0 do 70°C. Ba-

daniom poddano diody w plastikowych obudowach o średnicy

zewnętrznej φ = 5 mm i specyfikacji katalogowej w tab. 1.

Opis stanowiska do wyznaczania

charakterystyk I

F

 = f(U) diod LED

Charakterystyki I

F

= f (U ) diod LED wyznaczono w ukła-

dzie przedstawionym na rys. 2. Badane diody LED1-LED5

'

"

'

"

F

F

d

I

I

U

U

r

=

Tab. 1. Specyfikacja katalogowa diod LED wykorzystanych w ba-
daniach [2–6]
Tabl. 1. Parameters of LEDs given in data sheets [2–6]

lp.

oznaczenie

Półprzewodnik

λ

p

[nm] ∆λ [nm]

LED1

LL1501QVYL AlGalnP

59

34

LED2

tlCS580

AlInGaP

632

8

LED3

TSHF5400

GaAlAs

870

40

LED4

tSHa6203

GaAlAs

875

80

LED5

tSal6400

GaAlAs/GaAs

940

50

Rys. 1. Schemat zastępczy diody LED

Fig. 1. Equivalent scheme of a LED

umieszczono w bloku aluminiowym ALU o masie ok. 1 kg.

Do pomiaru temperatury ϑ bloku alU zastosowano czujnik

Pt1000, zabudowany w odpowiednio dopasowanym otwo-

rze. Do pomiaru rezystancji wykorzystano omomierz multi-

metru Agilent 34401A [7] w konfiguracji czteroprzewodowej.

Blok ALU wraz z zabudowanymi elementami umieszczono

w komorze termicznej ILW115TOP [8]. Temperaturę ALU

ustalono przez zadawanie temperatury wnętrza komo-

ry termicznej. Ze względu na bezwładność cieplną ALU,

niezbędne było oczekiwanie na uzyskanie wymaganej

temperatury ϑ. Pomiar prądu I

F

zrealizowano za pomocą

multimetru Amprobe AM-1200 [9] a napięcia U multimetrem

agilent 3440a. na rys. 3 zamieszczono charakterystyki

I

F

= f (U) badanych diod LED dla ϑ=20°C, wyznaczone w ten

sposób, że prąd I

F

zadawano dla narastających wartości

a jako wynik pomiaru napięcia U przyjmowano wartość

ustaloną.

Rys. 2. Schemat układu do wyznaczania charakterystyk I

F

= f (U )

Fig. 2. Diagram scheme of a circuit used to determine of I

F

= f (U

characteristics

background image

204

ElEktronika 6/2008

W trakcie wyznaczania charakterystyki z rys. 3 stwierdzo-

no zmienność napięcia U po zmianie wartości prądu I

F

(zani-

kającą po kilkudziesięciu sekundach). Jako przyczynę zmien-

ności napięcia U uznano zmiany temperatury ϑ

j

złącza diody

LED, spowodowane ciepłem wydzielanym w trakcie przepły-

wu prądu I

F

. W celu uniknięcia wpływu zmian ϑ

j

pomiary na-

pięcia U przedstawione w dalszej części pracy wykonywano

w sposób następujący:
1. prąd I

F

załączano jedynie na czas wykonania pomiaru na-

pięcia U,

2. pomiar napięcia U wykonywano po ok. 0,5 s po załączeniu

prądu I

F

o zadanej wartości,

3. pomiędzy kolejnymi pomiarami napięcia U dla danej diody

LED wprowadzono opóźnienie (mające na celu wystąpie-

nie stanu ϑ

j

= ϑ).

Wpływ temperatury na wartości elementów

schematu zastępczego

Wpływ temperatury ϑ na napięcie U diod LED dla prądu I

F

=

20 mA przedstawia wykres na rys. 4. W tab. 2 zestawiono

wartości napięć U i nachylenia dU/dϑ prostych aproksymują-

cych zależności U = f (ϑ).

Na podstawie (2), dla prądów I

F

’ = 2 ma i I

F

” = 20 mA, wy-

znaczono wartości składników schematu zastępczego diody

LED: U

F

i r

d

. na rys. 5 i 6 przedstawiono wykresy zależności

U

F

= f (ϑ) i r

d

= f (ϑ) dla LED1 i LED5 a w tab. 3 wartości nachy-

lenia dr

d

/dϑ i dU

F

/dϑ prostych aproksymujących zależności r

d

= f (ϑ) i U

F

= f (ϑ).

Tab. 2. Nachylenie dU/dϑ prostych aproksymujących
zależności U = f (ϑ) dla I

F

= 20 ma

tabl. 2. inclination dU/dϑ  of U = f (ϑ) relationship
when I

F

= 20 ma

Dioda

U [V]

dU/dϑ [mV/°C]

LED1

2,07

~ 3,0

LED2

2,

~ 2,5

LED3

,35

~ ,9

LED4

,30

~ ,6

LED5

,2

~ ,3

Tab. 3. Nachylenie dr

d

/dϑ i dU

F

/dϑ prostych aproksymujących zależ-

ności odpowiednio r

d

= f (ϑ) i U

F

= f (ϑ)

tabl. 3. inclination dr

d

/dϑ i dU

F

/dϑ of relationships: r

d

= f (ϑ) i U

F

= f (ϑ)

respectively

Dioda

ϑ

= 20°C

dr

d

/dϑ

[mΩ/°C]

dU

F

/dϑ

[mV/°C]

r

d

[Ω]

U

F

[V]

LED1

9,4

,88

~ 64

~ ,7

LED2

3,2

,84

~ 34

~ ,8

LED3

2,3

,30

6,

~ 2,

LED4

2,8

,25

3,5

~ ,6

LED5

3,7

,3

5,6

~ ,4

W celu oceny wpływu wartości prądu I

F

na temperaturę

złącza ϑ

j

zarejestrowano odpowiedź skokową U = f (t) dla

poszczególnych diod LED. Wymuszenie skokowe uzyskano

poprzez zmianę prądu I

F

z 0 do 20 mA dla stanu począt-

kowego ϑ

j

= ϑ. Następnie uwzględniając wyznaczone war-

tości dU/dϑ (tabl. 2) na podstawie kolejnych wartości U (t)

oszacowano wartość temperatury ϑ

j

. na rys. 7 i 8 przedsta-

wiono zależność ϑ

j

= f (t) dla stanu początkowego ϑ

j

=20°C

i ϑ

j

= −9,7°C.

analiza rys. 7 i 8 prowadzi do wniosku, że prąd I

F

= 20 ma

powoduje przyrost temperatury złącza o kilka, a nawet kilka-

Rys. 3. Wyznaczone charakterystyki I

F

= f (U ) diod LED dla ϑ 

20°C

Fig. 3. Characteristics of  I

F

= f (U ) which were obtained for LEDs

at ϑ = 20°C

Rys. 4. Zależność U = f (ϑ) dla I

F

= 20 mA

Fig. 4. Relationship: U = f (ϑ) obtained for I

F

= 20 mA

Rys. 5. Wykres zależności U

F

= f (ϑ) i r

d

= f (ϑ) dla LED1

Fig. 5. Plot of relationships: U

F

= f (ϑ) i r

d

= f (ϑ) for LED1

background image

ElEktronika 6/2008

205

naście °C (LED1). Jednocześnie można stwierdzić, że dla

przyjętego opóźnienia pomiaru wynoszącego ok. 0,5 s zmia-

na temperatury złącza nie przekracza 1°C (co przyjęto za stan

akceptowalny).

Podsumowanie

W pracy przedstawiono wyniki badań wpływu temperatury na

wartości elementów schematu zastępczego diod LED emitu-

jących promieniowanie pomarańczowe, czerwone oraz w za-

kresie bliskiej podczerwieni. Na podstawie tych badań stwier-

dzono, że spadek napięcia U maleje ze wzrostem temperatury

a nachylenie charakterystyki U = f (ϑ) zawiera się w przedziale

od −1,3 mV/°C do −3 mV/°C.

Wpływ temperatury na wartości elementów schema-

tu zastępczego jest zróżnicowany. Napięcie źródłowe U

F

maleje ze wzrostem temperatury przy nachyleniu cha-

rakterystyki U

F

= f (ϑ) zawierającym się w przedziale −,4

– −2,1 mV/°C.

Rezystancja wewnętrzna r

d

, w zależności od rodzaju pół-

przewodnika z którego wykonano złącze, maleje lub narasta

wraz ze wzrostem temperatury. Nachylenie charakterystyki r

d

= f (ϑ) zawiera się w przedziale −64 – 6, mΩ/°C.

Analizując odpowiedź skokową U = f (t) oszacowano, że

przepływ prądu I

F

= 20 mA przez diodę LED powoduje przy-

rost temperatury złącza o kilka lub kilkanaście °C. Ekstrapolu-

jąc uzyskane wyniki badań można stwierdzić, że diody LED1

i LED2 ze względu duże wartości rezystancji wewnętrznej

r

d

nie są predestynowane do zasilania prądami o większych

wartościach (np. 1A lub więcej).

Rys. 6. Wykres zależności U

F

= f (ϑ) i r

d

= f (ϑ) dla LED5

Fig. 6. Plot of relationships: U

F

= f (ϑ) i r

d

= f (ϑ) for LED5

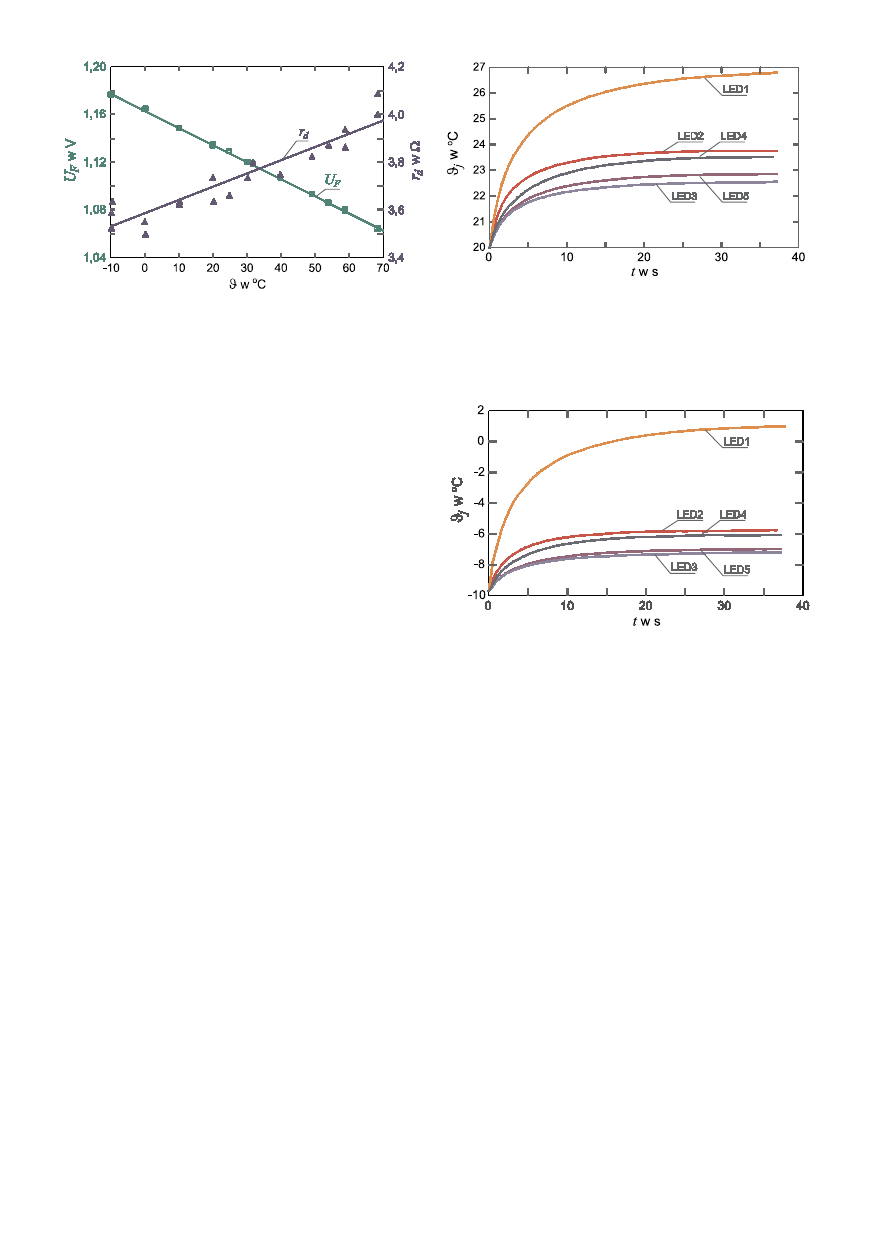

Rys. 7. Odpowiedź skokowa ϑ

j

= f (t ) dla I = 20 mA oraz dla stanu

początkowego ϑ

j

= 20°C

Fig.  7.  Step  response  ϑ

j

=  f (t )  when  I  =  20  mA  and  the  initial

temperature ϑ

j

= 20°C

Rys. 8. Odpowiedź skokowa ϑ

j

= f (t ) dla I = 20 mA oraz dla stanu

początkowego ϑ

j

9,7°C

Fig. 8.  Step response ϑ

j

= f (t ) when I = 20 mA and the initial

temperature ϑ

j

9,7°C

literatura

[1] Cysewska-Sobusiak A.: Modelowanie i pomiary sygnałów bioop-

tycznych. WPP, Poznań 2001.

[2] Karta katalogowa diody LED TSHA6203. Vishay 2006.

[3] Karta katalogowa diody LED TLCS5810. Vishay 2005.

[4] Karta katalogowa diody LED TSHF5400. Vishay 2005.

[5] Karta katalogowa diody LED TSAL6400. Vishay 2005.

[6] Karta katalogowa diody LED LL1501QVYL. Ledman Optoelec-

tronic Co., ltd., 2008.

[7] Przewodnik obsługi Agilent 34401A Multimeter. Agilent Technolo-

gies, 2000.

[8] Instrukcja obsługi Inkubator Laboratoryjny ILW TOP. Ver. 1.0,

Pol-Eko-Aparatura, sp. j.

[9] Instrukcja obsługi multimetru AM-1200. Amprobe Instrument.


Wyszukiwarka

Podobne podstrony:
Omówić wpływ temperatury na właściwości diody
145 Wplyw temperatury na organizm drogi oddawania ciepla
(), biochemia L, Wpływ temperatury na aktywność enzymów (ćw E)
zadania3-wplyw temperatury na szybkosc reakcji
Wpływ temperatury na organizm
wpływ temperatury na szybkość przenikania olejków eterycznych
WPŁYW TEMPERATURY NA SZYBKOŚĆ REAKCJI, NAUKA, chemia, lab
Wpływ temperamentu na wybory zawodowe, pedagogika psychologia coaching doradztwo
Wpływ temperatury na drobnoustroje, mikrobiologia
Wpływ temperatury na opornosc elektr 12
Omówić wpływ temperatury na charakterystyki tranzystora MOS
Wpływ temperatury na parametry wulkanizacji I Właściwości Usieciowanych Mieszanek Kauczukowychx
cw 5 wplyw temperatury na oddychanie tkanek roslinnych
pem1-cw5-wplyw temperatury na wskazanie manometrow i przetwornikow cisnienia , SPRAWOZDANIE
8.2.Wpływ temperatury na stopień hydrolizy., Państwowa Wyższa Szkoła Zawodowa
Omówić wpływ temperatury na właściwości BJT
Wpływ odbiornikow na wartość wspołczynnika mocy sprawozdanie
zadania3 wplyw temperatury na szybkosc reakcji
Wpływ temperatury na skuteczbność dezynfekcji konieczność stosowania myjki

więcej podobnych podstron
