Zajęcia wyrównawcze z fizyki -Zestaw 10

dr M.Gzik-Szumiata

Kondensatory. Pojemność kondensatora, ładunek, energia zgromadzone na kondensatorze, łączenie
szeregowe i równoległe kondensatorów.

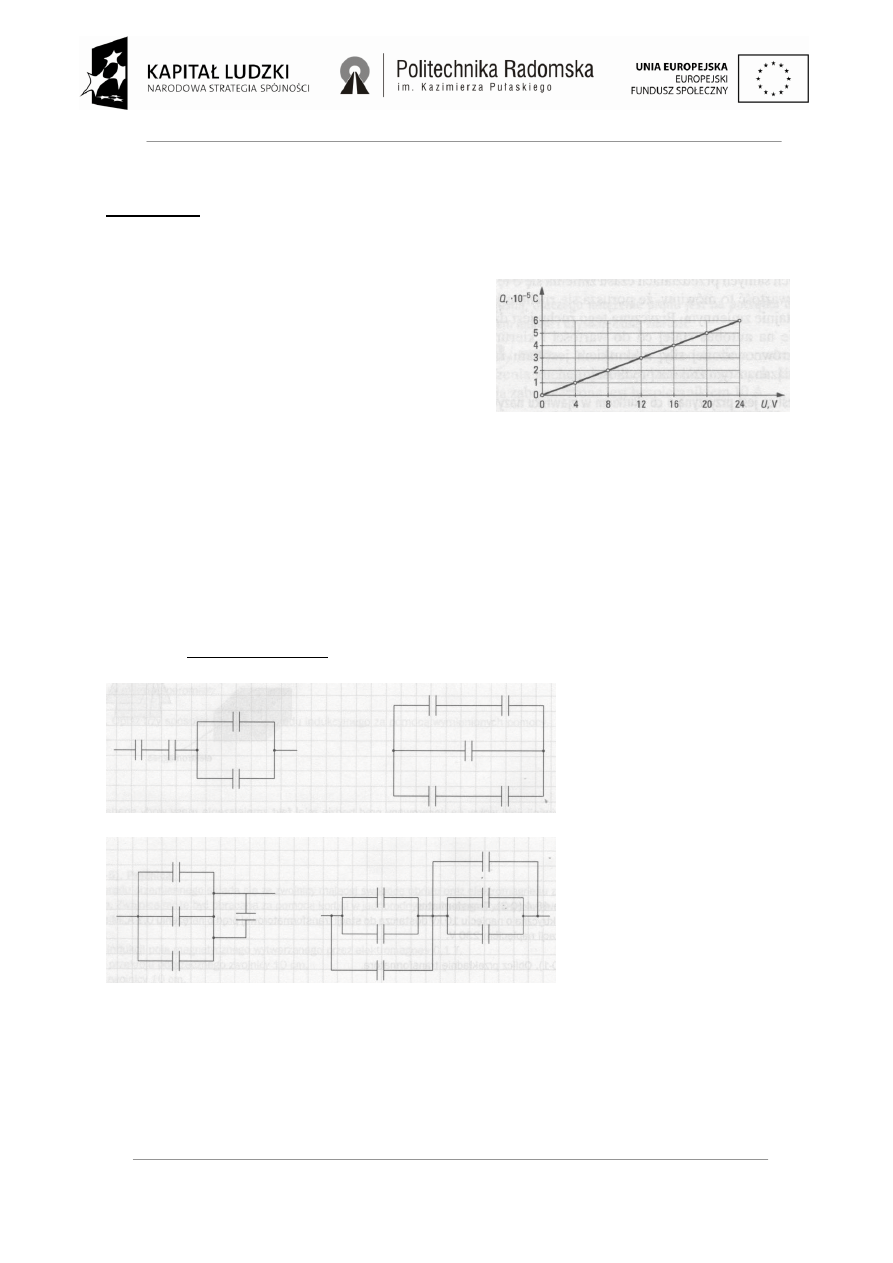

Zadanie 1. Na wykresie przedstawiono zależność
ładunku zgromadzonego na okładkach powietrznego
kondensatora od napięcia przyłożonego do jego okładek.

1. Oblicz pojemność kondensatora.
2. Oblicz energię pola elektrycznego zgromadzoną

na

kondensatorze, gdy napięcie między

okładkami ma wartość 20 V.

Zadanie 2. Próżniowy kondensator płaski, po podłączeniu go do źródła napięcia stałego 220 V
zgromadził energię 10

-3

J. Oblicz, ile wynosi powierzchnia czynna jego płytek, jeżeli odległość

pomiędzy nimi wynosi 0,5 mm.

Zadanie 3. Kondensator o pojemności 6 µF jest podłączony do źródła napięcia 24 V. Które z
wymienionych wielkości fizycznych ulegną zmianie, gdy kondensator całkowicie wypełnimy

dielektrykiem o stałej dielektrycznej



= 3 ? Wielkości te, to : ładunek, napięcie, pojemność, energia

elektryczna.

Zadanie 4. Pojemność zastępcza. Oblicz pojemność zastępczą układów jednakowych kondensatorów
przedstawionych na rysunkach. Przyjmij, że każdy kondensator ma pojemność C = 1 µF.

Zadanie 5. Kondensatory o pojemności C

1

= 2 µF i C

2

= 4 µF połączono szeregowo i podłączono do

źródła napięcia stałego U = 15 V. Znaleźć ładunek każdego kondensatora oraz całkowity ładunek
baterii kondensatorów. Obliczyć pojemność zastępczą tej baterii kondensatorów a także napięcie i
energię zgromadzoną na każdym kondensatorze.

a)

b)

c)

d)

Projekt „Informatyka – inwestycją w przyszłość”

współfinansowany ze środków Unii Europejskiej w ramach Europejskiego Funduszu Społecznego

Biuro Projektu:

Politechnika Radomska im. Kazimierza Pułaskiego

26-600 Radom, ul. Chrobrego 27, pok. nr 44, tel. [phone]

www.zamawiane.pr.radom.pl; e-mail: [e-mail]

Zadanie 6. Dwa kondensatory o pojemności C

1

= 100 nF i C

2

= 300 nF połączono równolegle i

podłączono do źródła napięcia stałego 20 V . Znaleźć pojemność zastępczą tej baterii kondensatorów,
a także napięcia i ładunki na każdym kondensatorze.

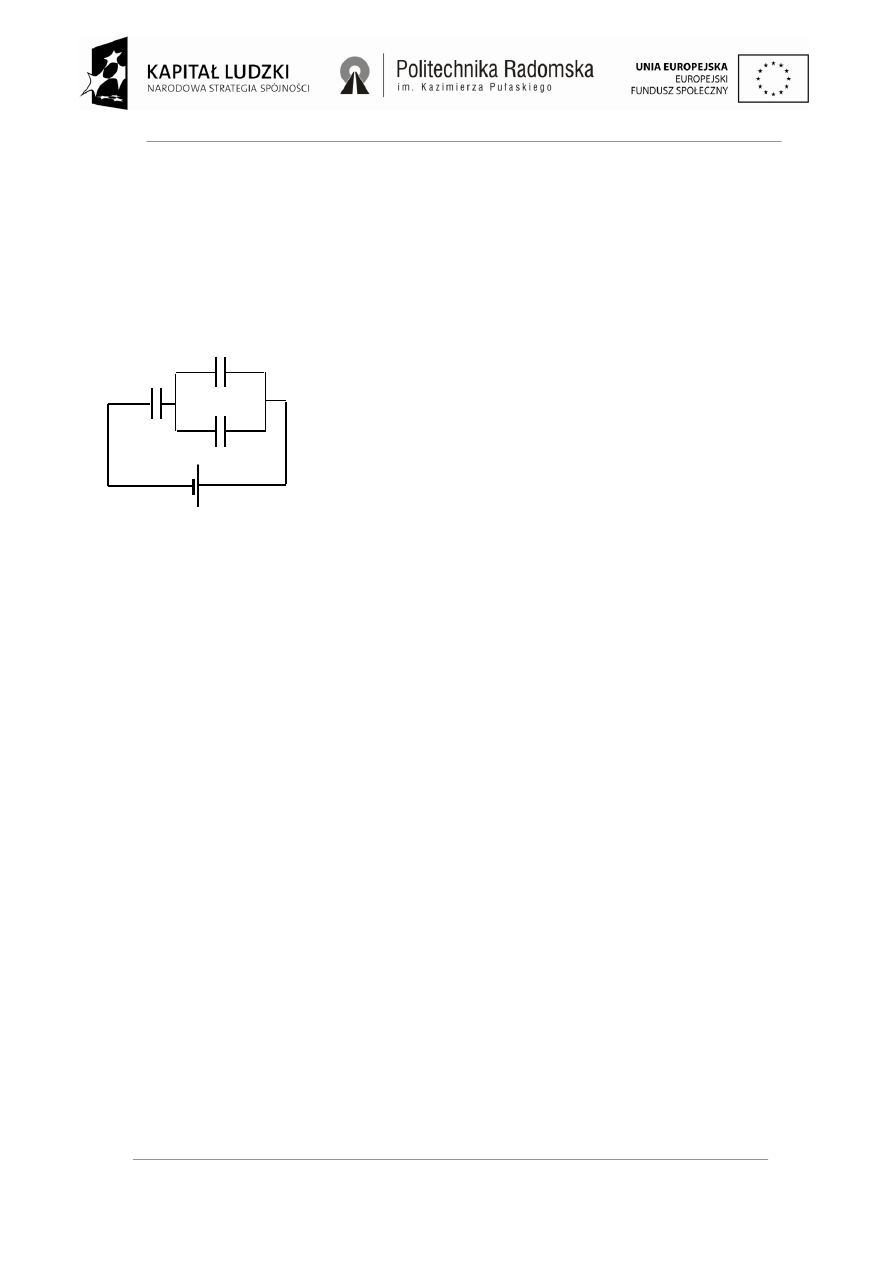

Zadanie 7. Trzy kondensatory o pojemności C
