WPROWADZENIE


Alan-503 jest wyjątkowo małym i lekkim radiotelefonem LPD korzystającym
z pasma UHF.
Dla uproszczenia obsługi Alan-503 pracuje na 1 z 3 dostępnych kanałów, wybieranym
przełącznikiem ABC.
Dzięki niewielkim wymiarom zewnętrznym moŜe znaleźć zastosowanie w wielu dziedzinach
Ŝ

ycia:

- zadania profesjonalne - imprezy masowe, ochrona obiektów, jazda w konwoju,
  monitoring  itp.
- wykorzystanie prywatne - wycieczki piesze i rowerowe, najróŜniejsze formy
   aktywności na świeŜym  powietrzu, sport, rekreacja, itp.
Częstotliwość pracy 433 MHz oferuje komunikację wolną od  zakłóceń atmosferycznych, tak
wszechobecnych  na niŜszych pasmach. Te właściwości w połaczeniu z  efektywnym
systemem antenowym sprawiają, Ŝe skuteczność połączeń w porównaniu z innymi
nielicencjonowanymi pasmami i urządzeniami jest zadziwiająco wysoka. Ograniczenia
zasięgu powodowane są przez duŜe, zwarte przeszkody terenowe jak skupiska drzew,
budynki lub inne konstrukcje, wzgórza.
Niekiedy przesunięcie się o kilka metrów pozwoli odzyskać utraconą łączność.
Negatywnie na zasięg wpływa uŜywanie radiotelefonu w samochodzie
i metalowych lub Ŝelbetonowych pomieszczeniach.
Alan-503 zasilany jest przez 3 alkaliczne baterie AA lub akumulatory typ AA.

Dla właściwego funkcjonowania uŜywaj tylko nowych  baterii.

   ZALECENIA


•



Alan-503 zaprojektowano do długotrwałej, bezawaryjnej pracy. Nie mniej jest to

precyzyjne i skomplikowane urządzenie elektroniczne, dlatego naleŜy je chronić od wody,
wilgoci, kurzu  i ekstremalnych temperatur .

•



Pozostawianie przez zbyt długi czas baterii w pojemniku moŜe spowodować

     uszkodzenie radiotelefonu przez wyciekajacą zawartość przestarzałych ogniw

•



Nie stosować innych baterii niŜ zalecane przez producenta

•



Nie podłączać zasilania 12V

•



Nie ładować radiotelefonu bezpośrednio z gniazda zapalniczki samochodowej

•



Nie stosować środków chemicznych do czyszczenia obudowy

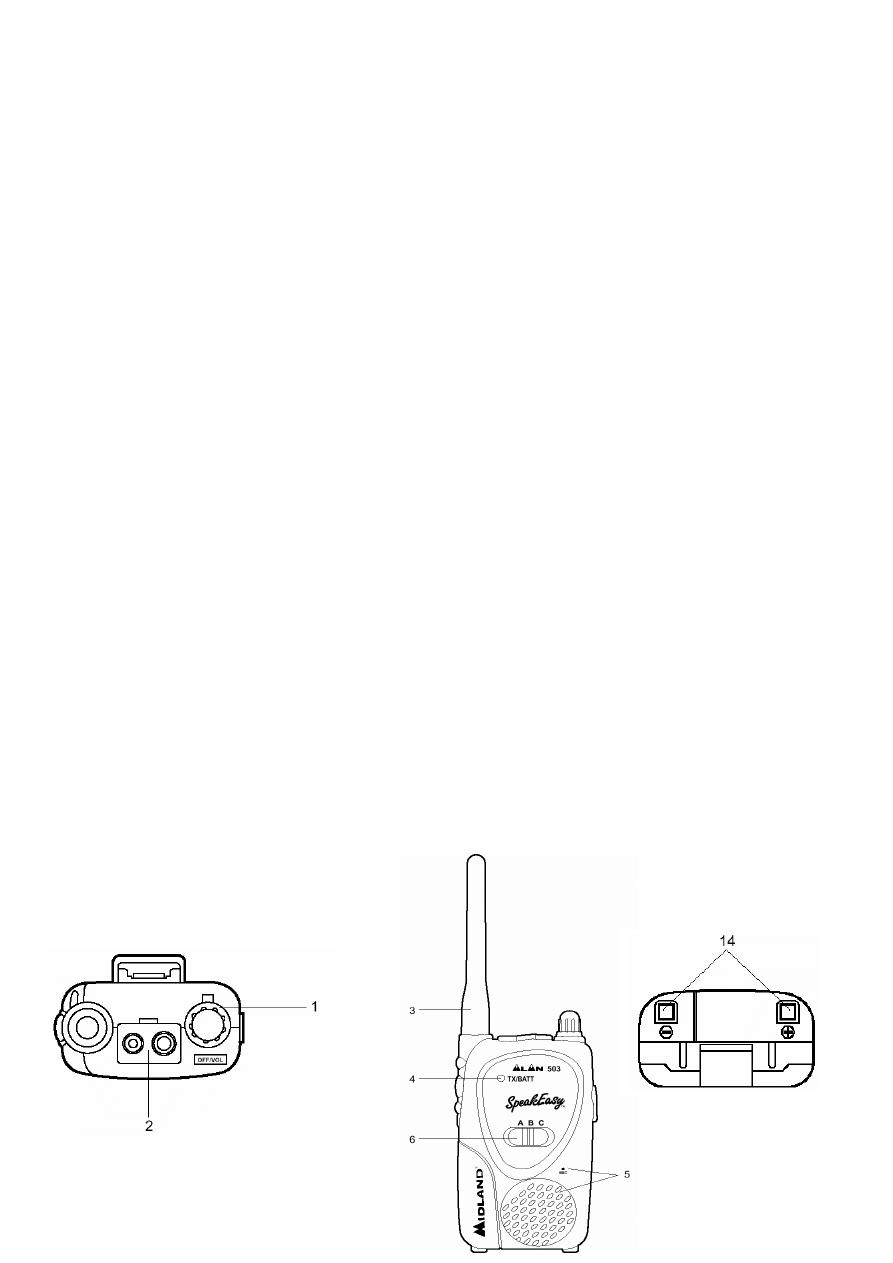

STEROWANIE I WSKAŹNIKI

































1.



ON/OFF VOLUME pokrętło: W pozycji OFF radiotelefon jest wyłączony. Dla
włączenia obróć pokrętło zgodnie z ruchem wskazówek zegara, wciśnij przycisk MON
i obróć jeszcze dalej, aby wyregulować właściwy poziom dźwięku.

2.



 Gniazdo mikrofonogłośnika: Podłącz zewnętrzny mikrofonogłośnik
  lub słuchawkę douszną  (opcja).

3.



 Antena: Giętka antena jest wkręcona  w gniazdo na górnym panelu.

4.



 TX/BATT wskaźnik: Świeci czerwono podczas nadawania oraz sygnalizuje
 wyczerpanie baterii.

      Wymień baterie na nowe lub naładuj akumulatory, gdy tylko zaświeci

  wskaźnik.

5.   Mikrofon i głośnik: Strzałka wskazuje lokalizację w przedniej obudowie.
      Podczas nadawania trzymaj urządzenie 4-10 cm od ust i mów normalnie.
6.



 ABC przełącznik: Pozwala wybrać jeden z 3 dostępnych kanałów łączności.



POZYCJA

KANAŁ

CZĘSTOTLIWOŚĆ

A

3

433,125 MHz

B

30

433,800 MHz

C

69

434,775 MHz


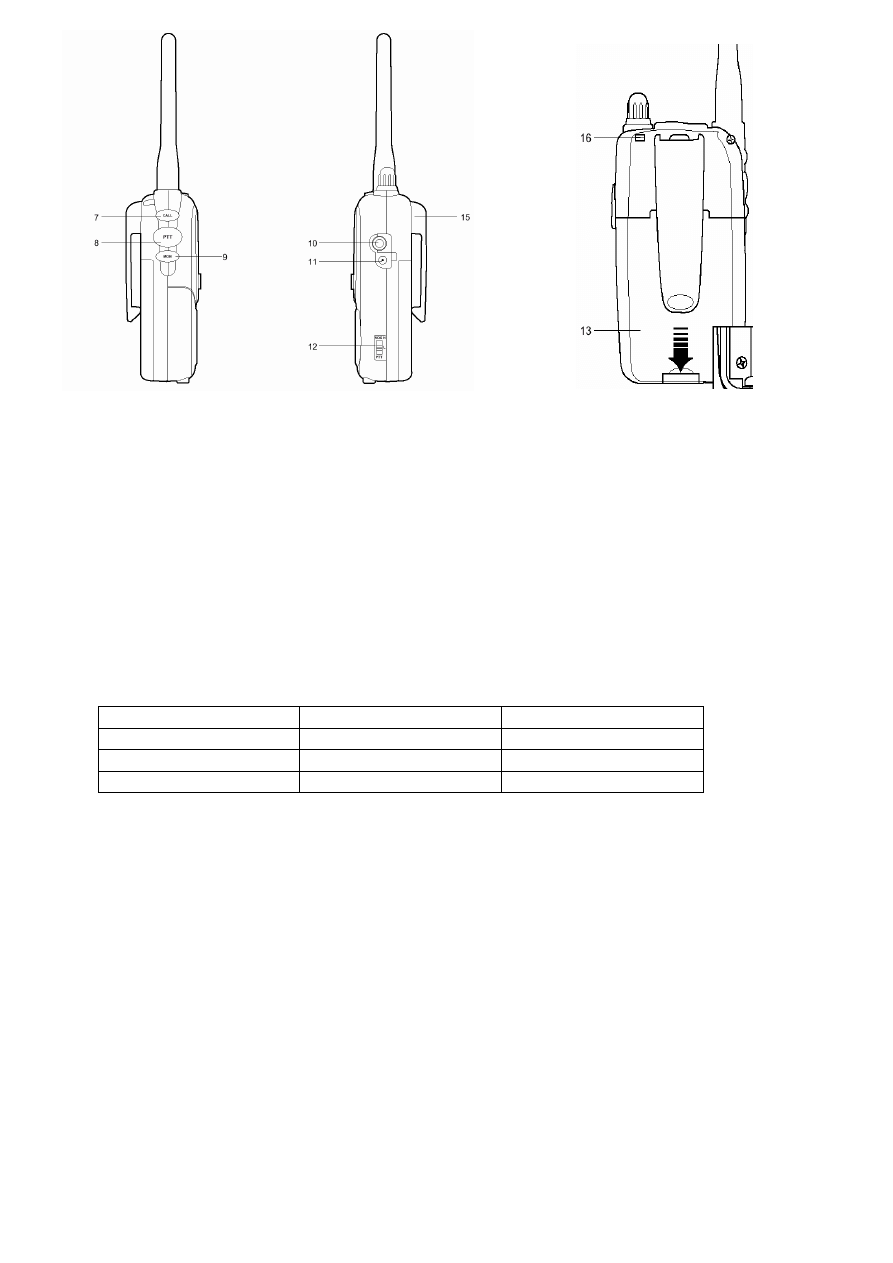

7.



CALL przycisk: Wciśnięcie powoduje wysłanie krótkiego sygnału dźwiękowego

8.



PTT przycisk: Wcisnij i przytrzymaj gdy nadajesz; zwolniony – włącza odbiornik
Uwaga: przełącznik PTT/VOX-H/L  musi być prawidłowo ustawiony.

9.



MON przycisk monitora: Wciśnięcie powoduje wyłączenie automatycznej blokady szumów.
Stosowane dla sprawdzenia czy kanał jest wolny, odbierania słabych sygnałów; pomocne przy
ustawianiu poziomu głośności.

10. INT gniazdo interkomu: Podłącz zewnętrzny mikrofonogłośnik dla przewodowej łączności

 w trybie interkom ( patrz Funkcja Interkom ).

11. CHG gniazdo ładowania: Podłącz odpowiednią ładowarkę aby naładować 3 akumulatory typ

  AA. Pamiętaj , Ŝe nie ładuję się baterii alkalicznych tylko wymienia na nowe.

12. PTT/VOX/H/L przełącznik: Funkcja VOX umoŜliwia przełączanie nadawanie/odbiór bez

uŜywania przycisku PTT. Gdy zaczniesz mówić blisko mikrofonu, a przełącznik znajduje się
w pozycji VOX radiotelefon zacznie nadawać. Czułość mikrofonu mozna ustawić na niskim L
lub wysokim H poziomie.

13. Pojemnik na baterie: Otwierając pojemnik zwolnij zaczep i przesuń pokrywę do dołu. Stosuj

3 baterie alkaliczne lub akumulatory typ AA.





14. Kontakty ładowania: Alan 503 w dolnej części obudowy wyposaŜony jest w dwa kontakty

umoŜliwiające korzystanie z ładowarki stołowej ( opcja ).

15. Zaczep do paska
16.  Mocowanie pętli

INSTRUKCJA UśYTKOWANIA

1.WłóŜ 3 baterie lub akumulatory typ AA do pojemnika uwaŜając na polaryzację ( ,,+” ,,-“ )
Pamiętaj: Niklowo-kadmowe akumulatory muszą być naładowane przed uŜyciem. Baterii
alkalicznych  nie ładuje się.
2.Na górnym panelu znajduje się pokrętło włączania i regulacji siły głosu. Przekręcaj je zgodnie
z ruchem wskazówek zegara aŜ usłyszysz ,,kliknięcie”. Radiotelefon jest włączony. Wciśnij
przycisk monitora i ustaw głośność. Jesteś przygotowany do nasłuchu .


3.Nadając wciśnij i trzymaj przycisk PTT umieszczony na bocznej ściance radiotelefonu.
Umieść urzadzenie 4-10 cm od ust i mów normalnym głosem. Zwalniając przycisk PTT jesteś
znów gotów do odbioru.
4.Podczas zwalniania przycisku PTT radiotelefon wysyła sekwencję tonów słyszalną tylko
u korespondenta, potwierdzającą zakończenie transmisji ( roger

).

Aby wyłączyć tę funkcję

w trakcie  włącznia radiotelefonu trzymaj wciśnięty przycisk CALL.


OBSŁUGA AKUMULATORÓW NiCd


Niniejsze uwagi odnoszą się do wszystkich akumulatorów tego typu.

•



Przed ładowaniem pozwól by akumulatory rozładowały się do końca, co będzie
sygnalizowane świeceniem wskaźnika TX/BATT.

•



Przed uŜyciem zaczekaj aŜ akumulatory zostaną w pełni naładowane.

•



PowyŜsze uchroni akumulatory od rozwoju ,,efektu pamięci”, który wydatnie zmniejsza
uŜyteczną pojemność.

•



NieuŜywane akumulatory lepiej przechowywać w stanie rozładowanym.

     Nie stosuj jednocześnie akumulatorów o róŜnej pojemności

•



Najbardziej energochłonnym trybem pracy jest odsłuch z maksymalnym poziomem

   głośności. UŜywaj go moŜliwie rzadko.



UśYWANIE ALANA 503 DO MONITOROWANIA MAŁYCH DZIECI



1.



Włącz radiotelefon i wybierz przełącznikiem 12 pozycję VOX H

2.



Postaw urządzenie w odległości 1-2 m od  dziecka.

3.



Drugi radiotelefon, który będziesz mieć zawsze blisko siebie ustaw na ten sam kanał
i wybierz pozycje PTT. Teraz kaŜdy chałas w pobliŜu dziecka będzie automatycznie
transmitowany do twojego radiotelefonu. Alan 503 moŜe współpracować równieŜ
z innymi modelami LPD.









INTERKOM

Ta funkcja jest szczególnie przydatna dla komunikacji między kierowcą i pasaŜerem
motocykla lub załogą samochodu rajdowego. Wystarczy podłączyć dwa zestawy
mirofonosłuchawek do gniazd 2 i 10 aby uzyskać ciągłą, przewodową łączność. Zestaw
wyposaŜony w PTT lub wykorzystanie VOX-u umoŜliwia połączenie radiowe z innymi
urządzeniami LPD ( innym motocyklem lub grupą ).

NIEKTÓRE DANE TECHNICZNE

Nadajnik
Moc wyjściowa..............................................................................................................10 mW
Modulacja.....................................................................................................FM ± 4,5 kHz max.
Pobór prądu......................................................................................70 mA @ 10 mW ERP/6V

Odbiornik
Czułość...........................................................................................> 0,35 µV dla 12 dB SINAD
Moc wyjściowa audio.................................................................................................0,3 W max
