Rozdzielnice nn RNN/HE i uk³ady Samoczynnego Za³¹czania Rezerwy SZR/HE

Charakterystyka i zastosowanie:

Budowa:

Dane techniczne:

Wyposa¿enie:

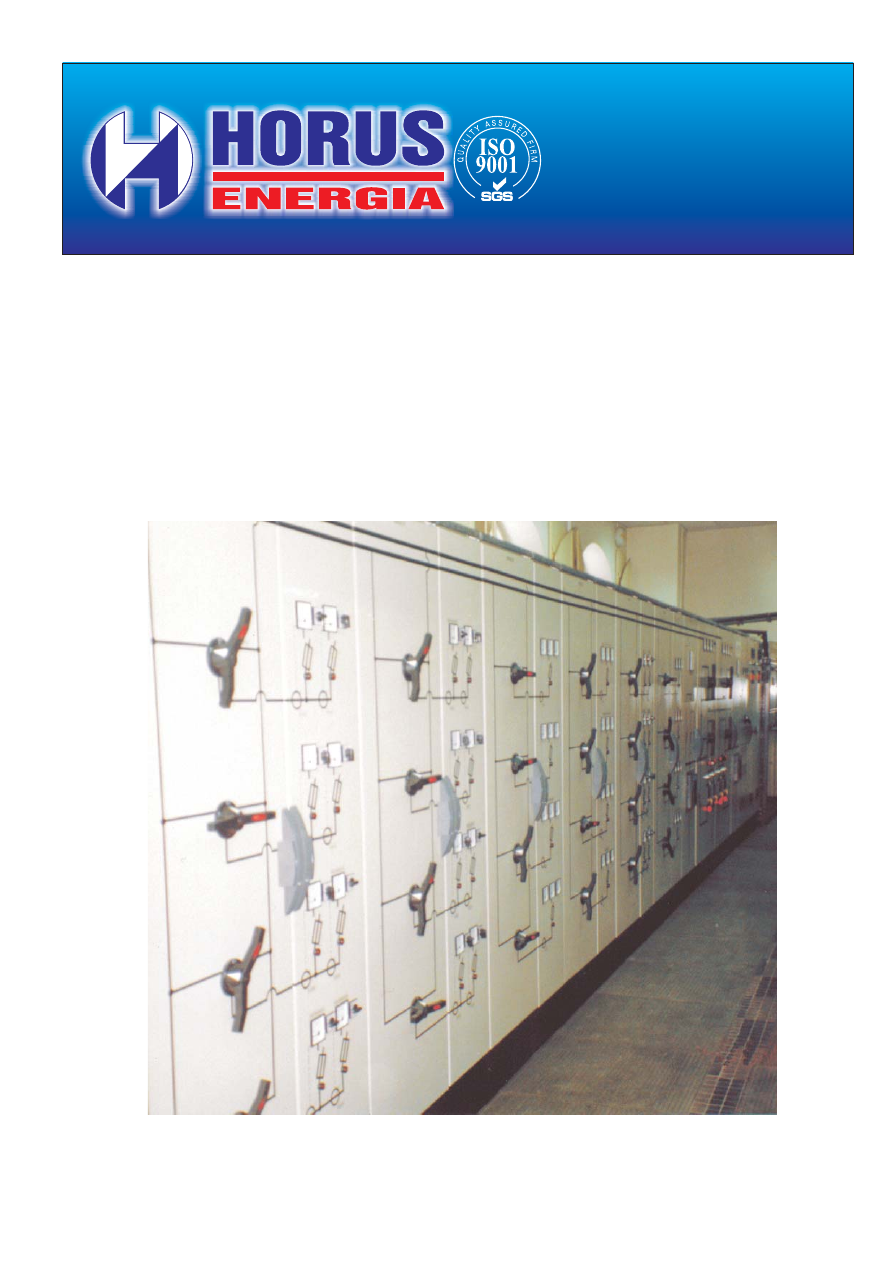

Rozdzielnice nn typu RNN/HE przeznaczone s¹ do rozdzia³u energii elektrycznej, zasilania i sterowania
urz¹dzeñ odbiorczych oraz do sterowania prac¹ zespo³ów pr¹dotwórczych.
Rozdzielnice RNN/HE s¹ przemys³owymi rozdzielnicami produkowanymi wed³ug indywidualnych
uzgodnieñ z Zamawiaj¹cym. Sk³adaj¹ siê z pól funkcjonalnych takich, jak: wy³¹cznikowe,
roz³¹cznikowe, sterownicze, sterownicze zespo³u pr¹dotwórczego, pomiarowe, odbiorcze itp.
Rozdzielnice NN zapewniaj¹ wysoki stopieñ bezpieczeñstwa i gwarantuj¹ niezawodn¹ pracê. Uk³ady
SZR/HE zapewniaj¹ prawid³owe czynnoœci ³¹czeniowe i umo¿liwiaj¹ przejmowanie obci¹¿enia przez
sieci rezerwowe i zespó³ pr¹dotwórczy po zaniku napiêcia sieci podstawowej, a tak¿e przejêcie
zasilania po powrocie napiêcia do sieci podstawowej.
Wykonujemy uk³ady w ró¿nych konfiguracjach, np.:
Sieæ-agregat
Sieæ-sieæ
Sieæ-sieæ-agregat
Sieæ-sieæ-sieæ
Pracuj¹cych w uk³adzie ze sprzêg³em lub bez
W z³o¿onym systemie rezerwowego zasilania mo¿e byæ zamontowanych wiele uk³adów SZR
wspó³pracuj¹cych z jednym lub z wieloma uk³adami SZR wspó³pracuj¹cymi z jednym lub wieloma
zespo³ami pr¹dotwórczymi.

Do budowy rozdzielnic RNN/HE i uk³adów SZR/HE zastosowano system obudów przemys³owych
SPACIAL 3000 i CRN oraz SPACIAL 6000 i OLN zgodnych z norm¹ IEC-529. Stopieñ ochrony IP 55.
Kolor RAL 7032.

Wyposa¿enie szaf SZR/HE stanowi aparatura ³¹czeniowa, zabezpieczaj¹ca i pomiarowa wiod¹cych
producentów takich, jak: General Electric, ABB, Schneider Electric, Shrack, Elester, Aparel, Lumel,
Fael, Efen...
Aparatura spe³nia wymogi obowi¹zuj¹cych norm.

Charakterystyka Uk³adu SZR:

SZR kontroluje napiêcie zawodowej sieci energetycznej. Ustawione s¹ dwa niezale¿ne progi

dzia³ania:

U min/max 380V380V
U min/max 420V 500V

Wartoœci progowe ustawia u¿ytkownik dostosowuj¹c uk³ad do miejscowych warunków zasilania.

Spadek napiêcia kontrolowanego poni¿ej nastawionego progu „U min” lub wzrost powy¿ej „U

max”, powoduje natychmiastowe wys³anie sygna³u „START” do zespo³u pr¹dotwórczego

Automatyka agregatu opóŸnia uruchomienie silnika o czas ustawiany przez u¿ytkownika w

zakresie od 0 do 999 sek. Dziêki temu u¿ytkownik mo¿e unikn¹æ niepotrzebnych uruchomieñ przy
krótkich (np. sekundowych) zanikach napiêcia.

1.

2.

3.

Napiêcie znamionowe izolacji

660 V

Napiêcie znamionowe robocze

400 V

Czêstotliwoœæ znamionowa

50/60 Hz

Pr¹d znamionowy ci¹g³y szyn zbiorczych

3600 A

Pr¹d 1-sek. wytrzymywany

75 kA

Stopieñ ochrony

IP 55

Kolor

RAL 7032 as a standard, other on request

3.

4.

5.

Je¿eli w czasie oczekiwania na rozruch
agregatu, w zawodowej sieci
energetycznej zostanie przywrócone
zasilanie i zaniknie sygna³ „START”
agregat nie uruchomi siê, ale pozostanie
w stanie gotowoœci.

Po up³ywie czasu ustawionego wg pt. 3
agregat zostaje uruchomiony (za proces
rozruchu odpowiada niezale¿na od SZR
automatyka agregatu).
Po uruchomieniu agregatu i podaniu
napiêcia na zaciski SZR, w uk³adzie
automatyki SZR odliczany jest czas
opóŸnienia za³¹czenia obci¹¿enia. Czas
ten u¿ytkownik mo¿e ustawiæ od 1120
sek., jednak ze wzglêdu na stany
przejœciowe wystêpuj¹ce podczas
rozruchu oraz potrzebê wstêpnego
podgrzania silnika, zaleca siê, aby czas
ten nie by³ krótszy ni¿ 10 sek.
Przed za³¹czeniem obci¹¿enia na
agregat, sprawdzane jest wy³¹czenie
zawodowej sieci energetycznej lub, je¿eli
jest taka potrzeba uk³ad sterowania SZR
wy³¹cza ³¹cznik sieci.

6.

.

9.

10.

11.

Je¿eli podczas pracy agregatu zostanie

przywrócone zasilanie zawodowej sieci
energetycznej, w uk³adzie, SZR
odliczany jest czas tak zwanego trwa³ego
powrotu sieci. U¿ytkownik mo¿e go
ustawiæ w zakresie od 112 min. (na
¿yczenie zakres mo¿e byæ dowolny).
Przywrócenie i powtórny zanik zasilania
w sieci miejskiej (podczas odliczania)
spowoduje skasowanie stanów
odliczania i wznowienie odliczania od
pocz¹tku (agregat wci¹¿ pracuje)
zasilaj¹c obci¹¿enie.

Po odliczeniu czasu wg pt. 7 nastêpuje

wy³¹czenie ³¹cznika w torze zasilania z
agregatu i zaczyna siê odliczanie czasu
prze³¹czania. Czas prze³¹czania
u¿ytkownik mo¿e ustawiæ w zakresie 112
sek. w zale¿noœci od iloœci i charakteru
obci¹¿eñ biernych i nieliniowych. Horus-
Energia zaleca 23 sek.

8

Po odliczeniu czasu wg pt. 8, za³¹cza siê
³¹cznik sieci miejskiej. Jednoczeœnie do
automatyki zespo³u pr¹dotwórczego
wysy³any jest syg

ART” a obiekt zasilany jest

ju¿ z zawodowej sieci energetycznej.
Od chwili zaniku sygna³u „START”,
automatyka agregatu podtrzymuje pracê
agregatu przez trzy minuty (czas ten
u¿ytkownik mo¿e wyd³u¿yæ do 999 sek.)
Je¿eli podczas odliczania czasu wg pt.
10 pojawi siê sygna³ „START”, agregat
nie zatrzyma siê, jest gotowy do
natychmiastowej pracy. £¹cznik agregatu
w SZR za³¹czy siê po czasie wg pt. 6.
Po up³ywie czasu wg pt. 10 agregat
zatrzymuje siê samoczynnie i jest gotowy
do natychmiastowego uruchomienia
zgodnie z opisanym wy¿ej cyklem.

7.

na³ „Stop” zanika

sygna³ „ST

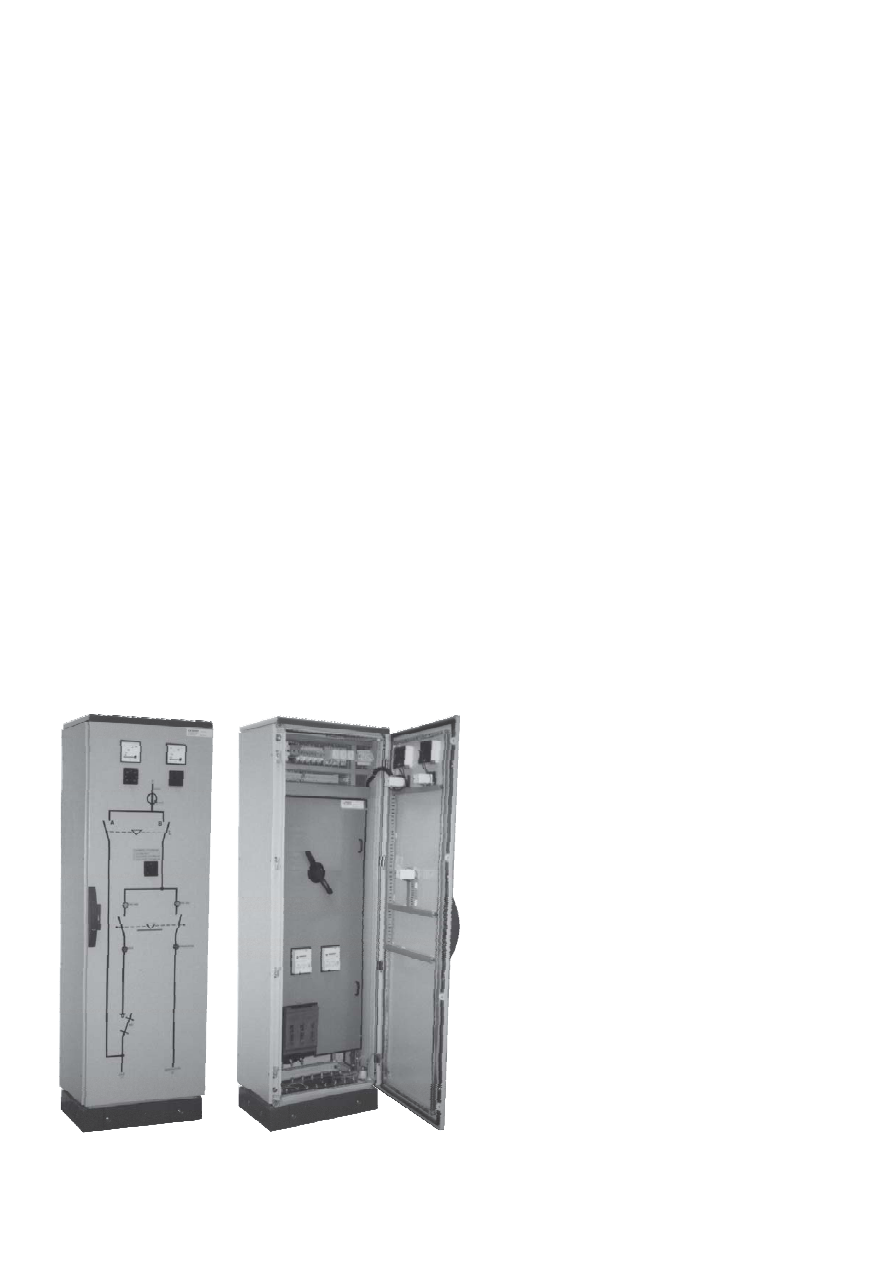

Szafa SZR/HE-250

Szafa RNN/HE-2000 -

pole sterowania zaspo³em

pr¹dotwórczym

Sp. z o.o.

03-804 Warszawa, ul. Bliska 17 tel. [phone]; fax:[phone]; Dzia³ Handlowy (22) 33 15 331

WWW.HORUS-ENERGIA.COM.PL

"HORUS-ENERGIA"

Schemat ideowy uk³adu SZR/HE (sieæ-agregat)

z uk³adem SZR

Uk³ad

sterowania

stycznikami

(wy³¹cznikami)

Prze³¹cznik

Styczniki

(wy³¹czniki)

zblokowane
elektrycznie

i mechanicznie

Roz³¹cznik

Odbiory

Sieæ
podstawowa

Automatyka
zespo³u
pr¹dotwórczego

Zespó³
pr¹dotwórczy

Schemat podstawowego uk³adu SZR (sieæ-agregat)

Styczniki

(wy³¹czniki)

zblokowane
elektrycznie

i mechanicznie

Odbiory

Sieæ
podstawowa

Zespó³
pr¹dotwórczy

Automatyka
zespo³u
pr¹dotwórczego

Uk³ad

sterowania

stycznikami

(wy³¹cznikami)
