Osuszacz powietrza zamarza

Pojazdy objęte akcją

Dotyczy samochodów ciężarowych i
autobusów 4-serii.

Podstawa

Należy sprawdzić funkcję ochrony przed
zamarzaniem osuszacza powietrza. Celem
umożliwienia wykonania tej kontroli w
środowisku warsztatowym opracowano
kilka metod.

W metodzie B stosuje się pomiar oporności.
Metoda ta jest opisana w Podręczniku
Serwisowym 10:03-01. W metodzie A
stosuje się pomiar natężenia prądu.

Wymienionego poniżej aerozolu
chłodzącego nie można zakupić w Scanii.
Użyj aerozolu chłodzącego o możliwie
najmniejszym wpływie na środowisko.
Zaleca się stosowanie aerozolu chłodzącego
zawierającego czynnik chłodniczy R134a.

Kontrola wkładu elektrycznego

Metoda A

1.

Przygotuj kabel do zasilania osuszacza
powietrza napięciem 24V, na przykład z
gniazda elektrycznego w kabinie.

2.

Podłącz kabel do osuszacza powietrza 3
przy przyłączu elektrycznym osuszacza
powietrza 2 i podłącz multimetr 1
ustawiony na pomiar natężenia prądu,
patrz rysunek.

Metoda A, pomiar natężenia prądu

2 (3)

ã

Scania CV AB

Metoda B

1.

Przygotuj element pośredni, który
zostanie podłączony pomiędzy
multimetrem a przyłączem
elektrycznym osuszacza powietrza.

2.

Podłącz element pośredni do osuszacza
powietrza 3 przy przyłączu
elektrycznym osuszacza powietrza 2 i
podłącz multimetr 1 ustawiony na
pomiar oporności, patrz rysunek.

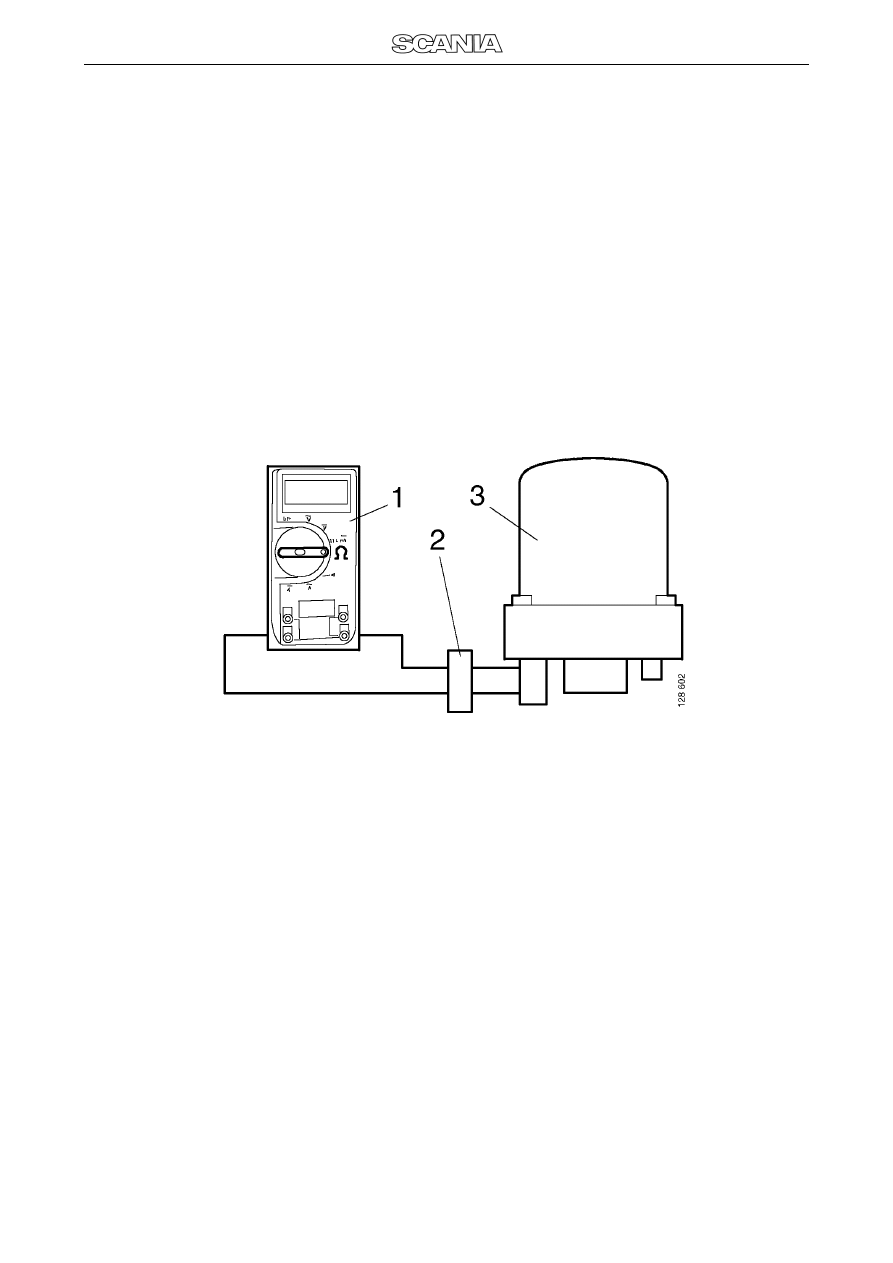

Metoda B, pomiar oporności

ã

Scania CV AB

3 (3)

Metoda A i B

3.

Schłodź termostat osuszacza powietrza
za pomocą aerozolu chłodzącego B
spryskując przez około 20 sekund,
jednocześnie odczytując pobór prądu
lub oporność wkładu elektrycznego
osuszacza powietrza.

Osuszacz powietrza Haldex

• Poluzuj śrubę A. Wysuń wkład

elektryczny kilka milimetrów i spryskaj
szczelinę.

• Pobór prądu około 5 A.

• Oporność 5 - 7,5 oma.

• Temperatura załączenia termostatu +7°.

Osuszacz powietrza Wabco

• Spryskaj wewnątrz oraz dookoła

nagwintowanego otworu C.

• Pobór prądu około 3,5 A.

• Oporność 5 - 7,5 oma.

• Temperatura załączenia termostatu +6°.

Jeśli pobór prądu wygląda tak, jak powyżej,
to funkcja ochrony przed zamarzaniem w
osuszaczu powietrza działa prawidłowo.
