Zasada superpozycji i wzajemności Jakub Wróblewski Wojciech Skuryński

background image

S z c z e c i n 2 0 1 3

E

LEKTROTECHNIKA

T

EORETYCZNA

SPRAWOZDANIE

Z

WYKONANIA

ĆWICZENIA

T

EMAT

:

R

EZONANS

K

IERUNEK

STUDIÓW

:

E

LEKTROTEC
HNIKA

S1

G

RUPA

:

II

D

ATA

WYKONANIA

:

15.01.2013

R

OK

:

2012/2013

Wykonał:

Jakub Wróblewski

Wojciech Skuryński

Prowadzący:

dr inż. Grzegorz Psuj

background image

1

Cel ćwiczenia:

Celem ćwiczenia jest udowodnienie słuszności zasady wzajemności i superpozycji. W tym celu zbudujemy

2 układy z elementów dostępnych na płytce drukowanej, następnie zmierzymy ich wartości i udowodni-

my słuszność tych zasad.


Schematy układu pomiarowego:


Schemat układu do sprawdzenia zasady superpozycji:



Schemat układu do sprawdzenia zasady wzajemności:





background image

2

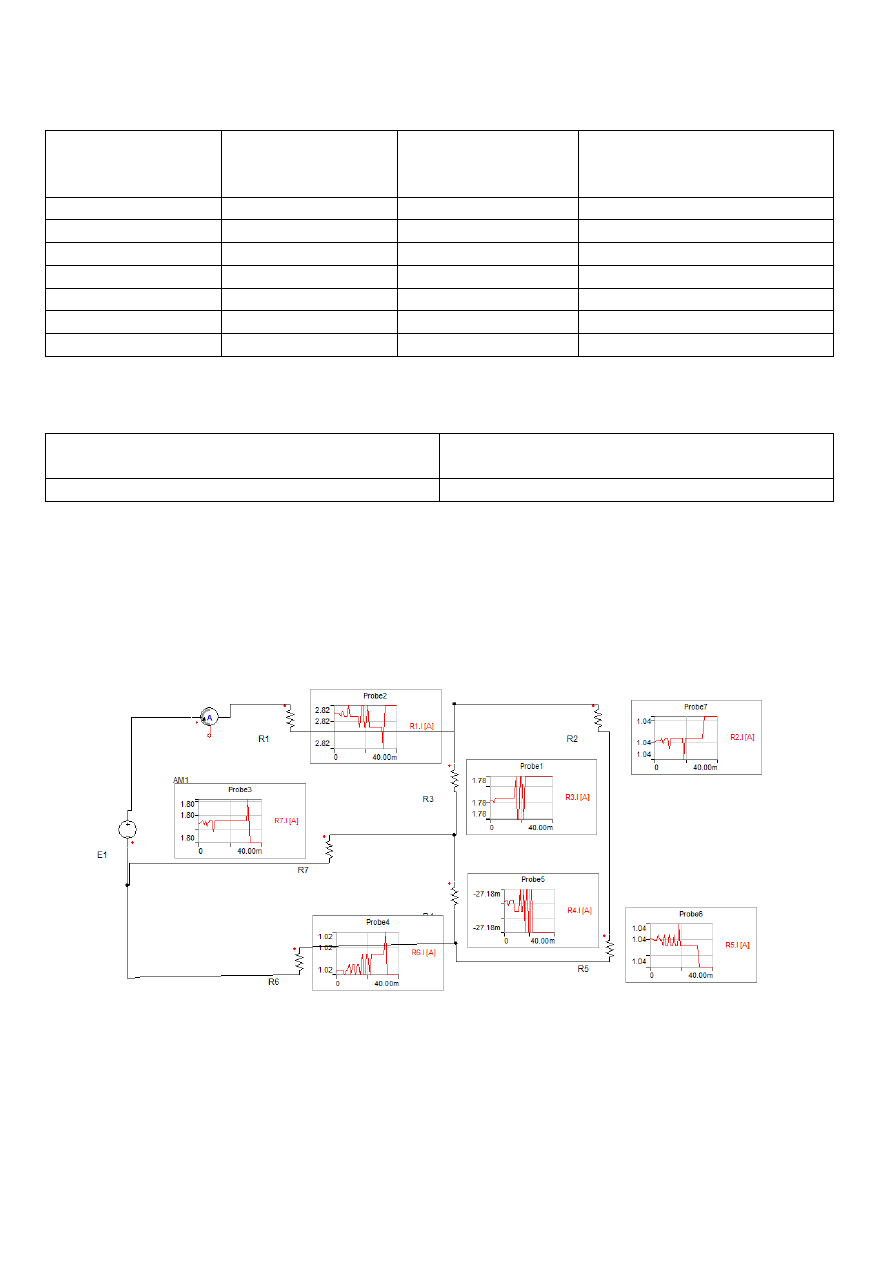

Wyniki pomiarowe:

Zasada superpozycji:

In'

[mA]

In"

[mA]

(In'+In")

[mA]

I

1

2,85

-0,63

2,22

I

2

1,05

-1,18

-0,13

I

3

1,80

0,55

2,35

I

4

0,02

0,70

0,72

I

5

1,05

-1,18

-0,13

I

6

1,03

-0,47

0,56

I

7

1,82

-0,15

1,67



Zasada wzajemności:

IA

[mA]

IA'

[mA]

1,05

1,05




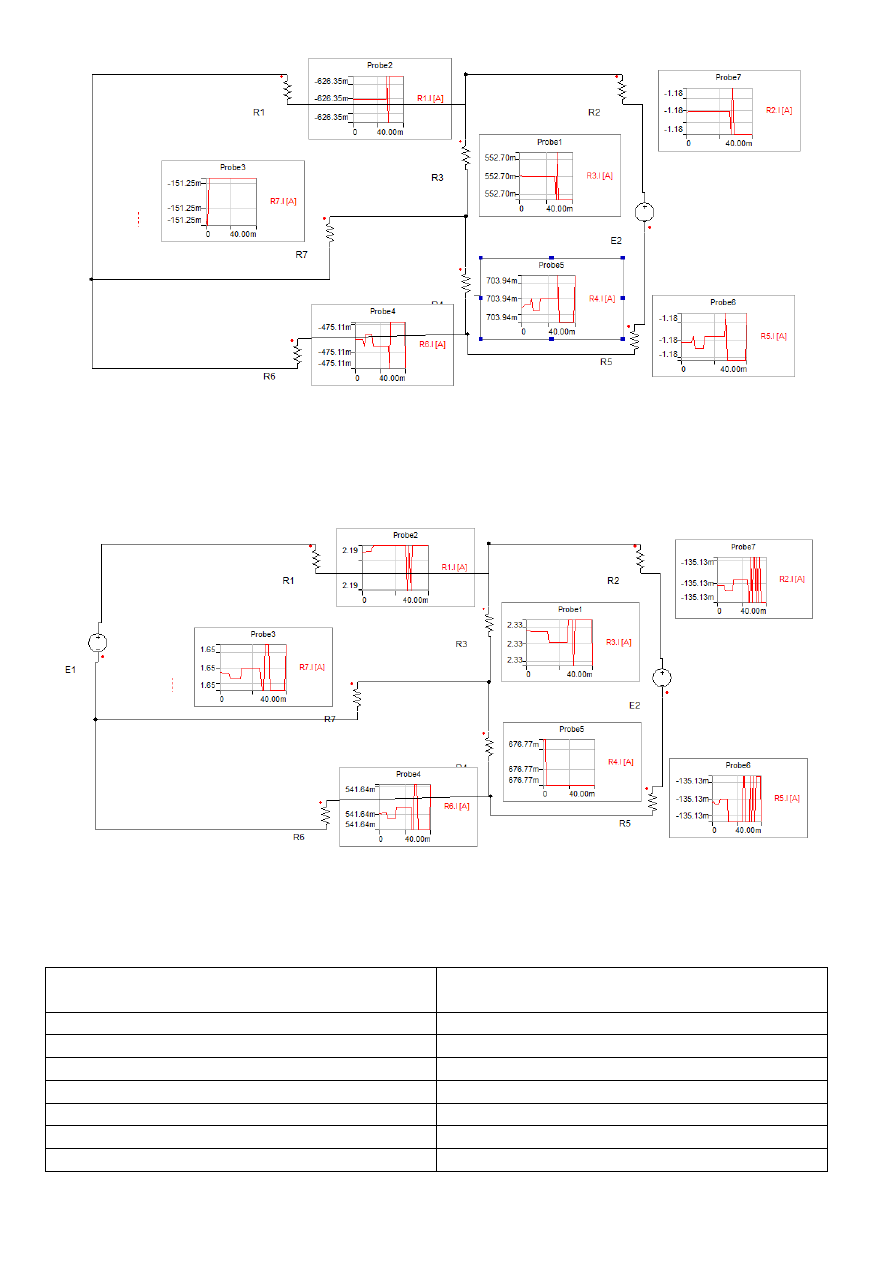

Zasymulowany układ do sprawdzania metody superpozycji w programi simplorer simulation
center 7.0

background image

3







Zmierzone(In'+In")

[mA]

Obliczone(In'+In")

[mA]

2,22

2,19

-0,13

-0,135

2,35

2,33

0,72

0,677

-0,13

-0,135

0,56

0,542

1,67

1,65

background image

4

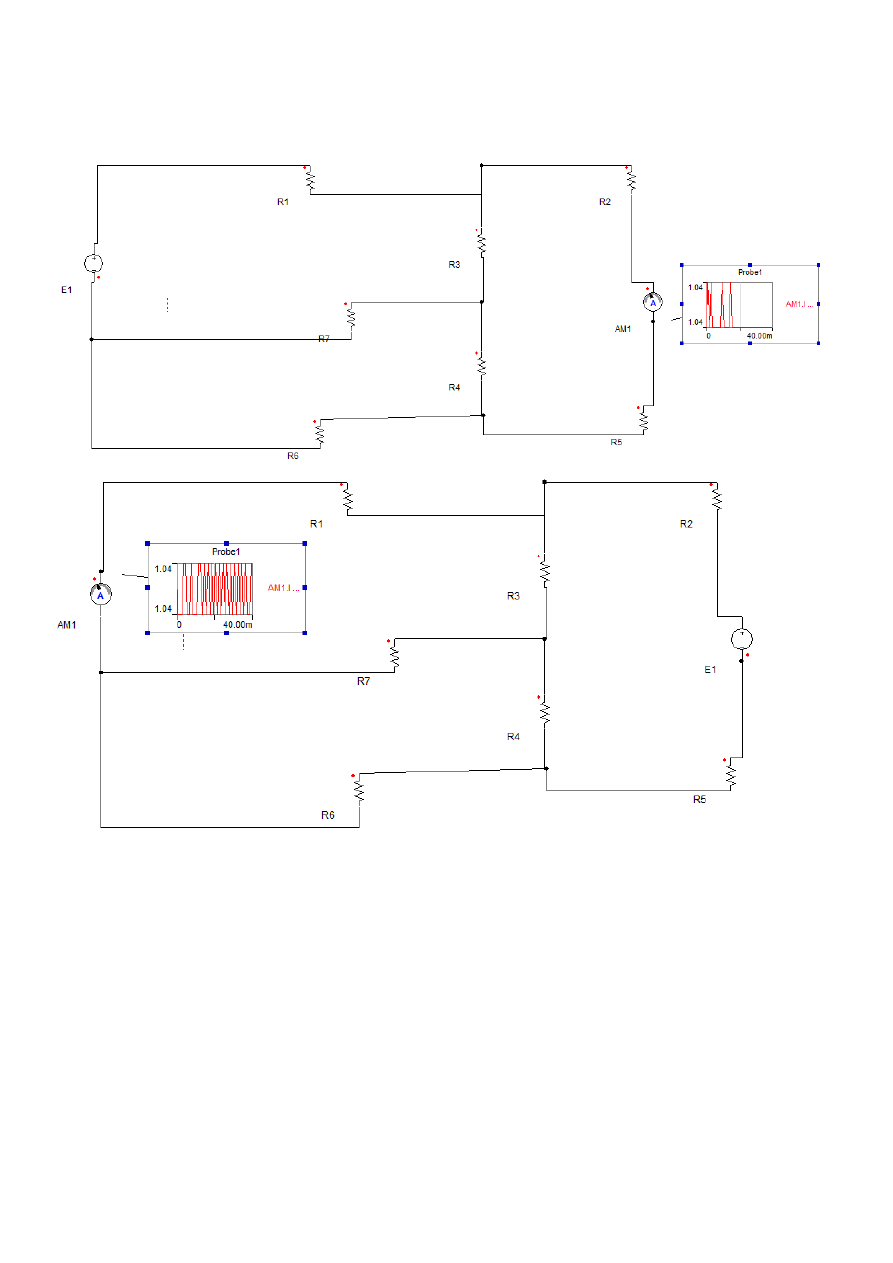

Zasymulowane układy do sprawdzenia zasady wzajemności w programi simplorer simulation
center 7.0

Wnioski:

Podczas przeprowadzania ćwiczenia potwierdziliśmy zasadę wzajemności i superpozycji. Otrzy-

mane przez nas wyniki nie odbiegają znacznie od tych wyliczonych przez program. Dla superpozycji różni-
ce mogą wynikać z błędu ludzkiego oraz dokładności przyrządów pomiarowych. Natomiast dla wzajem-
ności amperomierze wskazały tę samą wartość dla obu schematów co potwierdziło sprawdzaną zasade.
