Domykanie elektrycznych szyb [G]

Dziś opiszę jak zamontować domykanie szybek z oryginalnego pilota w AII.
Jeżeli posiadasz centralny zamek w pilocie i masz funkcję domykania szyb po przytrzymaniu kluczyka
to możesz sobie założyć domykanie szybek z pilota.

Co nam będzie potrzebne:

-Tranzystorek BC547B lub podobny
-Dwa oporniki jeden 1k drugi 10k
-Dioda prostownicza typu 1N4...
-Kondensator 220 uF

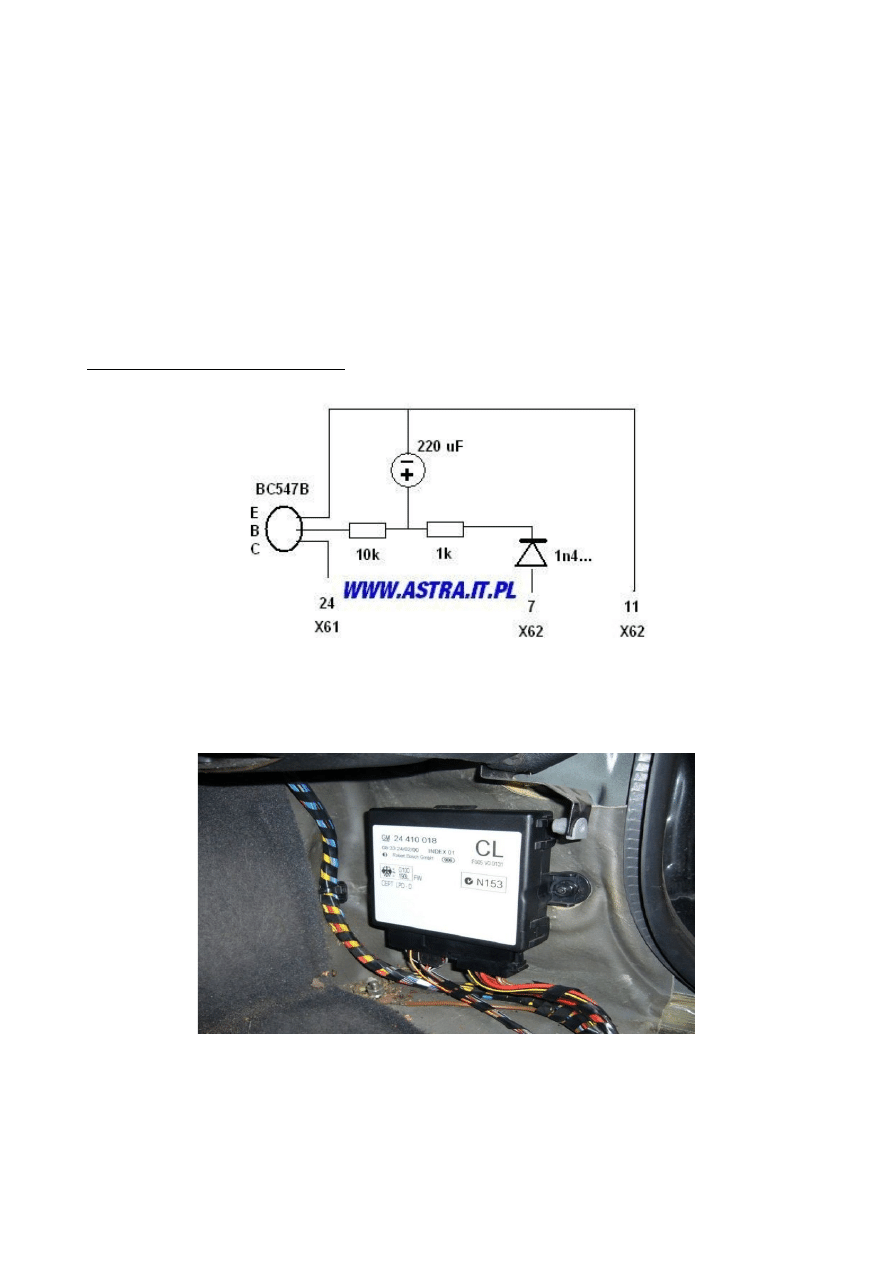

Podłączamy wszystko według schematu:

Przystępujemy do wykręcenia modułu centralnego zamka/alarmu z autka.
W tym celu odkręcamy prawy boczek przy nogach pasażera, jedna śrubka na torx20.
Naszym oczom ukazuje się moduł:

Odkręcamy dwie plastikowe nakrętki kluczem 10, odpinamy dwia złącza i wyciągamy moduł.
Zdejmujemy plastikową obudowę która trzyma się na 5 dużych zatrzaskach.

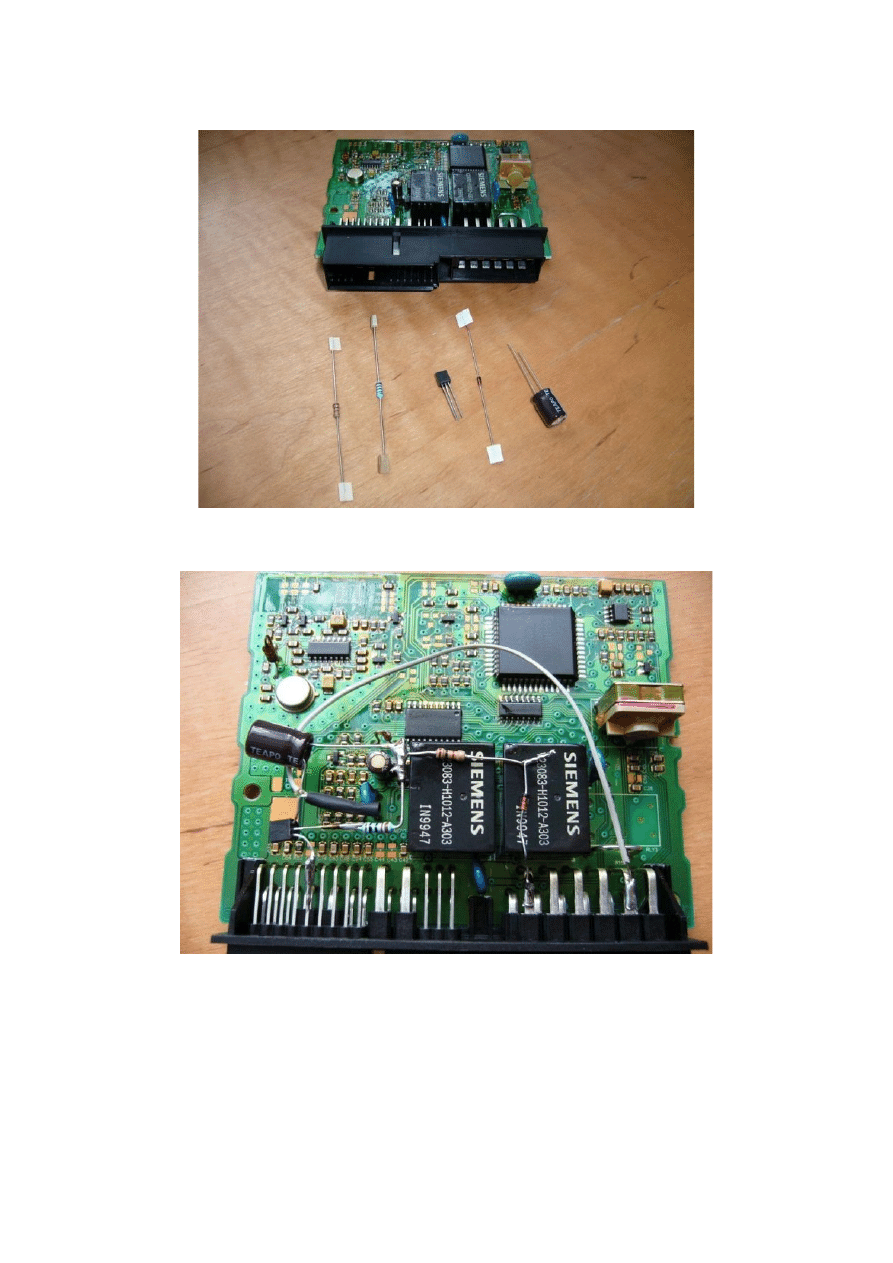

I mamy już rozbebeszony moduł gotowy do lutowania.

background image

Jak się dobrze przyjrzymy to widać ponumerowane piny. Po lewej złącze X61, a po prawej X62:

background image

To co nam jest potrzebne:

A oto jak to wygląda po zlutowaniu zgodnie ze schematem:

Wszystko składamy w całość i montujemy do Asterki.
Cieszymy się domykaniem szybek z pilota.
