Maszyny elektryczne



Materiały dydaktyczne dla kierunku Technik Optyk (W10) Szkoły Policealnej Zawodowej.



Podział maszyn elektrycznych

•

 Transformatory  -  energia  prądu  przemiennego  jest  zamieniana  w

energię prądu przemiennego o innych parametrach.

•

 Prądnice  –  energia  mechaniczna  jest  zamieniana  w  energię

elektryczną.

•

 Silniki  –  energia  elektryczna  jest  zamieniana  w  energię

mechaniczną.

Prądnice i silniki możemy podzielić na maszyny:

•

 prądu stałego

•

 prądu przemiennego

Podział maszyn prądu przemiennego:

•

 transformatory

•

 maszyny indukcyjne (asynchroniczne)

•

 maszyny synchroniczne



Podział maszyn prądu stałego:

•

 szeregowe

•

 bocznikowe

•

 obcowzbudne

•

 z magnesami trwałymi

Elementy maszyn wirujących:

•

 Magneśnica  (składa  się z  elektromagnesów  lub  magnesów  stałych,

stanowi źródło pola magnetycznego).

•

 Twornik  (jest  w  nim  wytwarzana  SEM  (prądnica)  lub  siły

elektrodynamiczne (silnik).



Część maszyny nieruchomą nazywamy stojanem, a wirującą nazywamy

wirnikiem.

Każdą maszynę charakteryzują:

•

 napięcie znamionowe

•

 prąd znamionowy

•

 współczynnik mocy (maszyny prądu przemiennego)

•

 częstotliwość znamionowa (maszyny prądu przemiennego)

•

 moc znamionowa

•

 sprawność

•

 prędkość obrotowa

•

 masa

Transformatory.

Służą one do zwiększania lub obniżania napięcia i prądu.

Składają się z:

•

 uzwojenia pierwotnego (dolnego napięcia) – cewki o liczbie zwojów

N

DN

(N

1

),

•

 uzwojenia  (lub  kilku  uzwojeń)  wtórnego  (górnego  napięcia)  n-

cewki o liczbie zwojów N

GN

(N

2

),

•

 rdzenia  wykonanego  z  pakietowanych  blach,  na  którym  nawinięte

są uzwojenia.

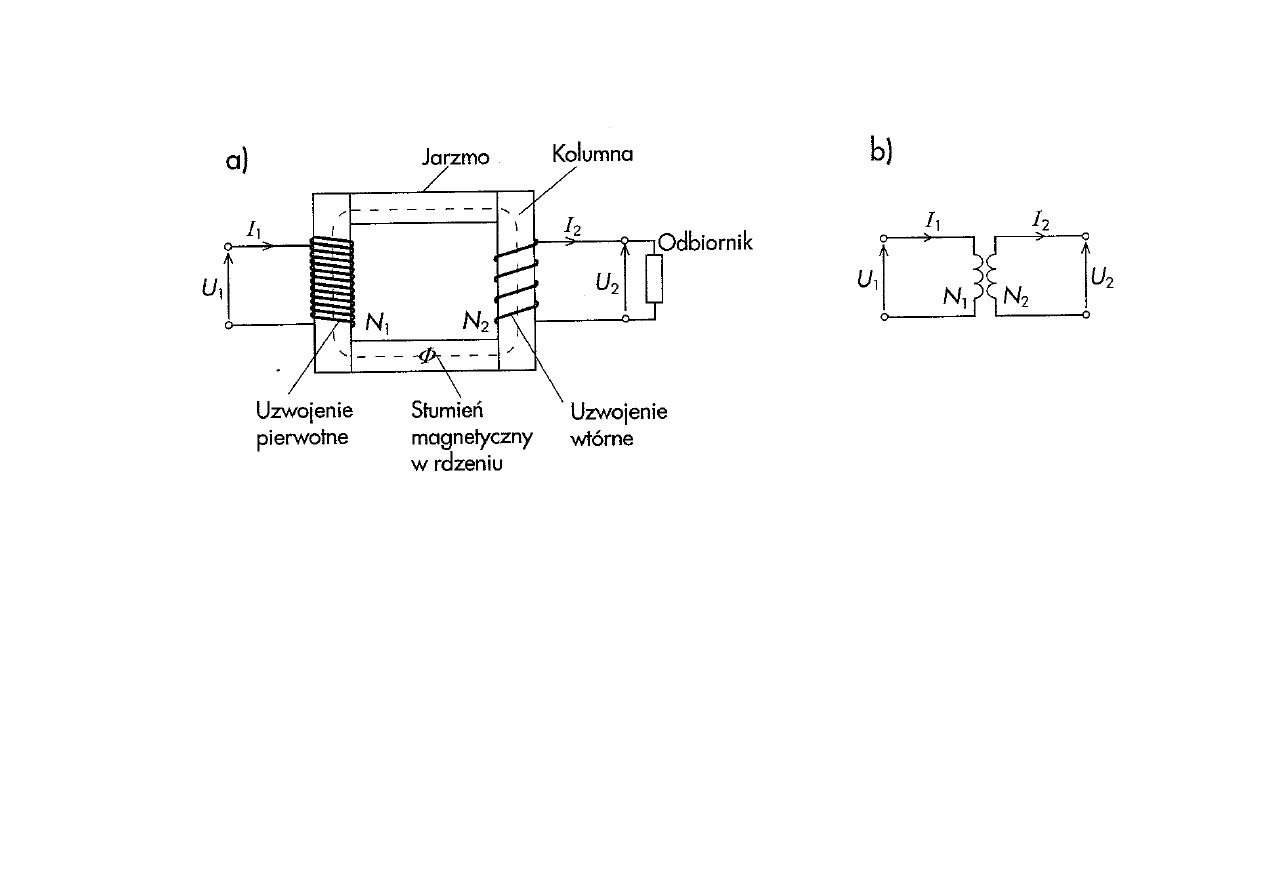

Transformator jednofazowy: budowa i schemat



W  transformatorze  energia  jest  przenoszona  między  uzwojeniami  w

oparciu  o  elektromagnetyczne  oddziaływanie  sprzężonych  ze  sobą

magnetycznie uzwojeń.

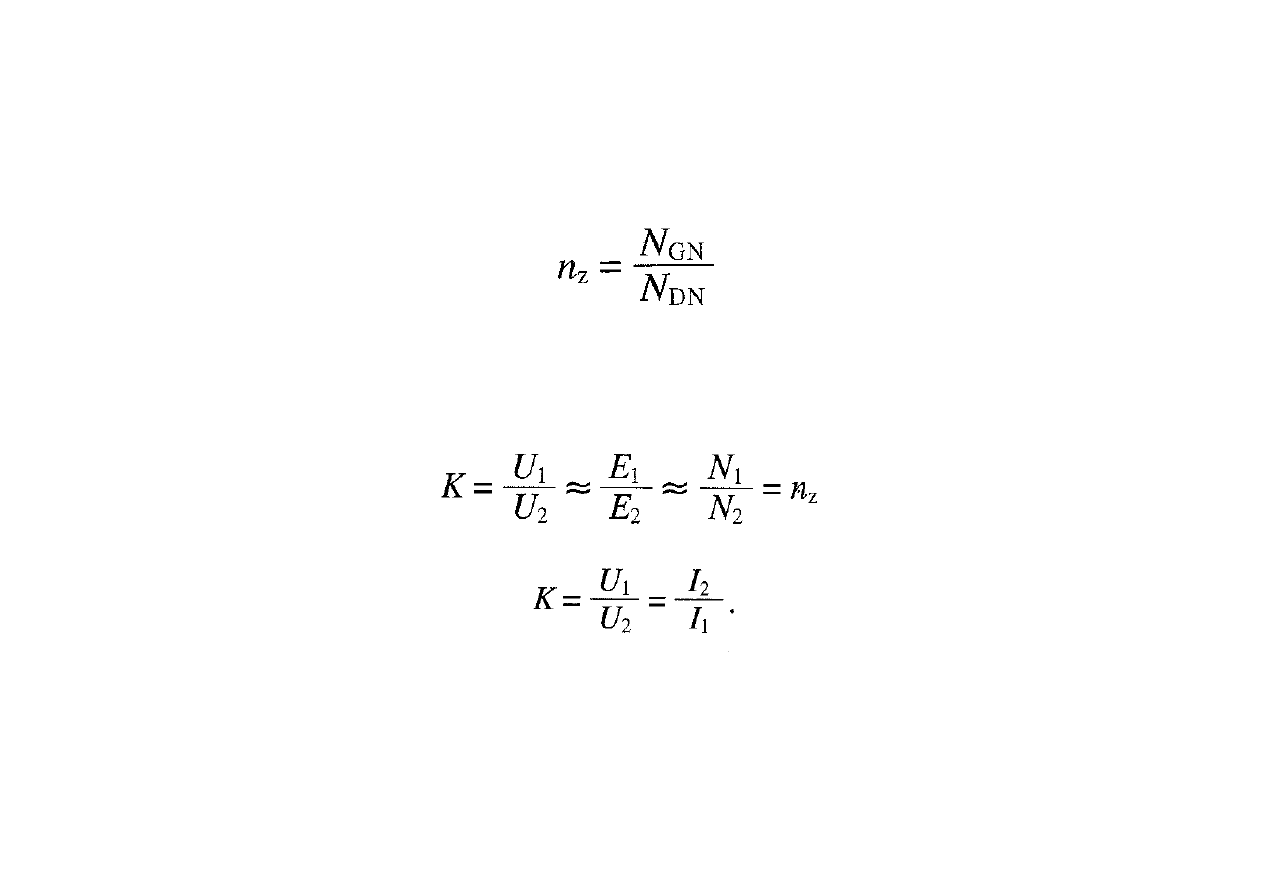

Stosunek  liczby  zwojów  transformatora  określa  nam  przekładnia

zwojowa n

z

:



Zależności  między  prądami  i  napięciami  strony  pierwotnej  i  wtórnej

określa przekładnia napięciowa K:





Moc po obu stronach transformatora jest taka sama i wynosi:

S = U

1

I

1

 = U

2

I

2



Transformator może pracować w jednym ze stanów:

•

 jałowym

•

 obciążenia

•

 zwarcia



Transformatory

mają

wysoką

sprawność

energetyczną,

nie

przekraczającą często 1% mocy znamionowej.

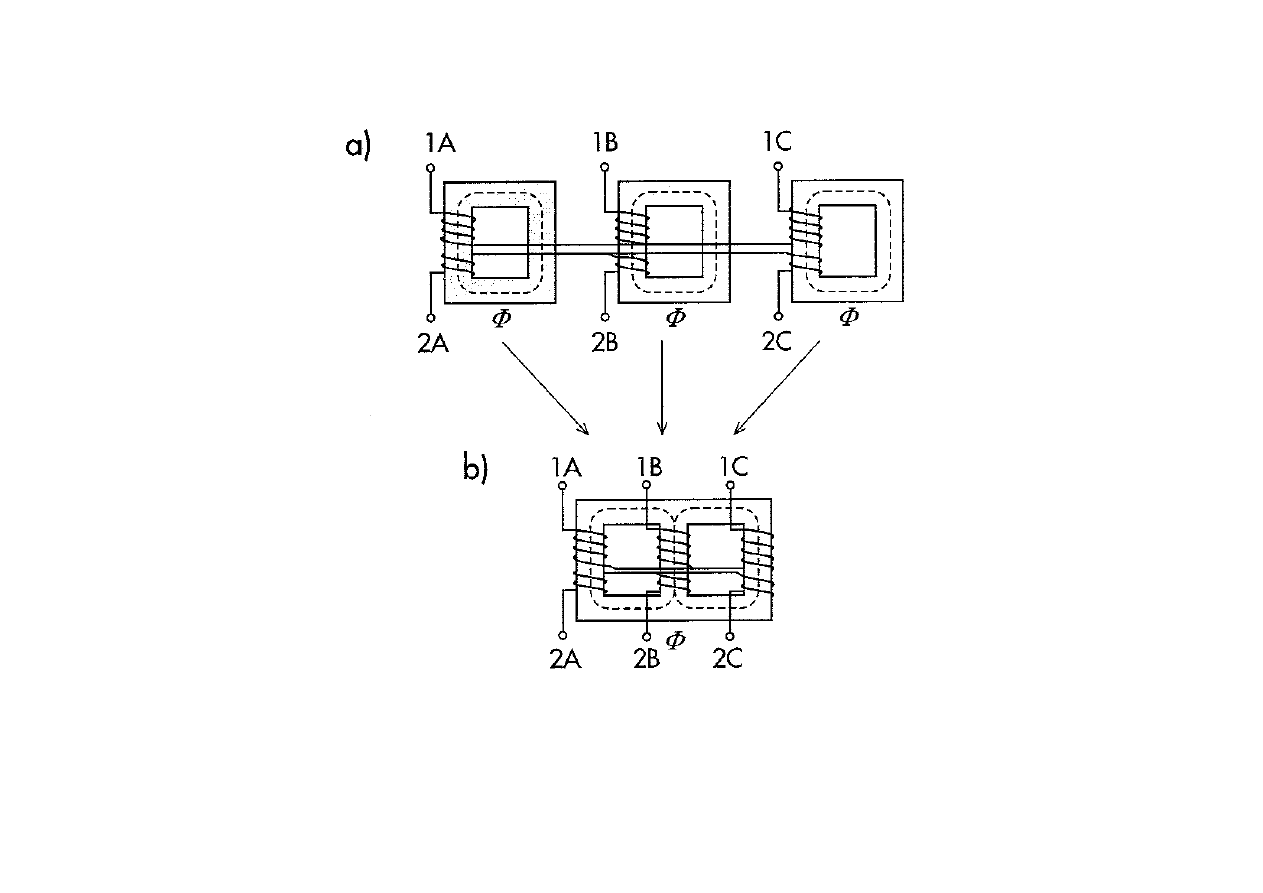

Transformatory trójfazowe

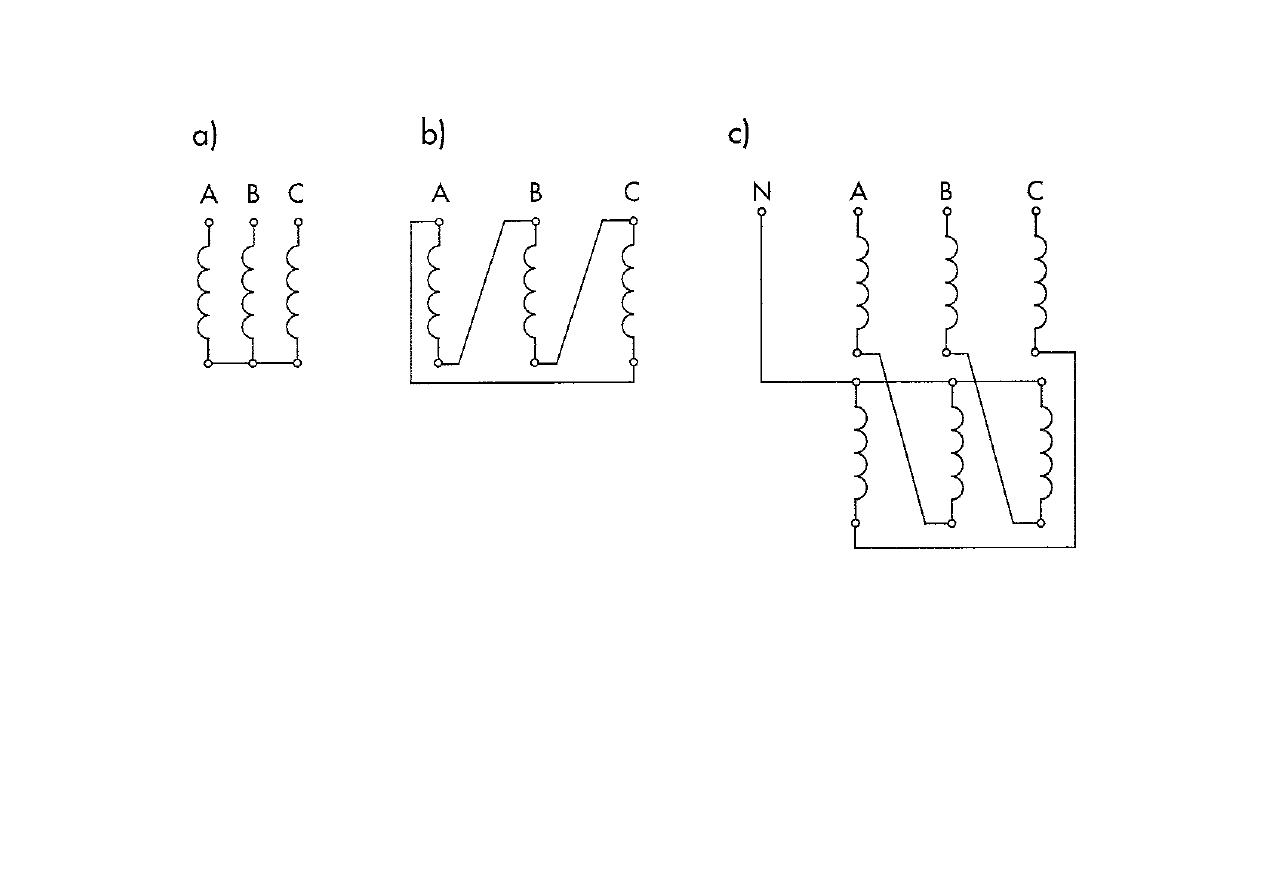

Metody połączenia uzwojeń transformatora trójfazowego:

a)

  gwiazda, b) trójkąt, c) zygzak



Podstawowe typy transformatorów:

•

 energetyczne

•

 jednofazowe

•

 autotransformatory

•

 przekładniki prądowe i napięciowe

•

 transformatory bezpieczeństwa (U

2

 = 24V)

•

 transformatory separacyjne (1:1)

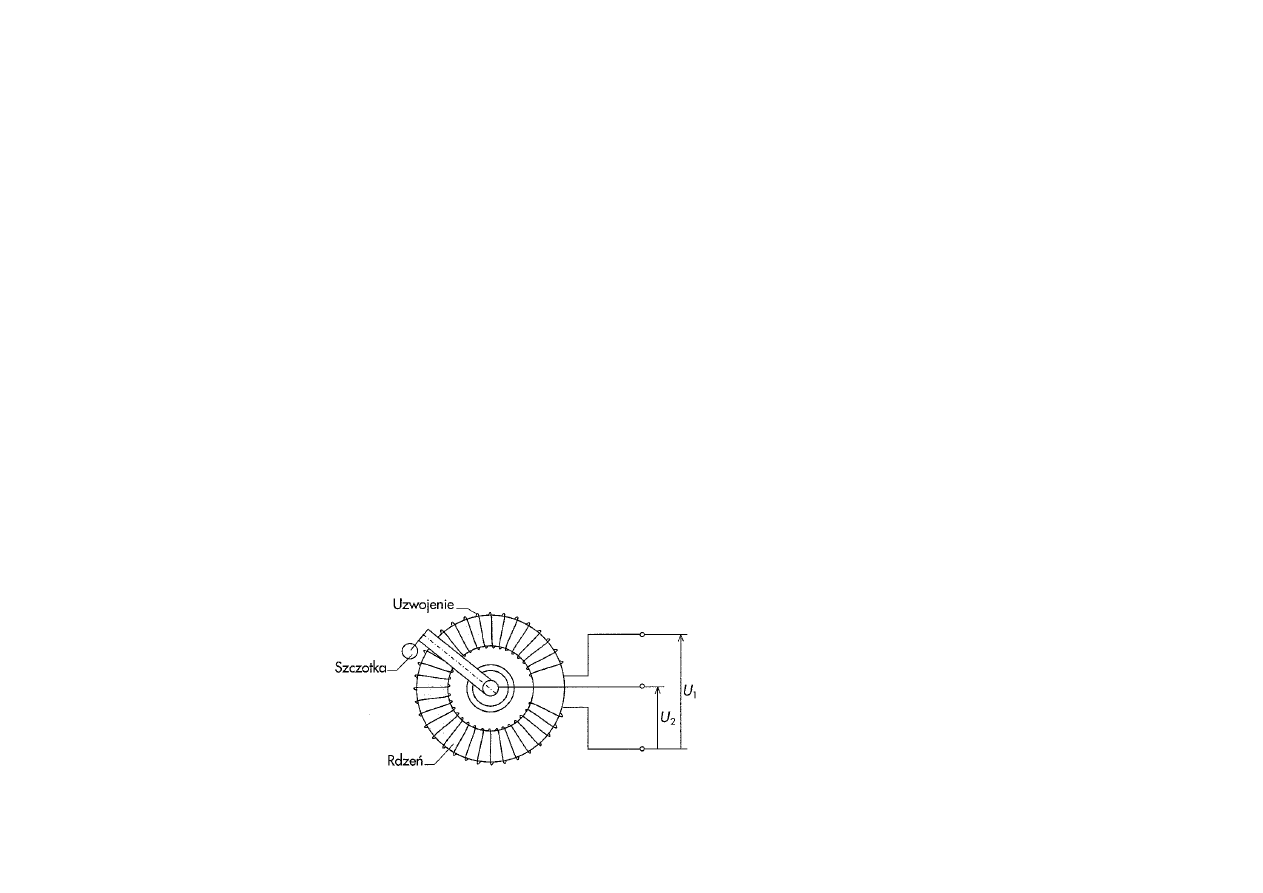

   Autotransformator

Maszyny komutatorowe prądu stałego i

przemiennego.

Ich charakterystycznym elementem jest komutator – pierścień złożony

z  segmentów  wykonanych  z  materiału  przewodzącego  podzielonych

materiałem  izolacyjnym,  umieszczonego  na  obrotowym  wale.

Poszczególne  segmenty  komutatora  (działki)  są  połączone  z

uzwojeniami  wirnika  maszyny.  Z  zewnętrznym  obwodem  są  one

połączone poprzez ślizgające się po nim szczotki.

Komutator  umożliwia  mechaniczną  zamianę  prądu  stałego  w

przemienny i odwrotnie.

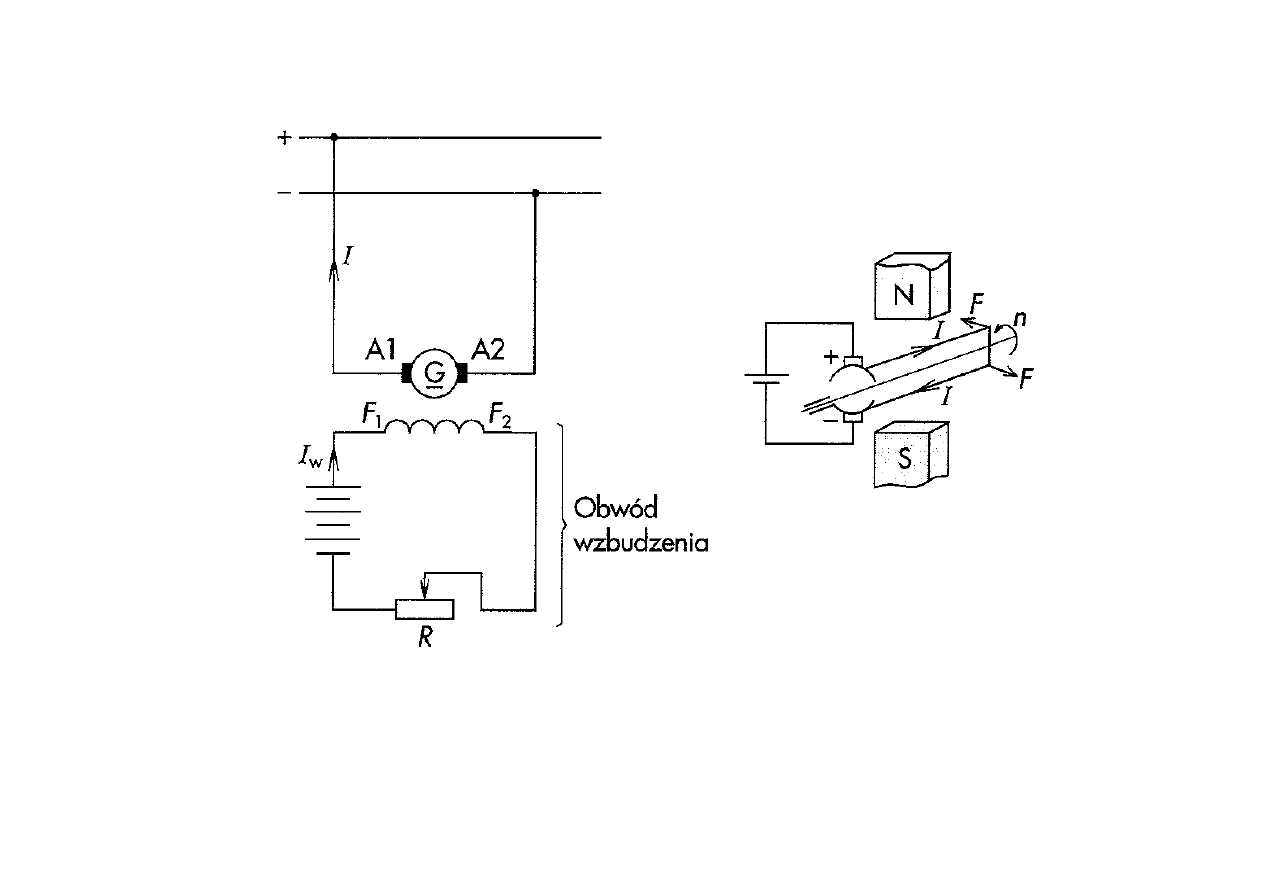

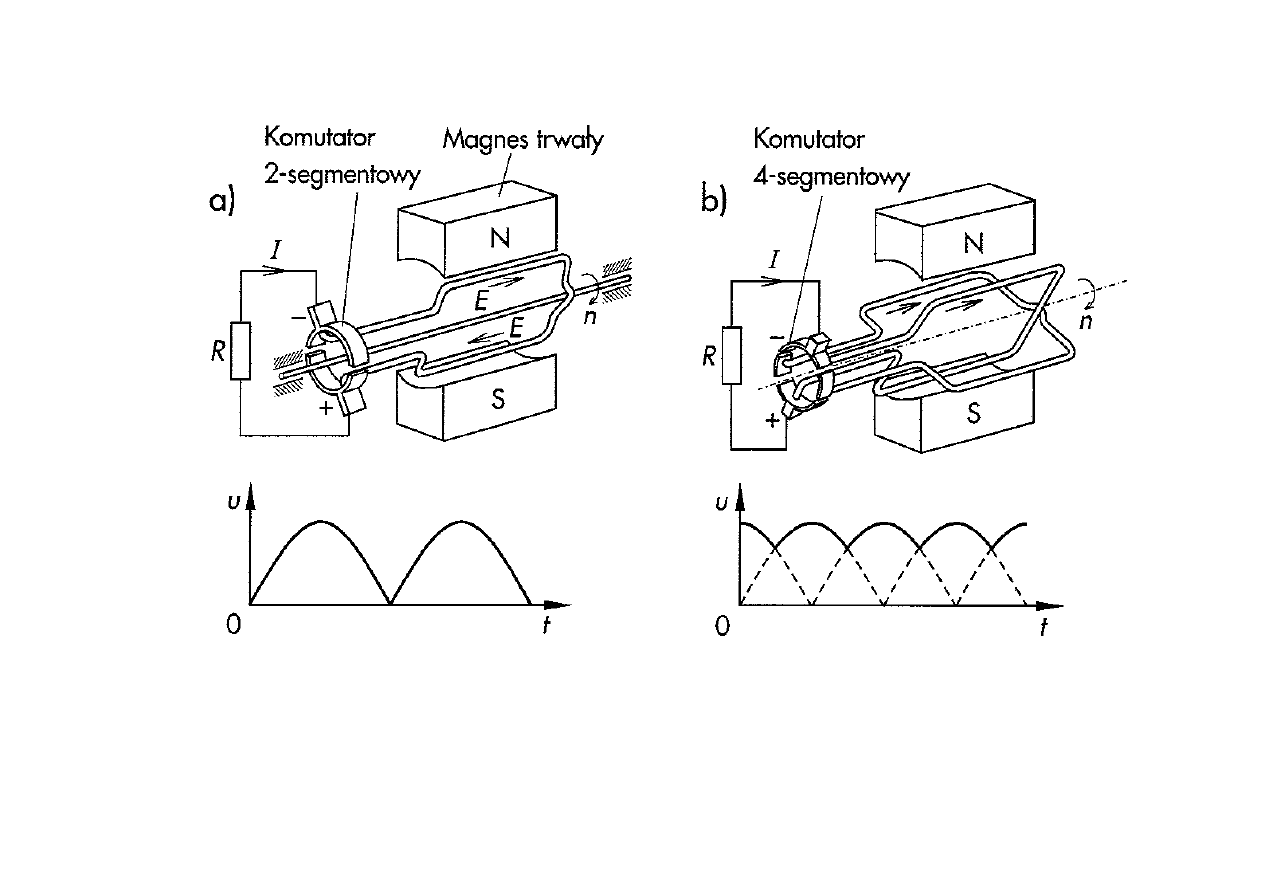

Zasada działania prądnicy prądu stałego: a) z komutatorem

dwusegmentowym, b) z komutatorem czterosegmentowym.



Prądnica obcowzbudna prądu stałego

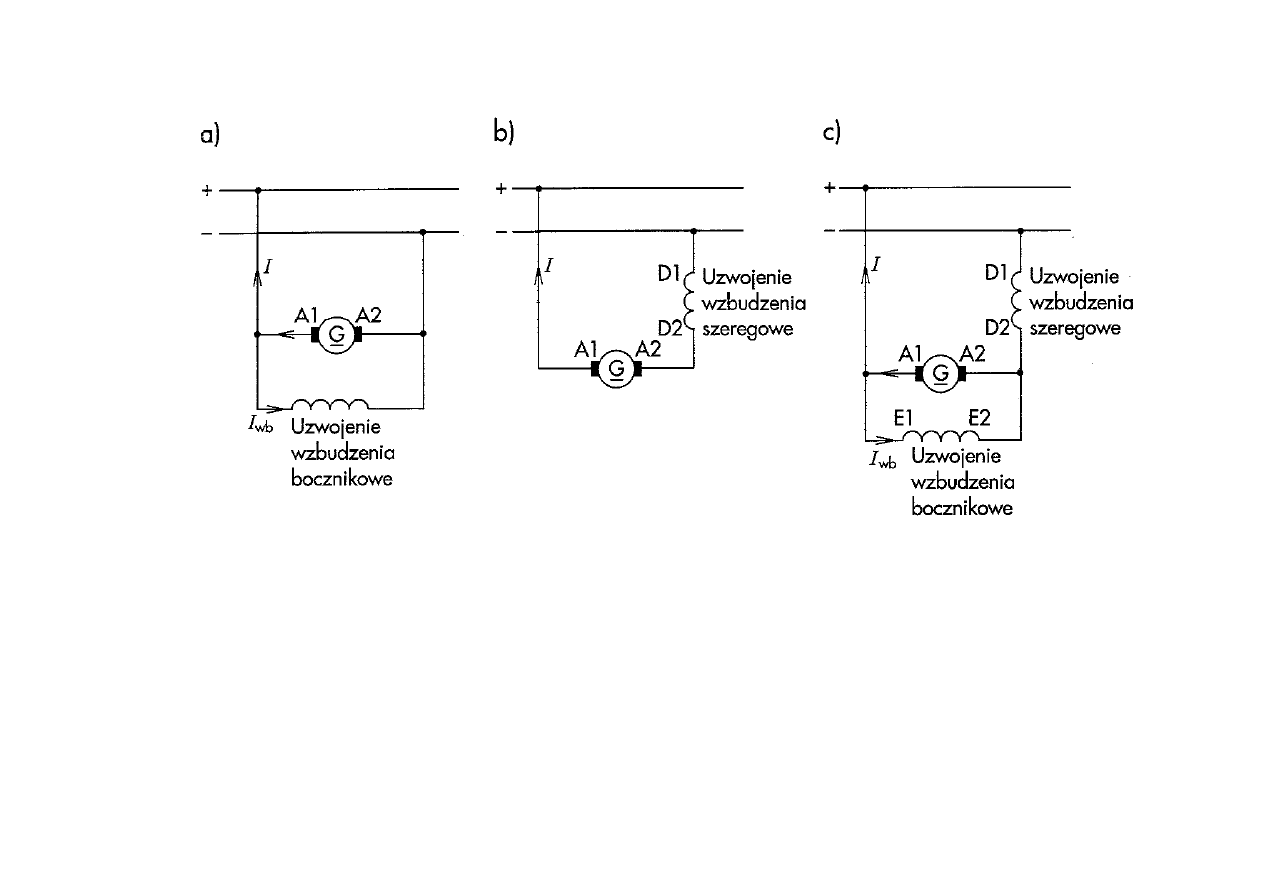

Schematy połączeń prądnicy prądu stałego: a) bocznikowej,

b) szeregowej, c) szeregowo-bocznikowej

Silniki prądu stałego występują jako:

•

 szeregowe

•

 bocznikowe

•

 szeregowo-bocznikowe

•

 obcowzbudne

•

 z magnesami trwałymi

Ich schematy są zbieżne ze schematami analogicznych prądnic.

Zmianę  kierunku  wirowania  uzyskujemy  poprzez  zamianę  polaryzacji

uzwojenia twornika lub wzbudzenia.

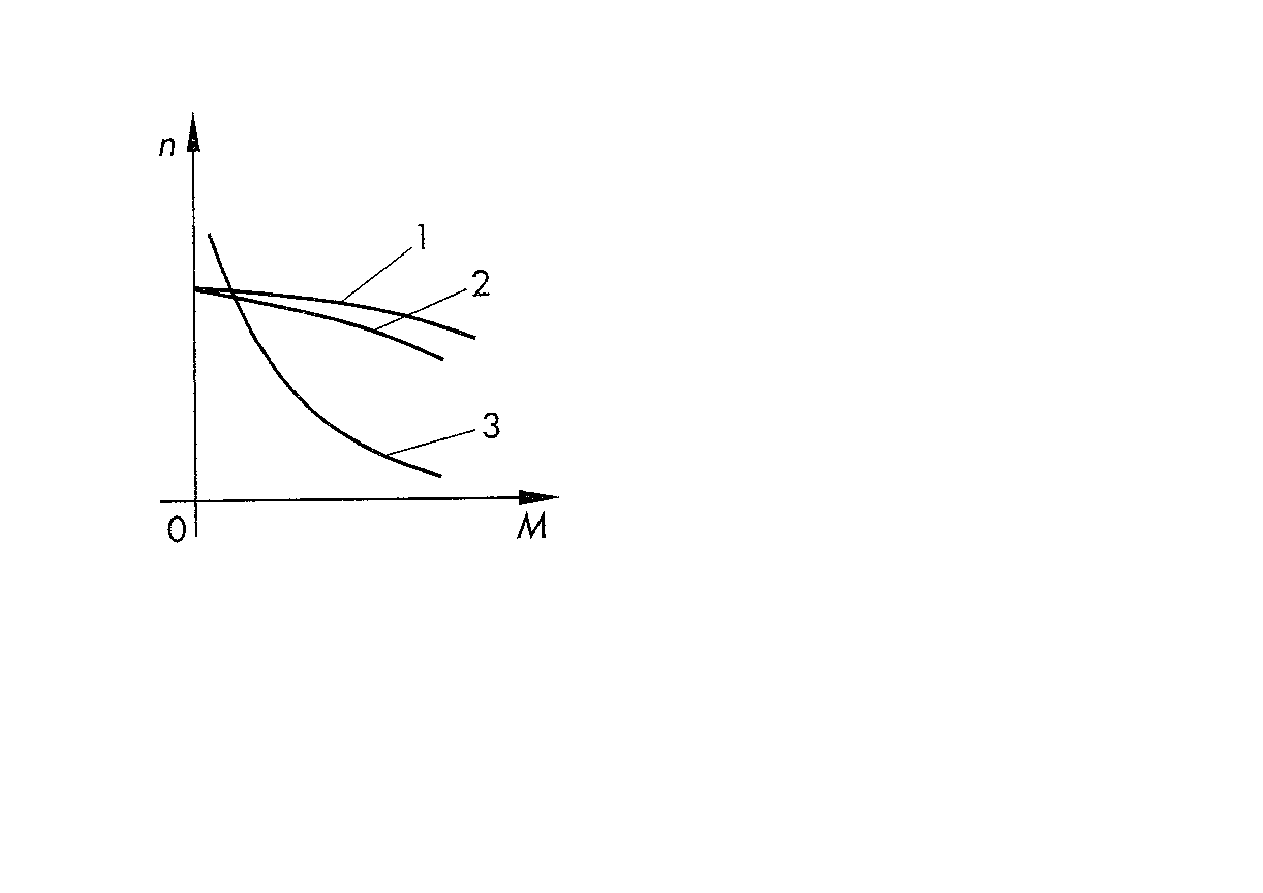

Charakterystyki

mechaniczne

silników prądu stałego:

1 – bocznikowego,

2 – szeregowo-bocznikowego,

3 – szeregowego



Prędkość obrotową silnika prądu stałego regulujemy poprzez:

•

 zmianę rezystancji obwodu wirnika,

•

 zmianę rezystancji obwodu wzbudzenia,

•

 zmianę napięcia zasilania.



Silniki komutatorowe prądu przemiennego:

Stosowane  do  zasilania  z  sieci  jednofazowej.  Stojan  i  wirnik  są

wykonane z blach. Posiadają duży moment rozruchowy i dużą prędkość

obrotową. Można je zasilać również napięciem stałym.

Silniki indukcyjne (asynchroniczne).

Wykonywane  jako  1  i  3-fazowe.  Są  najpopularniejszymi  z  silników

prądu zmiennego.

Zasada  działania  opiera  się  o  wykorzystanie  wirującego  pola

magnetycznego  uzyskanego  w  wyniku  nakładania  się  na  siebie

zmiennych  pól  magnetycznych  wytworzonych  w  uzwojeniach  stojana.

Pole to poprzez indukcję magnetyczną wzbudza w uzwojeniach wirnika

przepływ prądu i „pociąga” go za sobą. Wirnik wiruje zawsze wolniej od

pola  stojana  (asynchronizm).  Różnica  w  prędkości  wirowania  wirnika  i

pola  stojana  w  odniesieniu  do  prędkości  pola  stojana  stanowi  tzw.

poślizg.



Silniki indukcyjne ze względu na konstrukcję wirnika dzielimy na:

•

 klatkowe (wirnik stanowi „klatka” z prętów połączonych na końcach

pierścieniami zwierającymi),

•

 pierścieniowe  (wirnik  posiada  uzwojenia  wyprowadzone  na

zewnątrz za pośrednictwem pierścieni ślizgowych.

Uzwojenia silników mogą być połączone:

•

 w gwiazdę,

•

 w trójkąt.



Często  podczas  rozruchu  maszyny  indukcyjnej  (najczęściej  klatkowej)

stosuje się metodę przełączania uzwojeń: gwiazda-trójkąt.

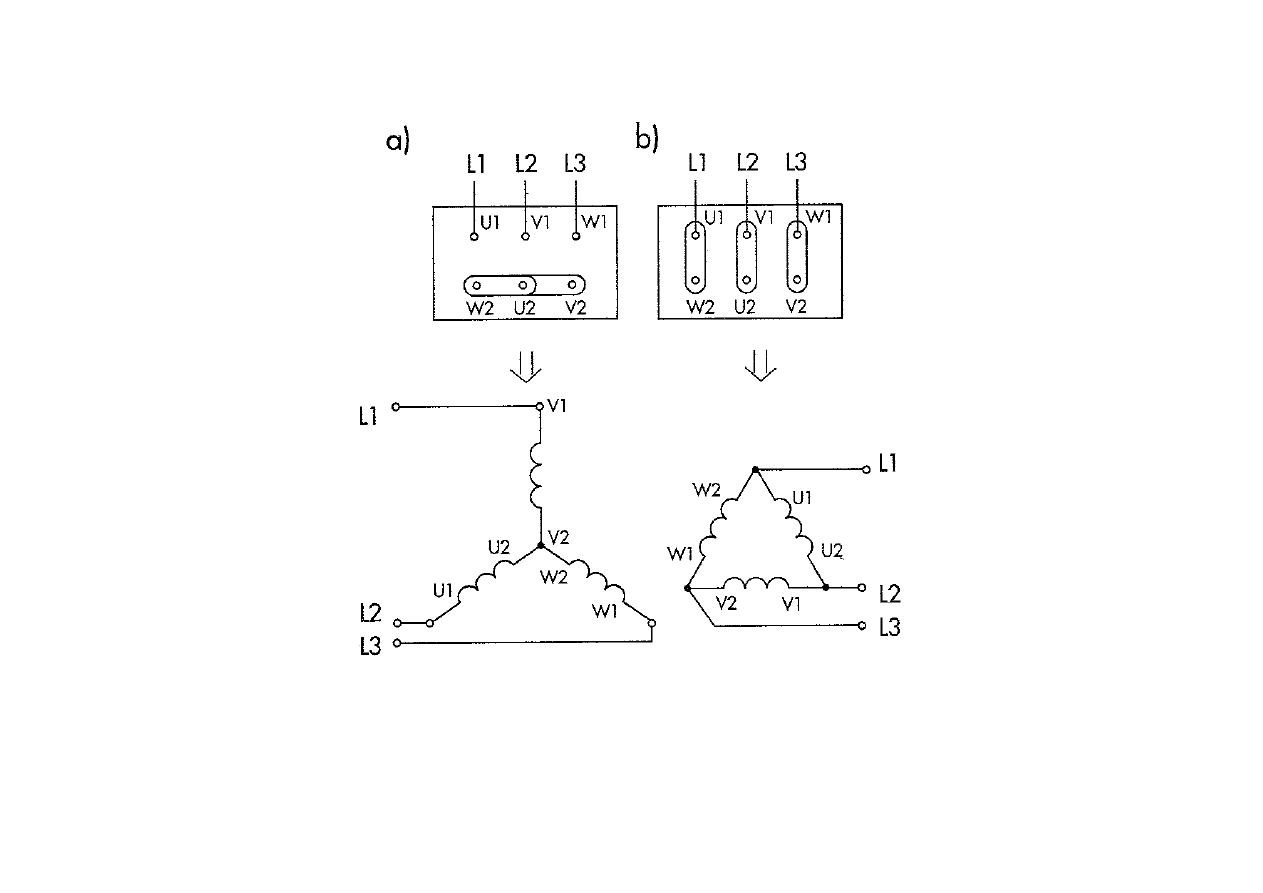

Połączenie uzwojeń w gwiazdę i w trójkąt.

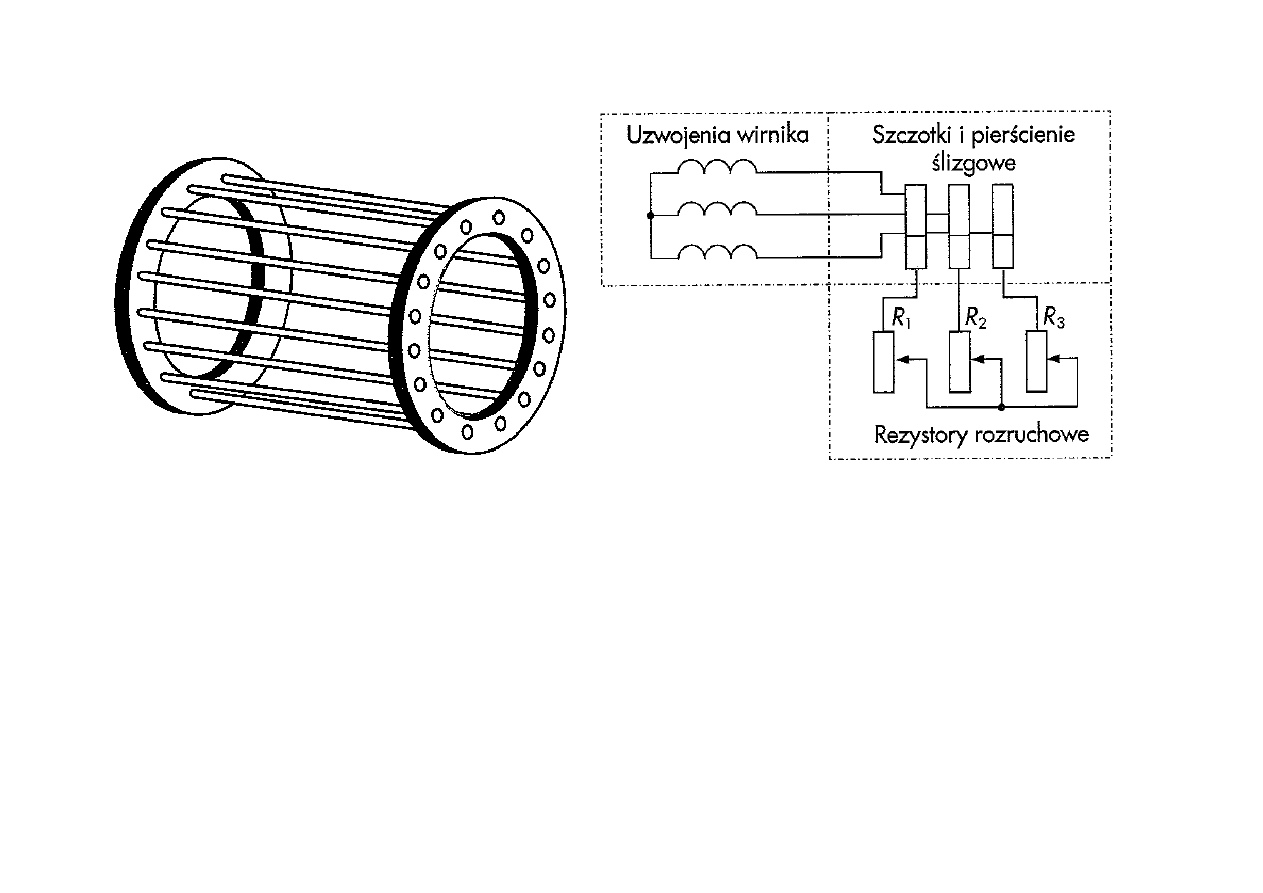

Wirnik klatkowy

Wirnik pierścieniowy z

rezystorami rozruchowymi



Prędkość  obrotowa  silnika  indukcyjnego  jest  proporcjonalna  do

częstotliwości zasilania. Zależy również od ilości par biegunów stojana.

Nieznacznie zależy też od obciążenia silnika i jego napięcia zasilania. W

silnikach  pierścieniowych  zależy  również  od  napięcia  na  pierścieniach

wirnika (wartości wpiętych tam rezystorów).

Obecnie  najpopularniejszą  metodą  jej  regulacji  jest  regulacja

częstotliwości

zasilania

silnika

indukcyjnego

realizowana

za

pośrednictwem falowników energoelektronicznych.

M

f

ω

m





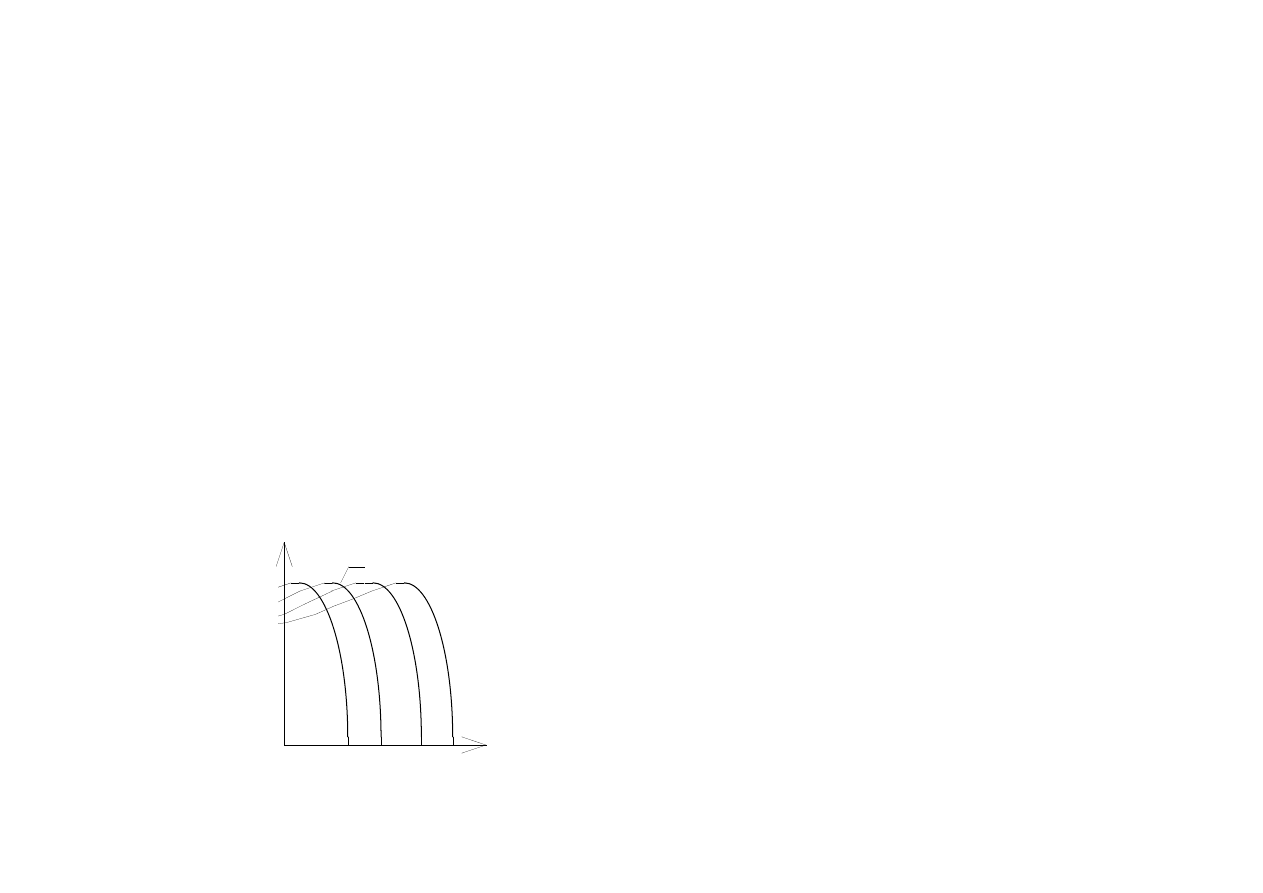

Charakterystyka mechaniczna dla

różnych częstotliwości zasilania

silnika

Jednofazowe silniki indukcyjne.

Składają się ze stojana o uzwojeniu dwufazowym i wirnika klatkowego.

Dla  jego  rozruchu  niezbędne  jest  stworzenie  kondensatorowego

uzwojenia  rozruchowego,  w  którym  prąd  jest  przesunięty  w  fazie,  co

pozwala na stworzenie pola wirującego i rozruch silnika.

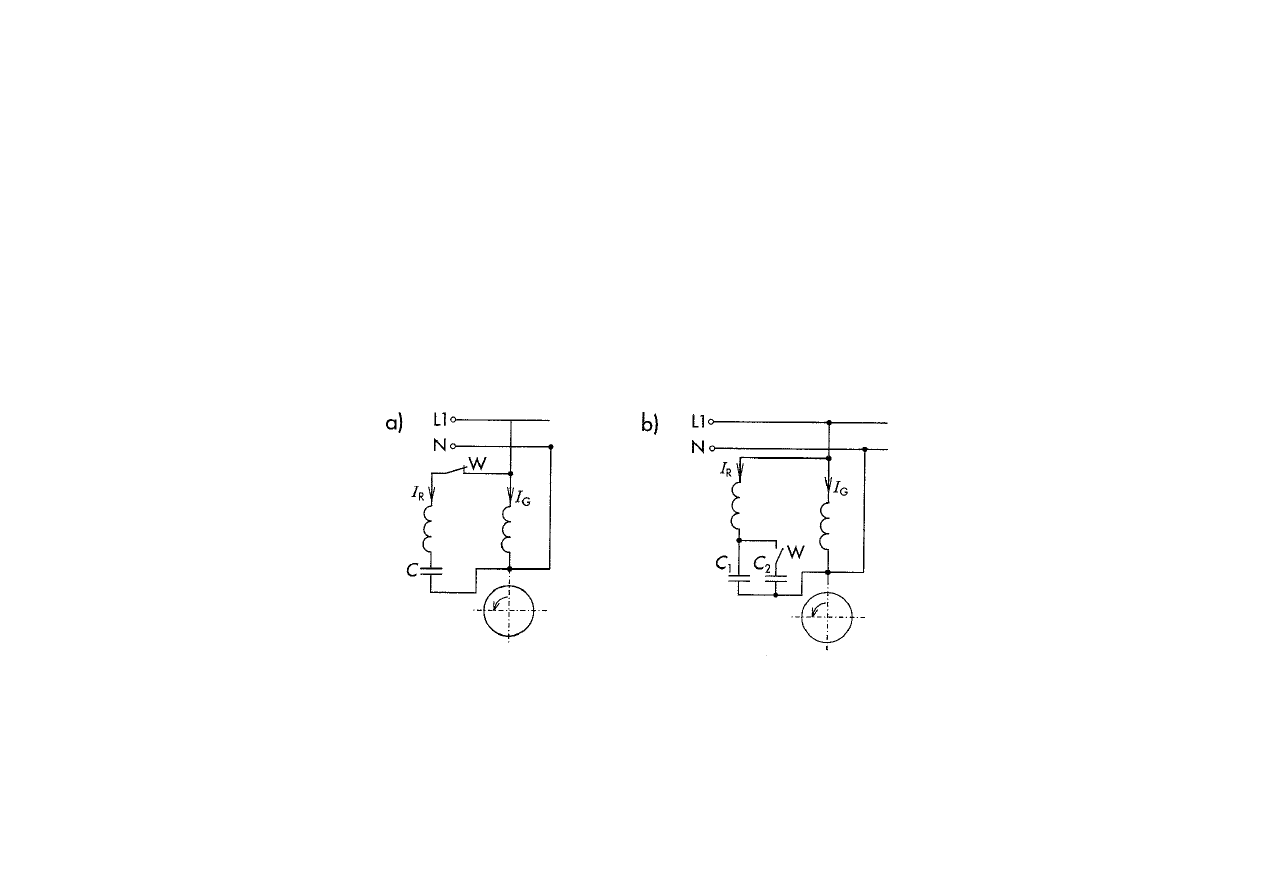

Jednofazowy silnik indukcyjny z kondensatorowym uzwojeniem

rozruchowym (pojedynczy i podwójny kondensator)

Maszyny synchroniczne.

Najczęściej wykorzystywane jako generatory prądu zmiennego, rzadziej

jako silniki.

Wirują  zawsze  z  tą  samą  prędkością  obrotową  niezależnie  od

obciążenia.

Składają się z:

•

 stojana

•

 wirnika (z magnesami stałymi lub elektromagnesami prądu stałego)

- z biegunami jawnymi (w maszynach o małych prędkościach)

- z biegunami utajonymi (w maszynach szybkobieżnych)

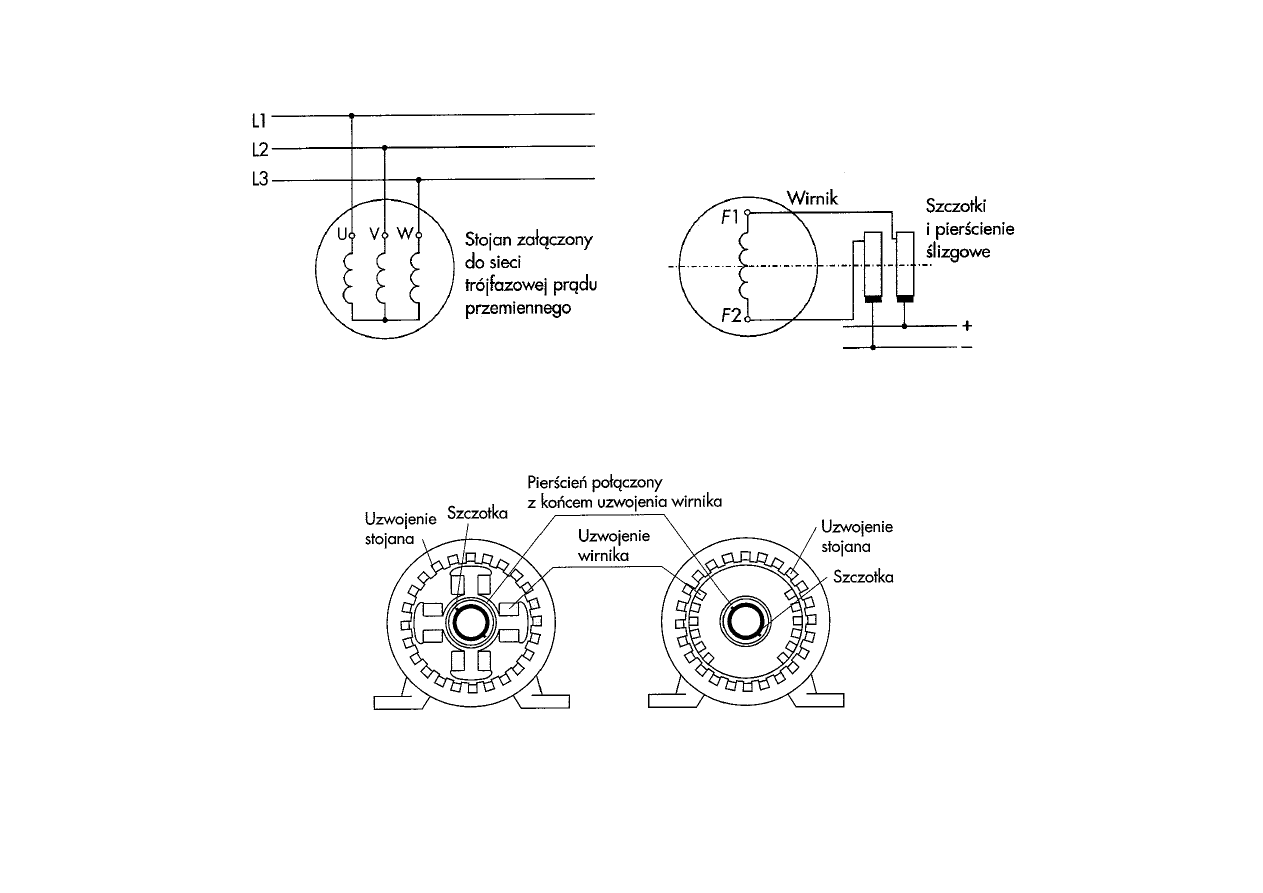

Schemat maszyny synchronicznej

a)



                                                                                                b)



Maszyna synchroniczna z biegunami a) jawnymi, b) utajonymi

W  prądnicy  synchronicznej  wirnik  zasilany  prądem  stałym  obraca  się,

wytwarzając  wokół  siebie  pole  magnetyczne  wirujące  z  taką  samą

prędkością jak sam wirnik. Przecina ono uzwojenia stojana, indukując w

nim zmienne SEM. Uzyskane w ten sposób napięcie można wykorzystać

do zasilania innych odbiorników. Jego częstotliwość zależy od prędkości

obrotowej wirnika i jest z nią ściśle zsynchronizowana.

Prądnice

takie

wykorzystujemy

głównie

w

elektroenergetyce

(elektrownie).

Mogą  one  pracować  samotnie  lub  w  pracy  równoległej  z  innymi

generatorami  (system  elektroenergetyczny).  W  przypadku  pracy

równoległej  konieczna  jest  synchronizacja  prądnicy  (generatora)  z

siecią. Synchronizuje się poziom napięcia, częstotliwość i zgodność faz.

Alternatory.

Są to prądnice synchroniczne pracujące w pojazdach  samochodowych.

Uzyskane  z  nich  napięcie  jest  regulowane  (poprzez  regulator  napięcia

zmieniający  napięcie  zasilające  magnes  wirnika),  a  następnie

prostowane i podłączone do akumulatora.



Silniki synchroniczne.

Są kłopotliwe w użyciu. Wymagają specjalnych układów rozruchowych.

Jednocześnie  zapewniają  stałą  prędkość  niezależnie  od  obciążenia.

Mogą być wykorzystywane do kompensacji cos ϕ.



Literatura:

J.Nowicki „Podstawy elektrotechniki i elektroniki dla ZSN”  WSiP 1999
