Odwadnianie  obiektów  i  wykopów

budowlanych



dr  inż.  Patryk  Wójtowicz

Odwadnianie  –  w  jakim  celu?

22.11.11

2

Odwadnianie  –  w  jakim  celu?



Amsterdam  &  Dordrecht



22.11.11

3

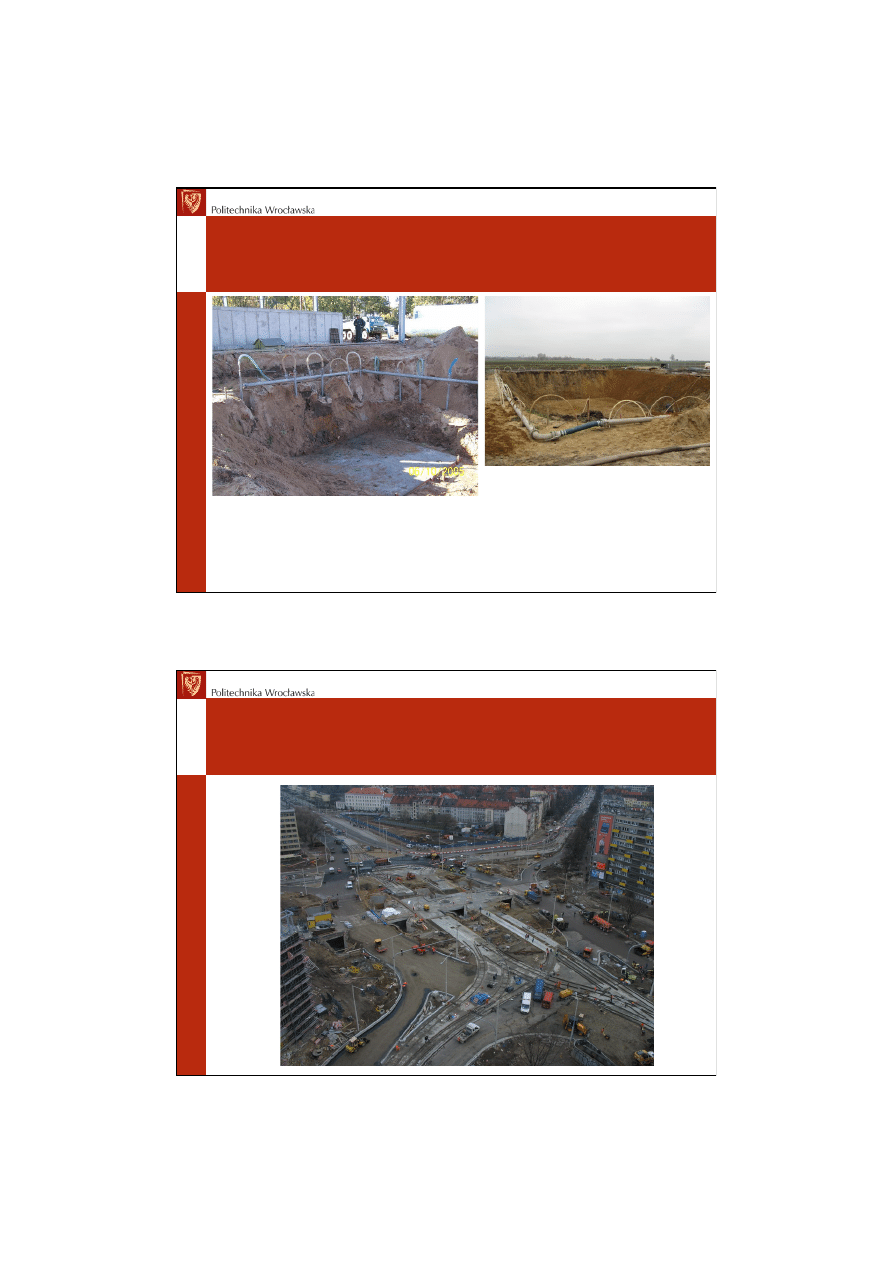

Plac  Grunwaldzki,  Wrocław  (2006)



22.11.11

4

Mistrzowie  melioracji  i  odwadniania  -­‐  Holandia

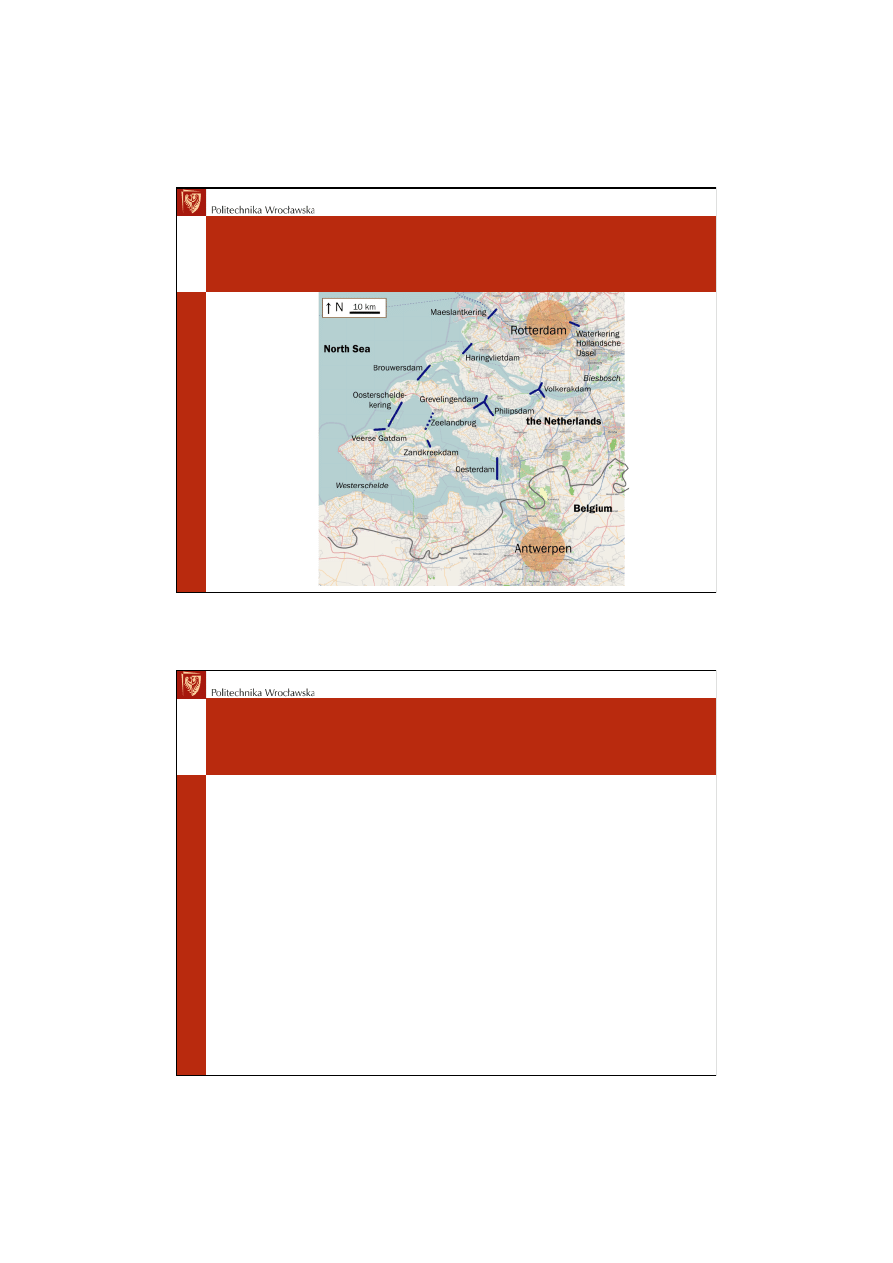

Delta  Works  –  the  Netherlands

Maeslant  Barrier

22.11.11

5

Delta  Works

Literatura



•  E.  Mielcarzewicz  (1990),  Odwadnianie  terenów

zurbanizowanych  i  przemysłowych.  Systemy

odwadniania.  PWN,  Warszawa.

•  R.  Edel  (2010),  Odwodnienie  dróg.  WKŁ,

Warszawa.

•  A.  W.  Żuchowicki  (2008),  Systemy

odwadniające  do  regulacji  stosunków

wodnych  na  obszarach  zurbanizowanych.

Wydawnictwo  Uczelniane  Politechniki

Koszalińskiej,  Koszalin.

22.11.11

6

Optymalny  poziom  wód  gruntowych  na

terenach  zabudowanych



•  Dopuszczalna  głębokość  zwierciadła  wody

podziemnej  na  terenach  zurbanizowanych  nie

może  przekraczać  poziomu  przy  którym  wznios

kapilarny  osiągnąłby  fundamenty  budowli  lub

posadzki  piwnic

•  Warunek  ten  musi  być  spełniony  nawet  przy

najwyższych  stanach  wód  gruntowych

Głębokość  zalegania  zwierciadła  wody  podziemnej  w

zależności  od  rodzaju  gruntu  -­‐  budynki



•  Głębokość  zalegania  zwierciadła  wody

podziemnej  pod  budowlami  w  zależności  od

rodzaju  gruntu:

–  grunty  piaszczyste  –  0.5  ÷  1.2  m
–  grunty  pylaste  i  gliniaste  –  0.8  ÷  2.0  m  (lub  więcej

w  zależności  od  wyników  badania  gruntu)

•  Gdy  warunki  te  nie  mogą  być  spełnione  należy

przewidzieć  odpowiednią  izolację

przeciwwilgociową  i  drenaże  płytowe.

22.11.11

7

Głębokość  zalegania  zwierciadła  wody  podziemnej  w

zależności  od  rodzaju  gruntu  –  drogi  i  ulice



•  Głębokość  zalegania  zwierciadła  wody

podziemnej  pod  drogami  i  ulicami  powinno

znajdować  się  na  głębokości  równej  co

najmniej  połowie  wysokości  wzniosu

kapilarnego  powiększonego  o:

–  0.60  m  w  przypadku  ruchu  o  średnim  natężeniu
–  1.00  m  w  przypadku  ruchu  ciężkich  pojazdów

Wysokość  podnoszenia  kapilarnego  wody  w

zależności  od  rodzaju  gruntu



Rodzaj gruntu

Zasięg kapilarnego podnoszenia wody

Lessy

0.25 ÷ 0.35 m

Gliny średnie

0.20 ÷ 0.40 m

Gliny lekkie

0.15 ÷ 0.30 m

Torfy

0.12 ÷ 0.15 m

Grunty piaszczyste

0.05 ÷ 0.10 m

22.11.11

8

Głębokość  zalegania  zwierciadła  wody  podziemnej  w

zależności  od  rodzaju  gruntu  –  tereny  niezabudowane



•  Głębokość  zalegania  zwierciadła  wody

podziemnej  na  terenach  niezabudowanych

(parki,  zieleńce,  ogrody  itp.)  nie  powinna

przekraczać  głębokości  1.0  ÷  1.5  m  (większe

głębokości  wymuszają  zwiększone  zużycie  wody

na  zraszanie  upraw)

Głębokość  zalegania  zwierciadła  wody  podziemnej  w

zależności  od  rodzaju  gruntu  –  tereny  rolnicze



•  Poziom  zwierciadła  wody  podziemnej  w

zależności  od  przeznaczenia  gruntów:

–  ogrody  –  1.0  ÷  1.3  m
–  pola  uprawne  –  0.75  ÷  1.25  m
–  pastwiska  –  0.60  ÷  0.80  m
–  łąki  –  0.40  ÷  0.60  m

22.11.11

9

Orientacyjne  głębokości  fundamentowania  niektórych

obiektów,  urządzeń  i  przewodów  podziemnych



Opis obiektu

Głębokość fundamentowania mierzona od
powierzchni terenu

Ściany zewnętrzne budynków nie

podpiwniczonych

1.0 ÷ 1.8 m

Budynki podpiwniczone, z użytkowaniem

przemysłowym piwnic (magazyny, chłodnie,
garaże)

2.0 ÷ 4.0 m

Budynki wysokościowe, schrony przeciwlotnicze

3.0 ÷ 5.0 m

Tunele uliczne dla ruchu pieszego

3.0 ÷ 5.0 m

Przewody sieci wodociągowej

1.5 ÷ 2.5 m

Przewody sieci kanalizacyjnej

2.0 ÷ 4.0 m

Kolektory kanalizacyjne

3.0 ÷ 6.0 m

Kanały ciepłownicze

1.5 ÷ 3.0 m

Kanały zbiorcze na przewody uzbrojenia

podziemnego

3.0 ÷ 4.0 m

Piece hutnicze

4.0 ÷ 6.0 m

Skutki  wysokich  stanów  wody  podziemnej  na

terenach  zurbanizowanych



•  Nadmiernie  wysokie  stany  wody  podziemnej

(utrzymujące  się  przez  większą  część  roku  lub

przez  cały  rok)  bardzo  niekorzystnie  wpływają  na

lokalny  klimat.

•  Wysoki  stan  wód  gruntowych  powodują:

–  wysoką  wilgotność  powietrza  (do  100%),

–  częste  i  długo  utrzymujące  się  zamglenia,

–  oszronienia  obiektów  (np.  dróg,  mostów  etc.),

–  pogorszenie  samopoczucia  osób  zamieszkujących

obszar,

–  podwyższona  zachorowalność  na  górne  drogi

oddechowe.

22.11.11

10

Skutki  wysokich  stanów  wód  gruntowych  cd.



•  Niekorzystne  warunki  terenowe  i  geologiczne  w

połączeniu  z  wysokim  stanem  wód  gruntowych

mogą  być  przyczyną:

–  osuwisk  terenu  –  zagrożenie  budowli  nadziemnych

i  podziemnych,  dróg  kołowych  i  kolejowych

–  przemarzania  gruntu  –  powstawanie  wysadzin  na

powierzchni  dróg  i  ulic

–  powstawania  kurzawek

Konsekwencje  nadmiernego  nawodnienia

gruntu



•  Nawodnienie  gruntu  utrudnia  i  podnosi  koszty:

–  wykonywania  wykopów  posadowienia

fundamentów  budowli,

–  układania  przewodów  uzbrojenia  podziemnego

(sieć  kanalizacyjna).

•  W  silnie  nawodnionych  gruntach  bardzo  trudno

zachować  zgodne  z  projektem  spadki  kanałów.

22.11.11

11

Podtopienia  sztuczne  i  naturalne



•  Podtopienia  dzielimy  na:

–  naturalne
–  sztuczne

•  Sztuczne  podtopienia  terenów  powodowane

są  gospodarczą  działalnością  człowieka.

•  Sztuczne  podtopienia  występują  najczęściej  na

obszarach  z  gruntami  słabo  przepuszczalnymi

jak  np.  piaski  pylaste,  pyły,  pyły  piaszczyste,

piaski  gliniaste  czy  lessy.

Przyczyny  sztucznego  podtopienia  terenów



•  Przyczyny  sztucznego  podtopienia  terenów:

–  pogorszenie  spływu  wód  powierzchniowych,  w  wyniku

czego  następuje  przedostawanie  się  ich  w  głąb  gruntu,

–  przeciekanie  instalacji  wodociągowych  i

kanalizacyjnych,

–  wznoszenie  budowli  wodnych  w  bliskim  sąsiedztwie

terenów  budowlanych,

–  infiltrujące  działanie  rzek  i  kanałów  (szczególnie  w

okresach  podwyższonych  przepływów),

–  utrata  drożności  dolnych  odcinków  systemów

odwadniających.

22.11.11

12

Przyczyny  sztucznego  podtopienia  terenów



•  Przyczyną  sztucznych  podtopień  jest

przedostawanie  się  nadmiernych  ilości  wód  obcych

do  stref  wodonośnych.

•  Nadmierny  odpływ  wód  obcych  spowodowany  jest

m.in.:

–  usunięciem  szaty  roślinnej,

–  naruszenie  wierzchniej  warstwy  gruntu,

–  wykopami,  bruzdami  oraz  otworami  które  powodują

nadmierne  wsiąkanie  wód  powierzchniowych,

–  dużym  obciążeniem  gruntu  wywołanym

posadowieniem  budowli  czy  napowierzchniowym

składowaniem  mas  ziemnych  (hałdy)

Zmiany  wilgotności  gruntu  a  zagospodarowanie

terenu



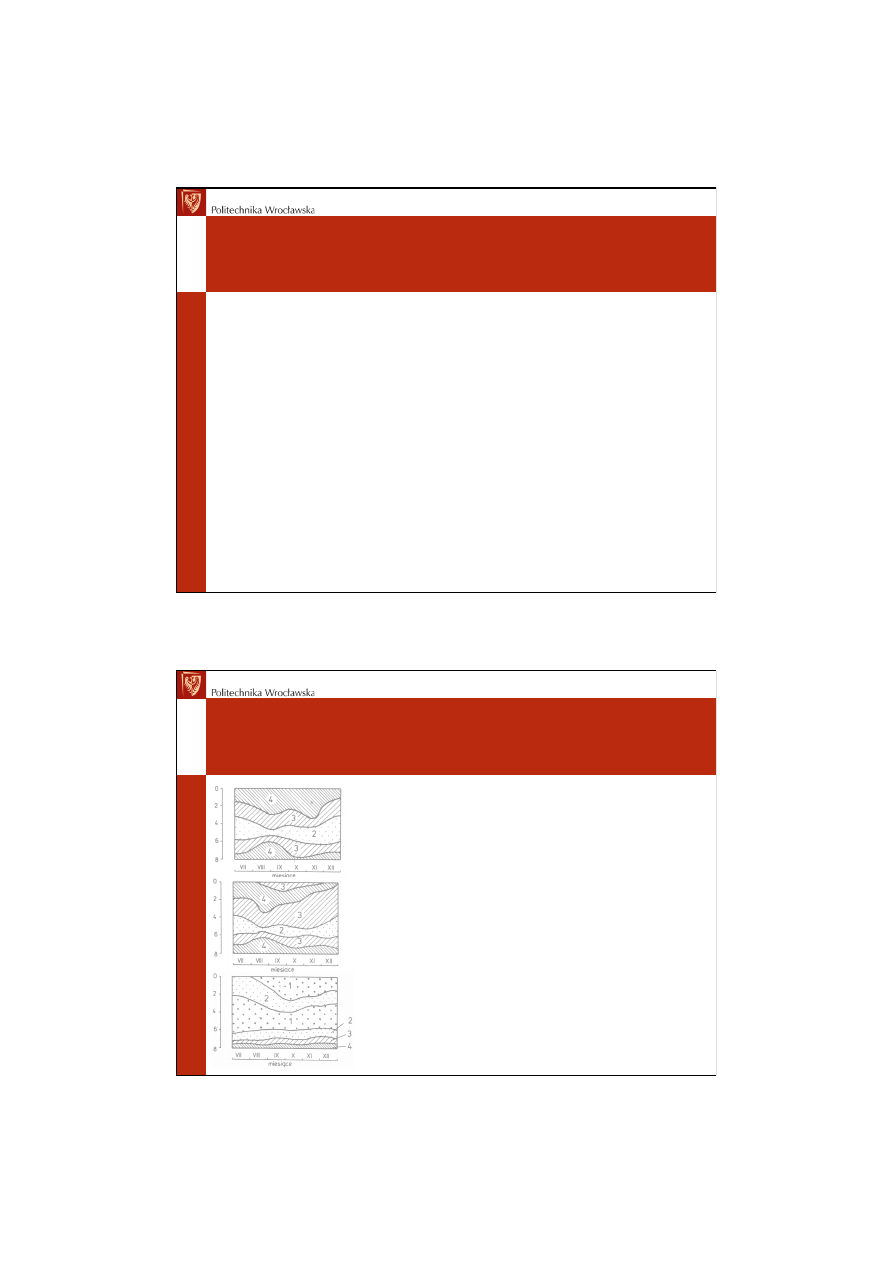

Wykresy  zmian  wilgotności  gruntu  w  zależności  od  rodzaju

przykrycia  powierzchni  terenu:


-­‐   nawierzchnia  szczelna

-­‐ zabudowa

-­‐   bez  przykrycia

Wilgotność:
1 – do 10%
2 – do 18%
3 – do 20%
4 – powyżej 20%

22.11.11

13

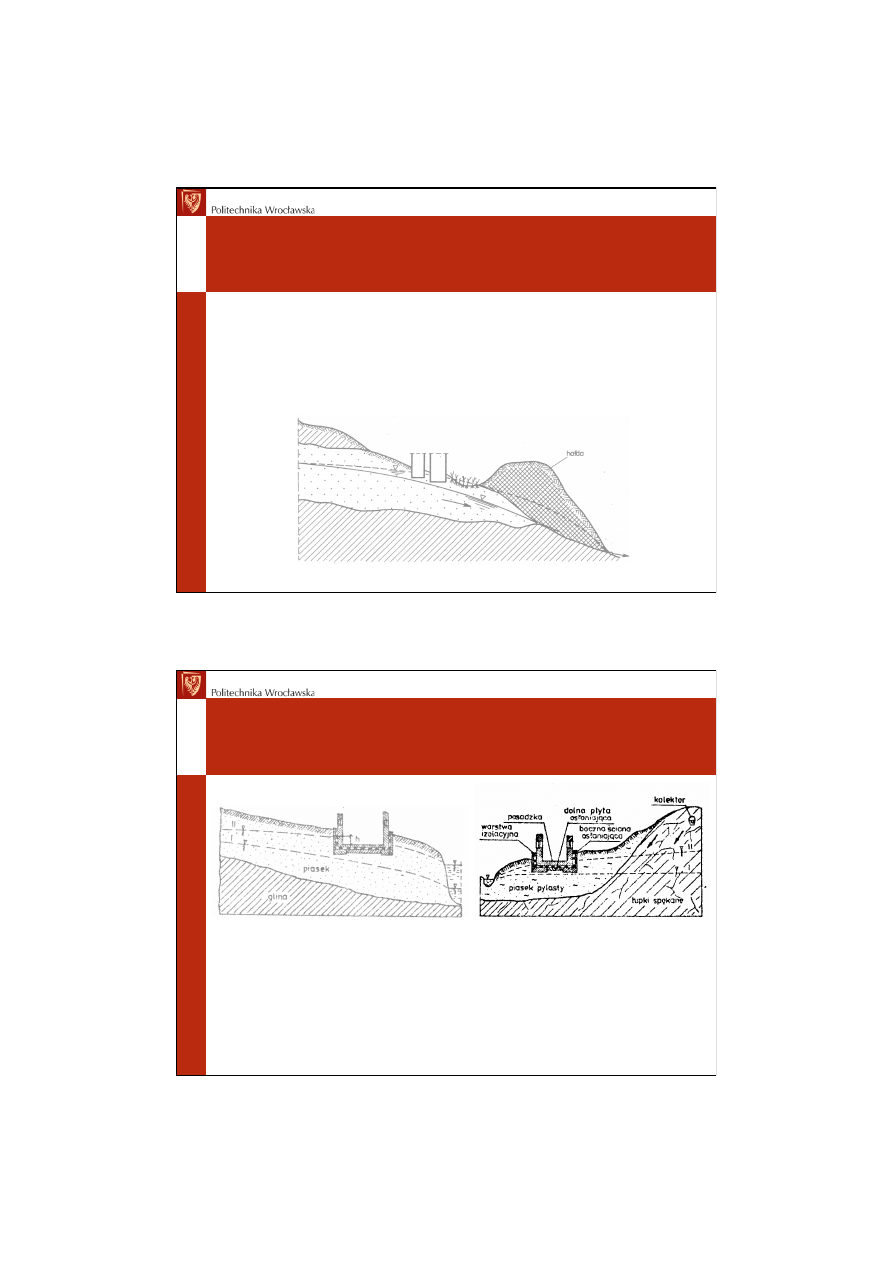

Obciążenie  gruntu



•  Obciążenie  gruntu  powoduje  osiadanie  podłoża

co  przekłada  się  na  zmniejszenie  porowatości

strefy  przepływu  i  podniesienie  się  zwierciadła

wody  gruntowej

Podtopienie  terenu  spowodowane  usypaniem  hałdy  w  strefie  odpływowej  wód  gruntowych

Przyczyny  sztucznego  podmakania  gruntu



Podtopienie  budynku  w  wyniku

podniesienia  zwierciadła  wody  w  rzece

Podtopienie  terenu  ma  skutek

przecieków  z  nieszczelnej  kanalizacji

22.11.11

14

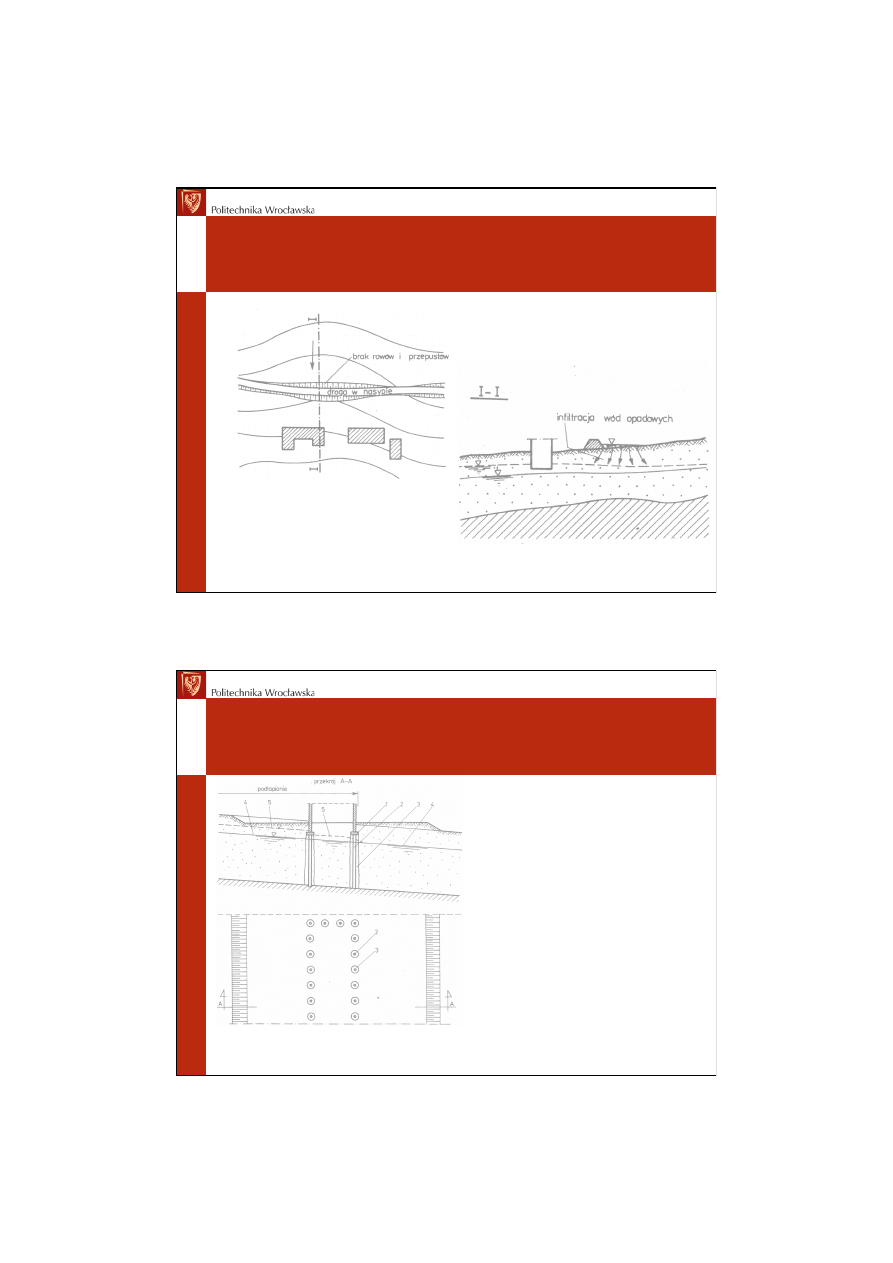

Przyczyny  sztucznego  podmakania  gruntu



Zamknięcie  spływu  powierzchniowego  nasypem  drogowym  bez  wykonania  rowów  i

przepustu

Przyczyny  sztucznego  podmakania  gruntu



Spiętrzenie  strumienia  wody  gruntowej  wywołane  częściowym  zagęszczeniem  gruntu  i

przegrodzeniem  strumienia  przez  fundamenty

1  –  ława  fundamentowa

2  –  pal  fundamentowy
3  –  grunt  zagęszczony  wibracją

4  –  naturalne  zwierciadło  wody
gruntowej

5  –  zwierciadło  spiętrzonej  wody

22.11.11

15

Przyczyny  sztucznego  podmakania  gruntu



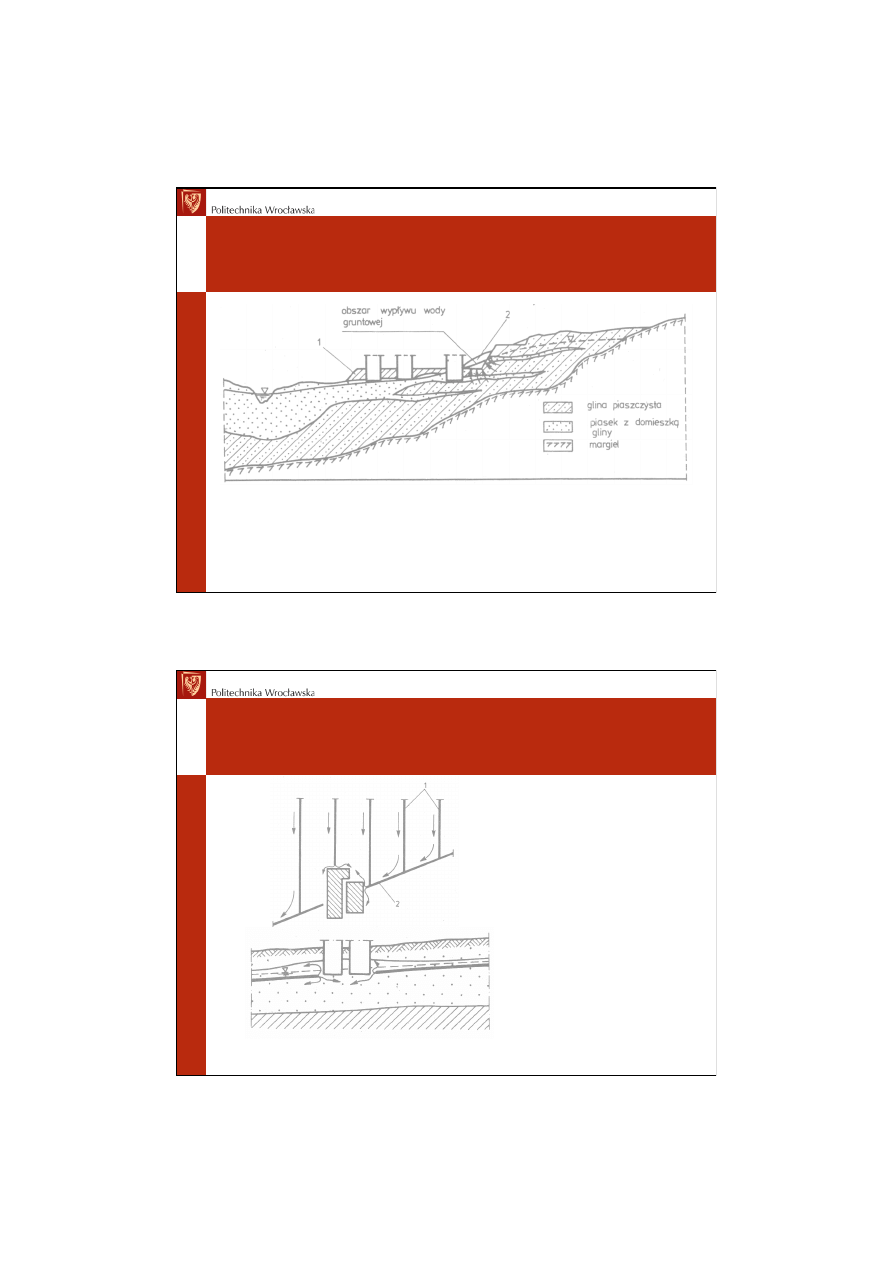

Podtopienie  terenów  przemysłowych  wskutek  wcięcia  tarasu  na  pokłady  gliny  z

wkładkami  piasku  wodonośnego

1  –  nasyp

2  –  wykop

Przyczyny  sztucznego  podmakania  gruntu



Okresowe  podtapianie  budynku  wywołane  uszkodzeniem  drenażu

1  –  sączki

2  –  przerwany  zbieracz  drenażu

22.11.11

16

Przyczyny  sztucznego  podmakania  gruntu  –

wpływ  budowli  hydrotechnicznych



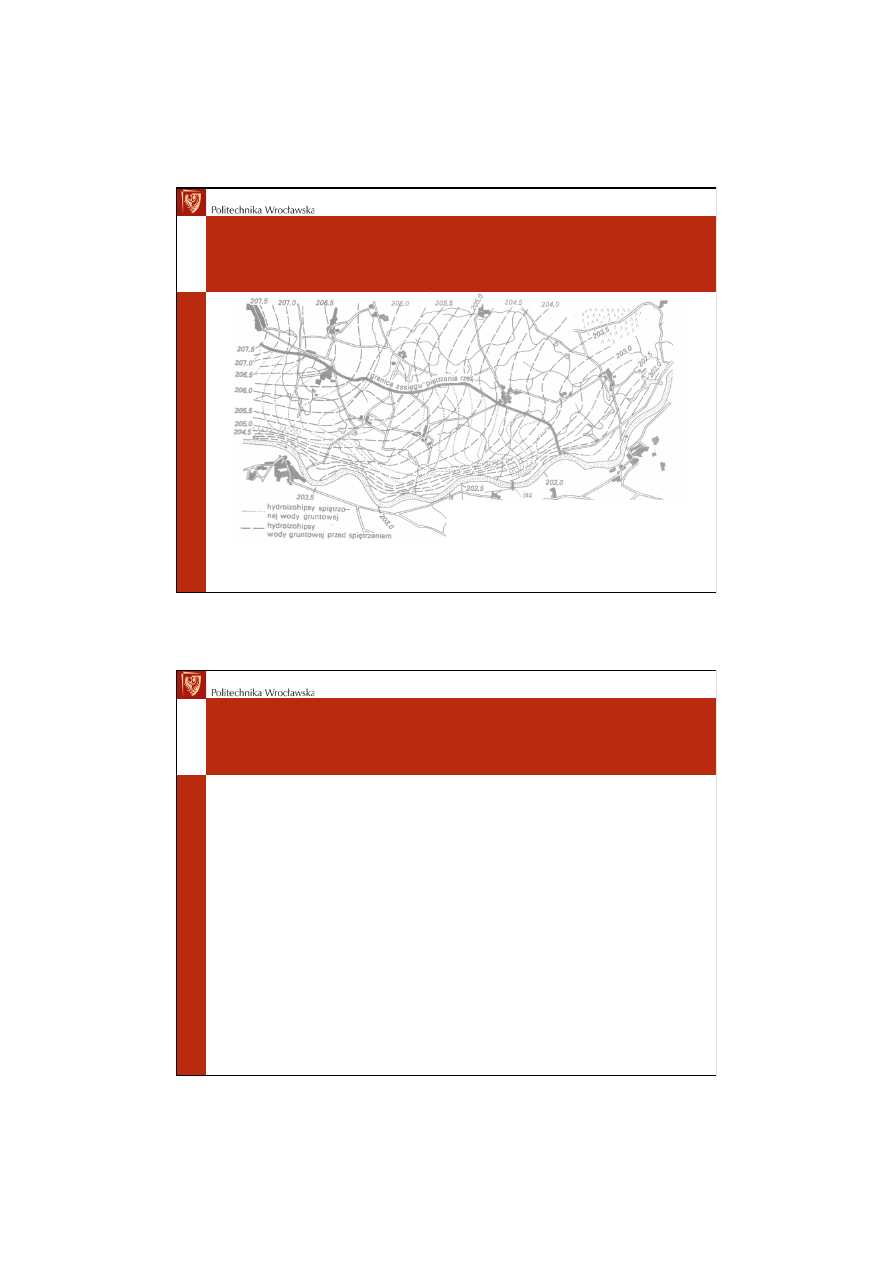

Wpływ  spiętrzenia  rzeki  jazem  na  zmianę  przebiegu  hydroizohips  wody  gruntowej  w

dolinie  rzeki

Hydroizohipsa  –  linia  łącząca  na  mapie  punkty  swobodnego

zwierciadła  wody  podziemnej,  leżące  na  tej  samej  wysokości

względem  przyjętego  poziomu  odniesienia

Podtopienia  naturalne



•  Podtopienia  naturalne  spowodowane  są

najczęściej:

–  obecność  wód  powierzchniowych  (stawy,  jeziora,

cieci  etc.),

–  wysoki  stan  zwierciadła  wód  gruntowych,
–  ukształtowaniem  terenu  (rzeźba),
–  budową  geologiczną  podłoża,
–  infiltracja  wód  obcych,
–  czynniki  klimatyczne  (opady  atmosferyczne,

temperatura  i  wilgotność  powietrza)

22.11.11

17

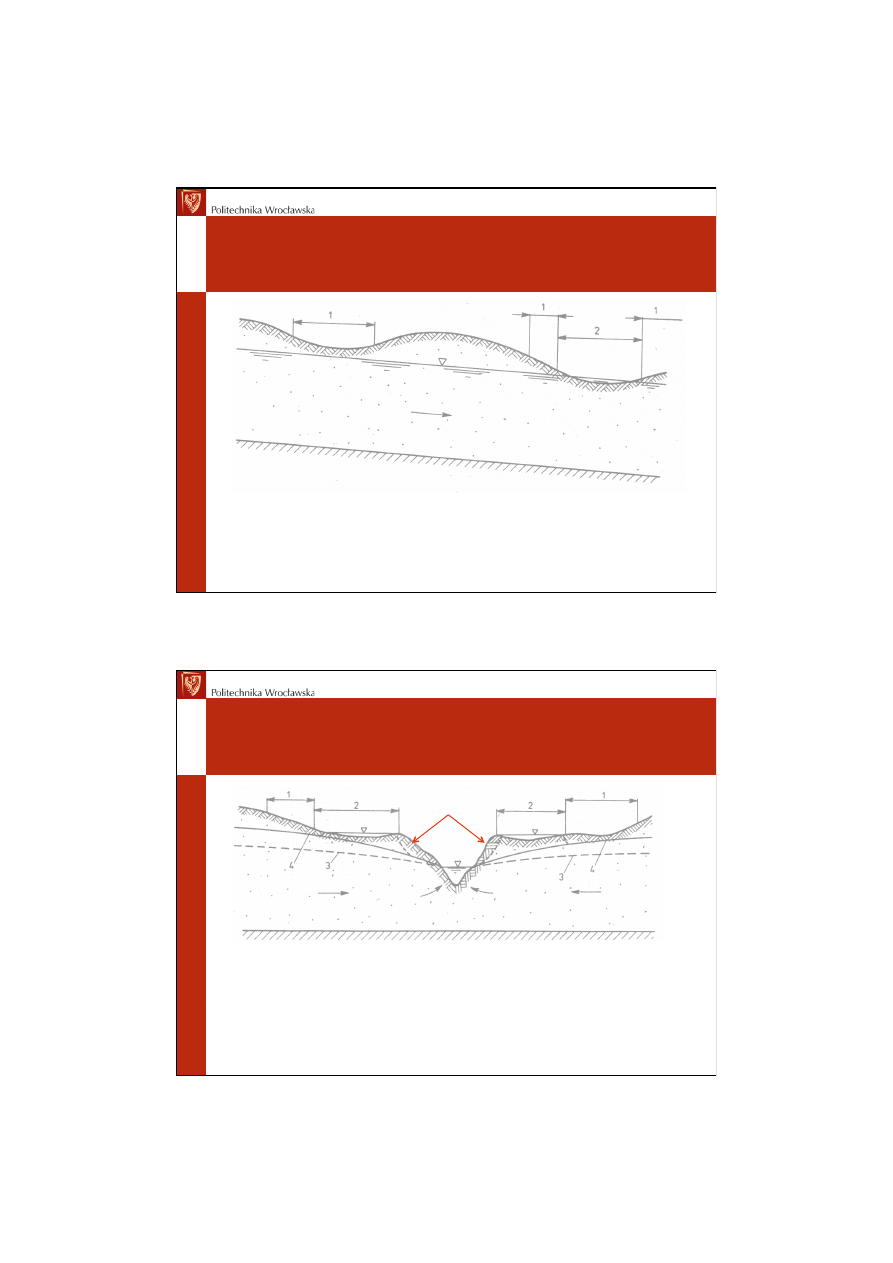

Przykłady  podtopień  naturalnych  –  rzeźba

terenu



Zabagnienia  i  podtopienia  na  terenach  o  pofałdowaniem  powierzchni

1 – obszar podmokły (podtopiony)
2 – obszar zabagniony

Przykłady  podtopień  naturalnych  –  rzeźba

terenu



Zabagnienie  i  podtapianie  terenu  doliny  rzecznej  spływającymi  wodami

opadowymi

1 – obszar okresowo podtapiany
2 – obszar okresowo zabagniany
3 – normalny stan wody gruntowej
4 – podwyższony stan wody gruntowej wywołany infiltracją wód opadowych

uszczelniony
brzeg rzeki

22.11.11

18

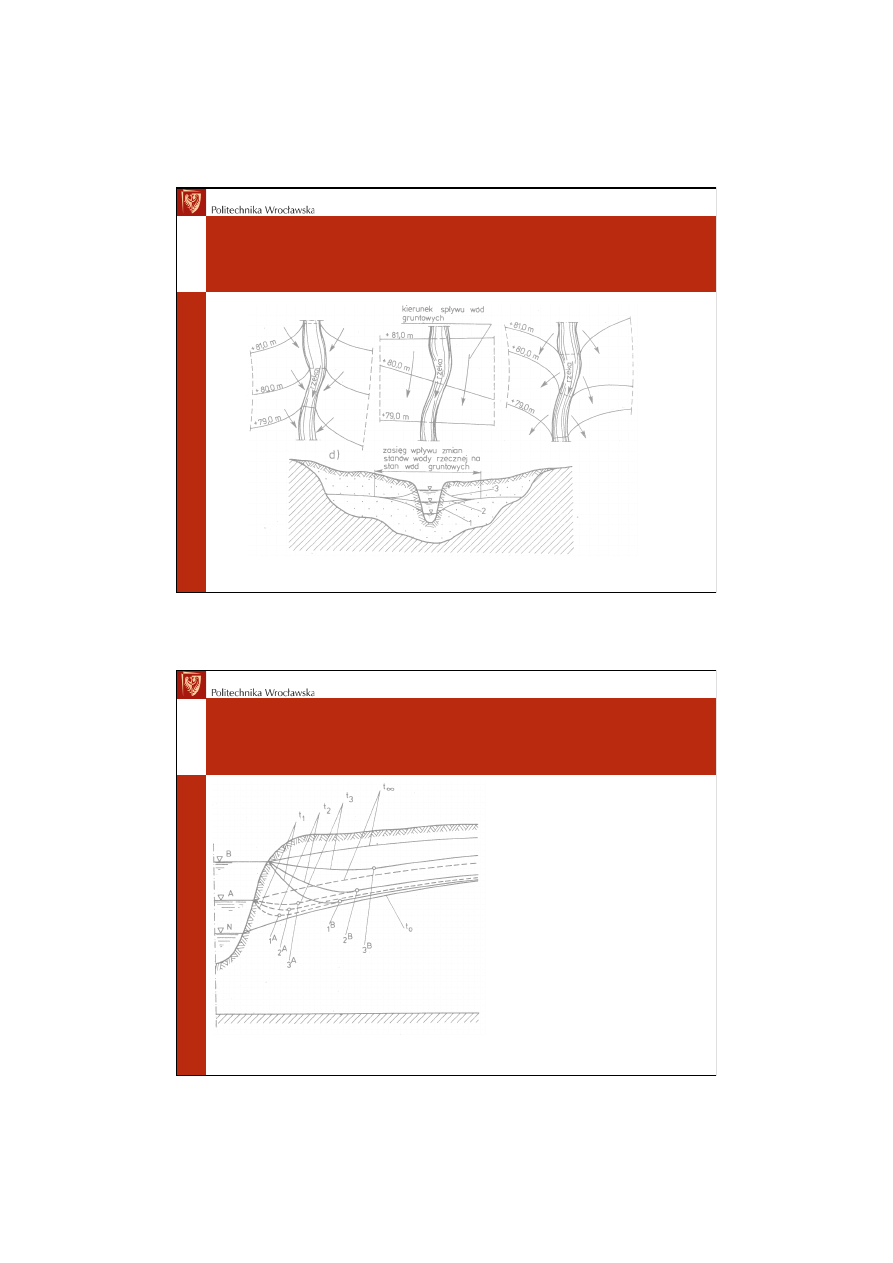

Przykłady  podtopień  naturalnych  –  sieć

hydrograficzna



Układ  hydroizohips  w  dolinie  aluwialnej  w  zależności  od  stanów  wody  w

rzece

1  -­‐  Stany  niskie

2  -­‐  Stany  średnie

3  -­‐  Stany  wysokie

Przykłady  podtopień  naturalnych  –  sieć

hydrograficzna



Granica  zasięgu  infiltracji  wody  rzecznej  do  gruntu  w  zależności  od  wzrostu

stanów  wody  w  rzece  i  czasu  ich  trwania

1

A

÷  3

A

 –  granica  zasięgu  infiltracji  rzeki

do  gruntu  przy  wzroście  stanu  wody
do  poziomu  A  po  czasie  t

1

 ÷  t

2

1

B

÷  3

B

 –  granica  zasięgu  infiltracji  rzeki

do  gruntu  przy  wzroście  stanu  wody

do  poziomu  B  po  czasie  t

1

 ÷  t

2



22.11.11

19

Przykłady  podtopień  naturalnych  –  budowa

geologiczna  i  warunki  hydrogeologiczne



Niekorzystne  ukształtowanie

nieprzepuszczalnego  podłoża
powodujące  podmoknięcie  budowli

Niekorzystne  ukształtowanie

nieprzepuszczalnego  podłoża
powodujące  zabagnienie  gruntu

Przykłady  podtopień  naturalnych  –  budowa

geologiczna  i  warunki  hydrogeologiczne



Podtopienie  i  zabagnienie  gruntu  wodą  kapilarną

22.11.11

20

Przykłady  podtopień  naturalnych  –  budowa

geologiczna  i  warunki  hydrogeologiczne



Zasilanie  powierzchniowych  warstw  gruntu

wodami  naporowymi  przez:


-­‐ okno  hydrogeologiczne

-­‐   szczelinę  uskokową

-­‐   bezpośredni  kontakt  (na  wychodniach

wodonośnych  warstw  podłoża)

Przykłady  podtopień  naturalnych  –  budowa

geologiczna  i  warunki  hydrogeologiczne



Podtopienie  i  zabagnienie  terenu  napływającą  wodą  gruntową

22.11.11

21

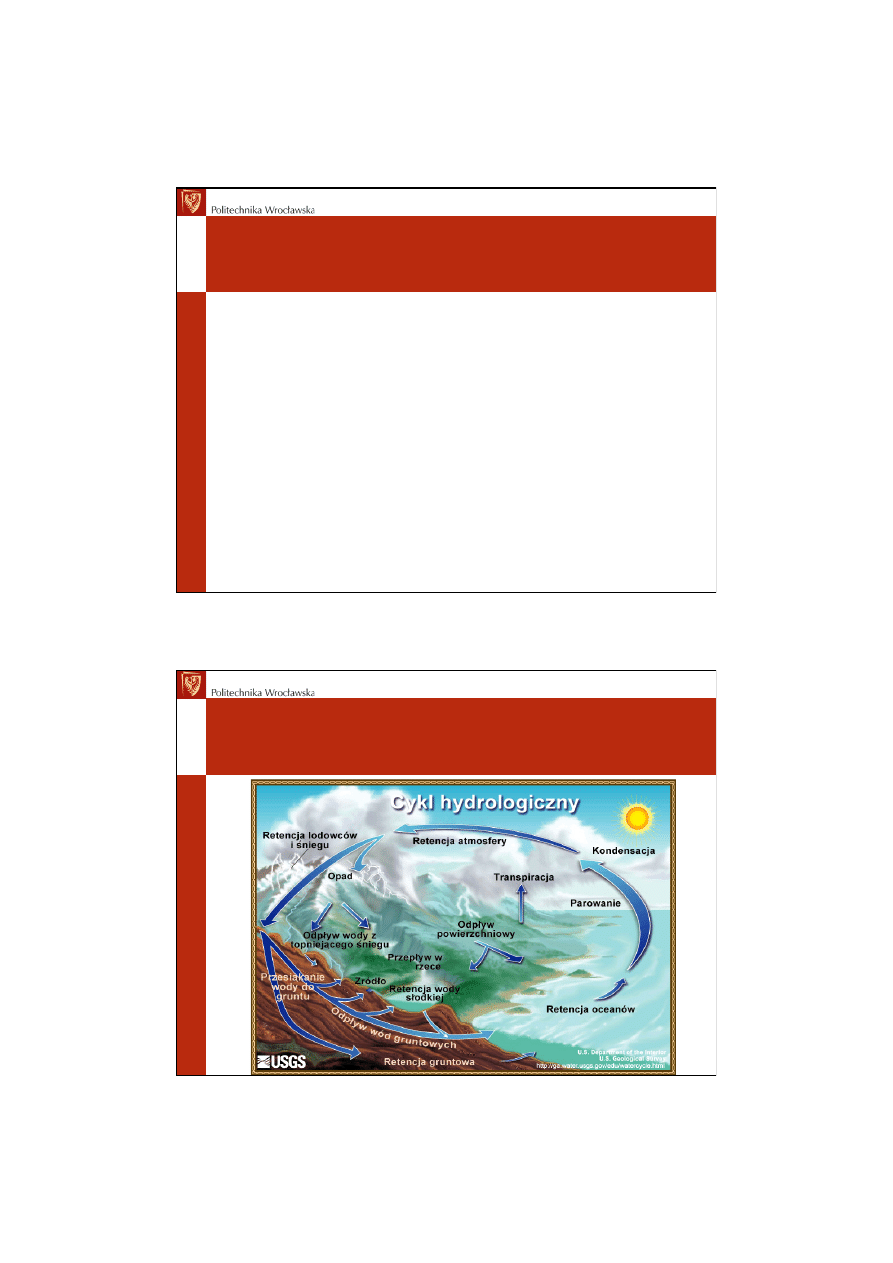

Bilans  wodny  –  siły  powodujące  krążenie  wody



•  Woda  występująca  na  Ziemi  zmienia  swoje

stany  skupienia  pod  wpływem  różnych  sił  i

czynników  przyrody

•  Najważniejszymi  czynnikami  powodującymi

poruszanie  się  wody  w  przyrodzie  są:

–  energia  cieplna  (Słońce)
–  siła  ciężkości  (energia  potencjalna)
–  przyciąganie  Słońca  i  Księżyca
–  siła  międzycząsteczkowa
–  działalność  człowieka

Energia  cieplna  i  energia  potencjalna



•  Energia  cieplna  powoduje  parowanie  i  podnoszenie

cząsteczek  wody  w  górne  warstwy  atmosfery

•  Cząsteczki  wody  znajdujące  się  w  powietrzu

atmosferycznym  w  postaci  pary  wodnej  podlegają

działaniu  wiatrów,  które  transportują  je  często  ma

bardzo  duże  odległości

•  Energia  potencjalna  powoduje  ruch  cząsteczek  wody

skierowany  ku  Ziemi

•  Cząsteczki  wody  występujące  na  lądach  spływają  z

miejsc  wyżej  położonych  do  miejsc  niżej  położonych  i

uchodzą  rzekami  do  mórz  i  oceanów  (prądy  oceaniczne)

22.11.11

22

Fazy  obiegu  wody



•  Obieg  wody  odbywa  się  w  dwóch  fazach:

–  atmosferycznej  w  której  woda  w  postaci  pary

wodnej  uchodzi  z  powierzchni  ziemi  do  atmosfery  i

pozostaje  w  niej  do  czasu  skroplenia  i  powrotu  na

ziemię  w  postaci  opadu  atmosferycznego

–  litosferycznej  w  której  woda  przebywa  na

powierzchni  ziemi  lub  w  gruncie  w  ciekłym  lub

stałym  stanie  skupienia

Obieg  wody



22.11.11

23

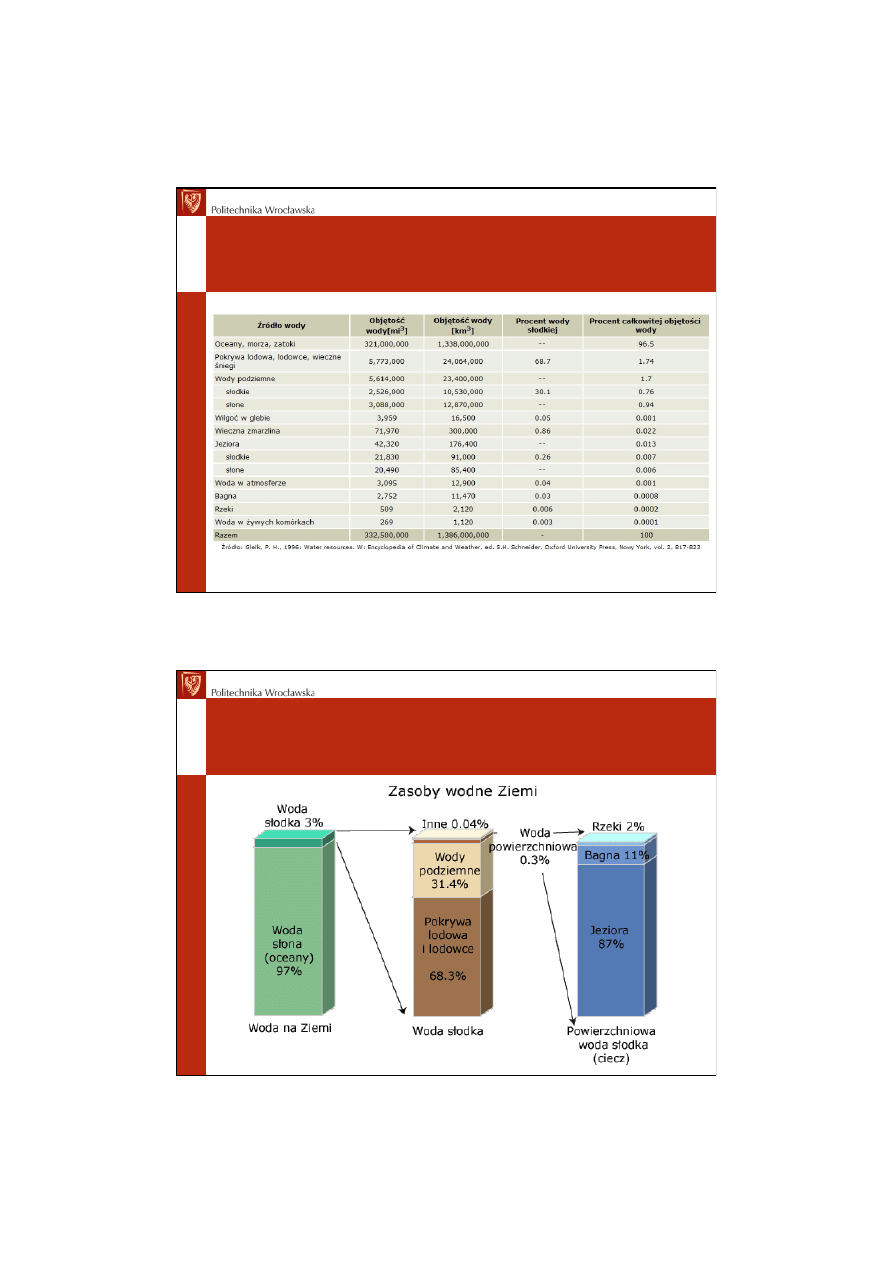

Zasoby  wodne



Zasoby  wodne  –  udział  procentowy



22.11.11

24

Równanie  bilansu  wodnego



P  +  K  +  D

1

 +  Q

1

 =  E  +  D

2

 +  Q

2

 +  DR



gdzie:
P  –  opady  atmosferyczne

K  –  kondensacja  pary  wodnej
D

1

 i  D

2

 –  dopływ  i  odpływ  wód  powierzchniowych

Q

1

 i  Q

2

 –  dopływ  i  odpływ  wód  podziemnych

D

R  –  zmiana  zasobów  wody  (powierzchniowej  i

podziemnej)

Bilans  wykonuje  się  dla  określonego  obszaru  i  w

określonym  okresie  czasu  (w  m

3

,  mm,  m)

Opady  atmosferyczne  -­‐  P



22.11.11

25

Osady  atmosferyczne  –  kondensacja  ukryta  -­‐  K



•  Osady  dzielimy  na  płynne  i  stałe:

–  rosa
–  mgła  rosząca
–  szron
–  szadź
–  okiść
–  biała  rosa
–  gołoledź

Parowanie  terenowe  -­‐  K



•  Wyróżniamy  parowanie:

–  z  wolnej  powierzchni  zbiorników  wodnych
–  z  szaty  roślinnej
–  z  pokrycia  i  powierzchni  terenu
–  z  gleby
–  sublimacja  śniegu  i  lodu

22.11.11

26

Odpływ  –  D

1

 i  D

2

,



Q

1

 i  Q

2

•  Odpływ  dzielimy  na:

–  spływ  powierzchniowy  wód  pochodzenia

atmosferycznego  (D

1

 i  D

2

)

–  odpływ  wód  podziemnych  (Q

1

 i  Q

2

)

Spływ  powierzchniowy



•  Im  mniejszy  obszar  tym  większą  rolę  w

odpływie  odgrywa  spływ  powierzchniowy

•  W  bilansach  niewielki  obszarów  i  krótkich

okresów  należy  oddzielnie  traktować  spływy  po

powierzchni  terenu  i  odpływu  drogą  wsiąkania  i

przesączania  podziemnego

22.11.11

27

Spływ  powierzchniowy



•  Sumaryczna  wielkość  spływu  w  okresie

obliczeniowym  to:







 D

2

 =  ψ  P

gdzie:

 ψ  –  współczynnik  spływu
 P  –  suma  wysokości  opadów  (deszcz  +  śnieg),

mm

Odpływ  podziemny



•  Odpływ  podziemny  odbywa  się  w  sposób  ciągły

–  wyrównuje  przepływy  w  strumieniach  i

rzekach  (zasilają  je  podwodnie  lub  poprzez

źródła  w  okresach  suchych,  retencjonuje  wodę

w  okresach  wzmożonego  wsiąkania)

•  Przy  krótkich  okresach  (mniej  niż  rok)  ze

względu  na  retencję  wody  w  gruncie  należy

przeprowadzić  dokładny  bilans  wód

podziemnych

22.11.11

28

Składniki  bilansu  wód  podziemnych  (krótki  okres

bilansowania)



•  Składniki  bilansu  wód  podziemnych:

–  wsiąkanie  opadów  atmosferycznych  oraz  wód  strumieni  i

rzek

–  dopływ  obcych  wód  podziemnych  (z  przyległych  obszarów)

–  kondensacja  pary  wodnej  w  strefie  nawietrzonej  (aeracji)

–  dopływ  wód  głębinowych  (juwenilnych)

–  odpływ  podwodny  i  przez  źródła  do  strumieni  i  rzek

–  odpływ  podziemny  do  przyległych  obszarów

–  parowanie  podziemne  do  strefy  nawietrzonej  oraz  pobór

wody  przez  rośliny

–  pobór  wody  przez  ujęcia  wodociągowe  i  urządzenia

melioracyjne

–  straty  wody  na  wiązanie  w  procesach  geochemicznych
