Konfiguracja sieci VLAN

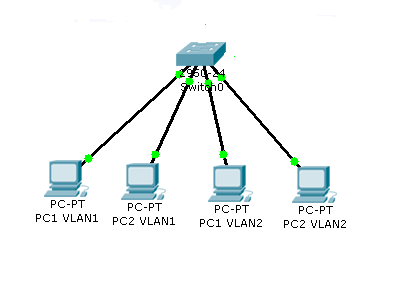

Zadanie 1. Konfiguracja dwóch sieci VLAN

1. Wykorzystując sprzęt laboratoryjny utworzyć wycinek sieci komputerowej pokazanej na rysunku.

2. Na wszystkich węzłach PC-PT uruchomić program do przechwytywania ramek (np.

Ethereal). Sprawdzić wzajemną osiągalność wszystkich komputerów PC-PT.

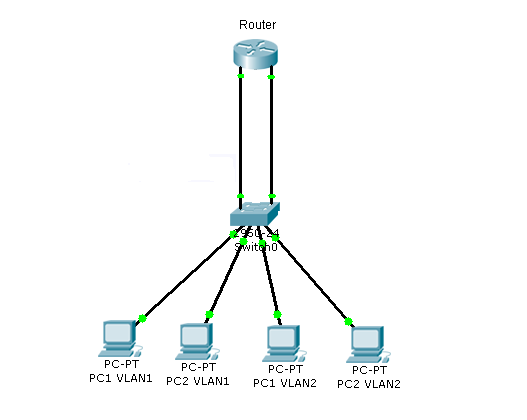

Zadanie 2. Routing między dwoma sieciami VLAN (router z dwoma portami) 1. Wykorzystując sprzęt laboratoryjny utworzyć wycinek sieci komputerowej pokazanej na rysunku.

2. Na wszystkich węzłach PC-PT uruchomić program do przechwytywania ramek (np.

Ethereal). Sprawdzić wzajemną osiągalność wszystkich komputerów PC-PT.

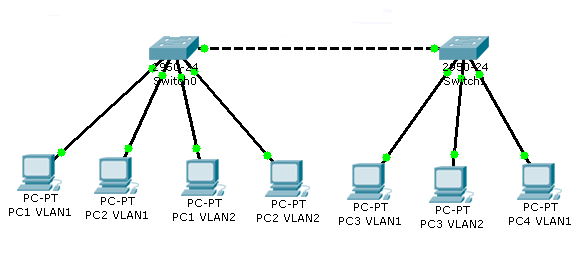

Zadanie 3. Konfiguracja dwóch sieci VLAN na dwóch przełącznikach

1. Wykorzystując sprzęt laboratoryjny utworzyć wycinek sieci komputerowej pokazanej na rysunku.

2. Na wszystkich węzłach PC-PT uruchomić program do przechwytywania ramek (np.

Ethereal). Sprawdzić wzajemną osiągalność wszystkich komputerów PC-PT.

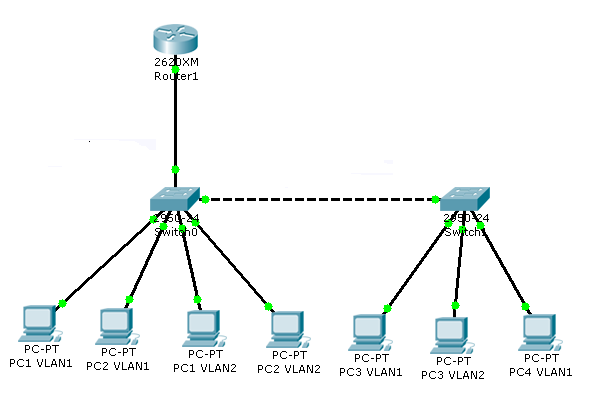

Zadanie 4. Routing między dwoma sieciami VLAN (router jednoportowy)

1. Wykorzystując sprzęt laboratoryjny utworzyć wycinek sieci komputerowej pokazanej na rysunku.

2. Na wszystkich węzłach PC-PT uruchomić program do przechwytywania ramek (np.

Ethereal). Sprawdzić wzajemną osiągalność wszystkich komputerów PC-PT.

Zadanie 5. Konfiguracja protokołu VTP

1. Wykorzystując sieć z zadania 4 skonfigurować protokół VTP, w której Switch0 pracuje w trybie serwera VTP, a Switch1 klienta.

2. Przetestować zachowanie przełączników w czasie dodawania, modyfikowania i usuwania VLAN-ów.

3. Ustawić konfigurację VTP na obu przełącznikach w tryb serwer.

4. Przetestować zachowanie przełączników w czasie dodawania, modyfikowania i usuwania VLAN-ów.
