1

Montaż i instrukcja użytkowania u

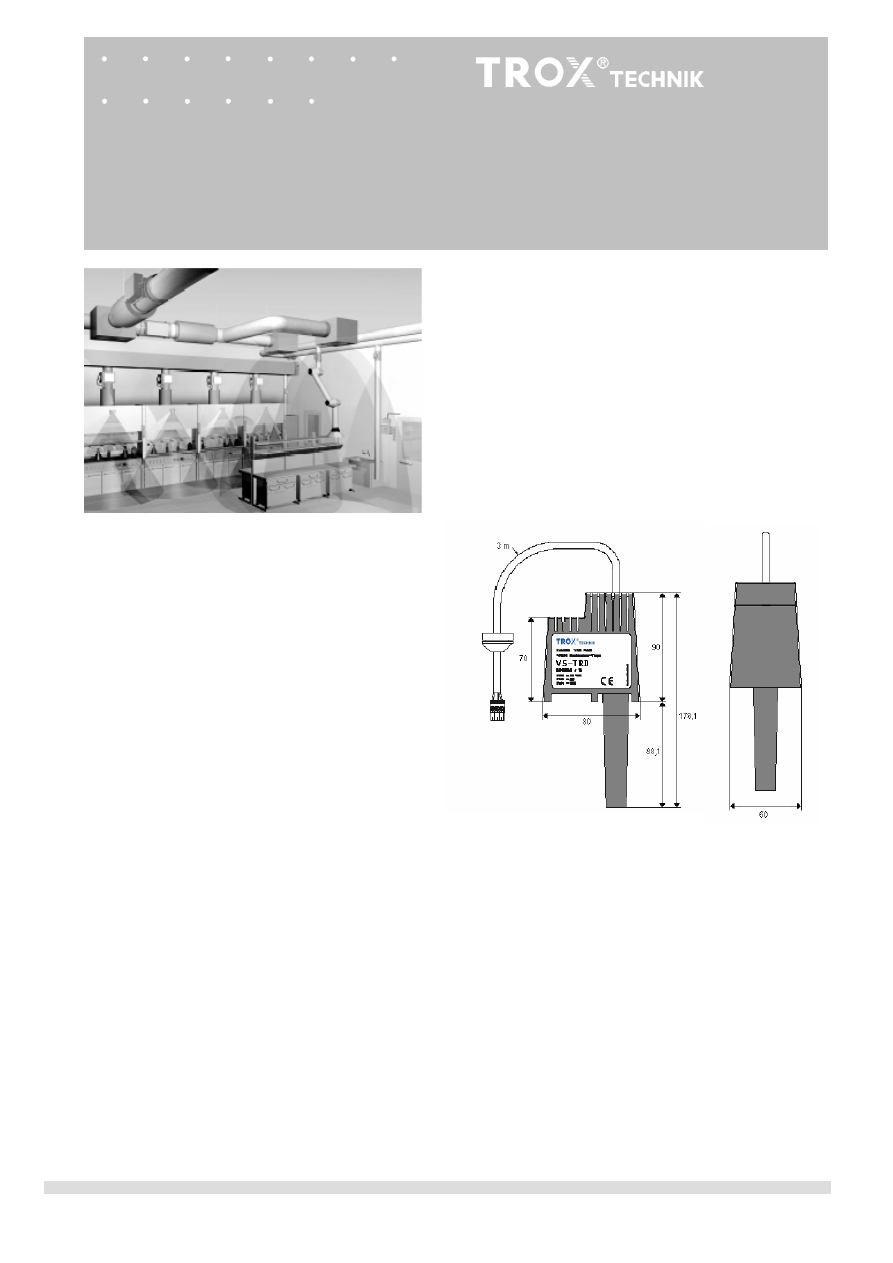

Czujnik prędkości VS-TRD

System LABCONTROL

MI/7.4/5/

PL/1

Dane techniczne

Zasilanie: 24 V AC ±15 %, 50/60 Hz

Temperatura:

10 - 40°C

Wyjście:

1 wyjście analogowe 2-10 V DC

odpowiednik 0 - 1

m

/

s

0 - 1 m/s

Klasa ochrony:

IP 20

Wtyczka:

Phoenix MC 1.5/3-ST-3.81

br (br) =

Zasilanie 24 V AC

ws (wt) =

Zasilanie GND

gn (gn) =

Wyjście analogowe AO

Wymiary:

max. wymiary obudowy: 80 x 90 x 60 mm

max. wysokość montażu: 88.1 mm

D

e

si

g

n

ch

a

n

g

e

s

re

se

rve

d

·

A

ll

ri

g

h

ts

re

se

rve

d

©

T

R

O

X

G

m

b

H

(

0

6

/2

0

0

7

)

Oddział w Polsce

Uwaga!

Przed zainstalowaniem i uruchomieniem

należy przeczytć tę instrukcję!

Zakres stosowania VS - TRD

Czujnik prędkości VS - TRD mierzy prędkość w oknie
pomiarowym urządzenia laboratoryjnego i

generuje odpowiedni

analogowy sygnał wyjściowy 2-10 V DC.

We współpracy z regulatorami przepływu TROX bazującymi

na LABCONTROL TCU - II lub TCU - LON - II, czujnik jest

stosowany do regulacji zmiennego strumienia przepływu.

Alternatywnie VS - TRD może też zostać

zamontowany wraz

z TROX LABCONTROL system TFM do monitorowania prędkości

w oknie pomiarowym. Czujnik VS - TRD jest umieszczony dla

tych funkcji w odpowiedniej pozycji na urządzeniu
laboratoryjnym. Proszę zwrócić uwagę na schemat
podłączeń na kolejnej stronie.

Instrukcje bezpieczeństwa

Montaż i instalację elektryczną musi przeprowadzić
wykwalifikowany i przeszkolony personel.

Należy przestrzegać

krajowe i lokalne określone wytyczne i regulacje dla instalacji

elektrycznych. Podczas montażu, instalacji elektrycznej muszą

być przestrzegane ustalone regulacje

techniczne, szczególnie

te związane z bezpieczeństwem i higieną

Instalacja elektryczna

Przetwornik jest dostarczony z 3 m przewodem elektrycznym
gotowym do podłączenia do systemów sterujących. Zielona
3-polowa wtyczka Phoenix musi być dopasowana do
kontaktu na TCU - II odpowiednio płycie sterownika TCU -
LON – II.

Instrukcje montażowe

1. Należy zachować dostęp do urządzeń w celu

ułatwienia prac serwisowych.

2. Otwór o średnicy 21-22.5 mm musi zostać

wywiercony na szczycie urządzenia laboratoryjnego.

3. Średnica otworu musi zostać wykonana dokładnie,
inaczej może występować błąd pomiarowy,

spowodowany przepływem strumienia powietrza

poza przetwornikiem.

Ustalenie otworu:

W celu poprawnego

umieszczenia otworu, zastosuj się

do poniższych instrukcji:

1.

należy zapewnić wystarczającą ilość miejsca dla

zainstalowania VS - TRD w wybranej pozycji.

TROX Austria GmbH (Sp. z o.o.)

ul. Techniczna 2

05-500 Piaseczno

tel. [phone]

fax:[phone]

http://www.trox.pl

e-mail: [e-mail]

2

Montaż i instrukcja użytkowania

Czyjnik prędkości VS-TRD

System LABCONTROL

MI/7.4/5/

PL/1

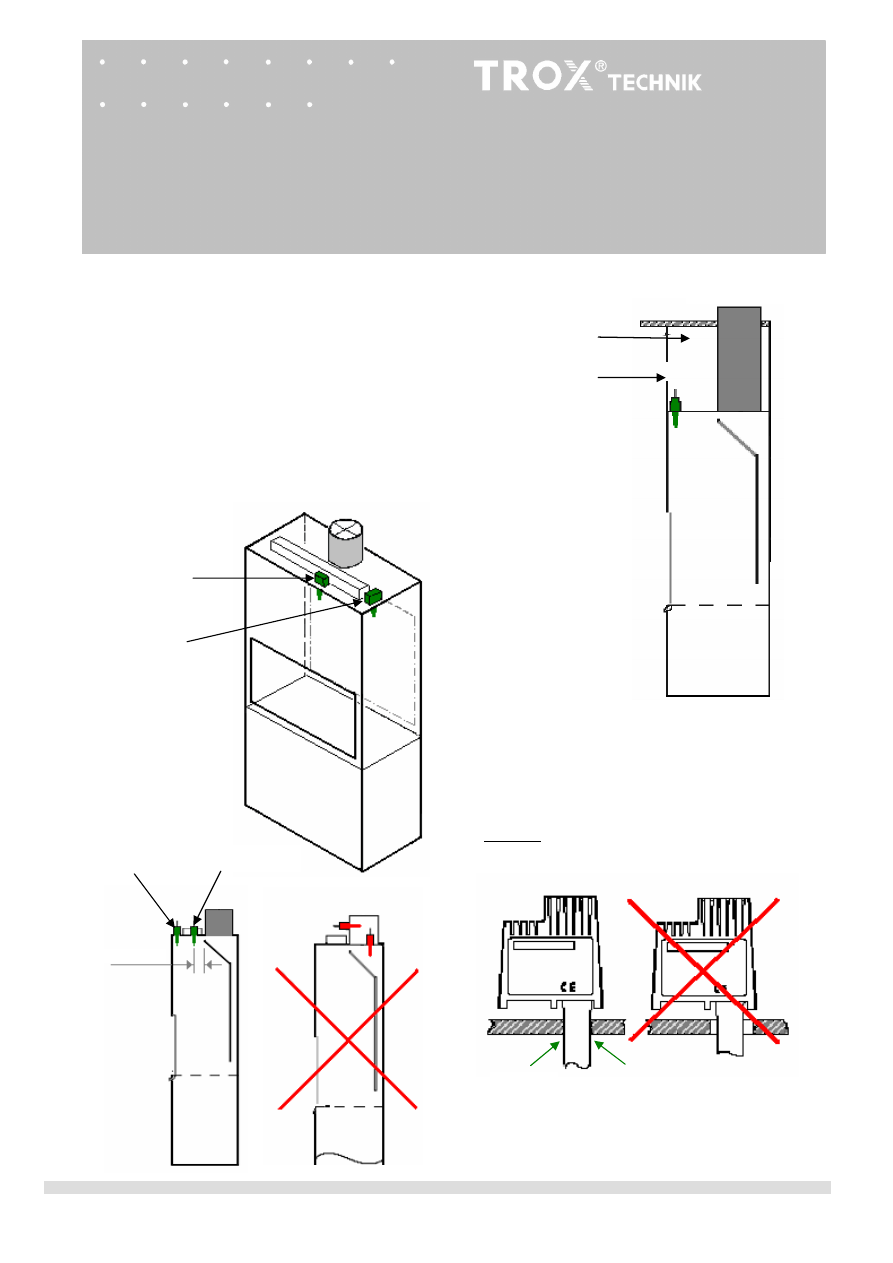

Optymalne miejsce

montażu

Zabronione

miejsce montażu

Szczelne połączenie czujnika z urządzeniem laboratoryjnym

Alternatywne miejsce montażu

Wielkość otwarcia otworu

patrz pkt. 5 (po lewej)

≥ 100 mm

Alternatywne

miejsce montażu

Optymalne miejsce

montażu

Niedozwolony sufit

ciśnieniowy!

Ważne:

Oddział w Polsce

2. wewnątrz urządzenia laboratoryjnego

należy wybrać

obszar, który posiada ustalony strumień powietrza,

nie turbulentny (laminarny przepływ powietrza).

3. VS - TRD nie powinien być narażany na jakikolwiek
strumień powietrza na zewnątrz urządzenia
laboratoryjnego (np.: instalacja pod nawiewnikami
sufitowymi).
4. VS - TRD nie powinien być instalowany wewnątrz
sufitów ciśnieniowych

5. Jeśli

istnieje różnica ciśnienia między obszarem

wokół przetwornika i pomieszczeniem

, otwór

powienien być na tyle duży aby uniknąć

mierzalnego przepływu powietrza.

Najlepsza możliwa pozycja czujnika jest pokazana
na rysunkach:

Montaż czujnika prędkości w gnieździe:

1. Czujnik prędkości VS - TRD powinien zostać umieszczony
tylko w gnieździe urządzenia laboratoryjnego.
2. Czujnik nie

musi opierać się na urządzeniu laboratoryjnym.

3. Nie

należy przekraczć podanej średnicy otworu

Uwaga

!!!

Przekroczenie średnicy otworu wpłynie negatywnie na
pomiary!
