W

instalacjach niskiego napię-
cia agregat prądotwórczy sta-

nowi rezerwowe źródło zasilania,
zapewniające dostawę energii elek-
trycznej do odbiorników, w przy-
padku przerwy w jej dostawie z sys-
temu elektroenergetycznego. Wiele
współczes-nych obiektów budowla-
nych wymaga dodatkowego zasila-
nia z generatora niskiego napięcia.
Do obiektów tych można zaliczyć:
banki, centrale telefoniczne, centra
komputerowe, centra handlowe, ko-
mercyjne budynki biurowe i inne,
w których należy zabezpieczyć wy-
soki stopień niezawodności zasila-
nia. Zasilanie obiektu budowlanego
z sieci energetycznej oraz z agrega-
tu jest realizowane przez układ SZR,
wyposażony w blokadę mechanicz-
ną i elektryczną uniemożliwiającą
podanie zasilania z obydwu źródeł
jednocześnie. Każda instalacja agre-
gatu prądotwórczego wymaga pro-
jektu technicznego, który należy
uzgodnić w lokalnym Zakładzie
Energetycznym.

Podczas projektowania zasilania

z agregatu należy pamiętać, że sta-
nowi on osobne źródło zasilania,
a projektowana instalacja odbior-
cza wymaga przeprowadzenia osob-
nych obliczeń zwarciowych - oddziel-
nie dla dwóch różnych źródeł prą-
du zwarciowego, którymi są: sys-
tem elektroenergetyczny oraz gene-
rator agregatu, zainstalowany w pro-
jektowanym budynku lub w jego po-
bliżu. Generator, w przeciwieństwie
do systemu elektroenergetycznego,
stanowi źródło „miękkie”, ponie-
waż jego impedancja ulega zmianie
wraz z upływem czasu trwania zwar-
cia, co powoduje odmienność warun-

ków zwarciowych w stosunku do sie-
ci energetycznej, które stanowi źró-
dło „sztywne” (impedancja źródła
transformatora nie ulega zmianie
wraz z upływem czasu zwarcia).

Przed przystąpieniem do wyjaś-

nienia kolejności obliczeń, która
nie różni się od obliczania zwarć
zasilanych przez źródło „sztywne”
i jest wyjaśniona w normach zwar-
ciowych lub wielu podręcznikach,
zostaną wyjaśnione zjawiska zacho-
dzące podczas zwarcia w generato-
rze synchronicznym. Rozpatrzone
zostanie zwarcie trójfazowe gene-
ratora: wewnątrz statora z trzema
uzwojeniami fazowymi (a, b, c) wi-
ruje z prędkością w; rotor mający
uzwojenia wzbudzenia i klatki tłu-
miące w obu osiach d i q (rys. 1).

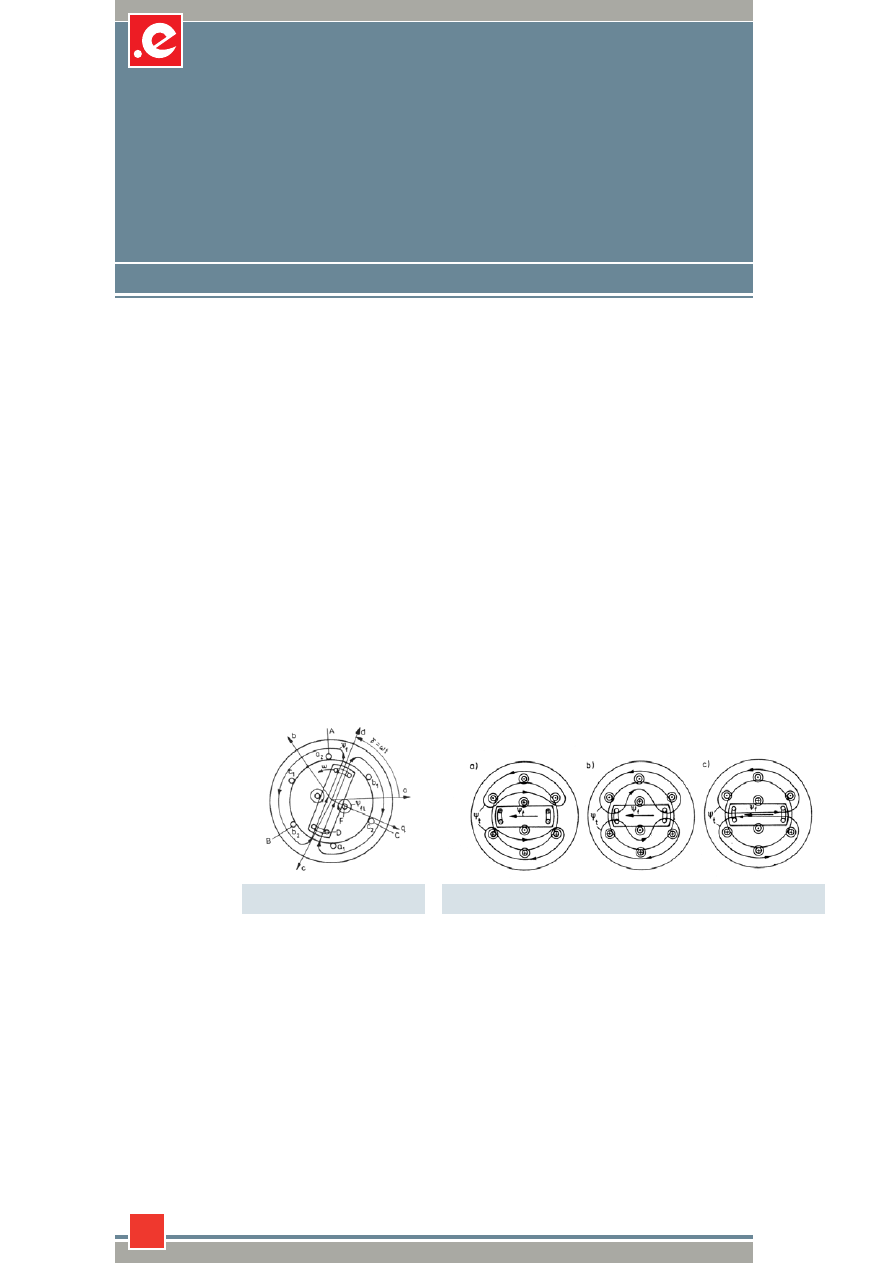

Rys. 1 Schematyczny przekrój

przez maszynę synchroniczną: F -
symbol uzwojenia wzbudzenia, D -
symbol klatki tłumiącej, a

1

, a

2

, b

1

,

b

2

, c

1

,

c

2

– początki i końce uzwojeń

poszczególnych faz A, B, C; a, b, c
– osie uzwojeń poszczególnych faz;
d, q – osie wirnika; Y

f

– strumień

wzbudzenia; Y

fl

– strumień rozpro-

szenia uzwojenia wzbudzenia; g =
wt – kąt położenia osi d wirnika
względem osi uzwojenia fazy A.

Mierzony od osi fazy A kąt osi

wzdłużnej d rotora wynosi g = w*t.
Strumień rotora wywołuje pod-
czas pracy ustalonej gwiazdę SEM
w uzwojeniach statora. Przed wy-
stąpieniem zwarcia, każde z uzwo-
jeń posiada pewną energię magne-
tyczną. Zwarcie generatora, jako
źródła napięcia, powoduje powsta-
nie okresowego prądu zwarcia. Dla
zachowania ciągłości skojarzeń ma-
gnetycznych, w każdym z zamknię-
tych uzwojeń wyzwalają się prą-
dy pochodzące od energii pola ma-
gnetycznego. W uzwojeniu wzbu-
dzenia i w uzwojeniach tłumiących,
w pierwszej chwili zwarcia powsta-
ją prądy podtrzymujące poprzed-
nie wartości strumienia skojarzo-
nego z tymi uzwojeniami. W rezul-
tacie strumień stojana pochodzący

od prądu zwarcia w pierwszej chwi-
li nie może przejść przez uzwojenie
wirnika. Stan maszyny synchronicz-
nej, w którym strumień omija wir-
nik, nazywa się stanem podprzej-
ściowym.

Rezystancja uzwojeń wirnika po-

woduje, że powstałe w nich prą-
dy znikają wskutek zamiany ener-
gii magnetycznej uzwojenia na cie-
pło. Rezystancja uzwojeń tłumiących
jest duża i prąd bardzo szybko zani-

ka. Tak więc w krótkim czasie po wy-
stąpieniu zwarcia, strumień stojana
pochodzący od prądu zwarcia może
wejść w część wirnika. Stan gene-
ratora, w którym strumień stojana
jest jeszcze wypychany poza uzwo-
jenia wzbudzenia, nazywa się sta-
nem przejściowym. Zanikanie prą-
du w uzwojeniu wzbudzenia jest
dość powolne (małe rezystancje).
Prąd znika jednak po pewnym cza-
sie i strumień stojana może bez
przeszkód przejść przez cały wirnik.
Stan ten nazywa się stanem ustalo-
nym zwarcia.

Reaktancja uzwojenia zależy od

drogi strumienia tego uzwojenia,
a ten z kolei przechodzi przez drogę
o zmieniającej się oporności magne-
tycznej i dlatego można powiedzieć,
że reaktancja generatora zmienia się

w czasie trwania zwarcia. W pierw-
szej chwili zwarcia (stan podprzej-
ściowy) strumień omija cały wirnik,
przechodząc przez długą szczelinę.
Reaktancja odpowiadająca tej sytu-
acji jest mała, nazywana podprzej-
ściową i oznaczana X

d

”. W stanie

przejściowym strumień częściowo
przechodzi przez wirnik i reaktan-
cja odpowiadająca tej sytuacji nosi
nazwę przejściowej, wyraża ją sym-
bol X

d

’. W stanie ustalonym zwarcia

metody badań przed

porażeniem i ocena

bezpieczeństwa elektrycznego

w instalacjach i urządzeniach niskiego napięcia zasilanych z agregatów

mgr inż. Zdzisław Strzeżysz*), mgr inż. Julian Wiatr

Rys. 1 Schematyczny przekrój przez ma-

szynę synchroniczną

Rys. 2 Przebiegi wypychanego poza wirnik strumienia stojana: a) stan podprzejściowy,

b) stan przejściowy, c) stan ustalony

o c h r o n a

z w a r c i o w a i p r z e c i ą ż e n i o w a

background image

n r 4 / 2 0 0 4

59

w w w . e l e k t r o . i n f o . p l

występuje reaktancja synchroniczna
i jest oznaczana X

d

.

Dla przykładu:
X

d

” = 18%

X

d

’ = 36%

X

d

= 200% w stosunku do impedan-

cji generatora:

Z

U

S

X

X

rG

NG

NG

rG

NG

=

=

2

gdzie:
Z

rG

– impedancja generatora [W]

U

NG

– napięcie znamionowe genera-

tora w [kV]
S

NG

– moc znamionowa generatora

w [MVA].

W stosunku do przypadku zwar-

cia zasilanego sieci elektroener-
getycznej, mamy do czynienia ze
zwarciem o zmieniającej się reak-
tancji. W rezultacie zmian reaktan-
cji generatora, zmianie musi ulegać
amplituda składowej okresowej prą-
du zwarcia. W przebiegu czasowym
zwarcia można wyróżnić trzy skła-
dowe odpowiadające poszczegól-
nym stanom. Pierwsza część skła-
dowej okresowej znika ze stałą cza-
sową T

d

” znikania prądu w uzwoje-

niu tłumiącym. Część druga zani-
ka ze stałą czasową T

d

’. Część trze-

cia odpowiada reaktancji synchro-
nicznej i jest stała. Przebieg prądu
zwarcia w stanie jałowym generato-
ra przedstawia rysunek 3.

Przedstawione rozważania doty-

czą generatora w stanie jałowym, co
jest wystarczające dla zrozumienia
zachodzących w nim zjawisk pod-
czas zwarcia. W stanie obciążonym
przebiegi czasowe posiadają po-
dobne przebiegi, lecz różne warto-
ści sił elektromotorycznych, wystę-
pujących na jego zaciskach, powodu-
ją, że poszczególne część składowe
prądu zwarciowego mogą się różnić
od przebiegów stanu ustalonego. Na
przebieg prądu zwarcia ma również
duży wpływ sposób regulacji napię-
cia i niesymetria magnetyczna wir-
nika. Wpływ regulacji napięcia na
prądy zwarcia zależy od rodzaju
wzbudzenia i parametrów regula-
tora wzbudzenia. Niesymetria ma-
gnetyczna wirnika jest powodem
tego, że reaktancja podprzejścio-
wa przyjmuje wartości pośrednie
między X

d

i X

q

, przy czym zmiany

wokół wartości średniej zachodzą
z podwójną częstotliwością, co po-
woduje, że w prądzie zwarcia poja-
wia się składowa z podwójną często-
tliwością. Obliczenie początkowego
prądu zwarcia I

k

” na zaciskach ge-

neratora, zgodnie z normą zwarcio-
wą, wykonuje się przy wykorzysta-
niu następującego wzoru:

I

E
Z

c U

K R

jX

NG

G

rG

G

G

G

=

=

+

"

max

""

(

)

3

K

U

U

c

x

G

k

NG

d

rG

=

+

max

"

sin

1

ϕ

gdzie:
E” – siła elektromotoryczna pod-
przejściowa [kV],
X

G

” – względna reaktancja podprzej-

ściowa [-],
R

G

– rezystancja generatora [W],

I

NG

– prąd znamionowy generato-

ra [kA],
sinj

rG

– obliczany na podstawie

współczynnika mocy znamionowej
generatora cosj

rG

,

K

G

– współczynnik korekcyjny impe-

dancji generatora,
U

k

– napięcie w miejscu zwarcia,

U

NG

– napięcie na zaciskach gene-

ratora.
Pozostałe oznaczenia jak wyżej.

Konieczność wprowadzenia

współczynnika korekcyjnego impe-
dancji generatora wynika z norma-
tywnej konieczności stosowania jed-
nakowej wartości siły elektromoto-
rycznej każdego źródła prądu zwar-
ciowego, która różni się od siły elek-
tromotorycznej podprzejściowej ge-

neratora. Na rysunku 4 został przed-
stawiony uproszczony wykres wek-
torowy maszyny synchronicznej
wyjaśniający konieczność wprowa-
dzenia współczynnika korekcyjne-
go, którego celem jest wyelimino-
wanie dużego błędu, jaki powstał-
by w przypadku przyjęcia wartości
znamionowej reaktancji podprzej-
ściowej generatora.

prąd udarowy i

P

Kolejnym etapem obliczeń jest wy-

znaczenie prądu udarowego i

p

, który

obliczamy z poniższego wzoru:

i

I

pG

k

=

χ

2

"

c - współczynnik udaru obrazujący,
w jakim stosunku – w wyniku wystą-
pienia składowej nieokresowej i

DC

prąd zwarciowy udarowy jest więk-
szy niż początkowa amplituda skła-
dowej okresowej I

k

”.

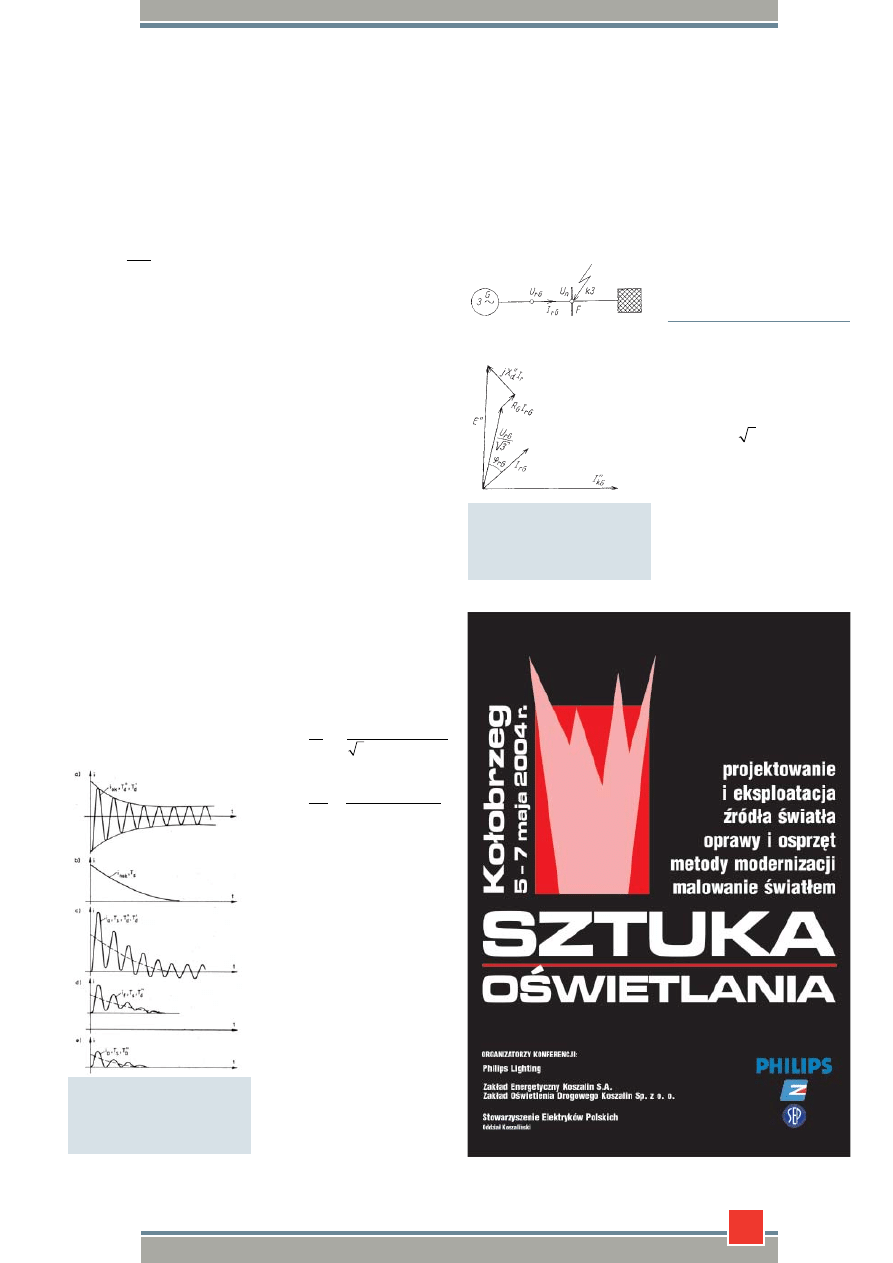

Rys. 3 Przebiegi prądów z uwzględnie-

niem stałych czasowych: a) składowa

okresowa prądu fazy A, b) składowa nie-

okresowa prądu zwarcia, c) wypadkowy

prąd fazy A, d) prąd w uzwojeniu wzbu-

dzenia, e) prąd w klatce tłumiącej

Rys. 4 Korekta impedancji generatora przy

zwarciu zlokalizowanym w jego po-

bliżu: a) lokalizacja zwarcia

b) uproszczony wykres wekto-

rowy maszyny synchronicznej do

wyznaczenia sem podprzejściowej

background image

60

w w w . e l e k t r o . i n f o . p l

n r 4 / 2 0 0 4

W przypadku, gdy jedynym źró-

dłem prądu zwarciowego jest lokal-
ny generator, co zostało spełnione
w omawianym przypadku, do wy-
znaczenia współczynnika c należy
się posłużyć fikcyjną wartością R/
X=0,15, mimo że w generatorach
niskiego napięcia wynosi on R/X=
0,03. Przyjęcie takiej wartości (po-
wszechnie akceptowanej) wynika
ze zbyt dużej wartości współczynni-
ka c uzyskiwanego dla wartości R/X
= 0,03. Uzyskana z poniższego wzo-
ru wartość współczynnika udaru:

χ =

+

=

+

=

− ∗

1 02

0 98

1 02

0 98

1 64

3

3 0 15

,

,

,

,

,

,

e

e

R
X

i tak jest bardzo duża, jak na urzą-
dzenie niskiego napięcia. Można ją
przyjąć tylko przy zwarciu na zaci-
skach generatora, ale i w tym przy-
padku ulega ona silnemu zmniej-
szeniu, wraz ze wzrostem długo-
ści przewodów łączących generator
z rozdzielnicą, ponieważ wzrasta
stosunek R/X i rośnie wartość sta-
łej czasowej T:

T

X

R

k

k

=

ω

gdzie:
X

k

– reaktancja obwodu zwarciowe-

go w [W],
R

k

– rezystancja obwodu zwarciowe-

go w [W],

X

X

X

R

R

R

k

G

L

k

G

L

=

+

=

+

''

X

L

=0,08*L [W] – dla linii niskiego na-

pięcia w [W],
L – długość linii w [km],

R

L

S

L

=

γ

rezystancja linii w [W],
S - przekrój przewodu w [mm

2

],

g - konduktywność materiału przewo-

dowego w [µ W*mm

2

],

X

L

, R

L

– odpowiednio reaktancja oraz

rezystancja linii łączącej generator
z rozdzielnicą.

Należy jednak pamiętać, że fikcyj-

na wartość X/R = 0,15 może być wy-

korzystana tylko do obliczenia prą-
du udarowego i błędem byłoby przyj-
mowanie jej do oceny znikania skła-
dowej nieokresowej przy oblicza-
niu prądu wyłączeniowego niesy-
metrycznego lub prądu zastępcze-
go cieplnego. Do obliczania znika-
nia składowej nieokresowej przyj-
muje się rezystancję generatora ni-
skonapięciowego R

G

= 0,03*X

d

”, czy-

li R/X = 0,03.

prąd wyłączeniowy I

basym

Prąd zwarciowy wyłączeniowy

niesymetryczny I

basym

jest to bieżąca

wartość skuteczna prądu zwarciowe-
go i

k

= i

AC

+ i

DC

w chwili rozdziele-

nia styków wyłącznika t

min

(zapale-

nia łuku w bezpieczniku). Bieżąca
wartość składowej okresowej prądu
zwarcia nazywana jest prądem wy-
łączeniowym symetrycznym i wyra-
ża się wzorem:

I

I

b

k

=

µ

''

gdzie:
i

k

– chwilowa wartość prądu zwar-

ciowego,
i

AC

– chwilowa wartość składowej

okresowej,

i

DC

– chwilowa wartość składowej

nieokresowej.

Współczynnik µ, obrazujący

zmniejszanie się wartości składo-
wej okresowej prądu zwarciowego,
można obliczyć ze wzorów zamiesz-
czonych w normie zwarciowej lub
odczytać z charakterystyk przedsta-
wionych na rysunku 5.

Dla pośrednich wartości t

min

sto-

suje się interpolację. Natomiast prąd
wyłączeniowy niesymetryczny obli-
cza się z poniższego wzoru:

I

I

i

I

e

basym

b

DC

k

t

T

=

+

=

+

''

min

µ

2

2

2

W przypadku zwarć odległych

(wyjaśnionych w 3/2002 elektro.in-
fo) od generatora, co ma miejsce, gdy

I

I

kG

rG

''

/

≤ 2

składowa okreso-

wa nie maleje i współczynnik µ = 1.
Wówczas prąd zwarciowy niesyme-
tryczny wyraża się wzorem:

I

I

e

k

I

basym

k

t
T

asym

k

=

+

=

''

''

min

1

2

2

Wartość współczynnika k

asym

moż-

na odczytać z wykresu przedstawio-
nego na rysunku 6.

Jeżeli przy zwarciu odległym sto-

sunek t

min

/T przekracza 1,5 to:

I

I

I

basym

b

K

=

"

prąd zwarciowy ustalony

Dla zwarć odległych od generato-

ra

I

I

k

k

=

''

. W przypadku zwarć

w pobliżu generatora oblicza się war-
tość maksymalną prądu ustalonego
I

k max

= l

max

I

rG

- odpowiadającą mak-

symalnemu wzbudzeniu oraz I

k min

=l

min

I

rG

- odpowiadającą stałemu wzbu-

dzeniu maszyny w stanie biegu jało-
wego. Wartości współczynnika l moż-
na określić z rysunku 7, na którym
X

d sat

jest reaktancją generatora w sta-

nie nasycenia, widzianą z zewnątrz
i stanowi ona odwrotność współ-
czynnika zwarcia k

z

, znanego z teo-

rii maszyn elektrycznych.

zastępczy prąd cieplny

Prąd zwarciowy zastępczy cieplny

I

th

jest to wartość skuteczna prądu

zwarciowego i

k

= i

DC

+ i

AC

, obliczona

dla całego czasu trwania zwarcia T

k

,

do chwili przerwania przepływu prą-
du. Zgodnie z normą zwarciową, jego
wartość wyznacza się ze wzoru:

I

I

m

n

th

k

=

+

''

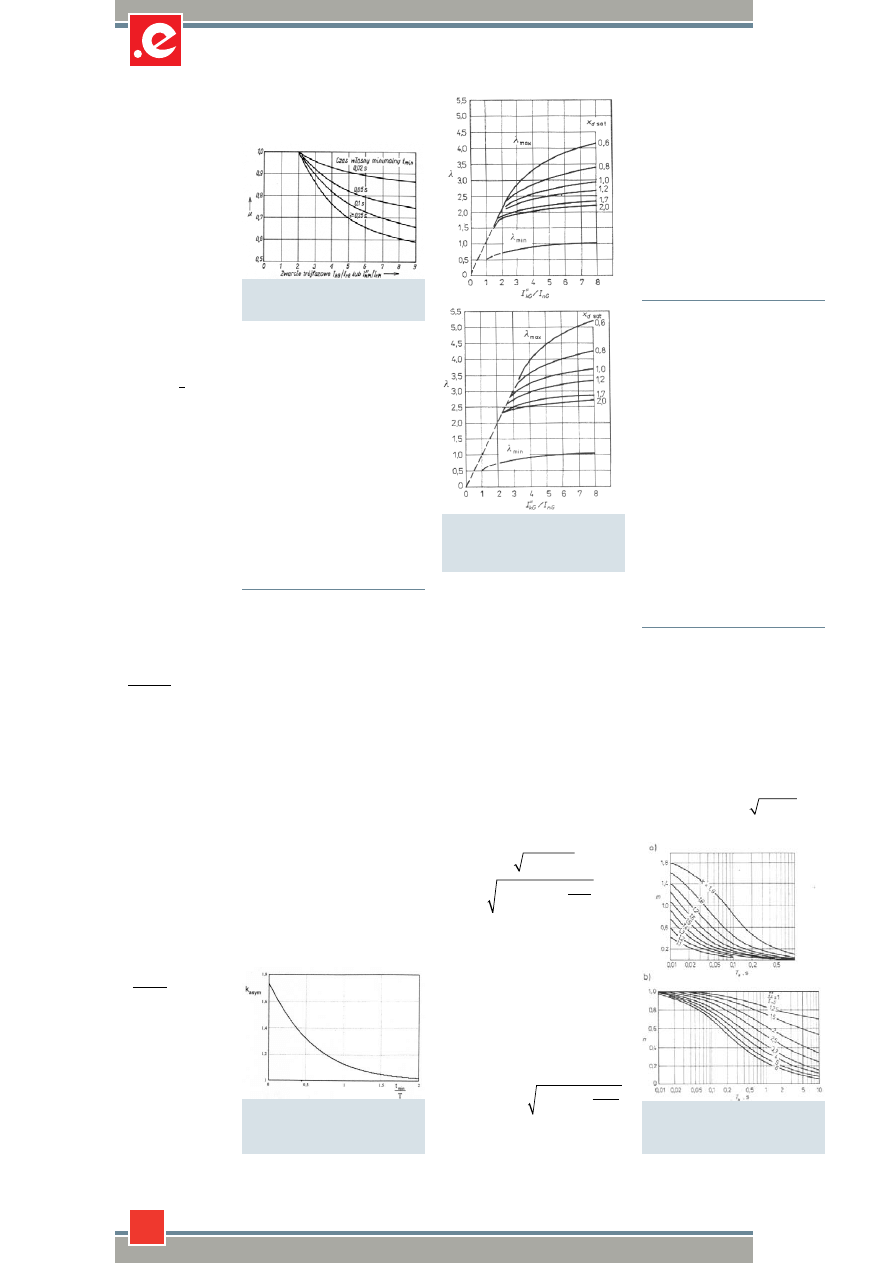

Rys. 5 Współczynnik µ do wyznaczenia

prądu zwarciowego wyłączeniowe-

go symetrycznego generatorów

Rys. 7 Zależność współczynnika l

max

i l

min

od I

kG

’’/ I

rG

: a) dla turbogenerato-

rów, b) dla generatorów z bieguna-

mi jawnymi

Rys. 6 Względne wartości prądu wyłącze-

niowego niesymetrycznego w sto-

sunku do prądu zwarciowego

I

asym

/I

k

” = k

asym

Rys. 8 Zależność współczynników m i n

od czasu trwania zwarcia T

k

: a)

współczynnik m, b) współczyn-

nik n

o c h r o n a

z w a r c i o w a i p r z e c i ą ż e n i o w a

background image

n r 4 / 2 0 0 4

61

w w w . e l e k t r o . i n f o . p l

gdzie:
m – współczynnik uwzględniający
wpływ składowej nieokresowej prą-
du zwarciowego,

n – współczynnik uwzględniający
wpływ cieplny składowej okreso-
wej prądu zwarciowego.
Przy zwarciach odległych, kie-

dy składowa okresowa i

AC

ma nie-

zmienną wartość równą I

k

’’, współ-

czynnik m=1 i prąd zwarciowy za-
stępczy cieplny przyjmuje wartość:

I

m

I

th

k

=

+

1

'

Jeżeli przy zwarciu odległym, czas

trwania zwarcia przekracza 10-krot-
ną wartość stałej czasowej obwo-
du T

k

>10 T, to można przyjmować

I

th

@I

k

’’. Wartość współczynników m

i n można odczytać z wykresów na
rysunku 8.

Rozważania w tym artykule doty-

czą obliczeń największych prądów
zwarciowych, których znajomość
jest niezbędna podczas doboru ka-
bli, przewodów i aparatów elektrycz-
nych. Zupełnie inaczej przedstawia
się problem obliczania zwarć jedno-

fazowych pod kątem ochrony prze-
ciwporażeniowej, gdzie jako środek
ochrony zastosowano samoczynne
wyłączenie podczas zwarć. Zgodnie
z przyjętą klasyfikacją międzynaro-
dową, należy wyróżnić pięć ukła-
dów sieci zasilających:
a) TN-C,
b) TN-C-S,
c) TN-S,
d) TT,
e) IT.

Spośród tych układów do stoso-

wania w instalacjach odbiorczych,
zasilanych z agregatów, najbardziej
odpowiedni jest układ TN-S lub TT,
a w niektórych przypadkach układ
IT. Do zasilania budynków wyko-
rzystuje się powszechnie układ TN-S,
natomiast układ IT, mimo że posiada
wiele zalet, znalazł zastosowanie tyl-
ko w obiektach pływających i latają-
cych, a także jest sporadycznie wyko-
rzystywany w warunkach polowych,
w przypadku, gdy jedynym źródłem
jest agregat prądotwórczy.

Budynki, w których agregat stano-

wi rezerwowe źródło zasilania, zasi-
lane są poprzez układ SZR, wyposa-
żony w blokadę mechaniczną oraz

elektryczną, w celu uniemożliwie-
nia podania zasilania z dwóch róż-
nych źródeł jednocześnie.

Jak zostało przedstawione na

wstępie, zasilanie z każdego ze źró-
deł stanowi osobny zamknięty układ
zasilania.

W przypadku zasilania z sieci elek-

troenergetyki zawodowej, poprawne
zaprojektowanie ochrony przeciwpo-
rażeniowej, przez samoczynne wyłą-
czenie podczas zwarć, nie powodu-
je większych problemów. Natomiast
podczas zasilania z agregatu pojawia-
ją się trudności w poprawnym zapro-
jektowaniu samoczynnego wyłączenia
podczas zwarć. Powodem tych trudno-
ści jest opisana wcześniej zmienność
impedancji obwodu zwarciowego na
zaciskach generatora, co nie występuje
podczas zasilania z sieci energetyki za-
wodowej (parametry systemu elektro-

energetycznego, ze względu na bardzo
dużą moc zwarciową, nie ulegają zmia-
nie podczas trwania zwarcia). Podczas
zwarcia w odbiorniku zasilanym z agre-
gatu, prąd w początkowym okresie uzy-
skuje dużą wartość, która szybko ulega
znacznemu zmniejszeniu i przyjmu-
je on wartość mniejszą od prądu zna-
mionowego generatora agregatu.

Zmniejszenie się prądu zwarciowe-

go jest tym szybsze, im większa jest
odległość agregatu od zasilanych od-
biorników (stosunkowo duża rezy-
stancja kabla zasilającego powoduje
szybkie tłumienie składowej nieokre-
sowej zwarcia). Obwód zwarcia jedno-
fazowego w instalacji zasilanej z agre-
gatu można przedstawić na rysunku
9
, na którym poszczególne symbo-
le oznaczają:
X

kG

– reaktancja zwarciowa genera-

tora,
R

L

– rezystancja przewodu fazowego,

R

PE

– rezystancja przewodu ochron-

nego,
U

o

– napięcie fazowe na zaciskach ge-

neratora,

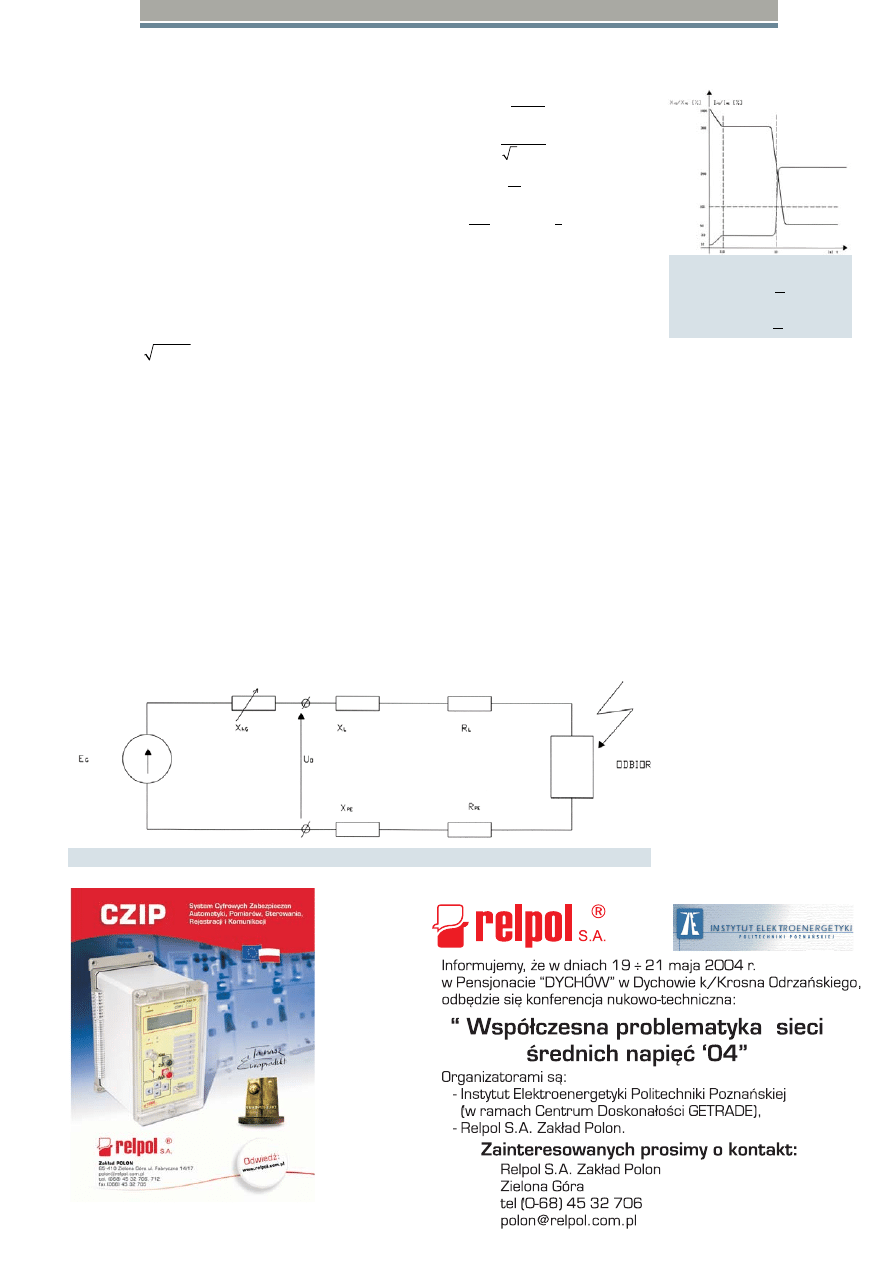

Rys. 10 Unormowane charakterystyki:

a) zmienności reaktancji zwarcio-

wej generatora

X

X

f t

kG

NG

k

1

100

*

%

( )

=

;

b) zmienności prądu zwarciowe-

go generatora, przy zwarciu na

jego zaciskach

X

X

f t

kG

NG

k

1

100

*

%

( )

=

Rys. 9 Schemat jednofazowego obwodu zwarcia w instalacji zasilającej z agregatu

X

U

I

I

S

U

X

U
S

X

X

kG

f

N

N

N

NG

N

N

kG

NG

1

2

1

3

3

100

1

3

100

33

=

=

=

=

*

*

*

%

*

%

%

background image

62

w w w . e l e k t r o . i n f o . p l

n r 4 / 2 0 0 4

E – siła elektromotoryczna źródła za-
silającego zwarcie.

W przypadku, gdy agregat nie posia-

da układu regulacji mocy silnika na-
pędowego oraz regulacji prądu wzbu-
dzenia generatora, to reaktancja ob-
wodu zwarciowego, widziana z zaci-
sków generatora, gwałtownie rośnie,
a prąd zwarciowy maleje poniżej war-
tości prądu znamionowego.

Na rynku wydawniczym odczuwa

się brak literatury, w której znajdo-
wałby się wyczerpujący opis zjawisk
zachodzących podczas zwarcia w ge-
neratorach niskiego napięcia, a więc
i brak wskazówek dotyczących pro-
jektowania ochrony przeciwporaże-
niowej w instalacjach przez nie za-
silanych.

W tym artykule zostały przedsta-

wione podstawowe zjawiska towa-
rzyszące zwarciu w instalacjach zasi-
lanych z agregatów prądotwórczych
niskiego napięcia. W celu popraw-
nego zaprojektowania ochrony prze-
ciwporażeniowej w instalacji zasila-
nej z agregatu, należy posiadać in-
formacje dotyczące jego zachowania
się podczas zwarcia, podane przez
producenta w kartach katalogowych.
Współcześni producenci agregatów
wyposażają silnik napędowy w regu-
lator mocy, a prądnice w regulator prą-
du wzbudzenia z układem forsowania,
który utrzymuje na zaciskach genera-
tora prąd zwarciowy równy trzykrotne-
mu prądowi znamionowemu genera-
tora. Przykładem takich generatorów
mogą być wyroby francuskiej firmy
SDMO, w których podczas zwarcia
regulator prądu wzbudzenia genera-
tora utrzymuje stałą wartość napię-
cia na jego zaciskach, dzięki czemu
prąd zwarciowy przy zwarciu na za-
ciskach generatora przez 10 sekund
utrzymuje wartość I

kG1

= 3 x I

N

. Sy-

tuacja ta pozwala na przyjęcie uprasz-
czającego założenia, pozwalającego wy-
znaczyć wartość reaktancji zwarciowej
generatora dla celów ochrony przeciw-
porażeniowej:
gdzie:
U

f

- napięcie fazowe generato-

ra w [V],
U

N

– napięcie międzyfazowe gene-

ratora w [V],

S

N

– moc pozorna generatora w

[VA],
I

N

– prąd znamionowy generato-

ra w [A],

X

X

kG

NG

1

100

*

%

- wartość impedancji zwar-

ciowej generatora, wyrażona w [%],
którą należy przyjmować do oblicza-
nia skuteczności samoczynnego wy-
łączenia podczas zwarć w instalacji
zasilanej z agregatu (wartość tej re-
aktancji może się różnić od katalo-
gowej wartości reaktancji X

d

’, zaleca-

nej do wyznaczania prądów jednofa-
zowego zwarcia przez niektóre opra-
cowania poświęcone ochronie prze-
ciwporażeniowej).

Na podstawie dotychczasowych

rozważań można sporządzić uprosz-
czoną charakterystykę zmienności
reaktancji zwarciowej dla generatora
i wykres zmienności prądu zwarcio-
wego dla generatora podczas zwarcia
na jego zaciskach:

W celu oceny skuteczności ochro-

ny przeciwporażeniowej przez samo-
czynne wyłączenia podczas zwarć za-
silanych z agregatu, można w sposób
uproszczony (pod warunkiem, że pro-
ducent zapewnia utrzymanie stałej
określonej wartości prądu zwarcia
na zaciskach generatora, w określo-
nym czasie, np. I

kG1

=3*I

NG

) oszaco-

wać prąd zwarciowy w badanym od-
biorniku, przez obliczenie impedan-
cji zwarciowej na zaciskach genera-
tora oraz przez zmierzenie impedan-
cji obwodu zwarciowego z pominię-
ciem impedancji generatora. Całkowi-
ta wartość impedancji zwarciowej sta-
nowi geometryczną sumę reaktancji
generatora, przyjmowaną do obliczeń
zwarciowych, oraz rezystancji i reak-
tancji kabli zasilających oraz przewo-
dów instalacji odbiorczej zasilającej
badany odbiornik.

Z

X

X

R

I

U

Z

I

I

k

kG

k

k

w

k

1

1

0

2

0

2

1

0

1

1

=

+

+

=

(

)

gdzie:
Z

k1

– całkowita impedancja obwo-

du zwarciowego zasilanego z agre-
gatu w [W],

*) Mgr inż. Zdzisław Strzeżysz jest pracownikiem Wojskowej Inspekcji Gospodarki Ener-

getycznej w Warszawie i od wielu lat zajmują się bezpieczeństwem eksploatacji urządzeń
elektroenergetycznych w obiektach budowlanych, podległych Ministrowi Obrony Narodo-
wej oraz agregatów prądotwórczych stanowiących podstawowe źródło zasilania wojskowych
urządzeń polowych. Brak opracowań w zakresie zasilania budynków z rezerwowych źródeł,
którymi są powszechnie stosowane agregaty prądotwórcze o napięciu wyjściowym 3x230/
400 V, daje podstawy do rozpowszechnienia doświadczeń z ich eksploatacji w Wojsku Pol-
skim. Celem autora jest uświadomienie projektantom i osobom zajmującym się eksploata-
cją agregatów, zagrożeń porażeniowych powstających podczas ich eksploatacji oraz wska-
zanie właściwego sposobu projektowania rezerwowego systemu zasilania.Do zadań WIGE
nałożonych przez Ministra Obrony Narodowej należy również weryfikacja projektów in-
stalacji elektrycznych oraz ciepłowniczych, przeznaczonych do realizacji w Resorcie Obro-
ny Narodowej. Doświadczenie wyniesione w tym zakresie pozwala autorowi na jednoznacz-
ne stwierdzenie, że nie wszyscy uwzględniają zmiany reaktancji generatora podczas trwa-
nia zwarcia, przez co wielu z nich popełnia błędy. Podobnie przedstawia się sprawa w za-
kresie oceny skuteczności ochrony przeciwporażeniowej obiektów zasilanych z agregatów
prądotwórczych, wykonywanych przez osoby zajmujące się pomiarami ochronnymi urzą-
dzeń elektroenergetycznych.

Planowany cykl artykułów Z. Strzeżysza ma na celu przedstawienie specyfiki zasilania

odbiorników z agregatów prądotwórczych, nieco odmiennej od zasilania z sieci elektro-
energetycznej i ma stanowić częściowe wypełnienie luki na rynku wydawniczym w tym
zakresie.

X

0

= X

L

+ X

PE

- reaktancja insta-

lacji odbiorczej i kabla zasilające-
go w [W],
R

0

= R

L

+ R

PE

- rezystancja insta-

lacji odbiorczej i kabla zasilające-
go w [W],
U

0

– napięcie fazowe w [V] na zaci-

skach generatora,
I

k1

– prąd zwarcia jednofazowe-

go w [A],
I

w

– prąd wyłączający zabezpieczenie

w określonym czasie zgodnie z PN-
IEC 60364, wyrażony w [A],
X

kG1

– reaktancja zwarcia generato-

ra przyjmowana do obliczeń zwarć
dla celów ochrony przeciwporaże-
niowej w [W] (w przypadku stoso-
wania agregatów produkcji SDMO
– X

kG1

=0,33 X

NG

).

Przedstawiony sposób prowadze-

nia obliczeń zwarciowych, w celach
ochrony od porażeń podczas zasila-
nia z agregatów prądotwórczych, po-
siada charakter uproszczony. Opis
wszystkich zachodzących zjawisk
podczas zwarcia w generatorze jest
bardzo złożony i wychodzi poza ramy
artykułu. Przedstawiony sposób obli-
czeń pozwala na ich przeprowadze-
nie z dostateczną dokładnością i sto-
sowanie ich w praktyce.

Badanie skuteczności samoczyn-

nego wyłączenia nie wyczerpuje za-

kresu badań eksploatacyjnych agre-
gatów i dlatego w drugiej części arty-
kułu zostaną przedstawione pozosta-
łe metody badań ochronnych i oce-
na bezpieczeństwa elektrycznego
w instalacjach zasilanych z agrega-
tów prądotwórczych.

literatura

1. E. Musiał, Prądy zwarciowe w ni-

skonapięciowych instalacjach
i urządzeniach prądu przemienne-
go, INPE 40/2001.

2. P. Kacejko, J. Machowski, Zwarcia

w sieciach elektroenergetycznych.
Podstawy obliczeń.

3. PN/E-05002 Urządzenia elektro-

energetyczne. Obliczanie prądów
zwarciowych w sieciach trójfazo-
wych prądu przemiennego.

4. PN-IEC 92-202 Instalacje na stat-

kach. Projektowanie systemu. Za-
bezpieczenia.

5. PN-90/E-05025 Obliczanie skutków

prądów zwarciowych.

6. Elektroenergetyczne sieci rozdziel-

cze, praca zbiorowa pod red. Sz.
Kujszczyka.

7. Katalogi firmowe agregatów -

SDMO Francja.

8. Katalogi okrętowych prądnic pro-

dukcji DOLMEL.

o c h r o n a

z w a r c i o w a i p r z e c i ą ż e n i o w a


Wyszukiwarka

Podobne podstrony:
ei 2005 04 s058
ei 2004 04 s026
ei 2004 04 s009
ei 2004 04 s056
ei 2004 04 s040
ei 2004 04 s072
ei 2004 04 s003
ei 2004 04 s036
ei 2004 04 s016
ei 2004 04 s068
ei 2004 04 s005
ei 2004 04 s077
ei 2004 04 s030
ei 2004 04 s022
ei 2004 04 s070
ei 2004 04 s063
ei 2004 04 s064
ei 2004 04 s035
ei 2004 04 s075

więcej podobnych podstron
