KATEDRA MECHANIKI BUDOWLI I MOSTÓW PG

Metody Obliczeniowe (2011/12)

Zadanie kontrolne nr 1

Imię

Nazwisko

Nr indeksu

…………….......……….….... ……………........................… ……..…..................................

Zaliczenie:

Skrypt: Rucka M., Metody Obliczeniowe: materiały pomocnicze do laboratorium, OKNO

POLECENIE:

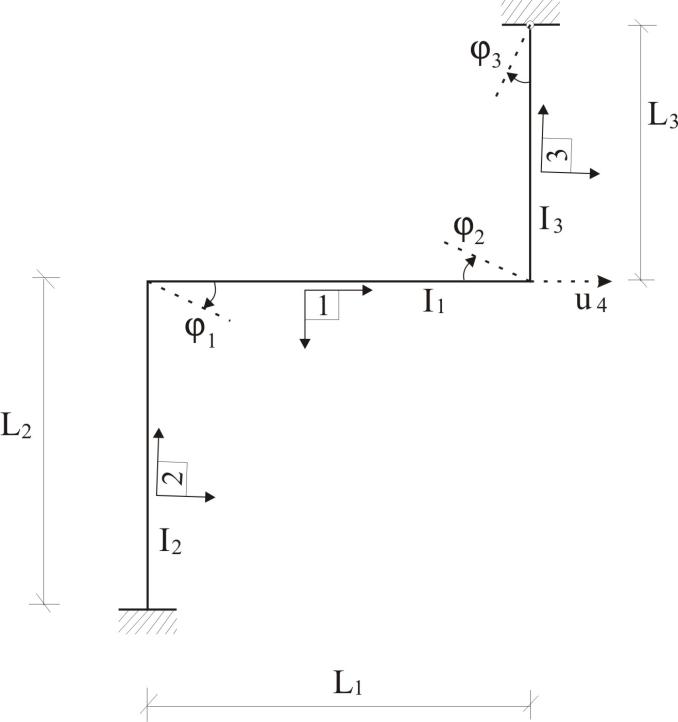

Stosując macierzową metodę przemieszczeń (element belkowy) narysować wykresy sił wewnętrznych.

Opracowanie powinno zawierać:

Globalne wektory: przemieszczeń węzłowych i obciążeń węzłowych (na danych ogólnych).

Wykresy sił wewnętrznych T, M, N (narysowane ręcznie na odwrocie kartki).

Dane: E = GPa I1 = cm4 p = kN/m L1 = m I2 = cm4 P = kN

L2 = m I3 = cm4 M = kNm L3 = m

Napisać skrypt w Matlabie, który: wyznacza macierze sztywności poszczególnych elementów (można zastosować funkcję ke_beam.m), wyznacza globalną macierz sztywności, rozwiązuje macierzowy układ równań obliczając wektor przemieszczeń węzłowych i dla każdego elementu wyznacza wektory sił przywęzłowych.
