12. Sporządzanie map w SIP

Ćwiczenie to przedstawi możliwości sporządzania map w TNTMIPS. Wynikiem tego

ćwiczenia będzie mapa, jaką pokazano na rysunku 24. Proces tworzenia mapy podzielono na

kilka etapów:

• importowanie zewnętrznych źródeł graficznych (12.1),

• przygotowanie warstwy obiektów (12.2),

• tworzenie różnych komponentów mapy (12.3-12.8),

• przygotowanie mapy do wydruku (12.9).

Skorzystaj z pytań przeglądowych, znajdujących się w ostatnim podrozdziale (12.10).

Pomogą one zrozumieć główne aspekty tego ćwiczenia.

Stwórz nowy plik projektowy ( Cwiczenie12_Imię Nazwisko) i skopiuj do niego folder

layout_preparation.

tytuł

legenda

element mapy

kierunek północy

skala liniowa

dodatkowe informacje

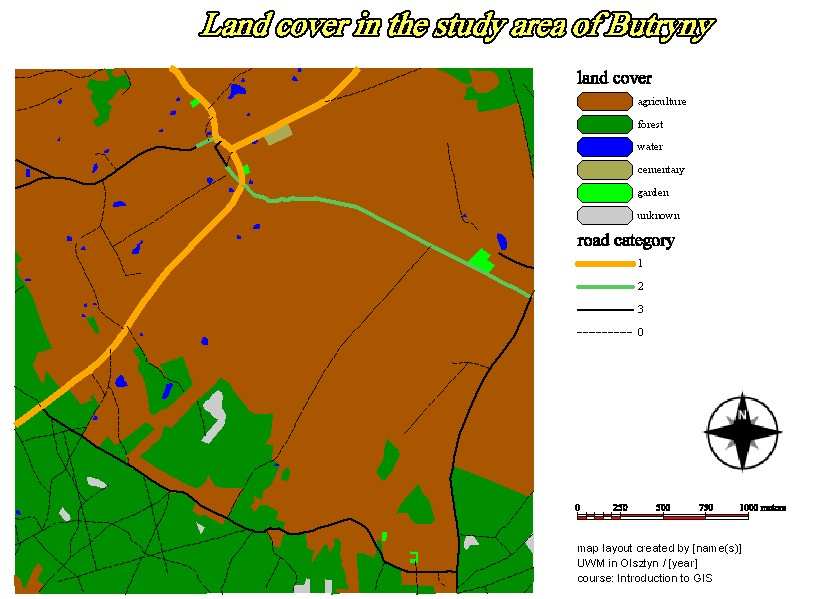

Rys 24. Rozmieszczenie różnych elementów mapy przygotowanej do wydruku

12.1

Przygotowanie (1): importowanie zewnętrznych obiektów graficznych

Zanim rozpoczniesz tworzenie mapy w SIP, dokonasz importu zewnętrznego pliku

graficznego. Obrazek ten będzie później wykorzystywany jako kierunek północy (por. część

12.7). Z tej możliwości można też skorzystać przy dodawaniu loga firmy, zeskanowanych

rysunków czy własnych plików CAD, a nawet fotografii. Pomoże to stworzyć atrakcyjniejszą

i zawierającą więcej informacji mapę.

Uruchom moduł importowania (MAIN / IMPORT...) i wybierz JPEG jako format

importowanego pliku (nie format GOOGLE!). Kliknij na SELECT FILES... i przejdź do folderu

scans. Znajdziesz tam plik NorthArrow3_Black.JPG. Wybierz ten plik i kliknij <OK>. Kliknij na <NEXT> i w oknie IMPORT PARAMETERS kliknij na IMPORT. Zapisz plik w swoim pliku

projektowym, akceptując nazwę proponowaną przez TNTMIPS. Na koniec zamknij okno

IMPORT.

Aby obejrzeć zaimportowaną warstwę rastrową, użyj modułu DISPLAY.

12.2

Przygotowanie (2): rozmieszczenie różnych warstw jako Display Group

Ułożysz teraz dwie warstwy wektorowe i zapiszesz ich rozmieszczenie jako DISPLAY

GROUP. W następnej części tego ćwiczenia, wstawisz zapisane warstwy jako DISPLAY GROUP do

nowego układu mapy.

Uruchom moduł DISPLAY i dodaj dwie warstwy landcover i roads. Ułóż warstwy tak, aby

warstwa roads była nad warstwą landcover.

Aby zapisać ten układ warstw jako display group, kliknij na DISPLAY / SAVE. Wpisz nazwę

„ land cover and road” i zaakceptuj nazwę Display Group 1 jako opis. Zauważ, że nowa nazwa pojawiła się w oknie DISPLAY MANAGER.

Kliknij prawym przyciskiem myszy na nazwę grupy i wybierz z menu CLOSE GROUP.

Możesz pozostawić otwarte okno DISPLAY MANAGER, gdyż będzie ono potrzebne w kolejnych

częściach ćwiczenia.

12.3

Dodawanie mapy do układu mapy

Aby rozpocząć proces projektowania układu mapy, użyj DISPLAY / NEW / PAGE LAYOUT w

oknie DISPLAY MANAGER. Otwarty zostanie pusty arkusz i ramka układu mapy. W obrębie tej

ramki możesz stopniowo dodawać poszczególne elementy mapy. Pierwszym elementem,

który dodasz do układu będzie mapa.

Prawym klawiszem myszy usuń Group 1 z okna DISPLAY MANAGER.

Kliknij na ADD / SAVED GROUP i wybierz grupę land cover and roads, którą stworzono w poprzedniej części ćwiczenia. Na pytanie o 3D group odpowiedz NO. W oknie VIEW możesz teraz zobaczyć wyświetloną grupę i granice układu mapy.

Aby zobaczyć warstwy, z których zbudowana jest mapa, możesz kliknąć na mały znak +-

z przodu nazwy grupy. Jeśli chcesz zmienić styl wyświetlania lub kolory warstwy, użyj tych

samych metod, jak w innych ćwiczeniach. Teraz jednak, pozostaw warstwy bez zmian.

Aby otworzyć okno GROUP SETTINGS, kliknij na barwną ikonę z przodu nazwy grupy.

Okno GROUP SETTINGS jest jednym z najważniejszych okien podczas projektowania układu

mapy!

Okno to będzie używane w tym ćwiczeniu wiele razy. Szczególnie istotna jest zakładka

LAYOUT.

Ułóż tak trzy okna (DISPLAY MANAGER, PAGE LAYOUT VIEW, and GROUP SETTINGS) na ekranie,

aby widzieć je jednocześnie.

Wykonaj następujące zmiany w zakładce LAYOUT w oknie GROUP SETTINGS, aby uzyskać

taki sam efekt, jak na rys. 25.

• wyłącz opcję AUTO-REDRAW;

• ustaw opcję TO... na MARGIN dla obu HORIZONTAL i VERTICAL ATTACHMENT;

• zmień UNITS na centimeters;

• ustaw HORIZONTAL SPACING na 1.0 cm i WIDTH na 16.0 cm (VERTICAL HEIGHT i

RELATIVE ZOOM są ustawiane automatycznie);

• ustaw VERTICAL SPACING na 3.0 cm.

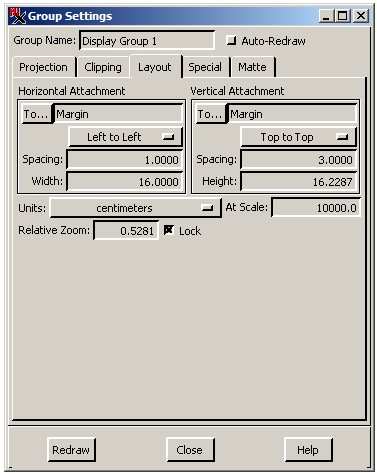

Rys. 25. Okno GROUP SETTINGS podczas projektowania układu mapy w TNTMIPS

Kliknij na REDRAW i sprawdź jakie zmiany zaszły w oknie PAGE LAYOUT VIEW.

W oknie VIEW window kliknij na ikonę PLACEMENT (znajduje się ona na końcu, po prawej

stronie paska z ikonami). Zobaczysz ramki i linie, które wskazują pionowe i poziome

rozmieszczenie aktywnej grupy warstw (czyli widok mapy w tym momencie).

Spróbuj wpisać teraz inne wartości w oknie GROUP SETTINGS, szczególnie dla HORIZONTAL i

VERTICAL SPACING. Zauważ zmiany w ramce i liniach, gdy wprowadzasz inne wartości, ale

zanim klikniesz na przycisk REDRAW. Gdy użyjesz przycisku REDRAW, zmiany są widoczne w

układzie mapy.

Drugą możliwością jest używanie myszy w oknie VIEW. Należy przeciągnąć obiekt na

właściwą pozycję. W tym celu wybierasz opcję REDRAW z menu prawego przycisku myszy lub

klikasz na REDRAW w oknie GROUP SETTINGS i ostatecznie akceptujesz zmiany.

Pierwszy element został dodany do układu mapy. W następnych częściach dodasz

kolejne elementy. Pamiętaj o ostatecznym układzie mapy przedstawionym na rysunku 24.

Zapisz układ mapy jako nowy obiekt w pliku projektowym (DISPLAY / SAVE w oknie

DISPLAY MANAGER).

12.4

Dodawanie tytułu do układu mapy

Aby dodać tytuł do układu mapy, kliknij na ikonę ADD TEXT... w oknie DISPLAY MANAGER.

Pojawi się okno TEXT LAYER CONTROLS.

Wprowadź tekst tytułu Land cover in the study area of Butryny, zaznacz tekst i kliknij na przcisk FORMAT. W oknie TEXT STYLE EDITOR window masz wiele możliwości, aby zmienić styl

wyświetlania tekstu. Wypróbuj poniższe ustawienia i sprawdź rezultat w SAMPLE w dolnej

części okna:

FONT...: system.of (powinno być ustawione)

włącz Italics i Enhanced;

FOREGROUND COLOR: ż ółty (RGB 255/255/85);

BACKGROUND COLOR: czarny (RGB 0/0/0);

TEXT ALIGNMENT: Centre

ASCENDER HEIGHT: 25 Points.

Aby zamknąć okno TEXT STYLE EDITOR, użyj przycisku OK i zaakceptuj nowy format

klikając OK. Zauważ, że tytuł pojawił się jako nowy element układu mapy w oknie VIEW.

Kliknij prawym przyciskiem myszy na nowy element w oknie DISPLAY LAYER CONTROLS.

Wybierz RENAME i wpisz title jako nową nazwę obiektu.

Upewnij się, że w oknie VIEW, aktywna jest ikona PLACEMENT. Jeśli przesuniesz

wskaźnikiem myszy nad tekstem title, powinny być widoczne skrzyżowane strzałki. Kliknij na title i przesuń go w odpowiednie miejsce układu mapy.

Zauważ, że aktywną grupą (GROUP) w oknie GROUP SETTINGS, jest teraz title. Wszystkie

zmiany, które zostaną dokonane w oknie GROUP SETTINGS, będą miały wpływ na element title.

Jeżeli klikniesz na jakikolwiek element układu mapy w oknie VIEW, aktywną grupą w oknie

ROUP SETTINGS będzie ten element. Wypróbuj te opcje, aby się z nimi zaznajomić! W końcu,

uruchom znowu title.

Ustaw HORIZONTAL ATTACHMENT na PAGE, CENTRE TO CENTRE i SPACING na 0.0 cm.

Ustaw VERTICAL ATTACHMENT na MARGIN, TOP TO TOP i SPACING na 1.0 cm. Kliknij REDRAW.

Jeżeli wprowadzone zmiany w układzie mapy są satysfakcjonujące, zapisz je!

12.5

Dodawanie skali liniowej do układu mapy

Dodasz teraz skalę liniową do układu mapy. Aby to wykonać, kliknij na ikonę ADD SCALE

BAR... w oknie DISPLAY MANAGER. Pojawi się okno SCALE BAR LAYER CONTROLS.

Wykonaj poniższe ustawienia i obserwuj, jakie zmiany zachodzą w próbce skali liniowej

w dolnej części okna:

LENGHT: 1000 meters;

UNITS LABEL: meters

MAJOR DIVISIONS: 4;

MINOR DIVISIONS: 5;

TEXT SIZE: 14.0 Points;

dla TEXT STYLE:

FONT jako system.of i Normal (i OK)

Zaakceptuj ustawienia wciskając ok i sprawdź nową skalę liniową w układzie mapy.

Zmień nazwę skali liniowej na scale bar1 (kliknij prawym przyciskiem myszy na nazwę

w oknie DISPLAY MANAGER).

Musisz teraz zmienić ustawienia RELATIVE ZOOM, ponieważ w tym momencie, 1 km na

skali liniowej nie odpowiada 1 km na mapie. W tym celu użyj okna GROUP SETTINGS. Upewnij

się, że skala liniowa jest aktywną grupą i ustaw wartość dla RELATIVE ZOOM do wartości, która

jest używana dla mapy. Możesz ją sprawdzić klikając w oknie DISPLAY MANAGER, na grupę

mapy ( land cover and roads). Jeżeli kierowano się instrukcją powinna być to wartość 0.5281.

Wartości RELATIVE ZOOM dla mapy i skali liniowej powinny być identyczne, inaczej skala

liniowa nie daje poprawnych informacji w układzie mapy!!

Umieść skalę liniową zgodnie z poniższymi ustawieniami:

HORIZONTAL ATTACHMENT:

TO... Display Group 1

CENTRE TO CENTRE

SPACING: 12.5 cm, and

VERTICAL ATTACHMENT

TO... Display Group 1

CENTRE TO CENTRE

SPACING: 5.5 cm.

Jeżeli wprowadzone zmiany w układzie mapy są satysfakcjonujące, zapisz je!

12.6

Dodawanie legendy do układu mapy

Do układu mapy dodasz teraz legendę. W oknie DISPLAY MANAGER ikonę ADD LEGEND....

pojawi się okno LEGEND LAYER CONTROLS.

Ponieważ na mapie występują dwa rodzaje informacji: land cover (poligony) i road

(linie), musisz zaprojektować dwie sekcje legendy (zob. rys. 24).

Projektowanie symboli dla land cover:

• kliknij na ikonę ADD TEXT..., wprowadź tytuł legendy land cover i kliknij OK.

• kliknij na nowy tekst i użyj ikony EDIT TEXT STYLE..., aby wykonać następujące

ustawienia: FONT... system.of

ASCENDER HEIGHT 14 points; (przycisk OK);

• kliknij na ikonę ADD FROM LAYER... i wybierz POLYGONS (trzy kwadraty powinny być

zgrupowane obok siebie); kliknij OK; w oknie LEGEND LAYER CONTROLS pojawią się

różne symbole do stosowania na mapie;

• kliknij na symbol forest i przesuń go powyżej symbolu cementary; sumbol forest

powinien być teraz na drugiej pozycji;

• powtórz te czynności dla symbolu lake (powinien być na trzeciej pozycji);

• kliknij prawym przyciskiem myszy na symbol lake i wybierz z menu PROPERTIES;

zmień tekst z lake na water; włącz opcję ROUNDED RECTANGLE i opcję SAMPLE BORDER;

na koniec kliknij OK;

• dla wszystkich symboli włącz opcje: ROUNDED RECTANGLE i SAMPLE BORDER;

• zmień tekst z arable na agriculture;

Projektowanie symboli dla road:

• kliknij prawym przyciskiem myszy kilka milimetrów poniżej ostatniego symbolu

(powinno być unknown) i wybierz z menu ADD HORIZONTAL GUIDE; powinna pojawić

się czerwona linia;

• kliknij poniżej czerwonej linii i następnie kliknij na ikonę ADD TEXT...;

• wprowadź tekst legendy road category; (użyj tego samego formatu tekstu jak

wyżej);

• kliknij na ikonę ADD FROM LAYER..., tym razem wybierz lines;

• przesuń symbol dla category 0 na sam dół listy,

• ... i na koniec kliknij OK.

Umieść legendę, tak jak pokazano na rysunku 24. Jeżeli wprowadzone zmiany w

układzie mapy są satysfakcjonujące, zapisz je!

12.7

Dodawanie kierunku północy do układu mapy

Do układu mapy, dodasz teraz kierunek północy, który zaimportowano na początku

tego ćwiczenia. W oknie DISPLAY MANAGER użyj ADD / NEW 2D GROUP. W układzie mapy pojawi

się nowa grupa – Group 1.

Upewnij się, że nowa grupa jest aktywna (czarne, pogrubine litery w oknie DISPLAY

MANAGER i nazwa grupy w oknie GROUP SETTINGS). Kliknij na ikonę ADD OBJECTS... lub użyj

innych możliwości menu, które poznano w innych ćwiczeniach. Wybierz warstwę rastrową z

ze strzałką obrazującą kierunek północy i kliknij OK.

W oknie GROUP SETTINGS zmień nazwę grupy na north_arrow.

Umieść kierunek północy, tak jak pokazano na rysunku 24. Możesz zmieniać rozmiar

obiektów używając pól WIDTH i HEIGHT w oknie GROUP SETTINGS. Zapisz zmiany.

12.8

Dodawanie informacji tekstowych do układu mapy

Na koniec, dodasz krótką, dodatkową informację tekstową, do układu mapy. Zawierać

ona będzie pochodzenie mapy i nazwisko jej twórcy. Kliknij na ikonę ADD TEXT... w oknie

DISPLAY MANAGER.

Użyj opcji FORMAT..., aby zmienić ASCENDER HEIGHT to 10 points i VERTICAL SPACE na 13.

Zmień FONT... na ARIAL i ustaw obydwa kolory na czarny.

Dodaj poniższy tekst:

map layout created by [Imię i Nazwisko]

UWM in Olsztyn / [rok]

course: Wprowadzenie do Systemów Informacji Przestrzennej

Jeżeli wprowadzone zmiany w układzie mapy są satysfakcjonujące, zapisz je!

12.9

Ustawienia strony i drukowanie

Zanim wydrukujesz całą mapę, musisz dokonać pewnych ustawień. Szczególnie, jeśli

TNTMIPS po raz pierwszy jest używany do tworzenia mapy.

W oknie DISPLAY MANAGER użyj DISPLAY / PAGE SETUP. Kliknij na USE WINDOWS PRINTER i

wybierz drukarkę, która jest zainstalowana w komputerze. d select the printer which is

installed on your computer. Możesz stworzyć wydruk Twojej mapy.

12.10

Pytania przeglądowe

9-1

Jakie elementy są niezbędne, aby stworzyć poprawną mapę?

9-2

Opisz, jaka przewagę daje DISPLAY GROUPS podczas tworzenia układu mapy?

9-3

Jak zorganizowany jest proces tworzenia mapy w TNTMIPS? Czy musisz rysować

wszystko samodzielnie?

9-4

Czy podczas projektowania legendy mapy, możesz zmieniać symbole, kolory i

opisy występujące w odpowiednich warstwach wektorowych?

9-5

W jaki sposób dostosowujesz skalę do określonej mapy? Czy odbywa się to

automatycznie?

9-6

Dlaczego tak ważne jest dostosowanie skali do mapy?

9-7

Jakie informacje zawiera tytuł mapy?

9-8

Co możesz zrobić, aby dodać więcej informacji do układu (np. wyniki analizy

wektorów, statystyki, informacje o prawach autorskich itd.)?

9-9

W jaki sposób możesz dołączyć do układu mapy własne rysunki, skany, czy

zdjęcia?

9-10

Zaprojektuj mapę, która będzie zawierać wyniki ćwiczenia 14 ( Analiza

przestrzenna 2:…). Pokaże ona, w dodatkowej tabeli, numeryczną informację dla

każdej komórki (% lasu, wody, itd.). Wykonaj uproszczony rysunek układu

mapy. Nie zapomnij o tytule, legendzie, skali i kierunku północy.
