LABORATORIUM-NAPĘDÓW ELEK, Hamowanie, POLITECHNIKA


POLITECHNIKA

WROCŁAWSKA

Wydział Elektryczny

Skład grupy:

Michał Błasiak

Marek Kucharski

Rok studiów III

Grupa 4

Studia dzienne

Semestr VI

Rok akademicki 1998/99

LABORATORIUM NAPĘDU ELEKTRYCZNEGO

Grupa laboratoryjna

4

Numer

ćwiczenia

2

TEMAT:

Badanie układów regulowanego hamowania silników indukcyjnych.

Ocena:

Data wykonania

ćwiczenia

1. Cel ćwiczenia.

a)Celem ćwiczenia było poznanie metod sterowania i charakterystyk mechanicznych silnika indukcyjnego podczas hamowania dynamicznego prądem stałym silników indukcyjnych.

ω = f ( M. )

b). Zapoznaliśmy się ze sposobem sterowania hamowaniem prądem stałym silników indukcyjnych za pośrednictwem tyrystorowego układu do hamowania dynamicznego.

2. Przyrządy pomiarowe i badane.

Silnik pierścieniowy , typ : SZUe 34a, 019/I-29/664/1/T-962

Pn = 1,5kW

U1n = 220/380 V

I1n = 5,5/3,2 A

n = 1400 obr/min

f1 = 50 Hz

cosϕ = 0,87

U2n = 61 V

I2n = 17 A

Rs = 3,3Ω ( t = 20o C)

Rr = 0,15Ω

ΔPFe = 75 W

ΔPm = 115 W (straty całego zestawu przy n = 1500 obr/min)

Prądnica prądu stałego typ ARDZc 132

Pn = 1,5 kW Rt = 3,4 Ω

Uth = 230 V Rw = 358 Ω (t = 20o C)

Itn = 6,5 A ΔPFe = 30 W

n = 1450 obr/min , ΔPm = 90 W (straty całego zestawu przy n = 1300 obr/min)

Iwn = 0,42 A

Mierniki

Amperomierz kl. 0,5 I-29IVa963 zakres : 7,5 - 30 A

Amperomierz kl 0,5 I-29IVa772 zakres 0,75 - 3 A

Amperomierz kl. 1 I-29Iva97 zakres : 7,5 - 30 A

Voltomierz kl 0,5 I-29Iva3306 zakres 150/300/600/75 V

Wskaźnik momentu obrotowego 019/I-29/664/1/T-962

3.Schemat.

Układ pomiarowy do wyznaczania statycznych charakterystyk mechanicznych.

0x01 graphic
Układ pomiarowy do badań silnika indukcyjnego z tyrystorowym układem do

hamowania dynamicznego.

0x01 graphic

3.Tabele pomiarowe.

Tabela pomiarowa dla Rd=0 i IH=4A

Lp.

U(V)

IG(A)

Iw(A)

IH(A)

n(obr/min)

Modcz.(N*m)

Mobl.(N*m)

1

184

1,6

5,0

4,0

1125

117,75

2,25

1,43

2

176

1,7

5,0

3,9

825

86,35

2,50

2,39

3

150

1,8

5,0

3,9

745

77,98

2,50

2,51

4

120

2,2

5,0

3,9

530

55,47

3,25

3,80

5

68

3,7

5,0

3,9

255

26,69

6,00

7,29

6

50

6,3

5,0

3,9

130

13,61

10,50

12,88

Tabela pomiarowa dla Rd=0 i IH=2A

Lp.

U(V)

IG(A)

Iw(A)

IH(A)

n(obr/min)

Modcz.(N*m)

Mobl.(N*m)

1

220

0,7

5,2

2

1100

115,13

1

0,13

2

180

0,75

5,2

2

850

88,97

1,25

0,52

3

140

0,8

5,2

2

675

70,65

1,25

0,79

4

100

0,95

5,2

2

450

47,10

1,5

1,40

5

64

1,3

5,2

2

265

27,74

2,5

2,43

6

36

1,7

5,2

2

175

18,32

3

2,61

Tabela pomiarowa dla Rd=3*1,02Ω i IH=4A

Lp.

U(V)

IG(A)

Iw(A)

IH(A)

n(obr/min)

Modcz.(N*m)

Mobl.(N*m)

1

114

6,4

5,6

4

500

52,33

10,7

10,65

2

108

5,3

5,6

3,9

400

41,87

9

10,76

3

90

4,5

5,6

3,9

325

34,02

7,5

9,35

4

76

3,4

5,5

3,9

250

26,17

6,2

7,91

5

44

2,5

5,5

3,9

160

16,75

8,5

5,04

6

36

1,6

5,5

3,9

100

10,47

2,7

4,43

Tabela pomiarowa dla Rd=3*1,02Ω i IH=2A

Lp.

U(V)

IG(A)

Iw(A)

IH(A)

n(obr/min)

Modcz.(N*m)

Mobl.(N*m)

1

220

2,2

5,5

2

1000

104,67

3

3,26

2

180

2,3

5,5

2

850

88,97

3,5

3,47

3

144

2,6

5,5

2

612

64,06

4

4,69

4

96

2,7

5,5

2

375

39,25

4,2

5,43

5

64

2,2

5,5

2

230

24,07

3,5

4,79

6

40

1,3

5,5

2

112

11,72

1,8

3,68

4.Przykładowe obliczenia.

0x01 graphic
[N.m]

0x01 graphic
[W]

0x01 graphic
[W]

gdzie:

0x01 graphic
[W]

0x01 graphic
[W]

0x01 graphic
[W]

0x01 graphic
[Rad/s]

Oznaczenia:

P,M - moc i moment na wale silnika indukcyjnego

ΔP - całkowite straty mocy

ΔPcu - straty w uzwojeniu twornika silnika prądu stałego

ΔPfe - straty w żelazie silnika prądu stałego

ΔPm. - straty mechaniczne całego układu mechanicznego

Ut, It - napięcie i prąd twornika silnika prądu stałego

Rt - rezystancja twornika silnika prądu stałego

ΔPFen - znamionowe straty w żelazie silnika prądu stałego (przy Ut=Utn)

ΔPmo - straty mechaniczne całego układu mechanicznego wyznaczone przy prędkości n=n0

n - prędkość obrotowa układu mechanicznego

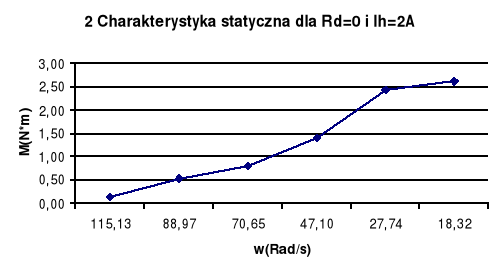

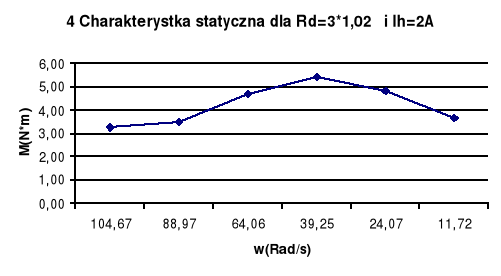

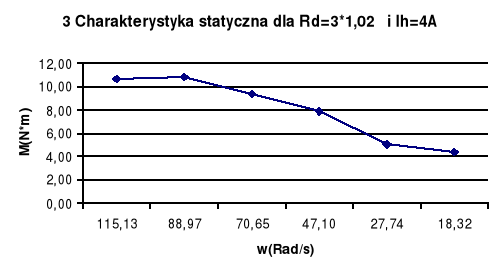

5.Wykresy.

0x08 graphic

0x08 graphic

0x08 graphic

0x08 graphic

6.Wnioski.

0x01 graphic

0x01 graphic

0x01 graphic

0x01 graphic
