1. Cel i zakres ćwiczenia

Podczas naszego laboratorium zapoznaliśmy się z :

• Budową i zasadą działania elementów układu pneumatycznego.

• Sposobem sterowania tych elementów.

• Symbolami pneumatycznymi wykorzystywanymi w projektowaniu schematów pneumatycznych.

Naszym zadaniem było narysowanie schematu stanowiska, sporządzenie spisu wszystkich elementów, oraz odczytanie danych z katalogu na temat elementów występujących w układzie. Sprawdzaliśmy różne warianty sterowania i łączenia elementów układu pneumatycznego.

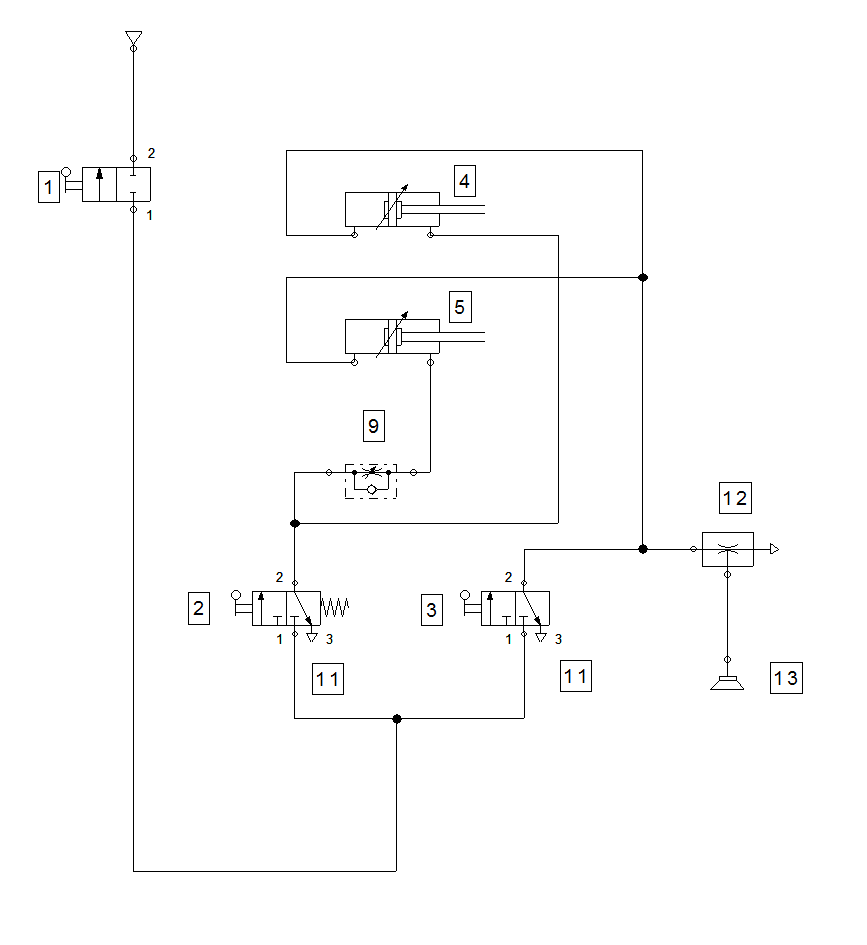

2. Schemat ogólny
   .

3. Wykaz elementów schematu ogólnego.

Oznaczenie	Symbol	Opis	Ilość
1	6330	Zawór kulowy 2xG zew. 1/8	1
2	VCML326M8	Zawór mech. 3/2 sterowany ręcznie za pomocą dźwigni, powrót sprężyny.	1
3	VCMT32018	Zawór mech. 3/2 sterowany cięgnem.	1
4	DVM020/0050	Siłownik DVM z mech. hamowaniem obiegu tłoka.	1
5	ACM020/0050	Siłownik ACM dwustronnego działania z pneumatycznym. Hamowaniem.	1
9	50905 6-1/8	Zawór dławiąco zwrotny wtykowy do siłowników, regulacja ręczna do przewodów ø6 G1/8z	2
11	7010	Tłumik hałasu płaski 1/8	2
12	P2010	Pompa próżniowa eżektorowa	1
13	-	Przyssawka uniwersalna d:20[mm] G/18z, nr kat. U20-2P	1

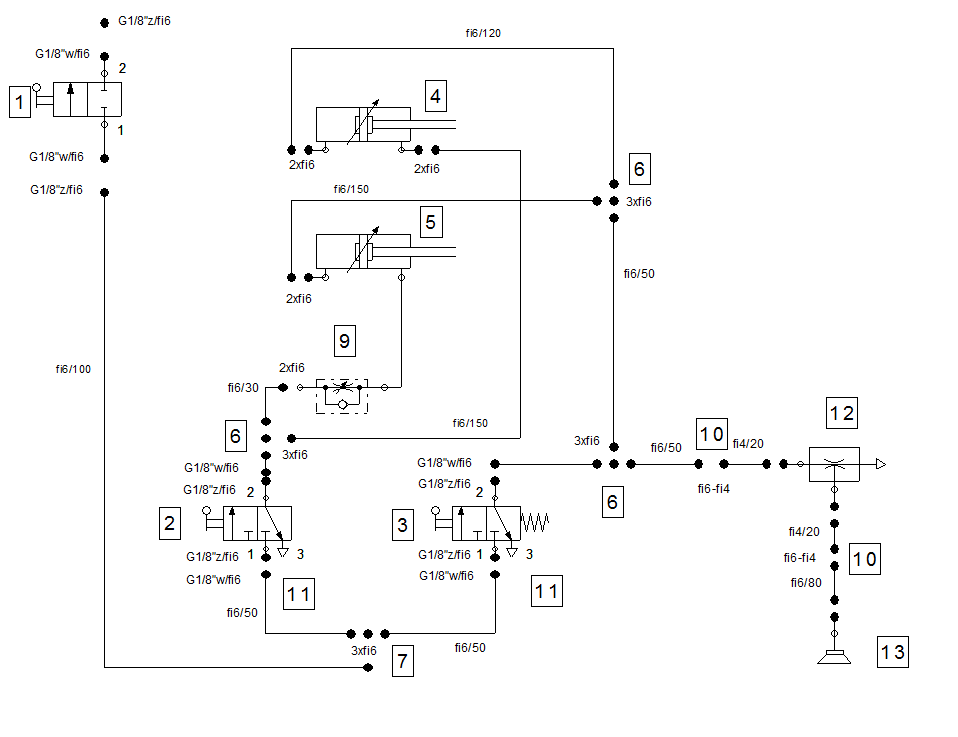

4. Schemat montażowy.

Oznaczenie	Symbol	Opis	Ilość
1	6330	Zawór kulowy 2xG zew. 1/8''	1
2	VCML326M8	Zawór mech. 3/2 sterowany ręcznie za pomocą dźwigni, powrót sprężyny.	1
3	VCMT32018	Zawór mech. 3/2 sterowany cięgnem.	1
4	DVM020/0050	Siłownik DVM z mech. hamowaniem obiegu tłoka.	1
5	ACM020/0050	Siłownik ACM dwustronnego działania z pneumatycznym. Hamowaniem.	1
6	50310	Trójnik wtykowy typu „Y”	3
7	50230	Trójnik wtykowy typu „T”	1
8	50020 6-1/8	Złączka prosta wtykowa z gwintem zewn.	4
9	50905 6-1/8	Zawór dławiąco zwrotny wtykowy do siłowników, regulacja ręczna do przewodów ø6 G1/8z	2
10	50040	Złączka prosta przelotowa 6/4	2
11	7010	Tłumik hałasu płaski 1/8	2
12	P2010	Pompa próżniowa eżektorowa	1
13	-	Przyssawka uniwersalna d:20[mm] G/18z, nr kat. U20-2P	1

---
