Struktury sieci

W skład struktury sieci wchodzą m.in.:

• układy ciągów liniowych - magistral (kablowych lub napowietrznych) prowadzonych między stacjami ,

• układy magistral z odgałęzieniami,

• układy stacji transformatorowo-rozdzielczych zasilających i odbiorczych z wyposażeniem.

Ze względu na sposób prowadzenia ciągów liniowych pomiędzy poszczególnymi stacjami można wyróżnić następujące struktury:

• struktura otwarta - w sieciach o takiej strukturze istnieje możliwość zasilania stacji odbiorczej (odbioru) tylko z jednej stacji zasilającej;

• struktura zamknięta - w sieciach o takiej strukturze istnieje możliwość zasilania stacji odbiorczej (odbioru) z więcej niż jednej stacji zasilającej;

Ze struktur zamkniętych można wybierać konfiguracje otwarte.

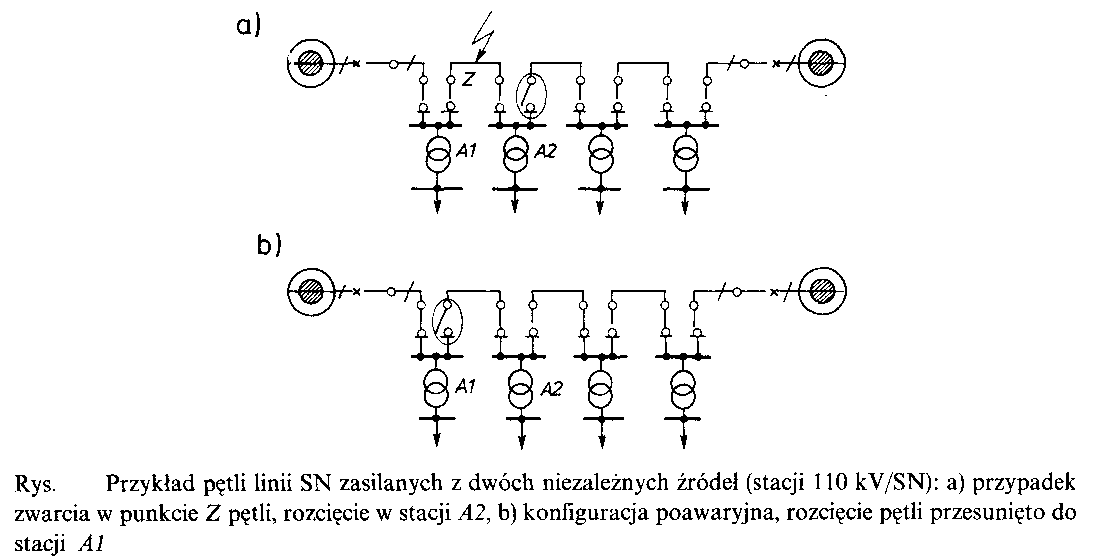

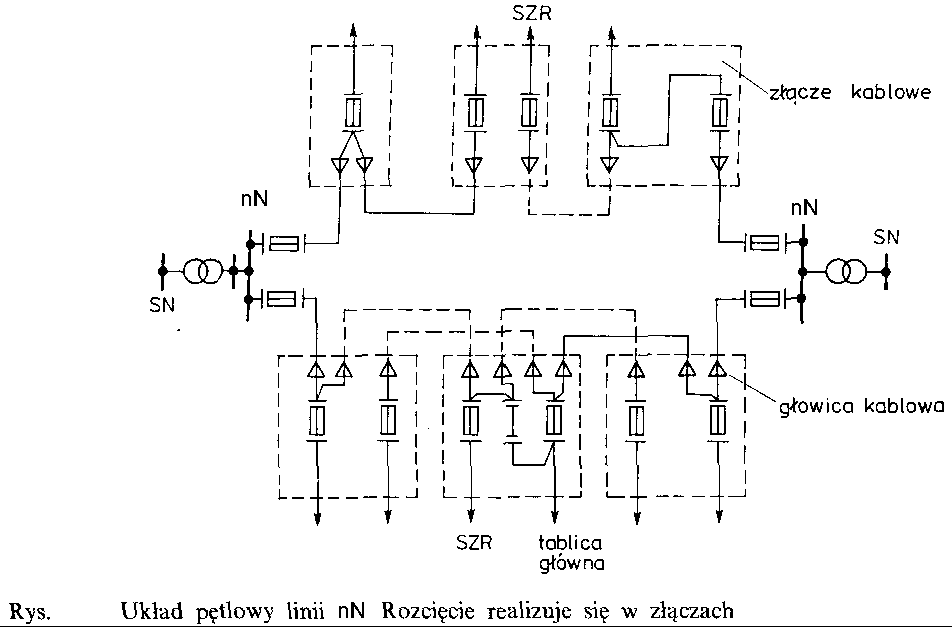

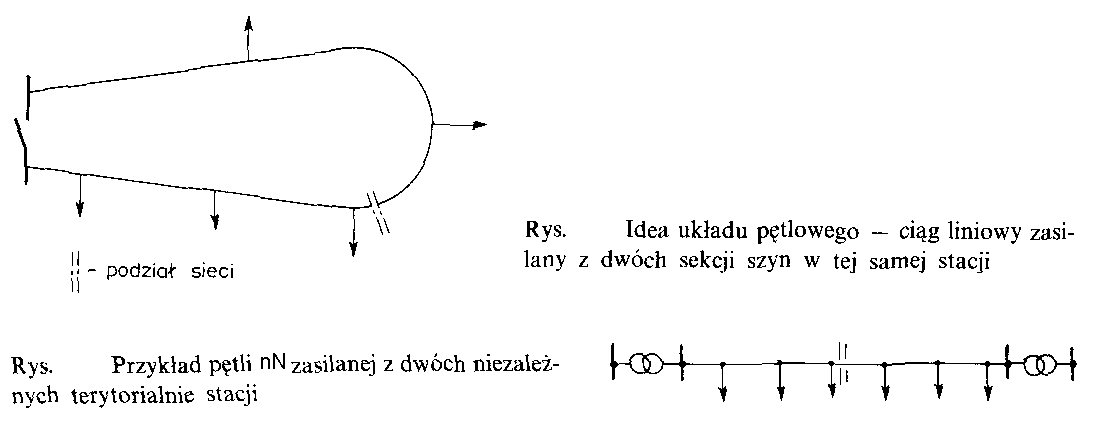

Sieci pętlowe [6]:

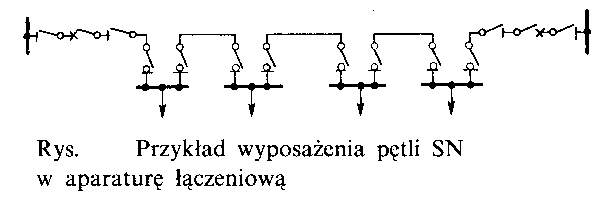

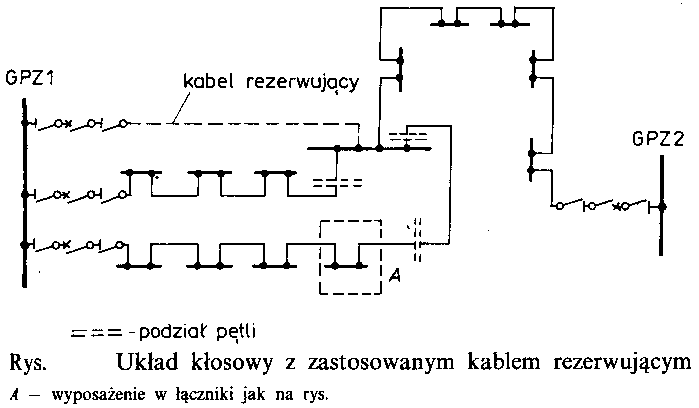

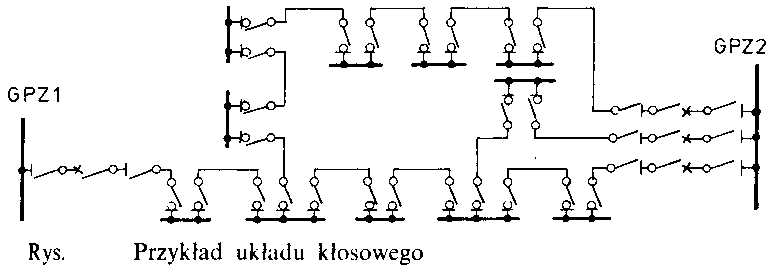

Układy kłosowe [6]

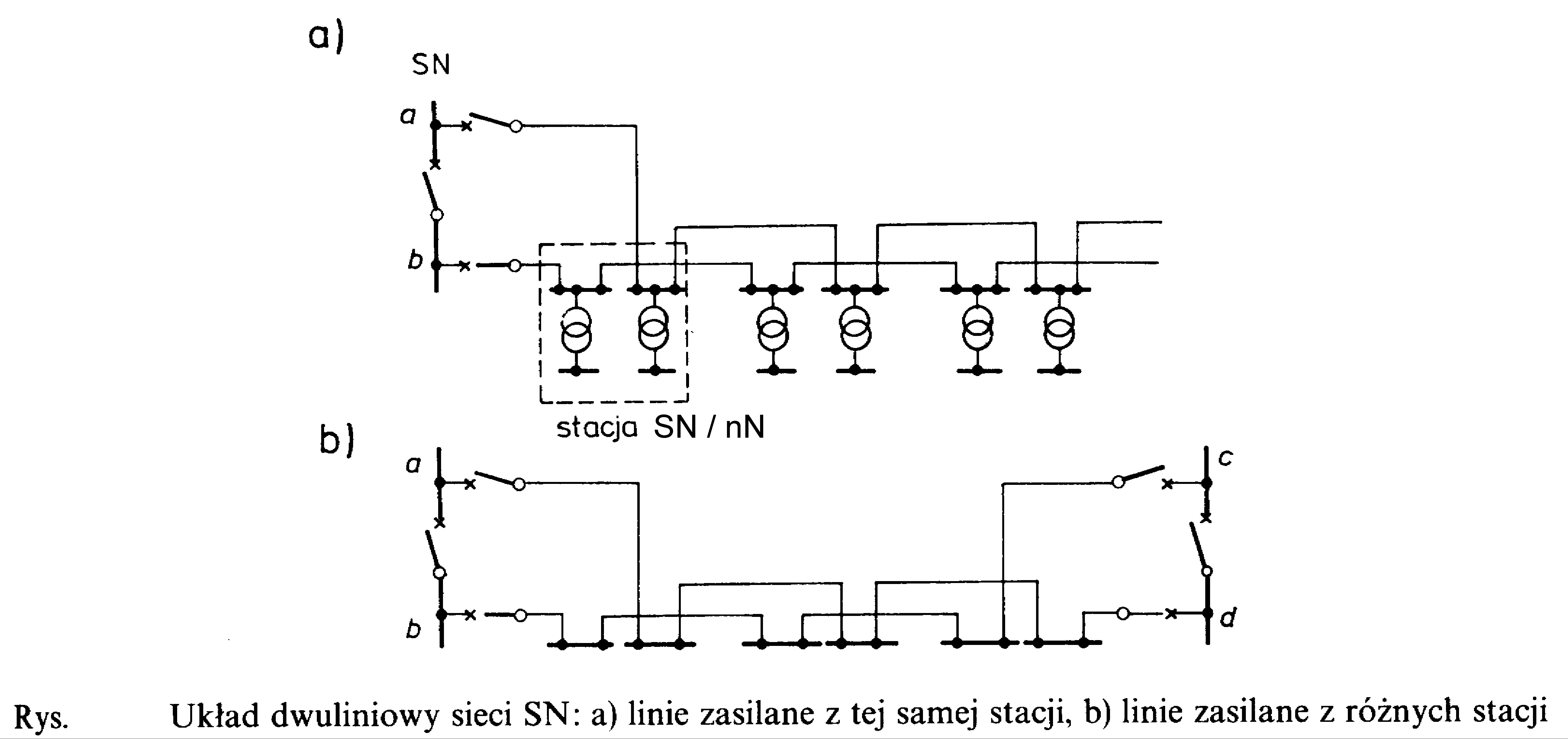

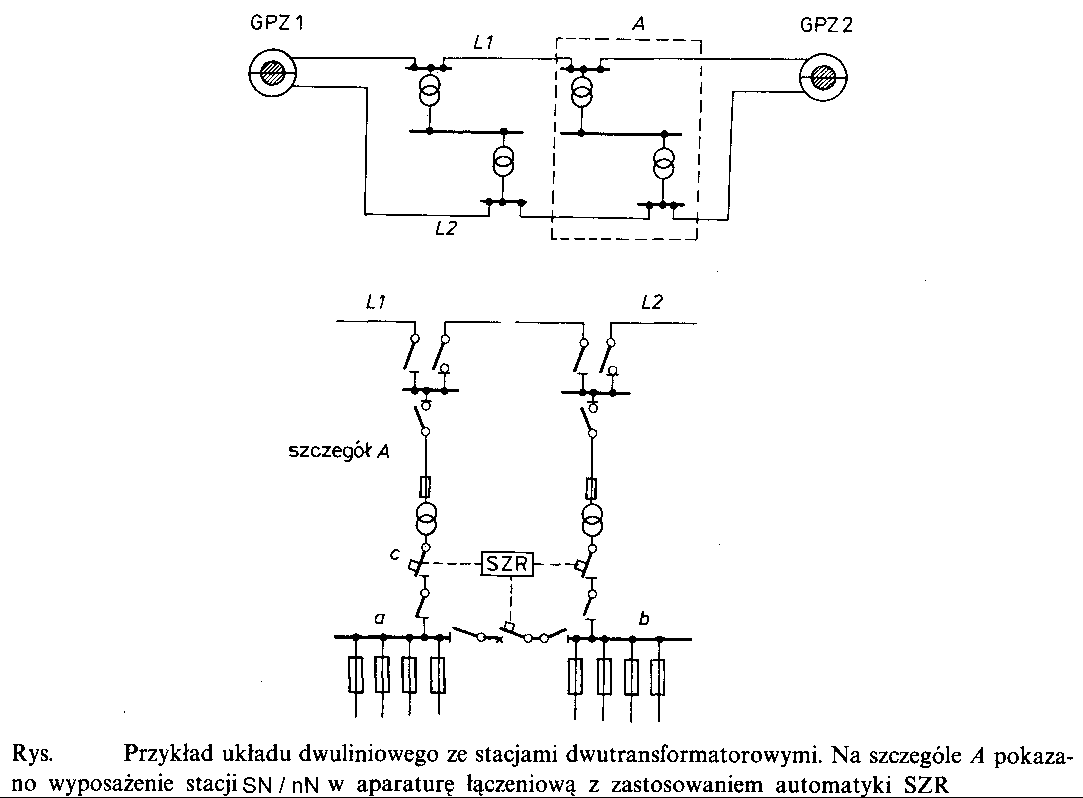

Układ dwuliniowy [6]

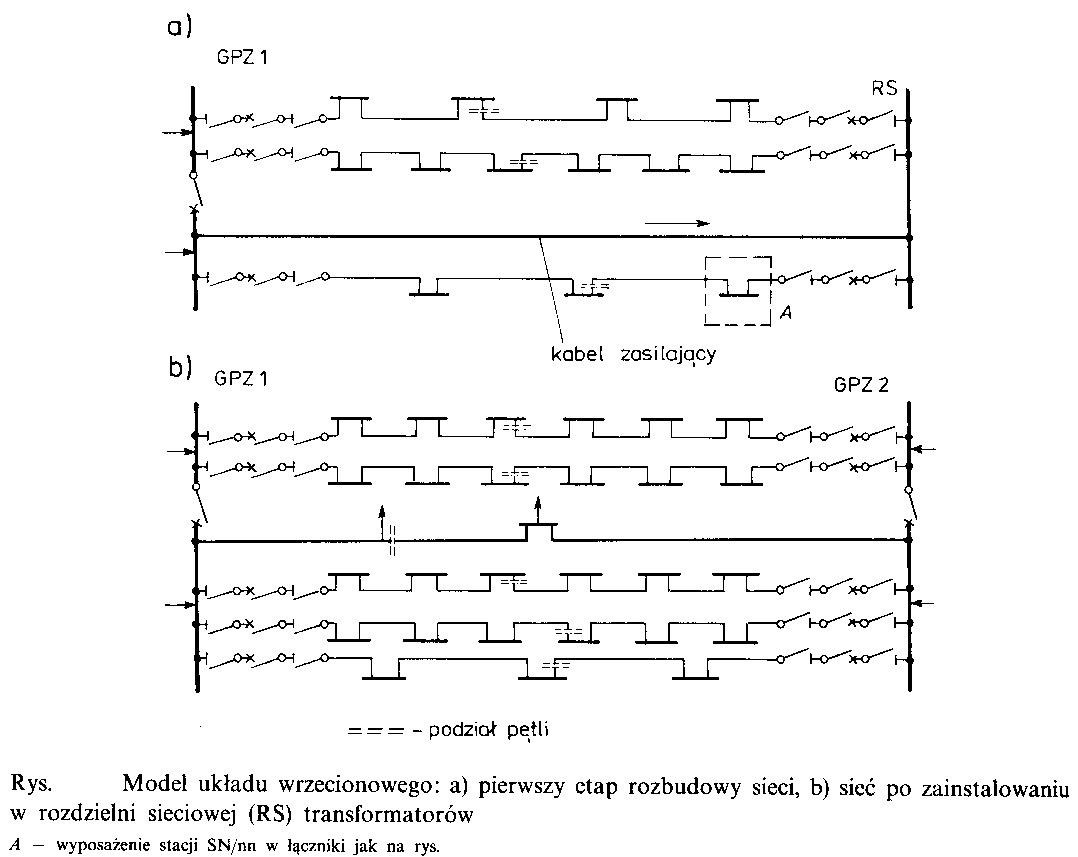

Układ wrzeciono [6]

Układy kratowe [6]

Sieci miejskie

Sieci miejskie ŚN [6]

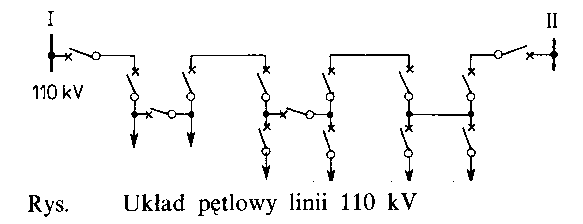

Sieci 110 kV [6]

Sieci wiejskie [6]
