Akademia Techniczno Humanistyczna w Bielsku-Białej Wydział Budowy Maszyn i Informatyki Katedra Elektrotechniki i Automatyki
Ćwiczenie nr. 3	Metody Komputerowe w Inżynierii Elektrycznej		Rok / Semestr: 3/6
Wykonano: 19.03.2003	Temat: Analiza stałoprądowa		Grupa / Sekcja: 1/2
Oddano:	Ocena:	Imię i nazwisko:
02.04.2003		Sebastian Szczerbuła Dariusz Haręża

1). Wyznaczanie charakterystyk dla stabilizatora napięć.

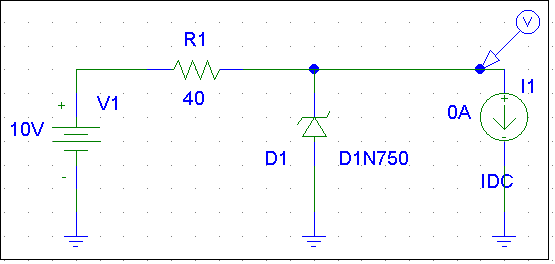

• Układ pomiarowy stabilizatora napięcia

Ustawienia analizy:

DC Sweep

Voltage source V1

Sweet type linear

Start value 0

End value 10

Increment 0.1

W powyższym układzie markerem napięciowym mierzymy spadek napięcia na żródle prądowym , zadając jednocześnie zmianę wartości tego żródła w parametrach symulacji DC. Uzyskana charakterystyka przedstawiona jest jako „Charakterystyka 1”.

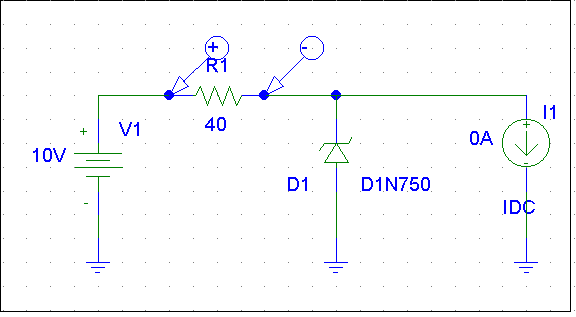

• W tym samym układzie pomiarowym stosujemy „Mark Voltage Differential” marker ten umieszczamy na rezystorze :

Ustawienia analizy pozostają takie same.

Charakterystyka z symulacji tego układu przedstawiona jest jako „Charakterystyka 2”

• Charakterystyka U_wy=f(U_we) dla układu:

W analizie DC definiujemy żródło napięcia V1 i wykorzystujemy funkcję „NESTED SWEEP” gdzie definiujemy żródło prądowe na wyjściu , aby na jednym wykresie uzyskać rodzinę charakterystyk ( „Charakterystyka 3” )

Ustawienia analizy:

DC Sweep DC Nested Sweep

Voltage source V1 Current source I1

Sweet type linear Sweet type linear

Start value 0 Start value 0

End value 10 End value 150m

Increment 0.1 Increment 10m

2). Wyznaczanie charakterystyk dla stabilizatora ze sprzężeniem zwrotnym.

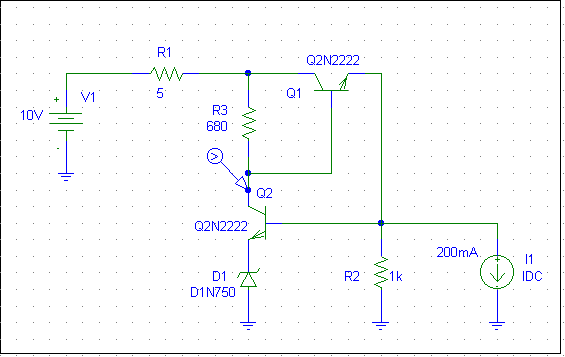

• Układ pomiarowy:

Ustawienia analizy:

DC Sweep

Voltage source V1

Sweet type linear

Start value 0

End value 20

Increment 0.1

Uzyskana charakterystyka przedstawiona jest na „Charakterystyka 4”.

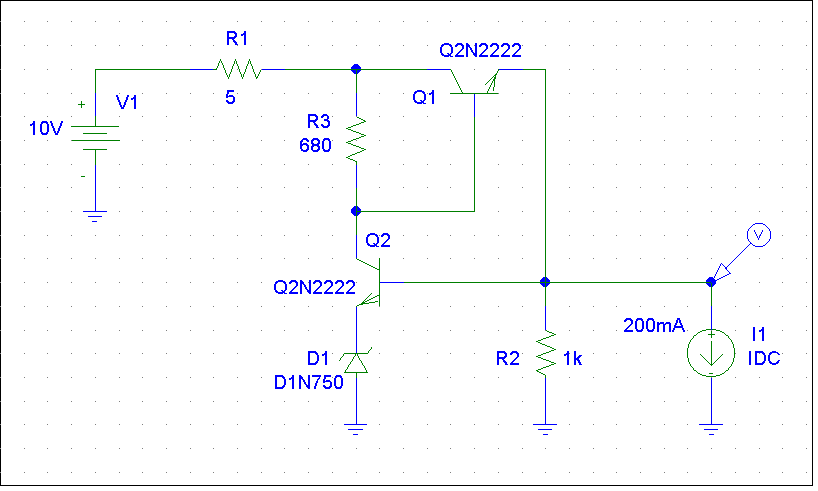

• Charakterystyka U_wy=f(U_we) dla układu:

Ustawienia analizy:

DC Sweep DC Nested Sweep

Voltage source V1 Current source I1

Sweet type linear Sweet type linear

Start value 0 Start value 0

End value 10 End value 150m

Increment 0.1 Increment 30m

Uzyskana charakterystyka przedstawiona jest na „Charakterystyka 5”

3). Wyznaczanie charakterystyk dla tranzystora bipolarnego.

• Układ pomiarowy

Ustawienia analizy:

DC Sweep DC Nested Sweep

Voltage source V1 Current source I1

Sweet type decade Sweet type linear

Start value 1m Start value 0.1m

End value 30 End value 10m

Pts. \ Decade 100 Increment 5m

Uzyskana charakterystyka przedstawiona jest na „Charakterystyka 6”

Wnioski i charakterystyki :

Stabilizator jest przyrządem do utrzymywania ( stabilizacji ) stałej wartości danej wielkości fizycznej np. stabilizator napięcia lub prądu:

• bareter

• stabilistor

• lampa stabilizacyjna

Tranzystor bipolarny jest to przyrząd półprzewodnikowy ( krzemowy , z arsenku galu ) o co najmniej 3 elektrodach .

Jest to element sterowany o właściwościach wzmacniania mocy sygnałów elektrycznych. Prądem wyjściowym steruje prąd lub napięcie wejściowe.

Zbudowany jest z płytki półprzewodnika niesamoistnego o 2 złączach pn między 3 obszarami ( npn lub pnp ) zwanymi emiter (E) , baza (B) , kolektor (C).

W czasie analizy stałoprądowej obliczane są stałoprądowe punkty pracy przy zmieniających się parametrach układu.

Dla stabilizatora wyznaczyliśmy charakterystyki:

• U_wy=f(U_we)

• U_wy=f(I_wy) tzw. charakterystyka obciążenia

Dla tranzystora bipolarnego wyznaczyliśmy charakterystykę:

I_C=f(u_CE) przy i_B= const tzw. charakterystykę kolektorową

Charakterystyka 1

Charakterystyka2

Charakterystyka3

Charakterystyka 4

Charakterystyka 5

Charakterystyka 6

---
