POLITECHNIKA RADOMSKA		LABORATORIUM ELEKTRONIKI			DATA
WYKONALI:			GRUPA: EAB	ZESPÓŁ	ROK AKADEMICKI
NR. ĆWICZENIA 3	TEMAT: Badanie wzmacniaczy mocy				OCENA

Przebieg Ćwiczenia

1. Badanie wzmacniaczy mocy oraz wyznaczanie charakterystyk P= f(Robc), K= f(Robc),

h= f(Robc), I= f(Robc), η= f(Robc)

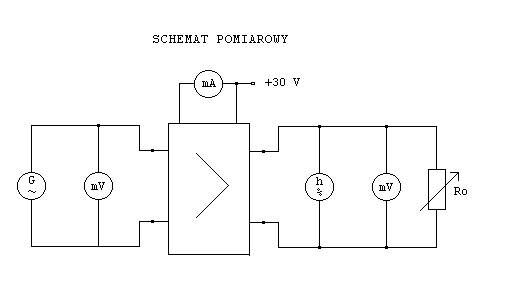

Schemat układu pomiarowego.

Robc	P	Uwe	Uwy	K	h	I	η
Ohm	W	V	V	-	%	mA	%
6	0,08	0,045	0,319	7,08889	1,8	9	0,19753
12,5	0,15	0,045	0,76	16,8889	5	12	0,27778
20	0,25	0,045	1,253	27,8444	8,5	15,5	0,35842
30	0,4	0,045	1,913	42,5111	10	19,5	0,45584
50	0,6	0,045	3,14	69,7778	10	25	0,53333
100	0,9	0,045	5,414	120,311	5,5	33,5	0,59701
150	0,9	0,045	6,565	145,889	7,8	38,5	0,51948
250	0,6	0,045	7,133	158,511	9	44	0,30303
400	0,45	0,045	7,459	165,756	9,8	46,5	0,21505
600	0,3	0,045	7,656	170,133	10	47,5	0,14035
800	0,25	0,045	7,756	172,356	10	48	0,11574
1000	0,2	0,045	7,815	173,667	10	48,5	0,09164
1250	0,15	0,045	7,867	174,822	10	48,8	0,06831
1500	0,12	0,045	7,899	175,533	10	49	0,05442
2000	0,1	0,045	7,939	176,422	10	49	0,04535

Robc	P	Uwe	Uwy	K	h	I	η
Ohm	W	V	V	-	%	mA	%
6	0,15	0,063	0,541	8,5873	9,2	20	0,11905
12,5	0,3	0,063	1,105	17,5397	10	21,5	0,22148
20	0,5	0,063	1,728	27,4286	10	22,5	0,35273
30	0,65	0,063	2,507	39,7937	9	24	0,42989
50	0,9	0,063	3,85	61,1111	7,8	25	0,57143
100	1,2	0,063	6,121	97,1587	6	26	0,7326
150	1,2	0,063	7,342	116,54	6,8	25	0,7619
250	0,9	0,063	8,478	134,571	10,5	21,5	0,66445
400	0,65	0,063	9,212	146,222	12,5	17	0,60691
600	0,5	0,063	9,64	153,016	15	14,5	0,54735
800	0,4	0,063	9,857	156,46	15	12,5	0,50794
1000	0,3	0,063	9,996	158,667	16,5	11,5	0,41408
1250	0,27	0,063	10,107	160,429	17	10,7	0,40053
1500	0,25	0,063	10,182	161,619	18	10	0,39683
2000	0,2	0,063	10,279	163,159	18	9,3	0,34136

---
