13 . 04 . 2001

Andrzej Gnat

Norbert Linke

Grupa II

SPRAWOZDANIE

TEMAT: Badanie twardości tworzyw sztucznych metodą wciskania kulki.

Definicja twardości HK.

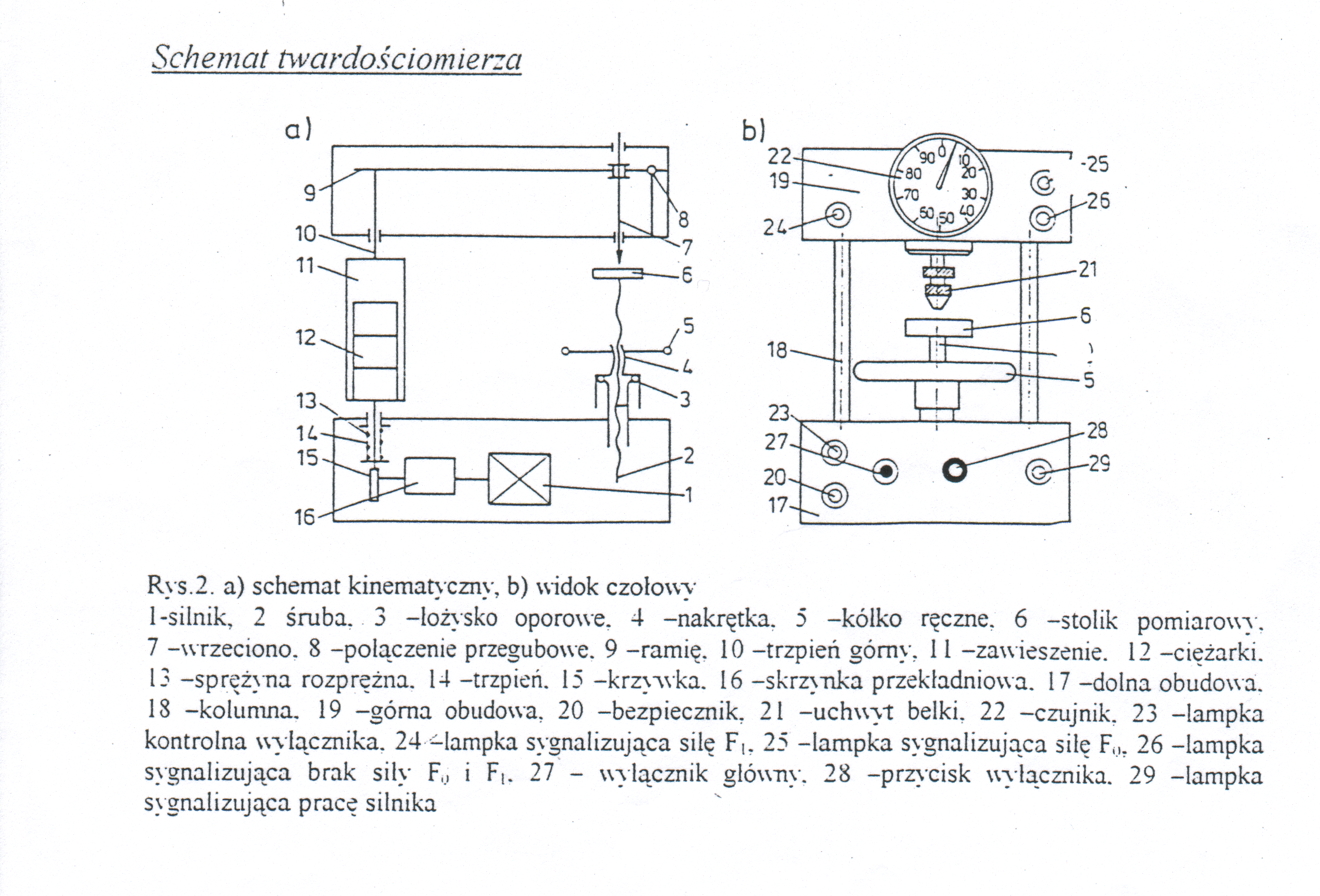

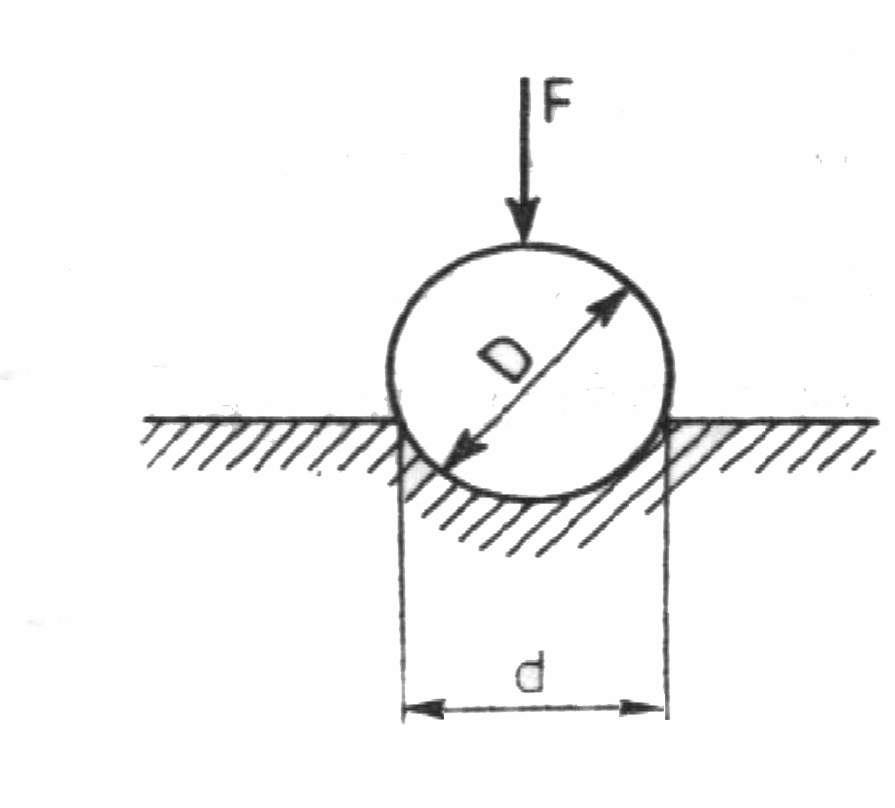

Twardość HK oznacza wyrażony w Mpa, stosunek przyłożonej siły do powierzchni sferycznej odcisku, utworzonego w badanej próbie przez kulkę o średnicy 0.5 mm pod wpływem działania tej siły.

Za położenie wyjściowe kulki przyjmuje się wielkość zagłębienia powstałego w próbie pod wpływem działania obciążenia wstępnego P_o. Do obliczeń twardości przyjmuje się wielkość zagłębienia kulki h otrzymanego po przyłożeniu obciążenia podstawowego F.

F F

HK = = 0,637

Л·D·h h

gdzie:

F - obciążenie podstawowe (N)

D - średnica kulki (mm)

h - zagłębienie kulki (mm)

Przebieg ćwiczenia:

1. Umieścić badaną próbkę na płycie twardościomierza w taki sposób aby szczelnie przylegała do płyty i nie zginała się pod wpływem działającej siły.

2. Przyłożyć obciążenie F₀ wstępne tak aby kulka zagłębiła się w powierzchnię próbki równomiernie.

3. Ustawić czujnik w położeniu zerowym

4. Przyłożyć obciążenie podstawowe F₁, działając nim przez około 30 sekund tak aby narastało równomiernie

5. Zmierzyć zagłębienie kulki ( powinno wynosić h = 0,013 - 0,036 cm )

6. Obliczyć wyniki twardości HK

Pomiary i obliczenia:

Próbka nr 1, obciążenie 5 kp.

• przy podniesieniu h = 0,013 mm

F₁ F₁

HK = =

Л·D·h 1,57·h

F₁ - działająca siła w kp

D - średnica kulki w cm

h - głębokość wcisku

5 kp

HK = = 245

1,57 · 0,013 mm

• przy obniżeniu h = 0,017 mm

5 kp

HK= = 187

1,57 · 0,017 mm

---
