TEORIA LAB 5

1. Wyjaśnij pojęcie miejsca zera/MO/ i błędu zera /m₀/ w teodolicie.

Miejsce zera MO jest to odczyt z kola pionowego gdy oś celowa jest w poziomie i libelka koła pionowego w górowaniu, Błąd miejsca zera (bł. Indeksu) jest to różnica pomiędzy odczytem rzeczywistym na kole pionowym przy poziomym położeniu osi celowej i górującym pęcherzyku libeli kolimacyjnej (koła pionowego) a odczytem przewidzianym przez konstruktora.

2. Na czym polega błąd miejsca zera.

Patrz wyżej

3. Na czym polega niwelacja trygonometryczna?

Niwelacja trygonometryczna polega na wyznaczeniu różnicy wysokości (przewyższenia)pomiędzy poziomem instrumentu (horyzontem) a punktem celowania na podstawie pomierzonego kąta nachylenia osi celowej skierowanej do punktu i pomierzonej odległości poziomej.

4. Podaj sposób wyznaczenia błędu miejsca zera.

Dokonuje się tego poprzez pomiar w dwóch położeniach lunety.

5. W jaki sposób wyznacza się miejsca zera w teodolicie?

Wyznacza się go mając dane dwa odczyty: odczyt z koła prawego A_KP i odczyt z koła lewego A_KL wartości te dodajemy do siebie, po czym odejmujemy od nich 400;0000^g i całość dzielimy na dwa co można zapisać

6. Podaj sposób wyznaczania wysokości budynku metoda niwelacji trygonometrycznej przy bazie pionowej ustawionej przy obiekcie.

Baza:

7. Czy można mierzyć teodolitem kąty pionowe, w którym występuje błąd miejsca zera? Jeżeli tak, to jak należy postąpić?

Można mierzyć kąty pionowe teodolitem, w którym występuje bład miejsca zera; należy wtedy zmierzyć kąt w 2 położeniach lunety, ponieważ średnia z 2 położeń lunety jest wolna od miejsca zera.

8. Co rozumiesz przez pojęcie kąt pionowy?

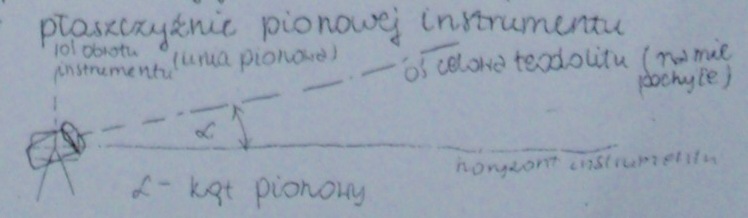

Kątem pionowym nazywamy kąt leżący w płaszczyźnie pionowej instrumentu zawarty między kierunkiem położenia osi celowej a rzutem tego kierunku (osi celowej) na płaszczyznę poziomą.

9 Jakie elementy w teodolicie realizują ramiona kąta pionowego?

Rys. powyżej

10 Podaj pomiędzy jakimi punktami jest wyznaczana różnica wysokości obliczona ze wzoru
gdzie: d- odległość zredukowana na poziom,
-kat nachylenie osi celowej do poziomu

Różnica wysokości wyznaczana jest pomiędzy punktem wskazującym poziom instrumentu (horyzont) a punktem celowania do którego skierowana jest oś celowa.

11. Jaką funkcję pełni automatyczny stabilizator indeksu koła pionowego w teodolicie?

Automatyczny stabilizator indeksu koła pionowego zastępuje w teodolitach libele kolimacyjną i mechanizm śruby elewacyjnej automatycznie kompresując wpływ niepionowości osi V na wyniki pomiaru katów pionowych.

12. Czy trzeba sprawdzać błąd miejsca zera w teodolicie z automatycznym stabilizatorem koła pionowego?

Tak, należy sprawdzić błąd miejsca zera w tym teodolicie ponieważ kompensator może być niesprawny.
