5. Dobór przekroju przewodów oraz zabezpieczeń.

5.1. Kryteria doboru przewodów zasilających:

• obciążalności długotrwałej przewodów I_dd

• dopuszczalnego procentowego spadku napięcia Δu_dop%

• czasu wyłączenia t_wy ≤ t_km.

• długości przewodów zasilających mierzone są od RO do ostatniego punktu zasilania tym przewodem

• obliczenia prowadzone są dla jednej fazy (pozostałe fazy są równoważne); w przypadku niesymetrycznego obciążenia dla najbardziej obciążonej fazy.

5.2. Warunki do spełnienia:

• warunki prądowe

gdzie:

I_obl - prąd roboczy, I_n - znam. prąd zabezpieczenia, I_dd - prąd dopuszczalny długotrwale, I₂ - prąd zadziałania zabezpieczenia

• warunki napięciowe

gdzie:

P - max moc na fazie, U - znam. napięcie zasilania

Δu_dop% - procentowy spadek napięcia, γ_Cu - konduktywność miedzi

l - długość przewodu

• warunki zwarciowe

,

gdzie:

s - przekrój dobranego przewodu, k - współczynnik zależny materiału przewodu (k = 115), I_k - prąd zwarciowy (bezpośrednio za zabezpieczeniem), Z_s - impedancja zwarcia, t_wy - czas wyłączenia zabezpieczenia wyzwalaczy przeciążeniowych typu B (z katalogu FAELa)

5.3. Dobór przewodów i zabezpieczeń (wariant I)

Prąd pojedynczej lampy MPK:

Na podstawie zależności (5.2.2) obliczono przekrój przewodu oraz dobrano pierwszy większy
z szeregu. Wg zależności (5.2.3 i 5.2.4) sprawdzono warunki zwarciowe i dobrano zabezpieczenia. Obliczenia przeprowadzono dla poszczególnych obwodów (wyniki zestawiono w tabeli 5.3.1):

• obw. 1, 8

• obw. 2, 4

• obw. 3

• obw. 5, 7

• obw. 6

• obw. 9a, 9b.

Tabeli 5.3.1.

obwód	Dobrany przewód	Idd	Iobl	Ik/In	tkm	I2	zabezpieczenie
		[A]	[A]		[s]	[A]
1, 8	YDYn 5x6mm^2	28	10.25 8.2 8.2	14.4	9		S311 B16 S311 B10 S311 B10
2, 4	YDYn 5x4mm^2	22	6.15 6.15 6.15	23	4		S311 B10 S311 B10 S311 B10
3	YDYn 5x2.5mm^2	16	6.15 6.15 6.15	23	1.6		S311 B10 S311 B10 S311 B10
5, 7	YDYn 5x4mm^2	22	8.2 8.2 8.2	23	4		S311 B10 S311 B10 S311 B10
6	YDYn 5x2.5mm^2	16	8.2 8.2 8.2	23	1.6		S311 B10 S311 B10 S311 B10
9a, 9b	YDYn 5x10mm^2	38	18.45 18.45 18.45	11.5	25		S311 B20 S311 B20 S311 B20

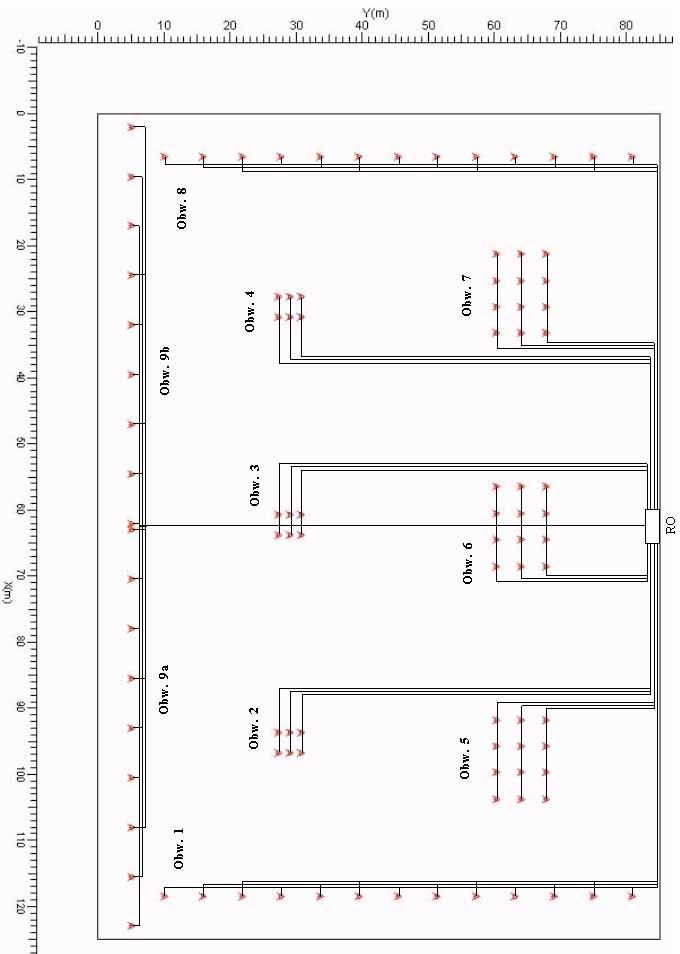

Schemat instalacji - wariant Ia.

Następnie przeprowadzono podobne jw. obliczenia dla:

• obw. 2a, 2b, 4a, 4b

• obw. 3a, 3b.

Prąd pojedynczej lampy TCS:

Przewody zasilające lampy świetlówek doświetlających są poprowadzone w podłodze ze względu na relatywnie niskie ich zamocowanie (3m) w porównaniu z resztą oświetlenia (35m). Wyniki zestawiono w tabeli 5.3.2:

Tabela 5.3.2.

obwód	Dobrany przewód	Idd	Iobl	Ik/In	tkm	I2	zabezpieczenie
		[A]	[A]		[s]	[A]
2a, 2b, 4a, 4b	YDY 3x1.5mm^2		1.08 1.08	213	0.56		S311 B6
3a ,3b	YDY 3x1.5mm^2		1.08 1.08	213	0.56		S311 B6

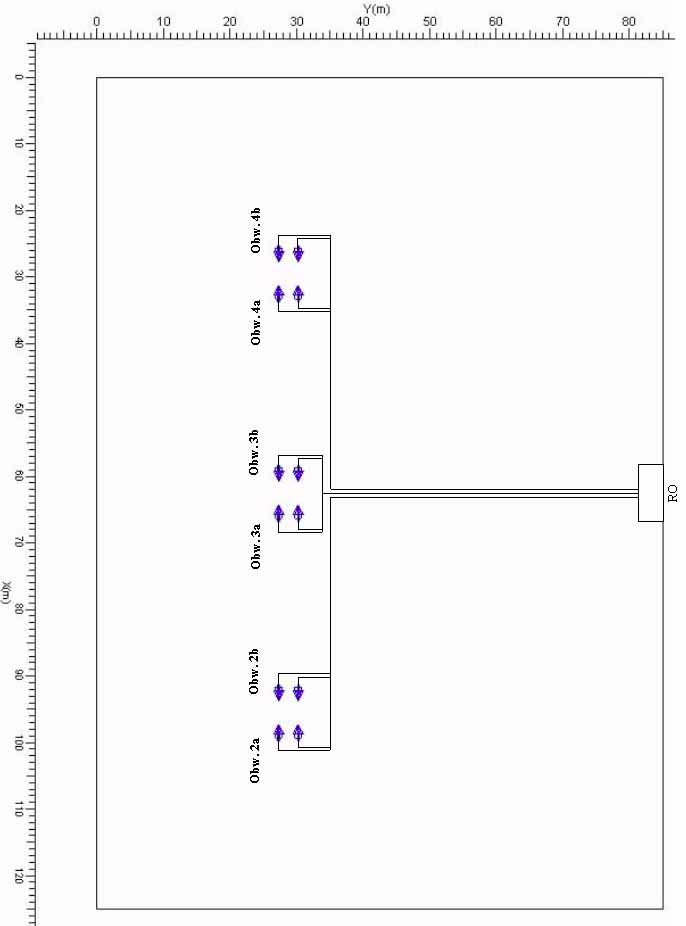

Schemat instalacji - wariant Ib.

5.4. Dobór przewodów i zabezpieczeń (wariant II)

Prąd pojedynczej lampy KPK:

Tabela 5.4.1.

obwód	Dobrany przewód	Idd	Iobl	Ik/In	tkm	I2	zabezpieczenie
		[A]	[A]		[s]	[A]
1a, 1b	YDYn 5x1.5mm^2		4.8 4 4	38.3	9		S311 B6 S311 B6 S311 B6
2a, 2b	YDYn 5x1.5mm^2		4.8 4 4	38.3	4		S311 B6 S311 B6 S311 B6
3a, 3b	YDYn 5x2.5mm^2		4.8 4 4	38.3	1.6		S311 B6 S311 B6 S311 B6
4a, 4b	YDYn 5x2.5mm^2		4.8 4 4	38.3	4		S311 B6 S311 B6 S311 B6
5a, 5b	YDYn 5x2.5mm^2		4.8 4 4		1.6		S311 B6 S311 B6 S311 B6
6a, 6b	YDYn 5x2.5mm^2		4.8 4 4		25		S311 B6 S311 B6 S311 B6
7a, 7b	YDYn 5x2.5mm^2		4.8 4 4				S311 B6 S311 B6 S311 B6
8a, 8b	YDYn 5x4mm^2		4.8 4 4				S311 B6 S311 B6 S311 B6
9a, 9b	YDYn 5x4mm^2		4.8 4 4				S311 B6 S311 B6 S311 B6
10a, 10b	YDYn 5x4mm^2		4.8 4 4				S311 B6 S311 B6 S311 B6

Schemat instalacji - wariant II.

6. Rozkład obciążenia rozdzielnicy

Rozdzielnica RO	Sumaryczne obciążenie rozdzielnicy [W]
Wariant 1	42982
Wariant 2	51150

7. Zestawienie materiałów.

7.1. Wariant I.

Tabela 7.1.1

Rodzaj materiału	Typ	Ilość
Oprawy i źródła światła	MPK100/400 GPK100 NB closed 1xHPI-PBUS400	98szt.
		TCS214/258 C6 2xTL-D58W / 940	12szt.
	Zabezpieczenia	S311 B10	14szt.
		S311 B16	1szt.
		S311 B20	3szt.
	Przewody	YDYn 5x1.5 mm^2	110m *)
		YDYn 5x2.5 mm^2	222m *)
		YDYn 5x4 mm^2	75m *)
		YDYn 5x6 mm^2	160m *)
		YDYn 5x10 mm^2	228m *)
Puszki rozgałęźne	-	123szt.
*) podane długości nie uwzględniają zapasu

7.2. Wariant II.

Tabela 7.2.1

Rodzaj materiału	Typ	Ilość
Oprawy i źródła światła	KPK200/165 GPK100 NB 1xQL165W/840	310szt.
Zabezpieczenia	S311 B6	30szt.
Przewody	YDYn 5x1.5 mm^2	161m *)
		YDYn 5x2.5 mm^2	550.5m *)
		YDYn 5x4 mm^2	479.5m *)
Puszki rozgałęźne	-	57szt.
*) podane długości nie uwzględniają zapasu

(5.2.1)

(5.2.2)

(5.2.4)

(5.2.3)

---
