LABORATORIUM

METOD PROJEKTOWANIA

PÓL i OBWODÓW

Piątek Rafał

Grupa EDi 4.1

Ocena :

1. Celem ćwiczenia jest zapoznanie się z obsługą i możliwościami programu QFILDE:

Program ten jest przeznaczony do symulacji różnorodnych pól ( np.: magnetycznego, elektrostatycznego itp). Z możliwościami programu zapoznamy się na bazie problemu omówionego w punkcie 2.

2. Badanie rozkładu pola magnetycznego w obwodzie magnetycznym o geometrii :

Rys.1. geometria obwód magnetyczny

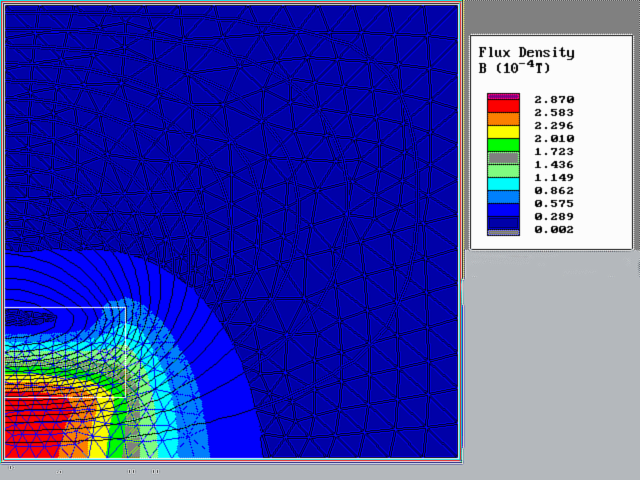

2.1.rozkład indukcji magnetycznej w analizowanej części obwodu:

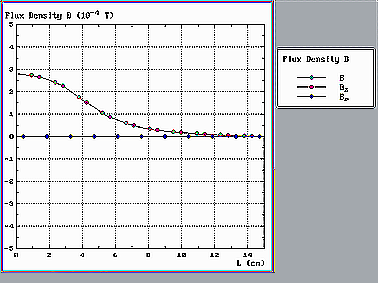

2.2. rozkład indukcji magnetycznej względem osi z:

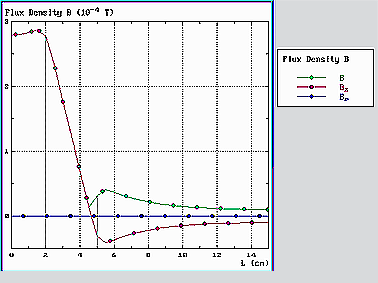

2.3.rozkład indukcji względem osi r :

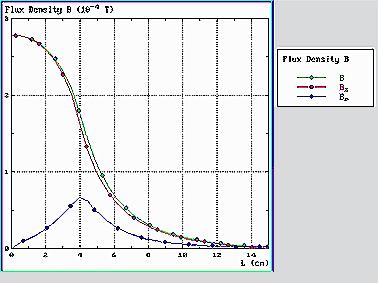

2.4.rozkład indukcji względem osi równoległej do osi z w odległości 4 cm:

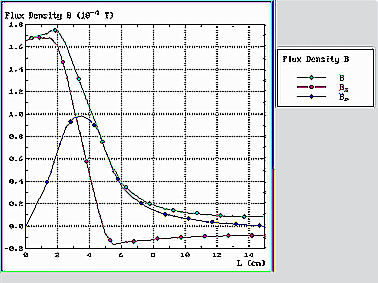

2.5.rozkład indukcji względem osi równoległej do osi r w odległości 2cm:

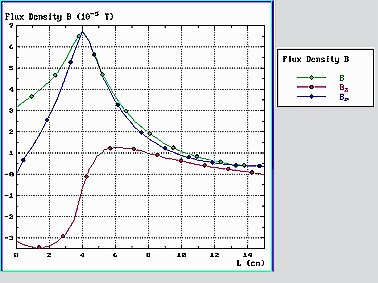

2.6.rozkład indukcji względem osi równoległej do osi r w odległości 5cm:

3.Wnioski:

Jak wynika z wykresu 2.3 pole wzdłuż podłużnej osi cewki indukcyjnej jest symetryczne i osiąga maksimum swojej wartości w jej geometrycznym środku , aby potem zmniejszyć swoja wartość do zera w nieskończoności. Natomiast sytuacja panujące na wewnętrznej powierzchni cewki jest (wewnętrzna powierzchnia karkasa , wykres 2.5) inna .O ile wartość wypadkowa zmienia się analogicznie to składowa promieniowa Br osiąga brzegu swoje maksimum na brzegu cewki . Najciekawszy kształt pola obserwujemy jednak na zewnątrz cewki ( wykres 2.6). Zarówno składowa promieniowa jak i wartość wypadkowa osiągają maksimum w odległości 4 cm od osi z (poprzecznej),ale za to składowa Bz posiada dwa ekstrema lokalne (min dla x=1,5cm , oraz max dla x=6 cm).

1

5

Część obwodu magnetycznego uwzględniona w analizie

---
