  1. Zdjęcie i spryzmowanie ziemi urodzajnej (humusu).

0x08 graphic

0x01 graphic

0x01 graphic

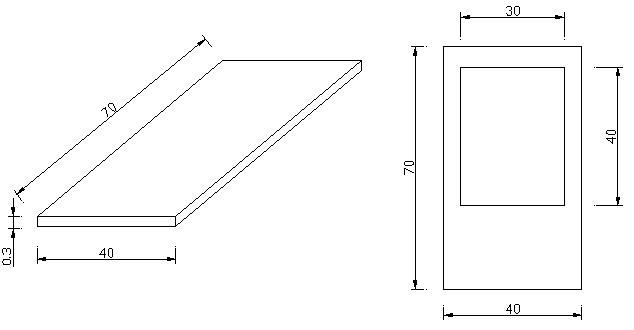

    1. Obliczenia wielkości robót ziemnych

0x01 graphic

Objętość obiektu w wykopie

0x01 graphic

Objętość humusu

0x01 graphic

    1. Przyjęcie spycharki, schemat pracy spycharki i obliczenie wydajności.

      1. Przyjęcie spycharki

Przyjęto spycharkę gąsienicową TD-12 C Stalowa Wola (dane techniczne w załączniku nr 1)

lemiesz: szerokość l=3,40 m

wysokość h=1,00 m

pojemność q=2,66 m 3 (przyjęto z katalogu)

      1. Obliczanie wydajności maszyny.

Wydajność eksploatacyjna

0x01 graphic

T c - czas cyklu pracy spycharki [s]

q - pojemność lemiesza [m 3]

S s - współczynnik spoistości gruntu. (Ss=0,8)

S n - współczynnik napełnienia lemiesza (Sn=0,9)

S w - współczynnik wykorzystania czasu pracy maszyny w czasie zmiany roboczej (Sw=0,8)

Czas wykonywania operacji roboczych:

0x01 graphic

0x01 graphic

0x01 graphic

t st - czas stały wykonania operacji roboczych

t zm - czas zmienny dotyczÄ…cy skrawania lub nagarniania

t zb - czas tracony przy zmianie biegów (średnio t zb = 5 s)

t zk - czas jednorazowej zmiany kierunku jazdy (średnio t zk =10 s)

t po - czas na podnoszenie i opuszczanie lemiesza w cyklu pracy (średnio t po = 10 s)

L s - droga skrawania lub nagarniania

L p - droga przemieszczania urobku

L s +L p - droga jazdy powrotnej, jałowej

V s - prędkość jazdy podczas skrawania lub nagarniania

Vp - prędkość jazdy podczas przemieszczania się z urobkiem

V pw - prędkość jazdy powrotnej

Czas napełniania urobkiem:

0x01 graphic

L n - droga nagarniania

V n - prędkość jazdy podczas nagarniania

Długość skrawania:

0x01 graphic

q- pojemność lemiesza

l- długość lemiesza

h- wysokość warstwy humusu

Czas pracy maszyny:

0x01 graphic

Q e - wydajność eksploatacyjna ( m 3/h )

V o - objętość warstwy humusu ( m 3 )

Prędkości jazdy:

1 bieg - 0,81 (m/s) - skrawanie

2 bieg - 1,39 (m/s) - przemieszczanie urobku na pryzmÄ™

3 bieg - 2,33 (m/s) - jazda jałowa

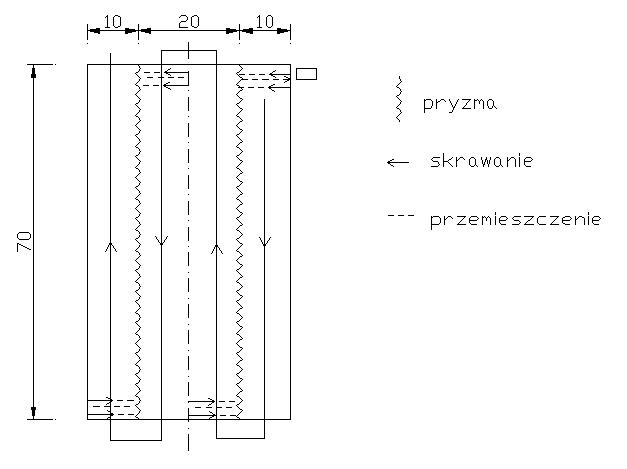

Schemat pracy spycharki:

0x08 graphic
OBLICZENIA

Długość skrawania:

0x01 graphic

Czas napełnienia:

0x01 graphic

Czas wykonywania operacji roboczych:

0x01 graphic

Czas zmienny:

0x01 graphic

Czas wykonywania operacji roboczych:

0x01 graphic

Wydajność eksploatacyjna:

0x01 graphic

Czas pracy maszyny:

0x01 graphic

Spycharka wykona pracÄ™ w ciÄ…gu jednej zmiany roboczej.

    1. Dobór ładowarki, schemat pracy, obliczenie wydajności

      1. Przyjęcie ładowarki

Przyjęto ładowarkę Stalowa Wola 515 G (dane techniczne w załączniku nr 2)

szerokość łyżki: 2,39 m
pojemność łyżki: 1,91 m 3
wysokość załadunku: 2,67 m

      1. Schemat pracy Å‚adowarki
        0x01 graphic

      2. Wydajność ładowarki

0x01 graphic

T c - czas pracy Å‚adowarki jednonaczyniowej.

q - pojemność naczynia roboczego.

S n - współczynnik napełniania naczynia.(0,8)

S t - współczynnik trudności odspojenia gruntu.(0,9)

S w - współczynnik wykorzystania czasu pracy maszyn w okresie zmiany roboczej. (0,8)

0x01 graphic

0x01 graphic

t- czas napełniania naczynia (4s)

t ut - czas manewrów w celu ustawienia się ładowarki do przejazdu z gruntem (8s)

t jw ­- czas przejazdu do miejsca wyÅ‚adunku (15s)

t pw - czas podniesienia łyżki do wyładunku (4s)

t op - czas opróżnienia łyżki (2s)

t ujp - czas manewrowania w celu rozpoczęcia jazdy powrotnej (8s)

t jp - czas jazdy powrotnej (15s)

t mp - czas manewrowania w celu rozpoczęcia kolejnego cyklu pracy (10s)

t zb - czas zmiany biegów w czasie całego cyklu pracy (12s)

0x01 graphic

Czas pracy maszyny:

0x01 graphic

Przyjęto zespół składający się z jednej ładowarki, wykonanie robót zajmie 1 dzień roboczy tj. 2 zmiany po 8h.

    1. Określenie liczby środków transportowych z warunku ciągłej pracy ładowarki.

      1. Przyjęcie samochodu samowyładowczego

Przyjęto samochód samowyładowczy Kamaz 65111 (dane techniczne w załączniku nr 3)

Udźwig: 14 000 kg

Objętość nadwozia: 8,2 m

1.4.2. Obliczenie ilości środków transportowych.

Czas załadunku jednego samochodu:

0x01 graphic

Vt - ładowność środka transportowego [m3]

Vk - pojemność ładowarki [m3]

Sn - współczynnik napełnienie naczynia roboczego (Sn=0,8)

n - liczba cykli Å‚adowarki na godzinÄ™

0x01 graphic

Przyjęto 0x01 graphic

0x01 graphic

Obliczenie czasu trwania cyklu transportowego

0x01 graphic

tz - czas załadowania samochodu

tj - czas jazdy samochodu w obydwu kierunkach

tw - czas wyładunku (120s)

Vśr - średnia prędkość jazdy samochodu (25km/h)

l - odległość, na którą należy przetransportować wykopany grunt (30km)

0x01 graphic

0x01 graphic

Obliczenie niezbędnej ilości środków transportowych (z warunku ciągłości pracy)

0x01 graphic

t - czas trwania cyklu transportowego

tz - czas załadowania pojedynczego samochodu

0x01 graphic

Przyjęto 22 samochody samowyładowcze.

  1. Wykonanie wykopu.

    1. Przyjęcie koparko-ładowarki

Przyjęto koparko-ładowarkę 9.50M Stalowa Wola (dane techniczne w załączniku nr 4)

Pojemność łyżki: 1 m3

Maksymalny zasięg kopania: 6,23 m

    1. Schemat pracy koparko-Å‚adowarki

0x01 graphic

    1. Wydajność maszyny

Teoretyczna godzinna wydajność koparko-ładowarki:

0x01 graphic

n - liczba cykli pracy koparki w ciÄ…gu godziny

q - geometryczna pojemność naczynia roboczego [m3]

Liczba cykli pracy koparki w minucie efektywnej pracy:

0x01 graphic

tc - czas cyklu pracy koparki w sekundach

0x01 graphic

ton - czas odspajania gruntu i jednoczesnego napełniania naczynia

tob - czas obrotu nadwozia do miejscia wyładunku urobku

top - czas opróżniania naczynia

tp - czas powrotu naczynia do pozycji wyjściowej

0x01 graphic

0x01 graphic

0x01 graphic

Wydajność eksploatacyjna:

0x01 graphic

Sn - współczynnik napełniania naczynia (Sn=0,7)

St - współczynnik trudności odspajania gruntu (St=0,95)

Sw1 - współczynnik wykorzystania czasu przy załadunku na jednostki transportowe

(Sw1=0,92)

Sw2 - współczynnik wykorzystania czasu przy pracy na odkład (Sw2=0,8)

0x01 graphic

    1. Określenie liczby środków transportowych (z warunku ciągłości pracy koparki)

Przyjęto samochów KAMAZ 6520 (dane techniczne w załączniku nr 5)

Udźwig: 20 000 kg

Objętość nadwozia: 12 m3

Pojemność użytkowa jednostki transportowej:

0x01 graphic

N - nominalna ładowność pojazdu [t]
γ0 - gęstość gruntu w stanie rodzimym [kg/m3] (t/m3)
Ss - odwrotność współczynnika spulchniania gruntu (Ss=0,82)

0x01 graphic

Liczba cykli pracy koparki, niezbędnych do napełnienia skrzyni:

0x01 graphic

Sn' - współczynnik napełnienia łyżki gruntem (Sn'=0,9)

0x01 graphic

Czas załadunku samochodu:

0x01 graphic

Czas trwania cyklu jednostki transportowej:

0x01 graphic

tp - czas podstawienia pod załadunek [min]

Tz - czas załadunku [min]

tw - czas wyładunku [min]

tpi - czas przejazdu w obu kierunkach [min]

0x01 graphic

Vśr - średnia prędkość jazdy samochodu [25km/h]

l - odległość, na którą należy przetransportować wykopany grunt [30 km]

0x01 graphic

0x01 graphic

Liczba jednostek transportowych:

0x01 graphic

Przyjęto 22 samochody samowyładowcze.

    1. Obliczenie wielkości robót wykonywanych przez jedną koparkę na jedną zmianę roboczą

0x01 graphic

t - liczba godzin przypadajÄ…ca na jednÄ… zmianÄ™ roboczÄ…

Qe - wydajność eksploatacyjna [m3/h]

Qs - wydajność zmianowa

0x01 graphic

Objętość wykopu:

- na poziomie terenu: 42,5m x 32,5 m

- na dnie wykupu: 40m x 30 m

0x01 graphic

0x01 graphic

0x01 graphic

Ssp - współczynnik spulchnienia (=1,35)

V - objętość wykopu

0x01 graphic

Objętość gruntu do wywozu:

0x01 graphic

Objętość gruntu na odkład:

0x01 graphic

Ilość zmian potrzebnych do wykonania pracy przez jedną koparko-ładowarkę:

0x01 graphic

Vw - objętość robót ziemnych

VR - objętość robót wykonanych przez jedną koparkę na jedną zmianę roboczą.

0x01 graphic

0x01 graphic

n=n1+n2= 0,35 + 4,65 = 5

Do wykonania prac potrzeba 5 zmian roboczych.

2 dni po 2 zmiany robocze + 1 zmiana = 3 dni robocze

  1. Dobranie ilości zespołów roboczych, harmonogram prac.

Zdjęcie i wywóz humusu:

Wykop

Harmonogram prac

Lp.

Wyszczególnienie robót

Dni robocze

1

2

3

4

5

1

2

2

3

3

4

4

5

1.

Zdjęcie humusu
(spycharka)

2.

Załadunek i wywóz humusu
(Å‚adowarka i samochody)

3.

Wykonanie wykopu i transport urobku (koparko-Å‚adowarka i samochody)

  1. Technologia wykonania wykopu i obiór robót ziemnych

    1. Technologia wykonania wykopu

Wykop powinny być wykonywane w możliwie krótkim czasie i pozostawione jak najkrócej jako otwarte. Dzięki tej zasadzie ogranicza się możliwość naruszenia skarp oraz obniżenia wytrzymałości dna wykopu .Dlatego właśnie budowa w wykopach oraz ich zasypanie muszą przebiegać w jak najkrótszym czasie. Nie wolno też dopuszczać do spływu wód opadowych do wykopu z otaczającego terenu , co uzyskuje się poprzez wykonanie rowów odpływowych. Po większych deszczach konieczna jest kontrola wykonanych robót. Wykonując wykop należy pozostawić niedobraną warstwę o grubości 0,1 - 0,2 m przy wykopach ręcznych i 0,2 - 0,3m przy wykopach mechanicznych. Niedobraną warstwę należy usuwać bezpośrednio przed zakładaniem fundamentów. W przypadku przekopania poniżej projektowanego poziomu miejsca te powinny być zapełnione średnioziarnistym piaskiem, zagęszczonym przez ubijanie w stanie wilgotnym lub chudym betonem.

Skarpy wykopu powinny mieć odpowiednie nachylenie. Jeżeli warunki lokalne na to nie pozwalają musi być stosowane zabezpieczenie skarp przez ich obudowę (tarcze obudowy z rozparciem, a przy napływie wody do wykopu - ścianki z grodzic lub ścian w gruncie).

Stosowanie odpowiednich metod wykonywania wykopu.

Wykopy wykonuje się następującymi sposobami:

a) podłużnym , zwanym też przelotowym

b) poprzecznym

c) czołowym

Sposób podłużny jest dogodny ze względu na możliwość łatwego dojazdu samochodu i transportu szynowego pod zasięg odspajających koparek oraz łatwość odprowadzania wód gruntowych i opadowych. Uzyskuje się to poprzez wykonanie pochylenia dna wykopu o kierunku przeciwnym do kierunku pracy koparki. Przy głębokich wykopach prace wykonuje się dwiema lub więcej warstwami , zwanymi nieraz tarasami o głębokościach odpowiednich do wysokości kopania pracującej koparki. Sposób podłużny przelotowy wykonuje się w budownictwie komunikacyjnym, gdy na zmianę występują wykopy i nasypy. Przy odpowiednim schemacie pracy koparki sposób podłużny możemy stosować przy wykonywaniu wykopów szerokoprzestrzennych pod fundamenty obiektów budowlanych.

Sposób poprzeczny jest stosowany, gdy teren w kierunku poprzecznym do prowadzonych robót ma znaczne pochylenie, a wykop i nasyp są bezpośrednio przy sobie. Stosowanie sposobu poprzecznego wskazane jest także, gdy urobek z wykopu odkładany jest po jego obu stronach. Sposobem poprzecznym koparką z osprzętem zbierakowym wykańcza się skarpy wykopów wykonanych koparkami przedsiębiernymi lub podsiębiernymi. Koparką zbierakową , sposobem poprzecznym wykonuje się też wykopy szerokoprzestrzenne, liniowe i wąskoprzestrzenne z dwustronnymi skarpami szczególni gdy poziom wody gruntowej jest powyżej dna wykopu. Sposobem poprzeczny przy użyciu koparki z wyposażeniem przedsiębiernym możemy także wykonywać wykopy szerokoprzestrzenne.

Sposób czołowy często stosowany przy wykopach fundamentowych budynków lub budowli. Sposobem czołowym pracuje koparka zbierakowa wykonująca kanał o przekroju trapezowym oraz wykop z jednostronnym lub dwustronnym odkładem.

    1. Odbiór wykonanych robót ziemnych (odbiór końcowy)

Dokumentacja niezbędna dla dokonania odbioru końcowego

  1. Sprawdzenie i odbiór robót ziemnych powinny być dokonane na podstawie sprawdzeń dokonanych zgodnie z wymaganiami kontroli wykonywania robót ziemnych i dokumentacji zawierającej:

  1. W dzienniku badań i pomiarów powinny być odnotowane wyniki badań wszystkich próbek oraz wyniki wszystkich sprawdzeń kontrolnych.

  2. Na przekroje powinny być naniesione wyniki pomiarów i miejsca pobrania próbek, a przekroje poprzeczne i pionowe powinny być wykonane z tych miejsc, w których kontrolowane były wymiar i nachylenia skarp lub spadki.

Odbiór robót

  1. Odbiór gruntów przeznaczonych do wykonywania danego rodzaju robót ziemnych powinien być dokonany przed wybudowaniem obiektu.

  2. W przypadku gdy w wyniku kontroli grunt został określony jako nieprzydatny do wykonania robót ziemnych, nie powinien być użyty do wykonania danego rodzaju robót. Grunt taki może być użyty do wykonania robót, jeżeli po uzgodnieniu z inwestorem i projektantem istnieje możliwość poprawienia jego właściwości.

  3. Odbiór częściowy powinien być przeprowadzony w odniesieniu do tych robót do których późniejszy dostęp jest nie możliwy albo które całkowicie zanikają. O dokonaniu odbioru częściowego należy dokonać zapisu w dzienniku budowy i sporządzić protokół odbioru.

  4. Odbiór końcowy robót powinien być przeprowadzony po zakończeniu robót ziemnych i powinien być dokonywany na podstawie dokumentacji wymienionej w pkt4. W razie gdy jest to konieczne przy odbiorze końcowym mogą być przeprowadzone badania lub sprawdzenia zalecone przez komisję odbiorczą.

  5. Z odbioru końcowego robót ziemnych należy sporządzić protokół, w którym powinna być zawarta ocena ostateczna robót i stwierdzenie ich przyjęcia. Fakt dokonania odbioru końcowego powinien być wpisany do dziennika budowy.
