SCHEMAT BELKI

Parametry belki

- moment bezwładności przekroju J_x = 3427,4 cm⁴; moduł sprężystości podłużnej E = 1000 GPa;

- masa belki m = 0,0 kg/m; współczynnik obciążenia dla ciężaru własnego belki g_f = 1,1

OBCIĄŻENIA OBLICZENIOWE BELKI

Przypadek P1: Przypadek 1 (g_f = 1,15)

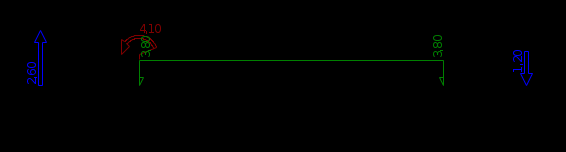

Schemat statyczny (ciężar belki uwzględniony automatycznie):

Tablica obciążeń obliczeniowych (dodatkowo ciężar belki g_o = 0,00 kN/m)

Przekrój	z [m]	ql [kN/m]	qp [kN/m]	F [kN]	M [kN]
0.	0,00	--	0,00	-2,60	0,00
A.	1,30	0,00	3,80	0,00	-4,10
B.	5,30	3,80	0,00	0,00	0,00
1.	6,40	0,00	--	1,20	0,00

WYKRESY SIŁ WEWNĘTRZNYCH

Przypadek P1: Przypadek 1

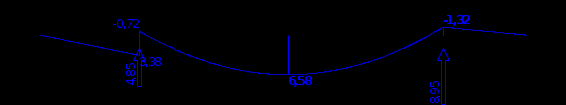

Momenty zginające [kNm]:
