Ćwiczenie nr 9

Temat: Badanie zagadnienia skręcania - wyznaczenie granicznej nośności przekroju belki skręcanej.

1.Wiadomości wstępne:

Dla stali konstrukcyjnych, a także dla innych stopów metali o podobnych własnościach często uważa się granicę plastyczności za parametr krytyczny dla takich tworzyw.

W każdym poprzecznym przekroju pręta o przekroju kołowym obciążonym parą sił, której płaszczyzna jest prostopadła do osi, istnieje moment skręcający równy liczbowo momentowi obciążającemu Ms. Moment ten powoduje w poszczególnych przekrojach poprzecny płaski stan naprężenia.

Próba skręcania lepiej obrazuje plastyczne własności badanego materiału niż próba rozciągania. Wynika to z zachowania praktycznie stałego przekroju i długości pomiarowej próbki przy skręcaniu aż do jej zniszczenia, co pozwala na określenie naprężeń nawet przy znacznych odkształceniach (przy próbie rozciągania pojawiała się ''szyjka'').

Skręcanie jest to taki stan, w którym część składowa konstrukcji jest obciążona układem sił, których wypadkowe działają z pewnym mimośrodem w stosunku do osi elementu .

Oznacza to, że w przekrojach poprzecznych występują jedynie momenty skręcające. Odkształcenia jakie powstają opisywane są tzw. kątem odkształcenia postaciowego - .

(1)

a na powierzchni określonej dowolnym promieniem p

(2)

Dla małych kątów skręcenia powyższy wzór można aproksymować zależność (3)

Ponieważ stan odkształcenia elementu w postaci pręta poddanego skręcaniu jest identyczny z przypadkiem czystego ścinania , można więc wykorzystać zależności wynikające z prawa Hooke’a dla ścinania: (4)

Ze związków (2) i (4) wynika:

(5)

Z warunków równowagi pręta skręcanego wynika związek

(6)

Po podstawieniu zależności (5) do (6) otrzymujemy

a) wzór na kąt skręcania odcinka pręta kłowego o wysokości dx i promieniu r

(7)

skąd kąt skręcenia całego pręta

(8)

b) wzór na naprężenia styczne powstające w przekrojach prostopadłych do osi pręta skręcanego

(9)

Przy obliczeniach wytrzymałościowych prętów skręcanych korzystamy z zależności

(10)

Wzór ten jest bardzo często wykorzystywany przy badaniu skręcanych prętów . Badania wytrzymałości na skręcanie mają szerokie zastosowanie tam gdzie elementy są w ten sposób obciążane . Ma to miejsce np. w silniku układach przeniesienia napędu . Jak widać wiedza o wytrzymałości na skręcanie jest bardzo przydatna w czasie projektowania urządzeń napędzanych silnikami obrotowymi .

2.Cel ćwiczenia:

Celem ćwiczenia jest wyznaczenie wielkości charakteryzujących własności materiału powyżej granicy sprężystości przy skręcaniu. Wielkościami tymi są :

- kąt odkształcenia postaciowego

- granica plastyczności R_es

- wytrzymałość na skręcanie R_ms

- naprężeń stycznych maksymalnych na włóknach skrajnych .

3.Przebieg ćwiczenia:

Próbkę do badania wytrzymałości na skręcanie zakłada się w uchwyty mocujące i unieruchamia . Próbka ta ma stożkowe zakończenia pozwalające ustalić ją osiowo . Po zamocowaniu próbkę poddaje się obciążeniu powodującemu wystąpienie momentu skręcającego .

Co pewny , ustalony przyrost momentu odczytuje się kąt skręcenia .

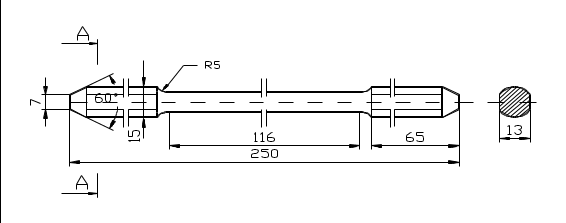

Maszyna na , której przeprowadzana jest próba jest wyposażona w przyrządy umożliwiające odczytanie momentu i kąta skręcenia . W naszej próbie użyta została skręcarka KM-50-1 w zakresie pomiarowym 0 - 1.0 daNm i działce 0.02 daNm . Próbka została wykonana ze stali ST3 a jej wymiary podane są na poniższym rysunku.

średnica próbki d_o = 10 mm

długość pomiarowa l_o = 116 mm

4.Tabela pomiarowa:

 []	MS [KGm]	 [rad]	MS [Nm]
1	0,25	0,017	0,025
2	0,3	0,034	0,03
3	0,7	0,051	0,071
4	1,05	0,068	0,107
5	1,1	0,085	0,112
6	1,3	0,102	0,132
7	1,7	0,119	0,173
8	2,45	0,136	0,249
9	2,95	0,153	0,3
10	3,45	0,17	0,351
12	4,05	0,204	0,412
14	4,45	0,238	0,453
16	4,65	0,272	0,474
18	4,47	0,306	0,484
20	4,8	0,34	0,489
25	5,1	0,425	0,519
30	5,35	0,51	0,545
35	5,5	0,595	0,56
40	5,7	0,68	0,581
45	5,85	0,765	0,596
50	6,05	0,85	0,616
60	6,35	1,02	0,647
70	6,55	1,19	0,667
80	6,8	1,36	0,693
90	6,9	1,53	0,703
100	7,05	1,7	0,71
150	7,75	2,55	0,79
200	8,25	3,4	0,84
250	8,65	4,25	0,881
300	9,2	5,1	0,937
400	9,5	6,8	0,968
500	10	8,5	1,019
1000	10,75	17	1,095
1720	11,35	30	1,569
2040	11,8	35,58	1,202

5.Obliczenia :

a) Umowna granica plastyczności R_es:

Umowną granicę plastyczności wyliczam korzystając z zależności :

gdzie

Wartość M_es odczytana z wykresu : 45,5 Nm .

Zatem umowna granica plastyczności wynosi :

R_es= 2.32*10⁸ N/m² = 232 MPa

b)wytrzymałość na skręcanie R_ms

Wytrzymałość na skręcanie wyliczam korzystając z zależności :

gdzie: =2,1455*10

Wartość M_ms: 97,5 Nm .

Zatem granica wytrzymałości wynosi :

R_ms= 4.97*10⁸ N/m² = 497 MPa

4.Analiza błędów, wnioski:

Błąd R_es .

 (R_es) = (M_es) + d = 3.35*10⁶ N/m²=3.35MPa

Błąd R_ms .

 (R_ms) = (M_ms) + d = 5.910⁶ N/m² =6 MPa

6.Wnioski

Powstałe błędy podczas wykonania ćwiczenia które zsumowały się spowodowały błąd końcowy jakim jest obarczony wynik.

Na wielkość błędu końcowego miały wpływ następujące przyczyny :

- niedokładność odczytu pomiarów

- niedokladność odczytu momentu skręcającego

- błąd spowodowany luzem na szczękach maszyny skręcającej.

Badana próbka posiada wyrażną granicę plastyczności . Próbę prowadzono aż do całkowitego zniszczenia, które nastąpiło przy

1,569 [Nm].

Na powierzchni próbki można było zauważyć wyraźne linie śrubowe, stwierdzamy,że skręcanie było równomierne.

Materiał, z którego wykonano próbkę jest materiałem plastycznym, o plastyczności próbki sugeruje nam to iż została ona obrócona wokół własnej osi sześć razy.
