LABORATORIUM METROLOGII ELEKTRYCZNEJ

TEMAT:

POMIARY POJEMNOŚCI

CWICZENIE:

NR18

GRUPA:

OCENA:

IMIĘ I NAZWISKO:

DATA:

  1. Układ pomiarowy.

0x08 graphic

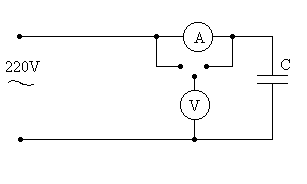

A-- Układ do pomiaru pojemności metodą techniczną.

0x08 graphic
B-- Układ do pomiaru pojemności metodą mostkową.

  1. Wyniki pomiarów.

A—Pomiar pojemności metodą techniczną.

C1=1μF/500V

C2=4μF/400V

C3=2μF/400V

U1

[V]

230; 200

220; 200

230; 200

U2

[V]

230; 200

220; 200

230; 200

I1

[A]

0,082; 0,071

0,311; 0,72

0,142; 0,127

I2

[A]

0,085; 0,072

0,309; 0,70

0,143; 0,129

B—Pomiar pojemności metodą mostkową.

C1=1μF/500V

C2=2μF/400V

C3=4μF/400V

f

[Hz]

1000

500

500

1200

1200

500

U

[V]

2

3,8

2,2

3

3

3

C3

[μF]

0,11

0,108

0,2

0,202

0,407

0,4

R4

[Ω]

1000

100

1000

100

1000

100

R2

[Ω]

100

100

100

100

100

100

R3

[Ω]

10

10

4

10

20

10

CX

[μF]

1,1

1,08

2

2,02

4,07

4

  1. Obliczenia.

A—Pomiar pojemności metodą techniczną.

0x01 graphic
0,085A - 0,082A = 30x01 graphic
A

0x01 graphic
=0x01 graphic

0x08 graphic
C = 0x01 graphic

0x01 graphic

0x01 graphic

C = 1,18μF +- 0,0018μF 0x01 graphic

B—Pomiar pojemności metodą mostkową.

0x01 graphic

0x01 graphic

0x01 graphic

0x01 graphic

CX = 2μF +- 0,001μF

  1. Wnioski.

Celem ćwiczenia było zapoznanie się z metodami pomiaru pojemności oraz określenie dokładności pomiaru w różnych metodach pomiarowych. W ćwiczeniu był przeprowadzony pomiar pojemności metodą techniczną oraz przy pomocy mostka Wiena.

Z przedstawionych wyników wynika że metoda mostkowa jest bardziej dokładna niż metoda techniczna. Na błąd metody technicznej z dokładnie mierzonym napięciem wpływa rezystancja użytego woltomierza. Dokładność ta jest tym większa im mierzone pojemności są większe i duży jest opór wewnętrzny woltomierza. W metodzie z dokładnie mierzonym prądem błąd jest tym mniejszy im mierzona pojemność jest mniejsza. N dokładność metody technicznej wpływają również wyższe harmoniczne napięcia i prądu oraz pojemności pasożytnicze i rezystancje użytych przyrządów.

W metodzie mostkowej dokładność zależy głównie od dokładności wykonania elementów mostka oraz nieczułości wskaźnika równowagi mostka. Duża dokładność mostka wynika z tego że pomiar nie jest uzależniony od częstotliwości napięcia zasilającego ani od jego kształtu .

0x01 graphic

0x01 graphic

0x01 graphic
