Politechnika Lubelska		Laboratorium Metrologii
w Lublinie		Ćwiczenie Nr 17
Nazwisko:	Imię:		Semestr:	Grupa:	Rok akad.: 2009/2010
Temat : Wyznaczanie stratności magnetycznej oraz krzywych magnesowania aparatem Epsteina - 25 cm .				Data wykonania:	Ocena

Cel ćwiczenia. Poznanie budowy i zastosowania aparatu Epsteina, wyznaczenie dynamicznej krzywej magnesowania, wykonanie pomiarów stratności magnetycznej, wyznaczenie rozdziału strat magnetycznych.

Opis przyrządów użytych w ćwiczeniu.

Aparat Epsteina 25cm typ WG PN-54/E-04450 z₁ = 700zw z₂ = 700zw

Woltomierz mierzący napięcie średnie V_śr magnetoelektryczny kl = 0,5

Woltomierz mierzący napięcie skuteczne V elektrodynamiczny kl = 0,5

Amperomierz A elektromagnetyczny kl = 0,5

Watomierz elektrodynamiczny kl = 0,5 cosϕ_h = 0,1 c = 0,25

1. Skalowanie transformatora powietrznego.

Tabela pomiarowa:

Lp.	1.	2.	3.	4.	5.	6.	7.	8.	9.	10.
I [ A ]	0,1	0,2	0,3	0,4	0,5	0,6	0,7	0,8	0,9	1,0
U [V ]	5	11	16	22	28	33	39	44	50	55
Im[ A]	0,14	0,28	0,42	0,56	0,7	0,84	0,98	1,13	1,27	1,41

1. Wyznaczenie dynamicznej charakterystyki magnesowania.

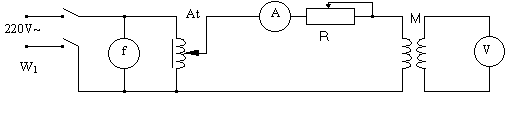

1. Schemat układu pomiarowego

2. Tabela z wynikami pomiarów oraz obliczeń

Lp	I	(I) Vśr	(B) Vś®	Hm	B
	A	V	V	A/m	T
1	0.05	2,5	4	75,65	0,113
2	0,1	5	17	94,57	0,483
3	0,15	7	31	132,4	0,882
4	0,2	12	39	226,98	1,109
5	0,25	16	42	302,64	1,195
6	0,3	22	45	416,13	1,28

Obliczenia

Przekładowe obliczenia dla pomiaru 1

Prąd I_max

Natężenie pola H_m

Indukcja B

2. Wyznaczanie stratności badanej próbki i współczynnika kształtu.

Dla B=1T

Dla B=1,5T

1. Tabela z danymi otrzymanymi w czasie pomiarów oraz obliczeń.

B	U2śr	U	Pw	I
T	V	V	W	A
1,0	31,95	35,5	47,8	0,15

Obliczenie strat magnetycznych dla B=1T.

Stratność magnetyczna dla B=1T.

Współczynnik kształtu dla B=1T.

3. Wnioski :

Użyty w ćwiczeniu aparat Epsteina jest bardzo przydatny przy badaniu materiałów ferromagnetycznych, a w szczególności takich parametrów jak stratność, czy wyznaczanie krzywej magnesowania. Przy wyznaczaniu dynamicznej charakterystyki magnesowania należy stwierdzić, że jej przebieg ma kształt charakterystyczny dla typowego materiału ferromagnetycznego. Po osiągnięciu maksymalnej indukcji magnetycznej próbka ulega nasyceniu i dalsze zwiększanie prądu magnesującego nie wpływa praktycznie na jej wartość. Przy badaniu rozdziału strat należy zauważyć, że wyznaczona doświadczalnie charakterystyka ma przebieg w przybliżeniu liniowy. Widoczne niewielkie różnice pomiędzy rozmieszczeniem poszczególnych punktów są spowodowane niedokładnością odczytu.

---
