Politechnika Lubelska |
Laboratorium Metrologii |
|||
w Lublinie |
Ćwiczenie Nr 16 |
|||
Nazwisko i imię:
|
Semestr
|
Grupa
|
Rok akad.
|
|
Temat ćwiczenia:. Badanie właściwości mostków czterogałęźnych. |
Data wykonania
|
Ocena
|
Cel ćwiczenia:
Celem ćwiczenia jest poznanie właściwości czteroramiennych mostków oraz techniki pomiaru mostkami równoważonymi ręcznie.
1. Badanie wpływu konfiguracji mostka na jego czułość.
Schemat pomiarowy:
Tabela pomiarowa:
L.p. |
konfiguracja |
R1 |
R2 |
R3 |
R4 |
R1 |
R1/R1 |
śr |
S |
|
mostka |
[ |
[ |
[ |
[ |
[ |
[ |
[ dz ] |
[ dz/% ] |
1 |
R1=R2=R3=R4 |
1010,5 |
1001.9 |
1000 |
1000 |
0,1 |
9,8961E-05 |
2 |
202,1 |
2 |
R1=R2, R3=R4=10R1 |
119 |
130 |
1000 |
1000 |
1 |
0,00840336 |
1 |
1,19 |
3 |
R1=R2, R3=R4=100R1 |
100,6 |
101 |
10000 |
10000 |
0,1 |
0,00099404 |
2 |
20,12 |
4 |
R1=R3, R2=R4=10R1 |
101,3 |
1001 |
100 |
1000 |
0,1 |
0,00098717 |
4 |
40,52 |
5 |
R1=R3, R2=R4=100R1 |
10,1 |
1003,9 |
10 |
1000 |
0,1 |
0,00990099 |
7 |
7,07 |
Względną czułość mostka oblicza się ze wzoru:
2. Badanie wpływu napięcia zasilania na czułość mostka.
Schemat pomiarowy taki jak w p.1.
Tabela pomiarowa:
Uz |
R1 |
R2 |
R3 |
R4 |
R1 |
śr |
S |
[ V ] |
[ |
[ |
[ |
[ |
[ |
[ dz ] |
[ dz/% ] |
Uz |
101 |
101,5 |
100 |
100 |
0,1 |
11 |
111,1 |
0,5 Uz |
101 |
101,8 |
100 |
100 |
0,1 |
6 |
60,6 |
3. Wyznaczanie charakterystyki mostka niezrównoważonego Iw = f(Rw).
Schemat pomiarowy taki jak w p.1.
a) Zmiana rezystancji ramienia pierwszego R1 o R1.
Tabela pomiarowa:
Lp |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
13 |
14 |
15 |
16 |
17 |
18 |
19 |
20 |
21 |
Δα |
-75 |
-52 |
-37 |
-27 |
-21 |
-15 |
-11 |
-7 |
-4 |
-2 |
0 |
10 |
15 |
17 |
18 |
19 |
20 |
20 |
21 |
21 |
22 |
ΔR |
-10 |
-9 |
-8 |
-7 |
-6 |
-5 |
-4 |
-3 |
-2 |
-1 |
0 |
10 |
20 |
30 |
40 |
50 |
60 |
70 |
80 |
90 |
100 |
Wnioski:
W pierwszej części ćwiczenia badano wpływ konfiguracji mostka na jego czułość oraz wpływ napięcia zasilania na czułość. Otrzymane wyniki wskazują, że największa czułość jest dla układu konfiguracji R1=R2=R3=R4
Wpływ napięcia zasilania na czułość mostka badano przy 0.5Uz i Uz. Na podstawie otrzymanych wyników stwierdzamy, iż dużo większą czułość uzyskujemy przy napięciu Uz. Można zatem stwierdzić, że czułość wzrasta ze wzrostem napięcia zasilającego. Jego górną granicę określają jedynie dopuszczalne obciążalności elementów mostka i elementu mierzonego.

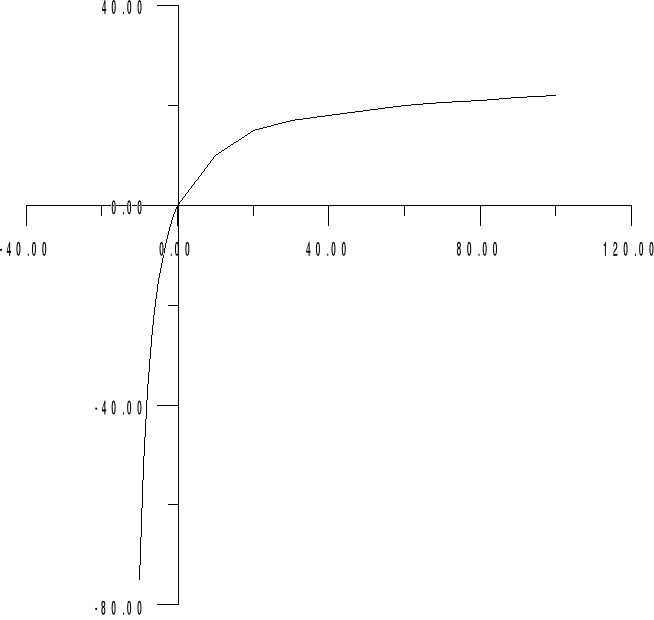

W punkcie trzecim (wyznaczanie charakterystyki mostka niezrównoważonego) na podstawie wyników otrzymanych z pomiarów wykreślono charakterystyki Δα=f(ΔR1) dla następujących przypadków: Zmiana rezystancji ramienia pierwszego R1 o R1. Zmniejszenie rezystancji (w stosunku do rezystancji zrównoważenia) powoduje gwałtowny wzrost wychylenia wskazówki galwanometru (-Δα),natomiast przy zwiększaniu rezystancji wychylenie stopniowo ustala się.
A
G
R2
R1
R3
R4
E
