Cel ćwiczenia
Celem ćwiczenia jest poznanie zasady pomiaru zwężkami oraz wyznaczenie współczynnika przepływu zwężki pomiarowej w zależności od liczby Reynoldsa.
Rys. 1. Schemat stanowiska pomiarowego.
Tabela pomiarowa
Lp. |
[-] |
hrt [mmHg] |
1. |
10 |
2 |
2. |
30 |
5 |
3. |
50 |
11 |
4. |
70 |
19 |
5. |
90 |
27 |
Tabela wyników przeprowadzonych pomiarów.
Dodatkowe zmierzone dane:
ciśnienie atmosferyczne - 1013 [hPa]
hst dla Q = 0 - 0 [mmHg]
średnica wewnętrzna rurociągu - 29 [mm]
średnica wewnętrzna wylotowa dyszy - 15 [mm]
temperatura powietrza - 19 [oC]
Obliczenia
ρrt -gęstość rtęci - 13600 [kg/m3]
g - przyśpieszenie ziemskie - 9,81 [m/s2]
obliczenie spadku ciśnienia Δp [Pa]
gdzie :
hrt - wysokość słupa rtęci w manometrze [m]
ρrt - gęstość rtęci [kg/m3]
g - przyśpieszenie ziemskie [m/s2]
Lp. |
hrt [mmHg] |
ρrt [kg/m3] |
g [m/s2] |
Δp [Pa] |
1. |
2 |
13600 |
9,81 |
266,83 |
2. |
5 |
13600 |
9,81 |
667,08 |
3. |
11 |
13600 |
9,81 |
1467,58 |
4. |
19 |
13600 |
9,81 |
2534,90 |
5. |
27 |
13600 |
9,81 |
3602,23 |
obliczenie gęstości czynnika (powietrza)
gdzie:
p - ciśnienie atmosferyczne [Pa]
R - stała gazowa dla powietrza - 287 [m2/s2K]
T - temperatura powietrza [K]
Podstawiając dane otrzymamy :
obliczenie współczynnika α
gdzie:
A0 - pole otworu dyszy [m2]
Q - natężenie przepływu [m3/s]
p1-p2=Δp - różnica ciśnień odczytana na manometrze [Pa]
ρ - gęstość czynnika [kg/m3]
Lp. |
A0 [m2] |
Q [m3/h] |
Q [m3/s] |
ρ [kg/m3] |
Δp [Pa] |
α |
1. |
1,77 *10-4 |
5 |
0,001389 |
1,21 |
266,83 |
0,374 |
2. |
1,77 *10-4 |
9 |
0,0025 |
1,21 |
667,08 |
0,425 |
3. |
1,77 *10-4 |
13 |
0,003611 |
1,21 |
1467,58 |
0,414 |
4. |
1,77 *10-4 |
18 |
0,005 |
1,21 |
2534,90 |
0,436 |
5. |
1,77 *10-4 |
23 |
0,006389 |
1,21 |
3602,23 |
0,468 |
Wartości natężenia przepływu Q odczytane zostały z powyższej charakterystyki wzorcowania rotametru.
obliczenie liczby Reynoldsa
gdzie:
VA- prędkość czynnika w rurze
D - średnica wewnętrzna rury D=0,029 [m]
Kinematyczny współczynnik lepkości ν wyznaczam z zależności:
Lp. |
VA [m/s] |
D [m] |
v |
Re |
1. |
2,10 |
0,029 |
1,473*10-5 |
4101,27 |
2. |
3,79 |
0,029 |
1,473*10-5 |
7382,29 |
3. |
5,47 |
0,029 |
1,473*10-5 |
10663,31 |
4. |
7,58 |
0,029 |
1,473*10-5 |
14764,58 |
5. |
9,68 |
0,029 |
1,473*10-5 |
18865,85 |
Zestawienie wyników
Lp. |
Δp [Pa] |
Q [m3/s] |
VA [m/s] |
Re |
α |
1 |
266,83 |
0,001389 |
2,10 |
4101,27 |
0,374 |
2 |
667,08 |
0,0025 |
3,79 |
7382,29 |
0,425 |
3 |
1467,58 |
0,003611 |
5,47 |
10663,31 |
0,414 |
4 |
2534,90 |
0,005 |
7,58 |
14764,58 |
0,436 |
5 |
3602,23 |
0,006389 |
9,68 |
18865,85 |
0,468 |
4. Wykresy
Wnioski

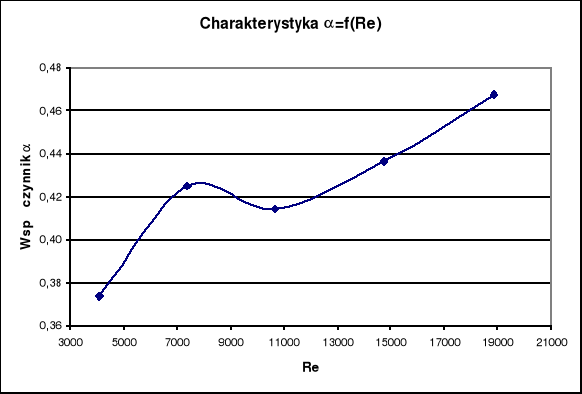

Współczynnik przepływu α dla dyszy o przekroju okrągłym wyznaczony został przy pięciu różnych natężeniach przepływu czynnika przez dyszę. Czynnikiem przepływającym przez dyszę było powietrze. Charakterystyka α=f(Re) przedstawia zależność współczynnika przepływu α od liczby Reynoldsa.
Na błędy pomiaru mogły wpływać straty występujące podczas przepływu czynnika w przewodzie.
