Ćwiczenie 4

Analiza układów równowagi fazowej

Zadanie

Dane są układy równowagi fazowej, w ramach ćwiczenia, należy:

1. podać jaką przemianę przedstawia dany układ,

2. opisać: osie, charakterystyczne punkty, linie i obszary,

3. opisać proces krystalizacji stopów o podanych (zaznaczonych na wykresach) składach chemicznych,

4. podać i zaznaczyć na wykresach linie opisujące zmianę składu chemicznego kryształów poszczególnych faz oraz cieczy w procesie krystalizacji, bądź studzenia,

5. naszkicować mikrostrukturę danego stopu.

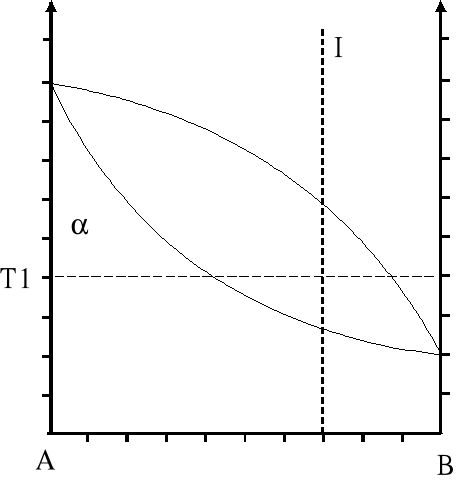

Układ 1

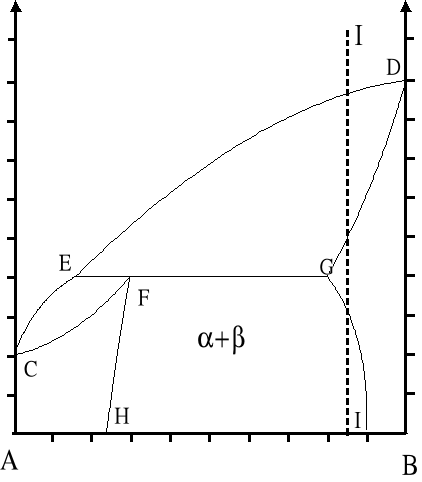

Układ 2

Temperatura krystalizacji składnika A wynosi 1800K.

Układ 3

Temperatura krystalizacji składnika A wynosi 400K.

Układ Fe-Fe₃C

Opisz proces krystalizacji stopu o zawartości 2%C.

4

© Copyright by Mirosław Bramowicz

---
