SPRAWOZDANIE z ćwiczenia Nr: 2 TEMAT: CHARAKTERYSTYKI STATYCZNE PRZETWORNIKÓW POMIAROWYCH |
1. Schemat pomiaru.
Pomiaru dokonuje się przy pomocy przetwornika analogowego podłączonego do komparatora Abbego.
Na przetworniku, za pomocą pokrętła zamieszczonego na komparatorze, ustalamy wartości od -1000 do 1000 μm, co 100 jednostek.
Dla ustalonej wartości na przetworniku za pomocą mikroskopu odczytowego ze spiralą Archimedesa zamieszczonego na komparatorze Abbego, odczytujemy wynik pomiaru w mm. Odczytane wartości zamieszcza się w tabeli, a następnie przedstawia się je graficznie.
2. Tabela wyników.
Wskazania na przetworniku - X
Odczyt ze spirali Archimedesa - Y
Lp. |
Xi |
Yi |
Y1 =aX+b |
Y0i |
|
Y2 =cX+d |
ΔYi |
1 |
-1000 |
64,531 |
64,530 |
-1,138 |
0,001 |
-1,139 |
0,001 |
2 |
-900 |
64,653 |
64,644 |
-1,016 |
0,001 |
-1,025 |
0,009 |
3 |
-800 |
64,771 |
64,758 |
-0,898 |
0,001 |
-0,911 |
0,013 |
4 |
-700 |
64,884 |
64,872 |
-0,785 |
0,001 |
-0,797 |
0,012 |
5 |
-600 |
64,990 |
64,986 |
-0,679 |
0,001 |
-0,683 |
0,004 |
6 |
-500 |
65,114 |
65,101 |
-0,555 |
0,001 |
-0,569 |
0,014 |
7 |
-400 |
65,222 |
65,215 |
-0,447 |
0,001 |
-0,454 |
0,007 |
8 |
-300 |
65,341 |
65,329 |
-0,328 |
0,001 |
-0,340 |
0,012 |
9 |
-200 |
65,453 |
65,443 |
-0,216 |
0,001 |
-0,226 |
0,010 |
10 |
-100 |
65,552 |
65,557 |
-0,117 |
0,001 |
-0,112 |
-0,005 |
11 |
0 |
65,669 |
65,671 |
0 |
0,001 |
0,002 |
-0,002 |
12 |
100 |
65,789 |
65,785 |
0,12 |
0,001 |
0,116 |
0,004 |
13 |
200 |
65,898 |
65,899 |
0,229 |
0,001 |
0,230 |
-0,001 |
14 |
300 |
66,013 |
66,013 |
0,344 |
0,001 |
0,344 |
0,000 |
15 |
400 |
66,124 |
66,127 |
0,455 |
0,001 |
0,458 |
-0,003 |
16 |
500 |
66,241 |
66,242 |
0,572 |
0,001 |
0,573 |
0,000 |
17 |
600 |
66,348 |
66,356 |
0,679 |
0,001 |
0,687 |
-0,008 |
18 |
700 |
66,464 |
66,470 |
0,795 |
0,001 |
0,801 |
-0,006 |
19 |
800 |
66,586 |
66,584 |
0,917 |
0,001 |
0,915 |
0,002 |
20 |
900 |
66,701 |
66,698 |
1,032 |
0,001 |
1,029 |
0,003 |
21 |
1000 |
66,812 |
66,812 |
1,143 |
0,067 |
1,143 |
0,000 |

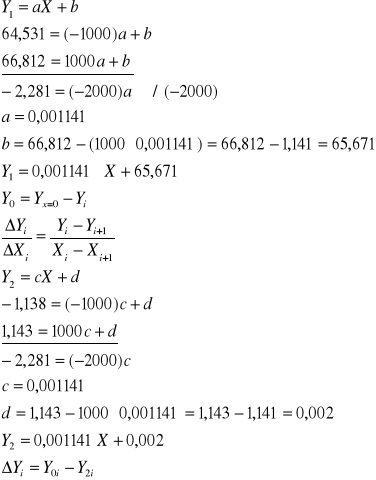

Obliczenia i wykorzystane wzory:
3. Wykresy.
(1) Ilustracja graficzna wyników pomiarów - przedstawiona jako fragment wykresu, w celu dokładniejszego odwzorowania przebiegu krzywej.
(2) Charakterystyka przetwarzania.

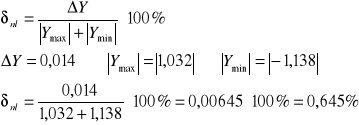

4. Wyznaczenie błędu nieliniowości.
Błąd nieliniowości wynosi 0,645%.
5. Wnioski:
- krzywa charakterystyki na wykresie (2) w nieznacznym stopniu odbiegają od linii prostej, potwierdza to niewielka wartość błędu nieliniowości;
- przy takim przebiegu krzywej (1) i (2) zakres liniowy obejmuje całość przebiegu krzywych.
