mechanika płynów, Równowaga względna w ru, Łokaj Waldemar DATA:


Łokaj Waldemar DATA:

WYDZIAŁ MECHANICZNY 25.03.1998

POLITECHNIKA OPOLSKA

Temat: Równowaga względna cieczy.

1. Zestawienie wyników.

Dane:

Lp.

Prędkość obrotowa

[obr/min]

Prędkość kątowa

ω[1/s]

Położenie dna

Położenie wierzchołka

1

100

10,47197

76

93,5

2

200

20,94333

74

99

3

300

31,415

60

110,5

4

400

41,88667

61,2

115,1

5

500

52,35833

45

128

2. Obliczenia.

Równanie paraboloidy obrotowej:

0x01 graphic

gdzie:

R - promień naczynia, R=30 [mm]

Wartości wyznaczone teoretycznie charakterystycznych punktów paraboloidy.

Lp.

Prędkość obrotowa

[obr/min]

Prędkość kątowa

ω[1/s]

Położenie dna

(r=0)

[mm]

Położenie wierzchołka

(r=R)

[mm]

1

100

10,47197

72,484812

77,515187

2

200

20,94333

64,939837

85,060133

3

300

31,415

52,364627

97,635372

4

400

41,88667

34,759332

115,240668

5

500

52,35833

12,123974

137,876025

Obliczenia prędkości, przy której następuje odkrycie dna:

0x01 graphic

przyjmujemy z=0 i r=0, więc:

0x01 graphic

0x08 graphic

0x08 graphic

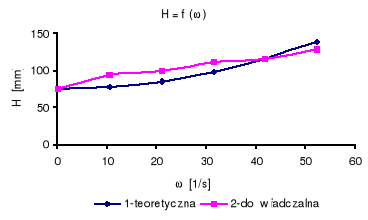

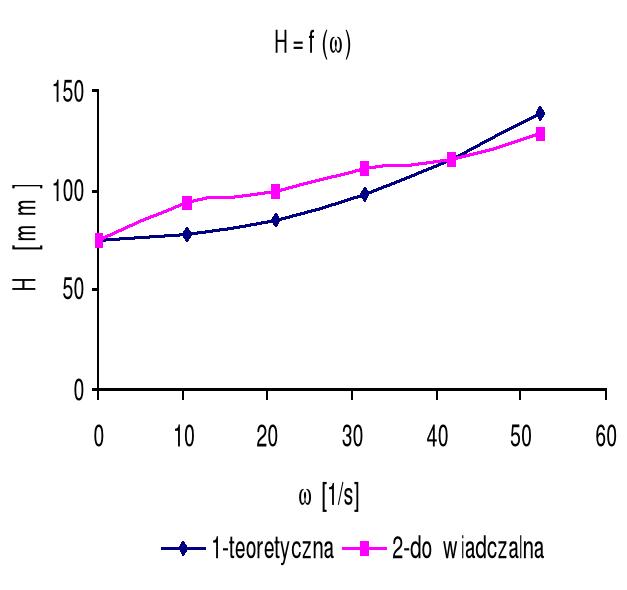

3. Wnioski.

Po przeprowadzeniu koniecznych obliczeń oraz porównaniu wartości teoretycznych z uzyskanymi doświadczalnie mogę stwierdzić, że dla mniejszych i większych prędkości obrotowych występuje pewna rozbieżność wyników, natomiast w miarę wzrostu prędkości obrotowej rozbieżność ta rośnie. Spowodowane to jest między innymi tym, iż mechanizm napędowy nie posiadał zbyt precyzyjnej regulacji prędkości obrotowej, oraz układ cały wpadał w drgania w większej prędkości. Dla prędkości obrotowej 400 [obr/s] wysokość wierzchołka paraboloidy doświadczalna jest równa wartości teoretycznej co może być spowodowane równoważeniem się układu przy tej prędkości obrotowej.

0x01 graphic

0x01 graphic
