Czujniki mechan.i elektr.


DEFINICJA, KLASYFIKACJA

DEFINICJA

Czujniki to nazwa, pod którą w metrologii wielkości geometrycznych rozumie się dość liczną grupę przyrządów służących do pomiarów długości metodą stykową. Przyrządy tej grupy posiadają na ogół mały zakres pomia-rowy i z tego względu znajdują najczęściej zastosowanie przy pomiarach metodą różnicową oraz przy pomiarach odchyłek kształtu i położenia.

0x01 graphic

KLASYFIKACJA

Ze względu na zasadę działania czujniki najczęściej dzieli się na:

mechaniczne,

optyczne (mechaniczno-optyczne),

elektryczne,

pneumatyczne.

CZUJNIKI MECHANICZNE

0x08 graphic

0x08 graphic

CZUJNIKI MECHANICZNE

CZUJNIKI DŹWIGNIOWE - ZASADA DZIAŁANIA

0x01 graphic

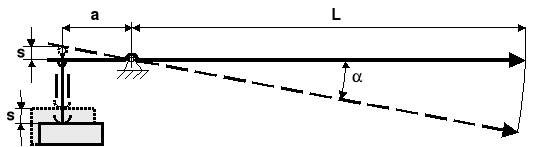

Uproszczony schemat czujnika dźwigniowego. Oznaczenia:

L - długość wskazówki,

a - parametr konstrukcyjny czujnika,

s - przesunięcie końcówki pomiarowej,

- wychylenie wskazówki,

Ł - przemieszczenie obwodowe końca wskazówki;

Równanie przetwarzania:

Ł = Larc tg (s/a)

Z powyższej zależności wynika, że charakterystyka czujnika nie jest liniowa, w związku z czym powinien on posiadać podziałkę niejednostajną.

W praktyce w czujnikach dźwigniowych stosuje się podziałki jedno-stajne, które są znacznie łatwiejsze do wykonania. Powoduje to jednak powstanie systematycznego błędu skalowania.

Wartość tego błędu szybko narasta wraz ze wzrostem kąta wychylenia wskazówki i z tego względu czujniki dźwigniowe mają małe zakresy pomia-rowe.

CZUJNIKI MECHANICZNE

CZUJNIKI DŹWIGNIOWE - PRZYKŁADY

LIMIMETRY - ZASADA DZIAŁANIA

0x01 graphic

a) wersja nieodciążona (wrażliwa na uderzenia), b) wersja odciążona

LIMIMETRY - PODSTAWOWE DANE METROLOGICZNE

Tabela 2. Charakterystyka metrologiczna limimetrów

Wartość działki elementarnej

Zakres podziałki

Graniczne błędy wskazań

Dopuszczalny rozrzut wskazań

m

m

m

m

10

± 300

± 2.5

3

5

± 150

± 2

2

2

± 60

± 1

1

1

± 30

± 0.5

0.5

CZUJNIKI MECHANICZNE

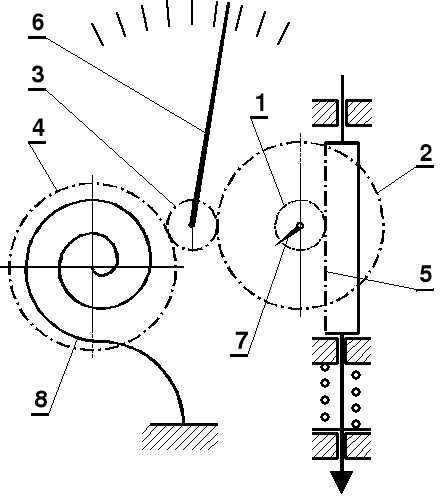

CZUJNIKI ZĘBATE - ZASADA DZIAŁANIA

0x01 graphic

Równanie przetwarzania:

0x01 graphic

gdzie:

Ł - obwodowe przemieszczenie końca wskazówki "6";

L - długość wskazówki "6";

z1, z2, z3 - liczby zębów kół zębatych, odpowiednio "1", "2" i "3";

m - moduł uzębienia.

Z przedstawionej wyżej zależności wynika, że charakterystyka czujni-ków zębatych jest liniowa. Dzięki temu mogą one posiadać duże zakresy pomiarowe.

CZUJNIKI MECHANICZNE

CZUJNIKI ZĘBATE - PRZYKŁADY

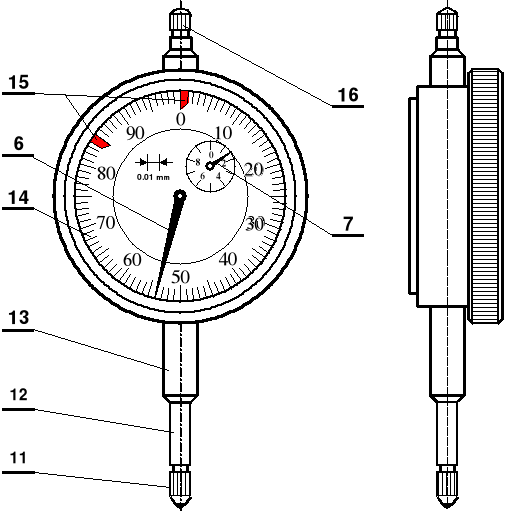

CZUJNIK ZĘBATY MDAa-10

0x01 graphic

Podstawowe dane metrologiczne czujników zegarowych produkcji Fabryki Wyrobów Precyzyjnych "VIS" w Warszawie

Zakres

Wartość

Dopuszczalne błędy [m]

Typ czujnika

pomia-rowy

działki ele-mentarnej

wskazań w zakresie

powta-rzalności

[mm]

[mm]

0.1 mm

0.5 mm

2 mm

całym

wskazań

MDAa- 3

3

0.01

5

8

15

20

3

MDAa-10

10

0.01

5

8

15

20

3

CZUJNIKI MECHANICZNE

CZUJNIKI DŹWIGNIOWO-ZĘBATE - ZASADA DZIAŁANIA

0x01 graphic

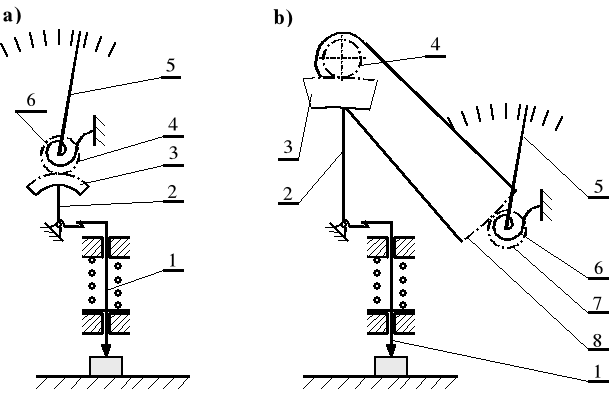

Zasada działania czujników dźwigniowo zębatych:

a) z jednostopniową, b) z dwustopniową przekładnią zębatą;

Równanie przetwarzania dla przypadku "a"

0x01 graphic
;

gdzie:

L - długość wskazówki;

rs - promień podziałowy segmentu zębatego "3";

rk - promień podziałowy koła zębatego "4";

a - długość krótszego ramienia dźwigni kątowej "2";

Charakterystyka czujników dźwigniowo-zębatych nie jest liniowa i z tego powodu ich zakresy pomiarowe nie mogą być zbyt duże.

CZUJNIKI MECHANICZNE

CZUJNIKI DŹWIGNIOWO-ZĘBATE - PRZYKŁADY

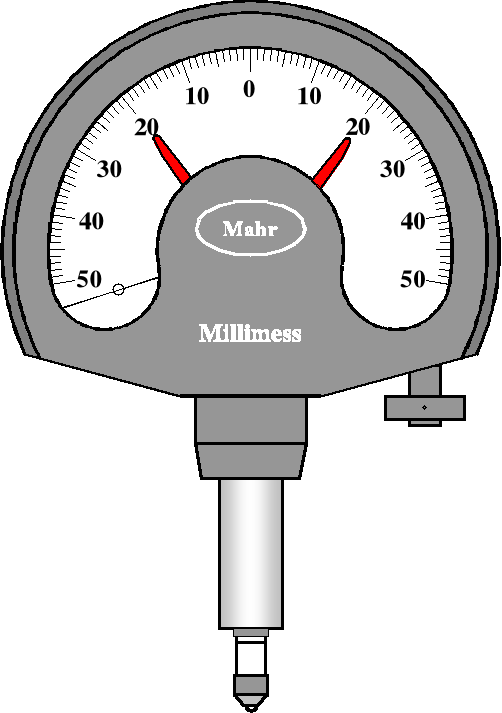

CZUJNIK DŹWIGNIOWO ZĘBATY PRODUKCJI F-MY MAHR MILLIMESS 1003

0x01 graphic

Podstawowe dane metrologiczne:

zakres pomiarowy - ± 50 m;

wartość działki elementarnej - 1m;

nacisk pomiarowy - 1N;

średnica chwytu 8h6 (standardowa)

dokładność - zgodnie z normą DIN 879

CZUJNIKI MECHANICZNE

CZUJNIKI SPRĘŻYNOWE - ZASADA DZIAŁANIA

0x01 graphic

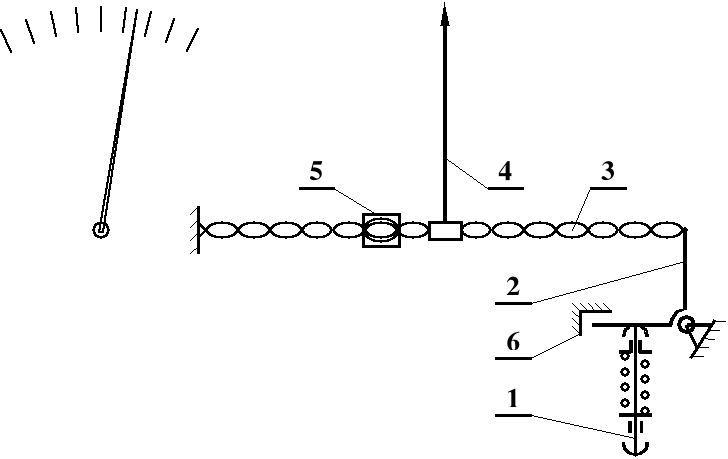

Schemat czujnika sprężynowego:

1) końcówka pomiarowa; 2) dźwignia; 3) sprężyna taśmowa;
4) wskazówka; 5) tłumik drgań; 6) zderzak

ZALETY

wysoka rozdzielczość odczytu;

wysoka dokładność pomiaru;

WADY

bardzo małe zakresy pomiarowe;

wrażliwość na oddziaływania zewnętrzne

CZUJNIKI MECHANICZNE

CZUJNIKI SPRĘŻYNOWE - PRZYKŁADY

METROTESTY - PODSTAWOWE PARAMETRY METROLOGICZNE

Średnica chwytu

Zakres pomiarowy

Wartość działki elementarnej

Dopuszczalne odchyłki wskazań

Masa

mm

kg

8

± 0.030

0.0005

± 0.00025

0.35

± 0.060

0.001

± 0.0005

28

± 0.014

0.0002

± 0.0001

0.7

± 0.035

0.0005

±0.00025

± 0.070

0.001

± 0.0005

CZUJNIKI MECHANICZNO - OPTYCZNE

OGÓLNA CHARAKTERYSTYKA

W czujnikach mechaniczno - optycznych zwanych też krócej czujnikami optycznymi, przeniesienie ruchu końcówki pomiarowej na urządzenie wskazujące odbywa się za pomocą różnego rodzaju elementów optycznych jak lustra, soczewki czy pryzmaty, współpracujących z ele-mentami przekładni mechanicznych (dźwignie, sprężyny, etc.).

W grupie czujników optycznych wyróżnia się:

Czujniki mechaniczno - optyczne charakteryzują się z reguły dużą dokładnością, wysokimi przełożeniami (do 10 000x) i małymi wartościami działek elementarnych (0.1 m ÷ 1 m).

Czujniki mechaniczno - optyczne są przeznaczone do dokładnych pomiarów długości, w szczególności są wykorzystywane do sprawdzania wzorców długości (np. płytek wzorcowych);

CZUJNIKI MECHANICZNO - OPTYCZNE

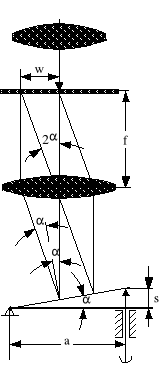

ZASADA DZIAŁANIA OPTIMETRU

0x08 graphic
W polu widzenia okularu „6” znajduje się płytka „5” z niewidocznym przez okular wzorcem kreskowym (skalą) i widocznym przeciwwskaźnikiem „7”. Punkt A wzorca znajduje się w ognisku obiektywu „4”. Dlatego wysłane z tego punktu promienie światła po przejściu przez 0x01 graphic

obiektyw biegną zawsze równolegle i po odbiciu się od pochylnego lustra „2” nadal równolegle, lecz pod kątem 2 wpadają do obiektywu. Po skupieniu w obiektywie tworzą obraz kreski A w punkcie A' leżącym w płaszczyźnie ogniskowej - tej samej, w której leży płytka „5” z widocznym przeciw-wskaźnikiem „7”. W związku z tym w okularze widać przeciwwskaźnik na tle obrazu skali. Położenie obrazu skali zależy od kąta wychylenia zwierciadła „2”, które z kolei zależy od położenia końcówki pomiarowej „1”.

CZUJNIKI ELEKTRYCZNE

DEFINICJA, CHARAKTERYSTYKA, KLASYFIKACJA

(podział w zależności od rodzaju wielkości elektrycznej zmie- niającej się wraz ze zmianą położenia końcówki pomiarowej);

CZUJNIKI ELEKTRYCZNE

CZUJNIKI ELEKTROSTYKOWE - ZASADA DZIAŁANIA

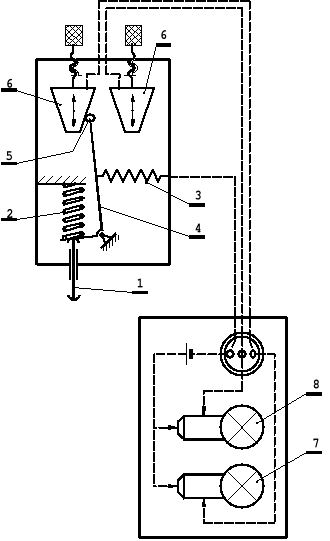

Zasada działania czujników elektrostykowych opiera się
na skokowej zmianie oporności obwodów elektrycznych
(otwieraniu i zamykaniu tych obwodów).

0x01 graphic

CZUJNIKI ELEKTRYCZNE

CZUJNIKI ELEKTROSTYKOWE - WYGLĄD

0x01 graphic

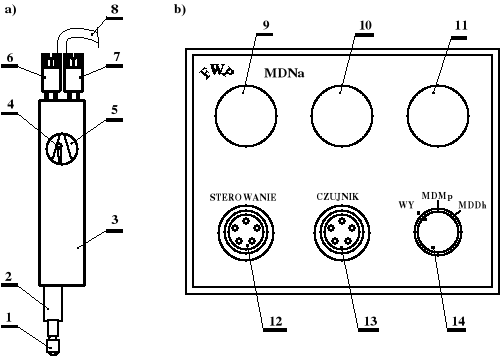

Czujnik elektrostykowy:

a) głowica pomiarowa MDDh, b) wskaźnik pojedynczy MDNa;

1 - końcówka pomiarowa; 2 - chwyt; 3 - korpus głowicy;

4 - zwieracz; 5 - styk nastawny;

6,7 - pokrętła regulacji położenia styków;

8 - przewód łączący głowicę ze wskaźnikiem;

9,10 i 11 - elementy sygnalizacyjne; 12 - gniazdo sterowania;

13 - gniazdo czujnika; 14 - przełącznik rodzaju głowicy)

CZUJNIKI ELEKTRYCZNE

CZUJNIKI INDUKCYJNE - ZASADA DZIAŁANIA

Zasada działania czujników indukcyjnych oparta jest na zależności zachodzącej pomiędzy indukcyjnością własną (lub wzajemną) cewek przetworników a położeniem końcówki pomiarowej.

0x01 graphic

0x01 graphic

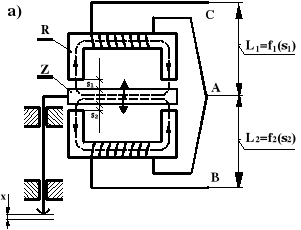

Zasada działania czujnika indukcyjnego: a) dławikowego; b) solenoidalnego;

CZUJNIKI ELEKTRYCZNE

CZUJNIKI INDUKCYJNE - ZASADA DZIAŁANIA

Do przekształcania zmian indukcyjności w sygnał pomiarowy służy mostek Wheatstone'a

0x01 graphic

Charakterystyka układu pomiarowego

0x01 graphic

CZUJNIKI ELEKTRYCZNE

CZUJNIKI INDUKCYJNE - ZASADA DZIAŁANIA

Sygnał pomiarowy Up jest przetwarzany dalej w sposób zależny od budowy i funkcji wskaźnika. Przykładowy schemat blokowy wskaźnika:

0x01 graphic

CZUJNIKI INDUKCYJNE - WSKAŹNIKI

0x01 graphic

  1. wyświetlacz analogowy i cyfrowy;

  2. klawisz przełącznika analogowych zakresów pomiarowych;

  3. wskaźnik skali analogowej;

  4. klawisze elektronicznej korekcji wartości wskazania;

  5. klawisz przełącznika trybu oceny;

  6. klawisze wyboru funkcji pomiarowej;

  7. wskaźnik funkcji pomiarowej;

  8. wskaźnik uaktywnienia trybu oceny;

  9. optyczny wskaźnik poprawności sprawdzanego wymiaru;

  10. wskaźnik poprawności zasilania; jego pojawienie się sygnalizuje, ze napięcie zasilania wykracza poza dopuszczalne granice;

  11. wskaźnik trybu zachowania;

  12. obudowa

CZUJNIKI INDUKCYJNE - UKŁADY GŁOWIC

0x01 graphic

0x01 graphic

Działanie układów głowic pomiarowych:
a - sumującego; b - różnicowego;

CZUJNIKI INDUKCYJNE - UKŁADY GŁOWIC
PRZYKŁADY ZASTOSOWAŃ

0x01 graphic

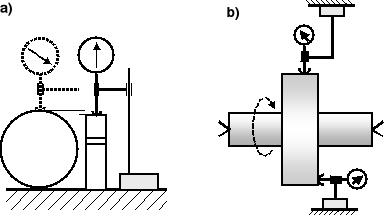

Przykłady pomiarów dokonywanych przy pomocy układów głowic indukcyjnych:

a) pomiar grubości elementów (układ sumujący);

b) pomiar prostopadłości tworzącej (układ różnicowy);

CZUJNIKI INDUKCYJNE - UKŁADY GŁOWIC
PRZYKŁADY ZASTOSOWAŃ

0x01 graphic

Przykłady pomiarów dokonywanych przy pomocy układów głowic indukcyjnych

a) pomiar nierównoległości płaszczyzn (układ różnicowy);

b) pomiar głębokości kanałka (układ różnicowy);

METROLOGIA WIELKOŚCI GEOMETRYCZNYCH

CZUJNIKI (23)

DEFINICJA

Czujniki mechaniczne to grupa czujników, w których powiązanie przemieszczenia końcówki po-miarowej z odpowiadającym temu przemieszczeniu wychyleniem wskazówki, odbywa się poprzez różnego rodzaju przekładnie mechaniczne.

KLASYFIKACJA

Ze względu na rodzaj przekładni mechanicznej wiążącej przemieszczenie końcówki pomiarowej z wy-chyleniem wskazówki, czujniki mechaniczne dzieli się na różne odmiany. W szczególności wyróżnia się:

  1. czujniki dźwigniowe;

  2. czujniki zębate;

  3. czujniki dźwigniowo-zębate;

  4. czujniki dźwigniowo-śrubowe;

  5. czujniki sprężynowe;

0x01 graphic

0x01 graphic
