PROJEKT BELKI STROPU DREWNIANEGO

I Zasada projektowania.

Obliczenia przeprowadzono wg metody stanów granicznych na podstawie projektu PN - D - 03150 .

II Projektowany strop - schemat graficzny nr 6 (wg tematu ćwiczenia).

III Wariant A - obliczenie dopuszczalnego obciążenia użytkowego.

3.1. Dane przyjęte do obliczeń

- klasa użytkowania konstrukcji - 1.

- klasy trwania obciążenia - stałe i średniotrwałe → kmod = 0,80

- gatunek i klasa drewna - jodła, kl. C30 → fm,k = 24 MPa

- moduł sprężystości Eo,mean = 9,6 GPa

- rozpiętość belek w świetle l = 4,6 m

3.2. Zestawienie obciążeń

Rodzaj obciążenia

Obciążenie

charakt. [kN/m]

Wsp.

obc.

Obciążenie

obl. [kN/m]

Obciążenia stałe:

- płytki PVC (na kleju) gr.3mm

PN-82/B-02001 Z2-2

0,07⋅ 1,2

0,08

1,2

0,10

- gładź cementowa 35 mm

PN-82/B-02001 Z1-5

21,0⋅0,035⋅1,2

0,88

1,3

1,14

- płyta pilśniowa twarda 2x12,5 mm

+ folia PVC PN-82/B-02001 Z1-1

8,0⋅0,025⋅1,2

0,24

1,2

0,29

- belka drewniana 170x210 mm

PN-82/B-02001 Z1-1

5,5⋅0,17⋅0,21

0,20

1,1

0,22

- wełna mineralna półtwarda 80 mm

PN-82/B-02001 Z1-7

1,0⋅0,08⋅(1,2+2⋅0,13)

0,12

1,2

0,14

- podsufitka z desek 19 mm

PN-82/B-02001 Z1-1

5,5⋅0,019⋅1,2

0,13

1,2

0,16

- tynk wapienny na trzcinie 15 mm

PN-82/B-02001 Z1-5

15,0⋅0,015⋅1,2

0,27

1,3

0,35

Razem

gk = 1,92

gd = 2,40

* STAN GRANICZNY NOŚNOŚCI

Warunki obliczeniowe przy zginaniu:

0x01 graphic

Przekrój prostokątny → km = 0,7

Zginanie w płaszczyźnie XOZ → σm,z,d = 0

Bardziej niekorzystny dla konstrukcji warunek

0x01 graphic

Dopuszczalna wartość obciążenia zmiennego (ze wzgl. na SGN) 0x01 graphic

* STAN GRANICZNY UŻYTKOWALNOŚCI

0x01 graphic

Elementy stropu tynkowane → 0x01 graphic

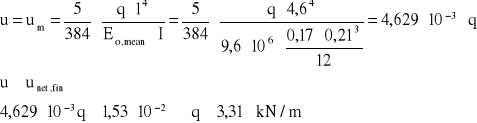

Ugięcie 0x01 graphic

Ze względu na ugięcia dopuszczalne obciążenie całkowite qk = 3,31 kN/m, a stąd obciążenie zmienne: 0x01 graphic

Ostatecznie po uwzględnieniu SGN i SGU przyjęto obciążenie zmienne pk = 1,39 kN/m.

IV Wariant B - projekt belki stropowej

4.1. Dane do projektowania:

- jak w pkt. 3.1. oraz

- obciążenie zmienne pk = 1,5 kN/m2

- wysokość kondygnacji H = 3 m

4.2. Schemat klatki schodowej wraz z zestawieniem obciążeń na belkę policzkową

Rodzaj obciążenia

Obciążenie

charakt. [kN/m]

Wsp.

obc.

Obciążenie

obl. [kN/m]

Obciążenia stałe:

- stopnica 40x300 mm PN-82/B-02001 Z1-1

0,5⋅5,5⋅0,04⋅0,85

0,09

1,2

0,11

- belka policzkowa 45x300 mm

PN-82/B-02001 Z1-1

5,5⋅⋅0,045⋅0,30⋅2,74/2,24

0,09

1,2

0,11

Razem

gk = 0,18

gd = 0,22

Obciążenie zmienne:

p = 3,0 kN/m2

0,5⋅3,0⋅0,85

1,28

1,4

1,79

Razem

pk = 1,28

pd = 1,79

Razem p + g

qk = 1,46

qd = 2,01

4.3. Zestawienie obciążeń na belkę stropową

Rodzaj obciążenia

Obciążenie

charakt. [kN/m]

Wsp.

obc.

Obciążenie

obl. [kN/m]

Obciążenia stałe:

- płytki PVC (na kleju) gr.3mm

PN-82/B-02001 Z2-2

0,07⋅ 0,4

0,03

1,2

0,04

- gładź cementowa 35 mm

PN-82/B-02001 Z1-5

21,0⋅0,035⋅0,4

0,29

1,3

0,38

- płyta pilśniowa twarda 2x12,5mm

+ folia PVC PN-82/B-02001 Z1-1

8,0⋅0,025⋅0,4

0,08

1,2

0,10

- belka drewniana 140x200 mm

PN-82/B-02001 Z1-1

5,5⋅0,14⋅0,20

0,15

1,1

0,17

- wełna mineralna półtwarda 80 mm

PN-82/B-02001 Z1-7

1,0⋅0,08⋅(0,4+1⋅0,12)

0,04

1,2

0,05

- podsufitka z desek 19 mm

PN-82/B-02001 Z1-1

5,5⋅0,019⋅0,4

0,04

1,2

0,05

- tynk wapienny na trzcinie 15 mm

PN-82/B-02001 Z1-5

15,0⋅0,015⋅0,4

0,09

1,3

0,12

Razem

gk = 0,72

gd = 0,91

Obciążenie zmienne:

p = 1,5 kN/m2

1,5⋅0,4

0,60

1,4

0,84

Razem

pk = 0,60

pd = 0,84

Razem p + g

qk = 1,32

qd = 1,75

4.4. Schemat pracy belki stropowej i wykres momentów zginających.

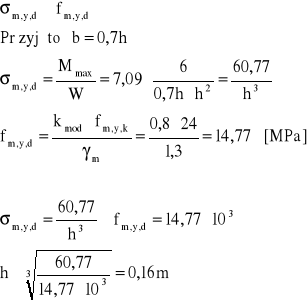

* STAN GRANICZNY NOŚNOŚCI

0x01 graphic

Przyjęto h = 20 cm oraz b = 0,720 = 14 cm.

Warunki SGN są spełnione.

* STAN GRANICZNY UŻYTKOWALNOŚCI

0x01 graphic

Elementy stropu tynkowane → 0x01 graphic

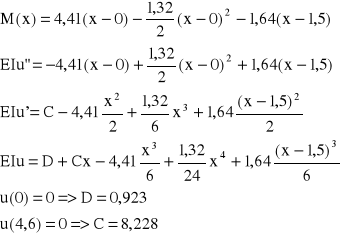

Ugięcia liczone metodą Clepscha:

Schemat statyczny do obliczeń:

0x01 graphic

Ugięcia maksymalne gdy0x01 graphic

0x08 graphic

Ugięcie 0x01 graphic
cm

Warunki SGU są spełnione.
