sprawozdanie - wyznaczanie współczynnika zalamania przy pomocy mikroskopu


Piotr Łoza 12. 02. 2012

ETI I, gr. 6

Wyznaczanie współczynnika załamania przy pomocy mikroskopu.

Część teoretyczna

Mikroskop jest jednym z najważniejszych przyrządów optycznych stosowanych w praktyce. W budowie mikroskopu można wyróżnić dwie zasadnicze części: mechaniczną i optyczną. Część mechaniczna to statyw złożony z podstawy i części ruchomej, do której przymocowany jest stolik obserwacyjny i tubus mikroskopu. Drobnych przesuwów tubusu dokonuje się za pomocą śruby mikrometrycznej. Dolny otwór tubusu zaopatrzony jest w tzw. vewdwer R.

Gdy promień świetlny biegnie z ośrodka optycznego rzadszego do ośrodka optycznie gęstszego np. z powietrza do wody, wówczas ulega on załamaniu zbliżając się w ośrodku gęstszym do normalnego .

W przypadku biegu odwrotnego promień załamany oddala się od normalnego (zasada odwracalności biegu promienia). Przyczyną załamania jest zmiana prędkości światła przy przejściu z jednego ośrodka do drugiego.

Okazuje się, że różnym kątom padania α1, α2, .... αn odpowiadają różne katy załamania β12, ..βn . Istnieje jednak prawidłowy związek między różnymi kątami padania i załamania, wyrażony prawem Snellinsa.

0x08 graphic

Stosunek sinusa kąta do sinusa kata załamania jest dla dwu danych ośrodków wielkością stałą, która nosi nazwę współczynnika załamania n2,1 względem ośrodka (1) gdy promień biegnie z ośrodka (1)do(2). Współczynnik załamania promieni biegnie z ośrodka (1) i wyraża się również stosunkiem prędkości światła w obu ośrodkach:

0x08 graphic

gdzie V1 - prędkość światła w ośrodku (1),

V2—prędkość światła w ośrodku (2)

Współczynnik załamania danego ośrodka względem próżni odpowiadający przejściu światła z próżni do danego ośrodka nosi nazwę współczynnika załamania bezwzględnego, różni się on bardzo od współczynnika załamania względem powietrza, ze względu na to, że prędkość światła w powietrzu jest równa w przybliżeniu prędkości w próżni. W praktyce posługujemy się współczynnikiem załamania danego ośrodka względem powietrza. Jest on zależny od barwy światła tzn. częstości drgań rozchodzącej się fali świetlnej . Współczynnik załamania światła dla żółtego światła sodu nazywamy współczynnikiem średnim. Na granicy dwóch środowisk światła ulega załamaniu. Załamaniem rządzą następujące prawa :

Kąt padania i kąt załamania leżą w jednej płaszczyźnie a współczynnik załamania n jest stosunkiem sinusów kąta padania α i załamania β.Jeżeli kat α jest bardzo mały wtedy zachodzi :

sinα=tgα=α i podobnie sinβ=tgβ=β.

Wielkość d mierzymy mikrometrem, wielkość h za pomocą mikroskopu.

Na przedniej i tylnej części płytki znajdują się rysy. Nastawiamy mikroskop na ostrość widzenia rysy górnej i odczytując położenia tubusu ag a następnie odpowiednie rysy dolnej ad .Pozorna grubość płytki obliczamy jako różnicę

| ad-ag | .Stosowany mikroskop musi dawać możliwość pomiaru przesunięcia tubusa lub stolika. Mierzymy grubość d przeznaczonej do badania płytki za pomocą mikrometru. Ustawiamy mikroskop tj. dobieramy położenie lampy mikroskopowej i ustawienie zwierciadła mikroskopu w ten sposób by światło padało do obiektywu.

Ustawiamy badana płytkę na stoliku mikroskopu i dobieramy jej położenie oraz ostrość w ten sposób uzyskać ostry obraz kolejno górnej i dolnej rysy.

Odczytując wskazania pokrętła zapisujemy na pierwszym miejscu dziesiętnym ilość pełnych obrotów a na dalszym wskazanie pokrętła. Grubość pozorna h jest równa różnicy wskazań pokrętła.

0x08 graphic
0x08 graphic
0x08 graphic

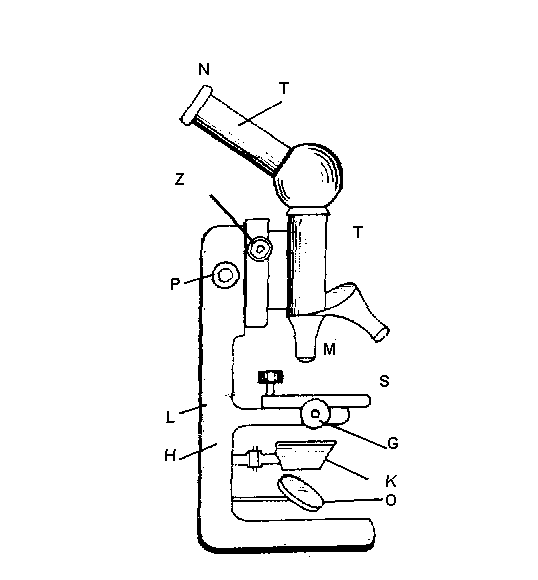

Budowa mikroskopu

Mikroskop składa się z dwóch układów soczewek obiektywu i okularu. Dodatkowy układ - kondensatorów służy do oświetlenia przedmiotu. Okular i obiektyw znajdują się na dwóch końcach metalowej rury zwanej tubusem T. Sam tubus zamocowany jest na statywie H i za pomocą układu kół zębatych może być przesuwany w kierunku pionowym. Istnieją dwa układy do przesuwania tubusu : zgubiony Z powodujący szybki przesuw oraz precyzyjny P przesuwający tubus bardzo precyzyjnie. Zazwyczaj jeden obrót pokrętła p przesuwa tubus o 0,1 mm. Dodatkowo na pokrętle P znajduje się
skala dzieląca cały obrót na 100 części. Poniżej tubusu znajduje się stolik S nastaje połączony ze statywem. W niektórych mikroskopach stolik ma pokrętło L,G pozwalające przesuwać preparat w dwóch prostopadłych kierunkach leżących w płaszczyźnie stolika. W środkowej części stolika znajduje się otwór. Znajdujący się poniżej stolika kondensator K zaopatrzony jest w układ przesłon. Zwierciadła O kieruje światło z lampy mikroskopowej w kierunku tubusu. Mikroskop z prostym tubusem jest bardzo niewy-
godny. W większości przypadków przedmiot musi spoczywać na .poziomo ustawionym stoliku i patrzeć trzeba pionowo w dół . Celem ułatwienia pracy z pomocą mikroskopu

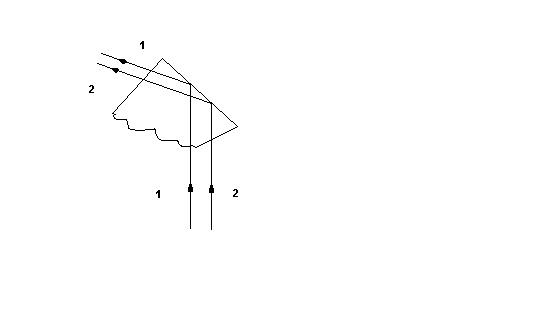

bieg promieni zmienia się za pomocą pryzmatu wielokątnego, dzięki czemu
część tubusu zawierająca okular jest nachylona o pewien kąt względem pionu. (Równocześnie musimy pamiętać że pryzmat odwraca obraz, dzięki czemu w mikroskopie z pryzmatem otrzymujemy obraz prosty, ale nie odwrócony.)

Obiektyw i okular są złożonym układem optycznym, w którym do maksimum

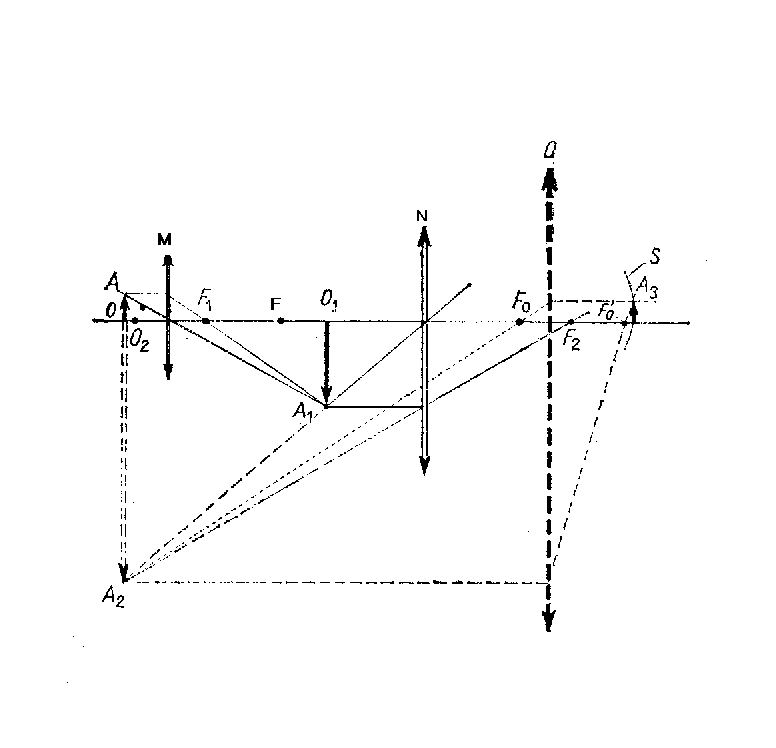

skompensowano wpływ wad soczewek, a więc w pierwszym rzędzie aberracji sferycznej i chromatycznej. Stosując mikroskop musimy pamiętać że istotną rolę w tworzeniu obrazu odgrywa również samo oko. Przedmiot OA znajduje się w niewielkiej odległości za ogniskiem obiektywu, stąd obiektyw daje obraz powiększony rzeczywisty i odwrócony O1A1 zwany obrazem pośrednim . Obraz ten stanowi przedmiot dla okularu i znajduje się między ogniskiem i okularem. Okular daje więc obraz pozorny prosty i powiększony mniej więcej W odległści dobrego widzenia od okularu. Obraz
ten stanowi przedmiot O2A2 dla soczewki oka. Na siatkówce S powstaje więc obraz

O3A3 rzeczywisty i odwrócony względem przedmiotu. Okular może równocześnie służyć
do oglądania dodatkowego przedmiotu umieszczonego w przybliżeniu w miejscu, w którym znajduje się obraz O1A1 . Przedmiotem tym może być nić pajęcza lub też naniesiona na przeźroczystym szkle skala zwana skalą okularową która może służyć do pomiaru wymiarów liniowych małych przedmiotów. Okular zaopatrzony w mikromierz przesuwający krzyż z nici pajęczych nazywamy okularem mikrometrycznym.

0x08 graphic

Pomiary i obliczenia:

Pomiar grubości płytki mikrometrem:

di

[mm]

0,99

1,01

1,01

1,00

1,01

1,01

1,01

1,01

1,01

1,01

Średnia grubość płytki wynosi:

d=1,007 mm

Pomiary mikroskopem:

l1 [µm]

l2 [µm]

hi= |l2- l1|[µm]

60

520

460

60

540

480

66

560

494

68

536

468

70

556

486

Korzystam ze wzoru na obliczenie współczynnika załamania materiału względem powietrza obliczam współczynnik załamania:

0x08 graphic

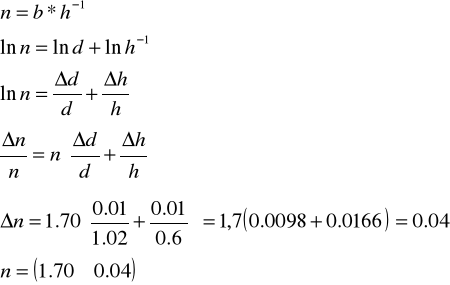

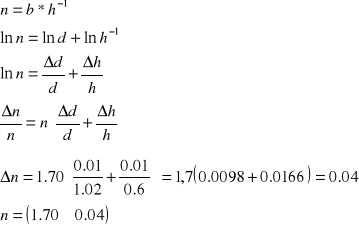

Błąd współczynnika załamania materiału względem powietrza obliczam za pomocą pochodnej logarytmicznej.

0x08 graphic

  1. Wnioski

Ćwiczenie polegało na wyznaczeniu współczynnika załamania materiału względem powietrza. Wyznaczony współczynnik załamania materiału względem powietrza obarczony jest błędem który wynika z niedokładności odczytu na śrubie mikrometrycznej mikroskopu. Wpływ na błąd pomiaru ma ograniczona zdolność narządu wzroku.

1

4

0x01 graphic

0x01 graphic

0x01 graphic

0x01 graphic
