Trójkąt Gibbsa 2 (ćw. 21), Chemia fizyczna


Tomasz Warzocha

RÓWNOWAGI FAZOWE W UKŁADACH TRÓJSKŁADNIKOWYCH TYPU CIECZ-CIECZ

Celem ćwiczenia jest wyznaczenie krzywej binodalnej (izotermy) rozpuszczalności układu trójskładnikowego: woda-toluen-aceton i woda-toluen-propanol.

APARATURA:

ODCZYNNIKI:

PRZEBIEG DOŚWIADCZENIA:

  1. Sporządzamy dwuskładnikowe roztwory toluen-aceton i toluen-propanol o różnych stężeniach, odmierzając pipetami do probówek toluen, aceton i propanol w ilościach podanych w poniższych tabelach.

  2. Następnie miareczkujemy otrzymane roztwory wodą destylowaną do pierwszego trwałego zmętnienia przy pomocy biurety cyfrowej. Tym sposobem otrzymujemy po 7 trójskładnikowych mieszanin dla acetonu i propanolu leżących na izotermie rozpuszczalności to znaczy izotermie przejścia z układu jednofazowego do dwufazowego.

Stężenia poszczególnych składników wyrażam w procentach objętościowych

korzystając ze wzoru:

V1 = V1. 100% / (Vc) gdzie: Vc = V1+V2+V3 (objętość mieszaniny)

V1-zawartość 1 składnika V2-zawartość 2 składnika V3-zawartość 3 składnika

Nr

probówki

Toluen

Aceton

Woda

ml

% v/v

ml

% v/v

Ml

% v/v

I

9

89,1

1

9,9

0,1

1

II

8

78,8

2

19,7

0,15

1,5

III

6

58,5

4

39,0

0,26

2,5

IV

4

37,7

6

56,6

0,61

5,7

V

2

16,7

8

67,0

1,95

16,3

VI

1

6,6

9

59,5

5,14

33,9

VII

0,5

2,6

9,5

49,0

9,38

48,4

Nr

probówki

Toluen

Propanol

Woda

ml

% v/v

ml

% v/v

ml

% v/v

I

9

88,5

1

9,8

0,17

1,7

II

8

78,1

2

19,5

0,25

2,4

III

6

57,5

4

38,3

0,44

4,2

IV

4

35,3

6

53,0

1,32

11,7

V

2

14,6

8

58,6

3,66

26,8

VI

1

5,3

9

47,9

8,8

46,8

VII

0,5

1,7

9,5

31,6

20

66,7

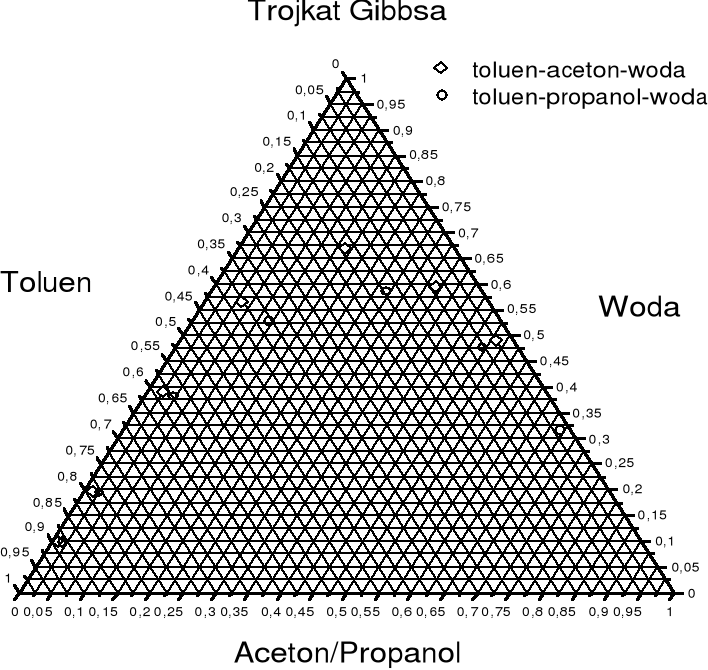

0x01 graphic

WNIOSKI:

Z ekstrapolacji binody do podstawy trójkąta (sytuacja w której udział trzeciego składnika: propanolu lub acetonu; w roztworze jest zerowy) wynika, że wzajemna rozpuszczalność wody w toluenie i toluenu w wodzie jest rzędu 0,5% objętości. Oznacza to, że jeżeli do wody dodamy toluenu w ilości nie przekraczającej 0,5% objętości całego roztworu, czyli:

0x01 graphic
·100%<0,5%; to otrzymamy układ jednofazowy o dwóch stopniach swobody.

Przekroczenie tej objętości spowoduje powstania dwóch faz ciekłych i układ będzie miał jeden stopień swobody (skład jednej fazy będzie decydował o składzie drugiej fazy). Jedną z faz będzie stanowił nasycony roztwór toluenu w wodzie, a drugą nasycony roztwór wody w toluenie, powstają roztwory sprzężone.

Wzajemną mieszalność wody i toluenu zwiększamy dodając trzeciego składnika, który miesza się zarówno z wodą jak i z toluenem (propanol lub aceton). Z diagramu krzywej binodalnej w trójkącie Gibbsa wynika, że jeżeli w układzie propanol stanowi więcej niż 68% objętość całego układu to może istnieć tylko jedna faza ciekła nie zależnie od wzajemnego stosunku objętości wody i toluenu (powierzchnia nad krzywą binodalną). Podobną sytuację osiągamy dla układu toluen -woda -aceton, jeżeli aceton przekracza 68% objętości całego układu.

Z różnego przebiegu krzywych binodalnych dla dwóch układów: toluen - woda - propanol toluen - woda - aceton wnioskujemy, że propanol powoduje bardziej równomierny podział składników między dwie fazy (krzywa jest symetryczna) natomiast krzywa binodalna w układzie z propanolem jest nie symetryczna i nachylona w kierunku większej zawartości wody, co wskazuje na to, że faza bogata w wodę zawiera mniejszy ułamek toluenu niż powstająca z nią druga faza, która zawiera większy ułamek wody w porównaniu z ułamkiem toluenu w poprzedniej.
