Politechnika Wrocławska Wrocław

Wydział Górniczy EOP

Projekt nr 2. z Techniki Strzelniczej

Temat : GŁĘBIENIE SZYBU

Wykonał :

Dane

średnica szybu D = 6,5 [ m ],

rodzaj skały sól kamienna,

współczynnik zwięzłości Protodiakonowa f = 5,0

głębokość zalegania warstwy 450 [ m ],

Obliczenia

Obliczenie liczby otworów przypadającej na 1 m² powierzchni szybu - n

S - pole powierzchni przekroju poprzecznego szybu,

Obliczenie całkowitej liczby otworów - N

Dla 46 otworów strzałowych przy średnicy szybu w wyłomie D = 6,5 [ m ] odpowiadają 4 okręgi osadzenia otworów strzałowych.

Średnica ładunku MW dla powyższych danych wyniesie d_MW = 36 [ mm ] a średnica otworów strzałowych wyniesie d_o = 38 [ mm ].

Obliczenie długości otworów strzałowych - l_o

Korzystam z 4 wzorów:

1. Obliczenie długości otworów strzałowych ze względu na czas ich wiercenia - l_o^w

czas wiercenia wszystkich otworów w przodku t_w = 2 [ h ],

liczba jednocześnie pracujących wiertarek k = 2,

prędkość wiercenia v = 34,5 [ m/h ],

2. Obliczenie długości otworów strzałowych ze względu na czas ładowania urobku - l_o^l

czas mechanicznego ładowania t_l = 0,93 [ h ],

wydajność ładowarki w = 60 [ m³/h ],

współczynnik wykorzystania czasu ładowarki _ład = 0,85

liczba ładowarek n_l = 2

współczynnik wykorzystania otworu  = 0,95

3. Obliczenie długości otworów strzałowych ze względu na czas ciągnienia urobku - l_o^c

czas ciągnienia urobku z 1 zabioru t_c = 4 [ h ],

pojemność kubła V_k = 1,5 [ m³ ],

współczynnik wypełnienia kubła k_w = 0,9

współczynnik wykorzystania urządzeń wyciągowych _c = 0,9

współczynnik rozluzowania skały k_r = 2,0

czas 1 cyklu ciągnienia urobku t_cl = 0,0451

4. Obliczenie długości otworów strzałowych ze względu na dopływ wody - l_o^d

dopływ wody do przodka Q = 0,5 [ m³/min ] = 30 [ m³/h ],

wydajność pomp w_p. = 1,50 [ m³/min ] = 90 [ m³/h ],

średnica szybu D = 6,5 [ m² ]

Obliczone długości otworów strzałowych spełniają warunek:

Przyjmuję długość otworów strzałowych l_o = 3,0 [ m ]

Obliczenie zabioru - z

Obliczenie objętości odstrzelonego urobku - V

Obliczenie ładunku jednostkowego MW - q

- współczynnik wytrzymałości skały

s - wskaźnik struktury skały s = 1,0 dla struktury masywnej skały,

v - wskaźnik usztywnienia zabioru v = 1,5

e - wskaźnik mocy MW e = 2,0 dla metanitów,

- gęstość załadowania
= 0,9 dla MW patronowanego,

d - wskaźnik jakości przybitki d = 1,0 dla jakości dobrej,

Obliczenie ładunku całkowitego MW - Q

Obliczenie ładunku w jednym otworze - Q_o

Dobór materiału wybuchowego

nazwa Metanit D8GH2

średnica naboju d_MW = 36 [ mm ],

masa naboju m_n = 200 [ g ],

długość naboju l_n = 200 [ mm ],

skuteczność w bloku Trauzla 228 [ cm³ ],

Obliczenie ilości naboi MW w jednym otworze - n_n

Obliczenie długości przybitki - l_p.

Obliczenie długości „ fajki ” - l_f

Dobór zapalnika

Ze względu na dopływ wody do szybu wybieram zapalnik bezpieczny wobec prądów błądzących.

GZE M 2,0A M - 25B

Rezystancja zapalnika z 2 m. przewodami miedzianymi - R_z = 2,5 

Obliczenie sieci strzałowej

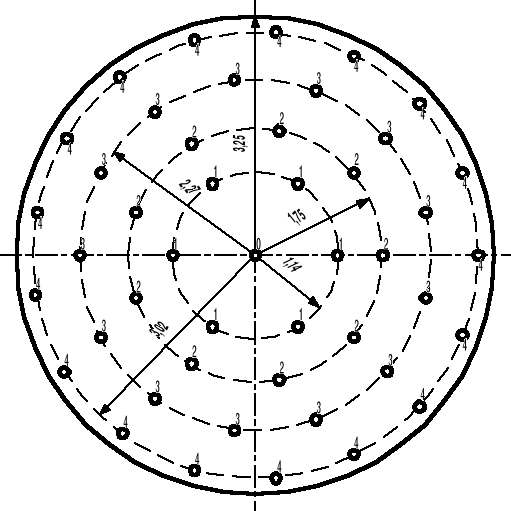

Rozmieszczenie otworów strzałowych

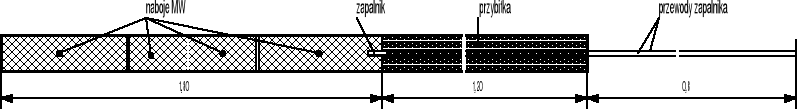

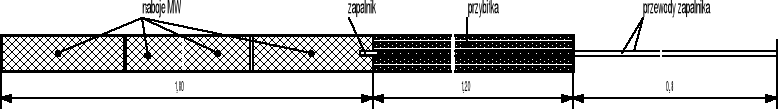

Konstrukcja otworu strzałowego z inicjacją przednią

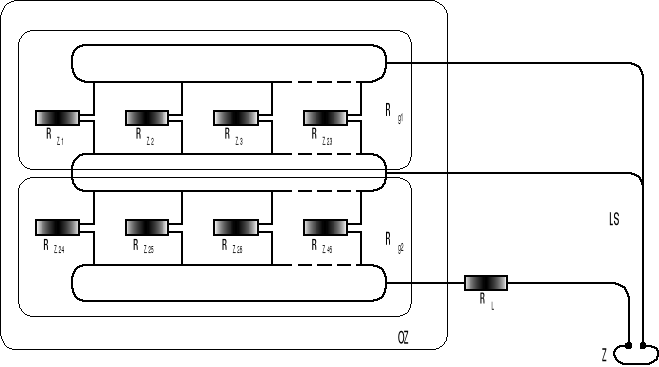

Przyjmuję trójpierścieniowe połączenie zapalników

OZ - obwód zapalnikowy,

LS - linia strzałowa,

Z - zapalarka,

R_zi - oporność i- tego zapalnika,

R_gi - oporność i- tego obwodu połączonego równolegle,

R_l - oporność linii strzałowej.

Z rysunków wynika, że długość przewodu zapalnika równa 2 metry jest niewystarczająca do sporządzenia połączenia trójpierścieniowego dla tego do każdego zapalnika dołączono po 2 metry przewodu miedzianego.

l_a = 250 [ m ] długość linii strzałowej,

γ_Cu = 56 [ m/mm² ] przewodność właściwa przewodu miedzianego DY,

s_p = 1,5 [ mm² ] pole przekroju poprzecznego przewodu DY.

Obliczenie oporności zapalników z dodatkowymi przewodami - R_z

Obliczenie oporności obwodu połączonego równolegle - R_g1 i R_g2

Obliczenie oporności obwodu - R_o

Dobór zapalarki

Zapalarka „ Barbara ” TZKS - 250 - odpala obwód trójpierścieniowy o parametrach:

a ) oporność linii strzałowej - maksymalnie 40  ( w projekcie 5,9  ),

b ) do 150 ZE normalnych ( w projekcie 46 ZE ).

---
