Projekt nr 1. z Techniki Strzelniczej
Temat : DRĄŻENIE WYROBISKA KORYTARZOWEGO
Wykonał :
Dane
współczynnik zwięzłości skał Protodiakonowa f =
,
powierzchnia przekroju wyrobiska S = 26 m2,
zagrożenie metanowe,
kształt wyrobiska prostokątny,
gęstość objętościowa skał ρ = 1,9 [ Mg/m3 ],
Obliczenia
Przyjmuję, że wyrobisko będzie miało wysokość h = 4 m., więc jego szerokość b wyniesie:
Długość otworu strzałowego - lo
Przyjmuję z tablic dla f = 5 -7 i S > 12 m2 długość otworu strzałowego lo = 2,2 m.
Średnica otworu strzałowego - do
Przyjmuję średnicę otworu strzałowego do = 41 [ mm ]
Obliczenie zabioru - z
Przyjmując, że wykorzystanie otworu strzałowego
zabiór obliczono ze wzoru:
Obliczenie liczby otworów strzałowych przypadających na 1 m2 wyrobiska - n
Obliczenie całkowitej liczby otworów strzałowych - N
Obliczenie objętości odstrzelonego urobku - V
Obliczenie masy odstrzelonego urobku - mu
Obliczenie ładunku jednostkowego MW - q
- współczynnik wytrzymałości skały
s - wskaźnik struktury skały s = 1,0 dla struktury masywnej skały,
v - wskaźnik usztywnienia zabioru v = 1,5
e - wskaźnik mocy MW e = 2,0 dla metanitów,
- gęstość załadowania
= 0,9 dla MW patronowanego,
d - wskaźnik jakości przybitki d = 1,0 dla jakości dobrej,
Obliczenie ładunku całkowitego MW - Q
Obliczenie ładunku w jednym otworze - Qo
Dobór materiału wybuchowego
nazwa Metanit D8GH2
średnica naboju = 38 [ mm ]
masa naboju mn = 200 [ g ]
długość naboju ln = 130 [ mm ]
skuteczność w bloku Trauzla 228 [ cm3 ]
Obliczenie ilości naboi MW w jednym otworze - nn
Obliczenie długości przybitki - lp.
Obliczenie długości „ fajki ” - lf
Dobór zapalnika
Zapalnik GZE M 0,2A M - 25B
Rezystancja zapalnika z 2 m. przewodami miedzianymi - Rz = 2,5
Obliczenie sieci strzałowej
Przyjmuję szeregowe połączenie zapalników

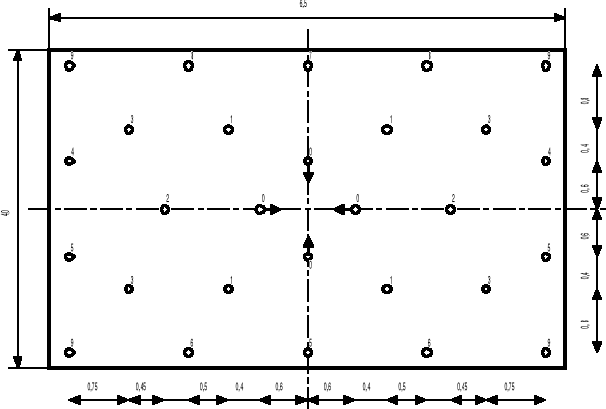

Rozmieszczenie otworów strzałowych

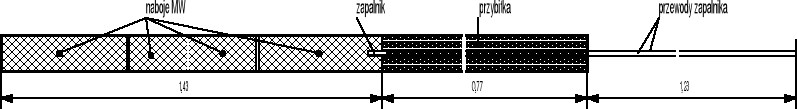

Konstrukcja otworu strzałowego z inicjacją przednią
Z rysunków wynika, że długość przewodu zapalnika równa 2 metry jest wystarczająca do sporządzenia połączenia szeregowego.

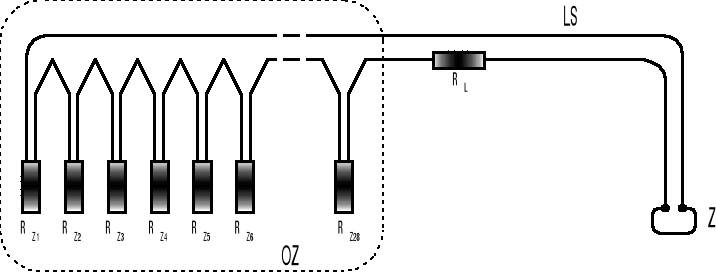

Schemat sieci strzałowej przy szeregowym połączeniu zapalników
OZ - obwód zapalnikowy,
LS - linia strzałowa,
Z - zapalarka,
Rzi - oporność i- tego zapalnika,
Rl - oporność linii strzałowej.
la = 200 [ m ] długość linii strzałowej,
γCu = 56 [ m/mm2 ] przewodność właściwa przewodu miedzianego DY,
sp = 1,5 [ mm2 ] pole przekroju poprzecznego przewodu DY.
Obliczenie oporności obwodu - Ro
Dobór zapalarki
Zapalarka KZK - 200 - odpala obwód szeregowy o parametrach:
a ) oporność linii strzałowej - maksymalnie 25 ( w projekcie 4,8 ),
b ) oporność obwodu strzałowego - maksymalnie 110 ( w projekcie 74,8 ).
b = 6,5 m
h = 4 m
