Politechnika Wrocławska Wrocław

Wydział Górniczy EOP

Projekt nr 3. z Techniki Strzelniczej

Temat : STRZELANIE KONTUROWE WYROBISKA KORYTARZOWEGO

Wykonał :

Dane

współczynnik zwięzłości skał Protodiakonowa f =
,

wysokość wyrobiska h = 4 [ m ],

szerokość wyrobiska b = 6,5 [ m ],

zagrożenie metanowe,

kształt wyrobiska prostokątny,

gęstość objętościowa skał ρ = 1,9 [ Mg/m³ ],

długość otworu strzałowego l_o = 2,2 [ m ],

średnica otworu strzałowego d_o = 41 [ mm ],

wariant strzelania konturowego z ostatecznym okonturowaniem,

Obliczenia :

Średnica ładunku MW ( naboju ) - d_n

Przyjmuję dla średnicy otworu strzałowego d_o = 41 [ mm ] średnicę naboju d_n = 17 [ mm ]

Odległość między otworami - a_k

Przyjmuję a_k = 0,5 [ m ]

Obliczenie zabioru - W

Obliczenie całkowitej liczby otworów strzałowych - N

Obliczenie objętości odstrzelonego urobku - V

Obliczenie masy odstrzelonego urobku - m_u

Obliczenie długości kolumny naboi MW w otworze - l_MW

Dobór materiału wybuchowego

nazwa Metanit D8GH2

średnica naboju d_n= 17 [ mm ],

masa naboju m_n = 40 [ g ],

długość naboju l_n = 200 [ mm ],

skuteczność w bloku Trauzla 228 [ cm³ ],

Obliczenie ilości naboi MW w jednym otworze - n_n

Obliczenie długości przybitki - l_p

Obliczenie ładunku w jednym otworze - Q_o

Obliczenie ładunku całkowitego MW - Q_c

Dobór zapalnika

Zapalnik GZE M 0,2A M - 25B

Rezystancja zapalnika z 2 m. przewodami miedzianymi - R_z = 2,5 

Obliczenie sieci strzałowej

Przyjmuję szeregowe połączenie zapalników

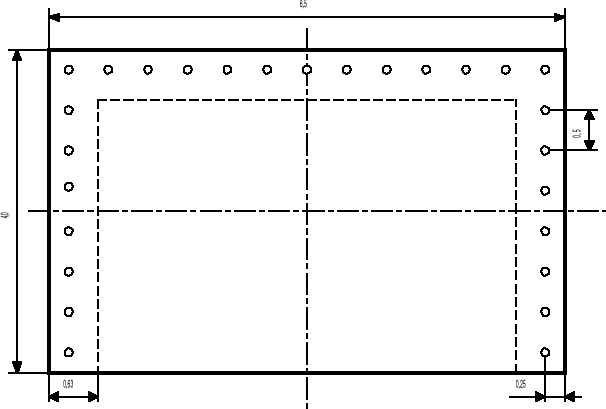

Rozmieszczenie otworów strzałowych

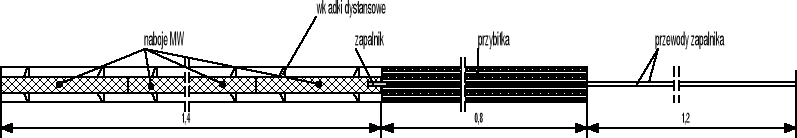

Konstrukcja otworu strzałowego z inicjacją przednią

Z rysunków wynika, że długość przewodu zapalnika równa 2 metry jest wystarczająca do sporządzenia połączenia szeregowego.

Schemat sieci strzałowej przy szeregowym połączeniu zapalników

OZ - obwód zapalnikowy,

LS - linia strzałowa,

Z - zapalarka,

R_zi - oporność i- tego zapalnika,

R_l - oporność linii strzałowej.

l_a = 200 [ m ] długość linii strzałowej,

γ_Cu = 56 [ m/mm² ] przewodność właściwa przewodu miedzianego DY,

s_p = 1,5 [ mm² ] pole przekroju poprzecznego przewodu DY.

Obliczenie oporności obwodu - R_o

Dobór zapalarki

Zapalarka KZK - 200 - odpala obwód szeregowy o parametrach:

a ) oporność linii strzałowej - maksymalnie 25  ( w projekcie 4,8  ),

b ) oporność obwodu strzałowego - maksymalnie 110  ( w projekcie 72,3  ).

b = 6,5 m

h = 4 m

---
