POLITECHNIKA POZNAŃSKA

Wydział Elektryczny

Instytut Elektrotechniki i Elektroniki Przemysłowej

Zakład Elektrotechniki Teoretycznej i Stosowanej

Laboratorium Teorii Obwodów

Ćwiczenie nr: 1

Temat: Wybrane prawa elektrotechniki w obwodach prądu

stałego

Rok akademicki: 2011/2012

Wydział elektryczny

Studia: dzienne magisterskie

Nr grupy: E-7

Wykonawcy:

1.Marcin Woźny

2.Bartłomiej Pośpiech

3. Krystian Malinowski

4.Jakub Jatczak

5.

Data

Wykonania

ćwiczenia

Oddania

sprawozdania

05.03.2012

Ocena:

Uwagi:

  1. Cel ćwiczenia

Celem ćwiczenia jest doświadczalne sprawdzenie podstawowych praw elektrotechniki w obwodach liniowych prądu stałego, takich jak zasada superpozycji, wzajemności, proporcjonalności.

  1. Wiadomości teoretyczne

Zasada superpozycji: Odpowiedź układu fizycznego, obwodu elektrycznego lub jego gałęzi na kilka wymuszeń działających jednocześnie równa się sumie odpowiedzi na każde z wymuszeń występujących z osobna. Jeśli w obwodzie występuje kilka wymuszeń, to należy każdorazowo wyeliminować działanie wszystkich źródeł z wyjątkiem jednego, pamiętając o pozostawieniu rezystancji wewnętrznych w przypadku źródeł rzeczywistych napięcia, zwarcia dla źródeł idealnych napięcia i przerwy dla źródła prądu. Zasadę można zilustrować na podstawie poniższego schematu:

0x01 graphic

Wymuszeniami w tym obwodzie są siły elektromotoryczne E1, E2. Wymuszenia te działają jednocześnie i wywołują odpowiedzi w postaci prądów I1, I2, I3. Eliminując każdorazowo jedno wymuszenie, otrzymano dwa obwody przedstawione poniżej. W każdym z obwodów występuje tylko jedno wymuszenie. Pod wpływem tych wymuszeń płyną odpowiednie prądy I'1, I'2, I'3. Zgodnie z zasadą superpozycji prądy I1, I2, I3 są równe:

I1 = I'1 - I”1

I2 = I'2 - I”2

I3 = I'3 + I”3

Metodę superpozycji stosuje się w obliczeniach prądów i spadków napięć w liniowych obwodach elektrycznych. Spełnienie tej zasady przez dany obwód uważa się za kryterium jego liniowości.

0x01 graphic

Z zasady superpozycji wynika zasada proporcjonalności. Zasadę tę można przedstawić w następujący sposób: jeśli źródło napięcia (prądu) znajduje się w dowolnej i-tej gałęzi liniowego obwodu elektrycznego wywołuje przepływ prądu Ik w gałęzi k-tej (napięcie Uk między dowolnymi punktami) tego obwodu, to p-krotne zwiększenie (zmniejszenie) wymuszenia spowoduje p-krotny wzrost (zmniejszenie) odpowiedzi.

Zasada wzajemności oczkowej dotyczy obwodów liniowych rozgałęzionych, zawierających jedynie jedno źródło napięciowe. Zasadę tę można sformułować: jeśli źródło napięcia znajduje się w n-tej gałęzi liniowego pasywnego obwodu elektrycznego powoduje przepływ prądu Ik w k-tej gałęzi, to przeniesienie tego źródła do gałęzi k-tej spowoduje przepływ prądu w gałęzi n-tej. Analogiczna zasada obowiązuje, gdy wymuszeniem będzie prąd, odpowiedzią natomiast różnica potencjałów (zasada wzajemności węzłowej)

  1. Przebieg ćwiczenia

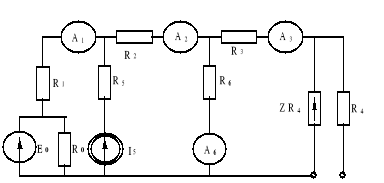

    1. Schemat połączeń

Dane:

0x08 graphic
E0 = 9V

ZR4 = (E=6, Rw=40Ω)

I5 = 100mA

R0 = 100Ω

R1 = 60Ω

R2 = 20Ω

R3 = R4 = 40Ω

R5 = 10Ω

R6 = 80Ω

    1. Przebieg pomiarów.

Połączyć układ przedstawiony na schemacie. Dokonać pomiaru prądów płynących pod wpływem każdego wymuszenia (źródła) działającego oddzielnie (eliminując pozostałe wg odpowiednich reguł) oraz przedstawić ich sumę () i dokonać pomiaru prądów pochodzących od wszystkich wymuszeń (źródeł) działających jednocześnie, a ich wyniki zamieścić w

Tabeli.

    1. Zestawienie wyników pomiarów

Wymuszenie

Z pomiarów

I1

I2

I3

I6

[mA]

[mA]

[mA]

[mA]

E0

69,93

69,98

35,36

34,59

ZR4

-23,57

-23,60

-48,18

24,53

I5

-48,82

51,38

25,95

25,4

Σ

-2,46

97,79

13,13

84,52

E0, ZR4, I5

-2,46

97,79

13,12

84,62

    1. Obliczenia analityczne

Poszczególne obliczenia analityczne powinny bazować na skorygowanych (dla odpowiednich wymuszeń) schematach pochodzących od schematu podstawowego, a wyniki zamieścić w tabeli poniżej.

Wymuszenie

Z obliczeń analitycznych

I1

I2

I3

I6

[mA]

[mA]

[mA]

[mA]

E0

ZR4

I5

Σ

E0, ZR4, I5

  1. Schemat połączeń

0x08 graphic
Dane:

R0 = 100Ω

R1 = 60Ω

R2 = 20Ω

R3 = R4 = 40Ω

R5 = 10Ω

R6 = 80Ω

  1. Przebieg pomiarów

Połączyć układ pokazany na schemacie. Jako wymuszenie zastosować kolejno źródła napięciowe o różnej wartości napięcia źródłowego: E'=6 V, E''=9 V, E'''=15 V, dokonując pomiaru napięcia U5 oraz prądu I6, a wyniki zamieścić w tabeli poniżej.

  1. Wyniki pomiarów

Wymuszenie

I6

U5

[mA]

[V]

E' = 6V

29,89

2,196

E” = 9V

44,87

3,297

E”' = 15V

74,68

5,489

  1. Obliczenia analityczne

Na podstawie wyników zebranych w tabeli powyżej sprawdzić zasadę proporcjonalności, obliczając i porównując odpowiednie proporcje (E, U, I).

  1. Schemat połączeń

a) 0x08 graphic
b) 0x08 graphic

Dane: E = 9V, I = 100 mA, R0 = 100 , R1 = 60 , R2 = 20 , R3 = R4 = 40 , R= 10 , R6 = 80 

  1. Przebieg pomiarów

Połączyć układy według schematów a) i b). W miejsce zacisków „źródło”, jako wymuszenie, załączyć najpierw źródło napięciowe (E) a następnie prądowe (I). W miejsce zacisków „miernik” kolejno dla każdego źródła włączyć najpierw woltomierz a następnie amperomierz zgodnie z tabelą.

  1. Zestawienie wyników pomiarów.

Schemat

Z pomiarów

Wymuszenie

Odpowiedź

I3

I5

U3

U5

[mA]

[mA]

[V]

[V]

a

E5

6,233

b

E3

3,277

a

E5

60,26

b

E3

59,69

a

I5

36,17

b

I3

68,29

a

I5

4,984

b

I3

4,984

  1. Obliczenia analityczne

Na podstawie uzyskanych wyników pomiarów obliczyć poszczególne transmitancje i określić, w których przypadkach spełniana jest zasada wzajemności, a wyniki zamieścić w tabeli.

Schemat

Z obliczeń

Transmitancje

a

b35

b

b53

a

y35

b

y53

a

a35

b

a53

a

z35

b

z53

  1. Parametry i dane znamionowe zastosowanych urządzeń i mierników

  1. Literatura

1. Bolkowski S., Elektrotechnika teoretyczna, WNT, Warszawa 2001.

2. Cholewicki T., Elektrotechnika teoretyczna, t. 1, WNT, Warszawa 1973.

3. Krakowski M., Elektrotechnika teoretyczna, t. 1, PWN, Warszawa 1995.

4. Kurdziel N., Podstawy elektrotechniki, WNT, Warszawa, 1972.

5. Laboratorium elektrotechniki teoretycznej, wyd. 6, Wydawnictwo Politechniki Poznańskiej,

Poznań 1998
