Podstawy elektrotechniki i elektroniki

Ćwiczenie nr 3: Pomiary mocy.

Grupa: RD2L1

Łukasz Hulak

Rafał Jakieła

Łukasz Gmyrek

Marek Głuchowski

Mateusz Antas

Pomiary napięcia U, prądu I i mocy czynnej P w obwodzie jednofazowym przy dwóch wartościach napięcia zasilania dla odbiornika czynno-indukcyjnego RL

a)układ poprawnie mierzonego prądu

Schemat pomiarowy:

Tabela poiarowa:

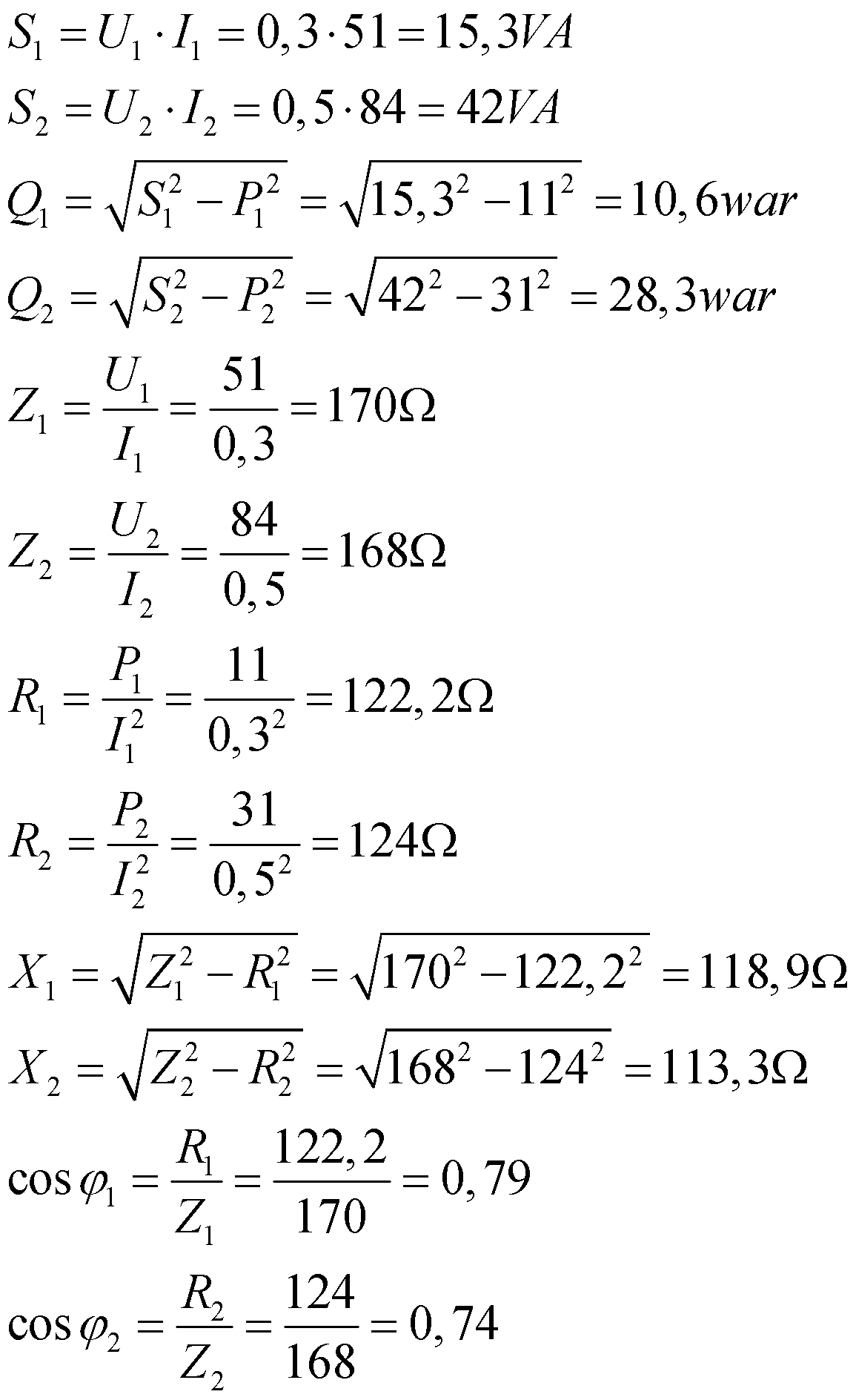

Obliczenia:

Wykresy wektorowe:

b)układ poprawnie mierzonego napięcia

Schemat pomiarowy:

Tabela pomiarowa:

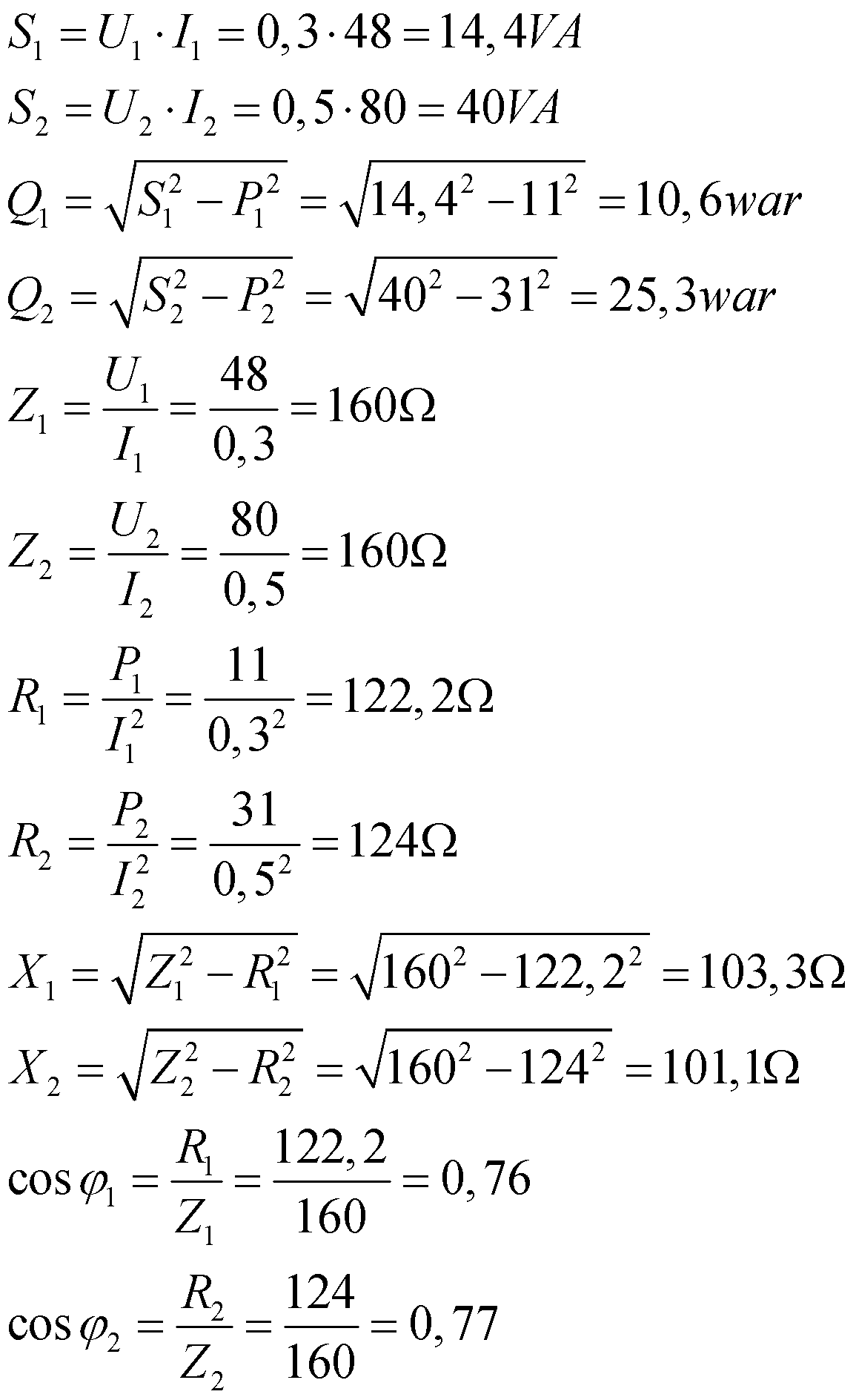

Obliczenia:

Wykresy wektorowe:

Pomiary napięcia U, pradu I i mocy czynnej P w obwodzie jednofazowym z przekładnikiem prądowym.

Schemat pomiarowy:

Tabela pomiarowa:

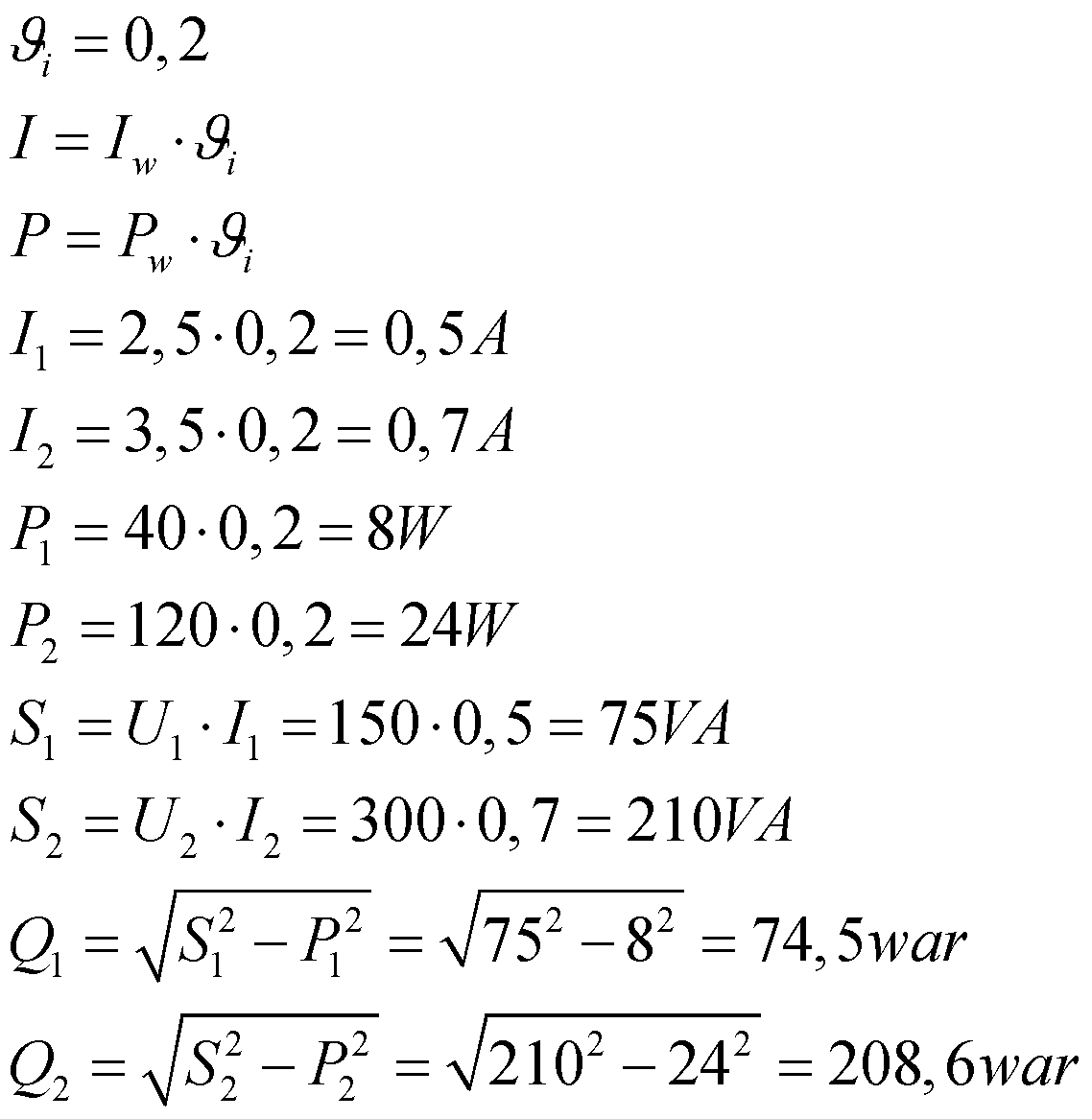

Obliczenia:

Wykresy wektorowe:

Pomiary napięcia U, prądu I i mocy czynnej P w obwodzie 3-fazowym z odbiornikiem niesymetrycznym.

a) układ trzech watomierzy

Schemat pomiarowy:

Tabela pomiarowa:

b) układ Arona

Schemat pomiarowy:

Tabela pomiarowa:

Układ do badania odbiornika niesymetrycznego:

Wnioski:

Miernikiem mocy możemy zmierzyć moc czynną P. Moc czynną mierzymu w watach (W). Mierząc prąd i napięcie na elemencie możemy obliczyć moc pozorną S, ze wzoru S=IU. Moc pozorną mierzymy w woltoamperach (VA). Znając kąt φ możemy obliczyć moc bierną Q ze wzoru Q=UIsin φ. Moc biern mieryzmz w warach (war).

Wszystkie te dane możemy również wyznaczyć metodą graficzną rysując wykres wektorowy.

W celu rozszerzenia zakresu pomiarowego stosuje się przekładniki prądowe lub napięciowe. Przy wykonywaniu obliczeń trzeba pamiętać o przekładni przekładników. Najczęściej stosuje się przekładniki prądowe.

Przy sieciach symetrycznych pomiar mocy wykonuje się na jedej fazie, a wynik mnoży przez 3.

Przy sieciach niesymetrycznych stosuje się pomiar trzema lub dwoma (układ Arona) miernikami. Trzech mierników używa się gdy w jest dostępny przewód zerowy lub gdy można utworzyć sztuczny punkt zerowy. Gdy w sieci suma wartości chwilowych prądów przewodowych jest równa zeru, możemy stosować układ Arona.

---
