POZYCJA OBL. NR 7 - OBLICZENIE ŁAWY FUNDAMENTOWEJ POD ŚCIANĄ

ZEWNĘTRZNĄ

Dla ławy fundamentowej pod ścianą zewnętrzną przyjęto do obliczeń:

• szerokość ławy - B = 0,80 m

• szerokość ściany - t = 0,47 m

• szerokość odsadzki - s = 0,165 m

Schemat rozkładu działania sił na fundament pod ścianą zewnętrzną.

ZESTAWIENIE OBCIĄŻEŃ

Wartość obciążenia na jeden metr ławy wynosi:

• Obciążenie od dachu

-Siła przekazywana z murłatu na ścianę wynosi:

D=(1,44/0,8)*8,898=16,02kN

• Obciążenie od stropów

Belki stropowe są równolegle do ściany zatem nie obciążają fundamentu.

• Obciążenie ścianą zewnętrzną

• Ciężar 1m² ściany

• Powierzchnia ściany nad gruntem

• Powierzchnia stolarki

• Ciężar 1 m² stolarki

• Ciężar ściany ocieplonej pod gruntem

• Razem ciężar ścian

• Ciężar na 1 m. ławy betonowej wynosi

• P₁=16,02 kN+415,69=431,71 kN

• Ciężar fundamentu

• Ciężar odsadzki zewnętrznej

• Ciężar odsadzki wewnętrznej

Moment przekazywany ze ściany na fundament:

M₁ = P₁·e_a = 48,52·0,48= 0,4852 kNm

Obciążenie pionowe podłoża wynosi:

N₁ = 48,52+8,8+6,29+1,38=65 kN/m

Moment powodowany wypadkową obciążeń podłoża względem środka podstawy ławy wynosi:

Mimośród obciążenia podłoża obliczony względem środka podstawy ławy wynosi:

e_B = M₂/N₁ = 2,049/65 = 0,0315 m < B/4 = 0,80/4 = 0,20

Wypadkowa obciążeń znajduje się w rdzeniu podstawy.

SPRAWDZENIE STANU GRANICZNEGO NOŚNOŚCI ŁAWY

1. Parcie jednostkowe wynosi:

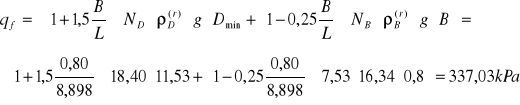

2. Jednostkowy opór obliczeniowy

Średnia obliczeniowa wartość parcia jednostkowego wynosi

Współczynnik korekcyjny

Sprawdzenie warunków normowych

Warunki są spełnione. Lawa fundamentowa spelnia wymagania dotyczące SGN

3. Obliczenie oddziaływania podłoża w przekroju krawędzi ściany:

Określenie momentu zginającego względem krawędzi ściany:

4. Sprawdzenie warunku stanu granicznego nośności przekroju betonowego z zależności:

M₁ < f_ctd ·W_f

Zgodnie z PN-B-03264:2002[37] wytrzymałość f_ctd w sytuacjach trwałych i przejściowych, oblicza się z zależności:

f_ctd = 0,7·f_ctm/1,8 = 0,389·f_ctm

Wskaźnik wytrzymałości W_f przekroju oblicza się dla skrajnego włókna rozciąganego, z uwzględnieniem plastycznych właściwości betonu. W przypadkach przekroju prostokątnego prostokątnego wymiarach b x h:

W­_f = 0,292·b·h²

Po uwzględnieniu tych zależności i przyjęciu b=1,0 m:

M₁ = 1,01 kNm <f_ctd·W_f = 0,389·1,9·10³·0,292·1,0·0,4² = 34,53 kNm.

Obliczana ława fundamentowa spełnia warunki stanu granicznego nośności.

Ostatecznie przyjęto pod ścianą zewnętrzną budynku ławę fundamentową betonową o szerokości 0,8m i wysokości 0,40 m.

Ze względów konstrukcyjnych ławę należy zazbroić, tak jak pokazano na rys nr1.

Rys.1. Wymiary i sposób zbrojenia ławy fundamentowej pod ścianą zewnętrzną.

---
