Ruch harmoniczny prosty.

Ruchem harmonicznym prostym nazywamy drgania, w których wartość wychylenia x zmienia się w czasie t jak funkcja sinus.

x = Asinωt

Ruch harmoniczny możemy rozpatrywać jako rzut ruchu jednostajnego po okręgu na płaszczyznę prostopadłą do tego okręgu.

0x08 graphic
Wielkościami charakteryzującymi ten ruch, poza funkcją opisującą położenie y=f(t) ciała w dowolnej chwili t , są prędkość i przyśpieszenie. Wartość prędkości w ruchu harmonicznym jest pochodną wychylenia y względem czasu t. Natomiast wartość przyśpieszenia jest pochodną prędkości względem czasu, lub drugą pochodną z wychylenia.

Ciało obdarzone drganiami harmonicznymi przechodząc przez położenie centralne (równowagi) ma największą prędkość. W krańcowych punktach zwrotnych prędkość jest równa zeru.0x08 graphic

Wahadło fizyczne.

Wahadłem fizycznym nazywamy jakąkolwiek bryłę sztywną zawieszoną na poziomej osi O przechodzącej powyżej środka masy bryły S. Jeżeli bryłę taką odchylimy od położenia równowagi (kierunek pionu) o niewielki kąt ϕ, to poruszać się ona będzie ruchem wahadłowym, harmonicznym o pewnym okresie T, przy czym siłą decydującą o ruchu wahadła będzie ciężar wahadła:

P = mg

Przyłożony do jego środka ciężkości S.

W pozycji zwrotnej wahadła stosujemy II zasadę dynamiki ruchu obrotowego :

M = Bε

Gdzie, M.- moment siły zewnętrznej, B- moment bezwładności bryły względem osi O.

Stąd

M = mglsinϕ

Gdzie l - odległość środka masy do osi obrotu, ϕ - kąt odchylenia wahadła od pionu w pozycji zwrotnej.

0x08 graphic
Dla wahadła fizycznego stosuje się wzór na okres wahań taki sam, jak dla wahadła matematycznego :

z tą różnicą, że l0 w tym wzorze oznacza długość takiego wahadła matematycznego, które jest zsynchronizowane w czasie z wahadłem fizycznym; jest to tzw. długość zredukowana. Pomiar przyśpieszenia g sprowadza się wówczas do wykorzystania wzoru :

0x08 graphic

Wahadło rewersyjne.

Jest to specjalnie skonstruowane wahadło fizyczne, które pozwala na bardzo dokładny pomiar l0 .

0x08 graphic

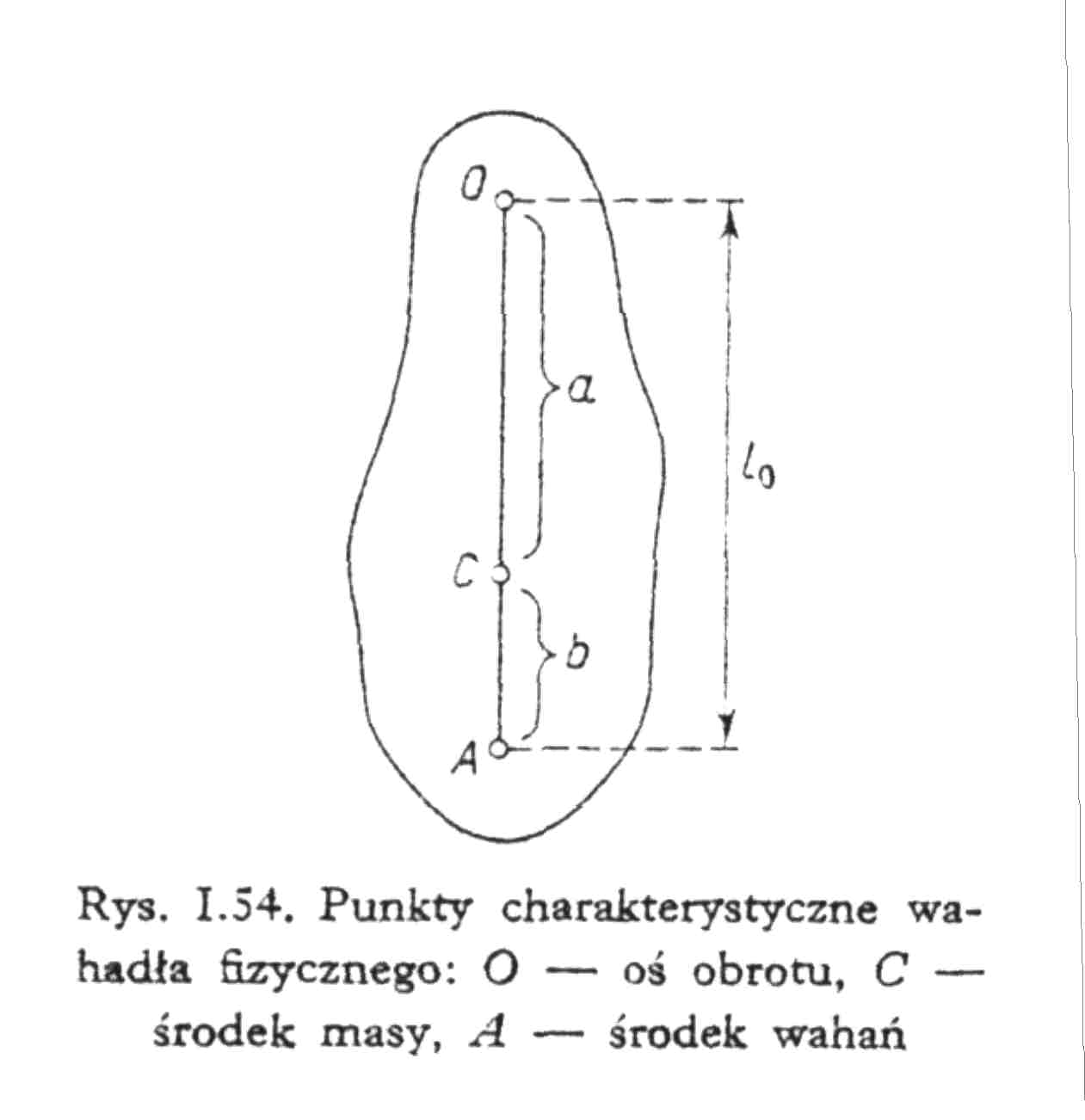

Można udowodnić, że jeżeli w wahadle fizycznym środek wahań A (rys.1) uczynimy osią obrotu, to punkt O, czyli poprzednia oś obrotu, stanie się obecnie środkiem wahań, to znaczy drgania w obu przypadkach będą jednakowe.

By ten dowód przeprowadzić poszukajmy teoretycznie wartości okresu drgań wahadła.

Na podstawie tw. Steinera moment bezwładności względem osi O określa wyrażenie :

B0 = Bc+ma2

Gdzie Bc określa moment bezwładności względem osi przechodzącej przez środek masy.

0x08 graphic
Okres wahań względem osi O można zapisać

0x08 graphic
Gdzie a jest odległością środka masy C od osi obrotu. Dla punktu A okres wahań wynosi

Gdzie b - odległość środka masy od punktu zawieszenia.

Przypuśćmy, że nie wiemy, że punkt A jest środkiem wahań wahadła fizycznego, natomiast znana jest nam na podstawie prowadzonych pomiarów równość okresów T0 = TA. Przyrównujemy teraz do siebie oba okresy

i otrzymujemy:

Bc(a-b) =mab(a-b)

Równanie to wyznacza takie położenie środka masy wahadła, które zapewnia omawianą równość okresów. Jest to możliwe gdy :

Bc = mab

Podstawiając do wzoru znajdujemy :

0x08 graphic

Zależność ta stwierdza, że okres drgań wahadła fizycznego jest taki sam, jak okres wahań wahadła zredukowanego o długości

l = a + b

Uzasadniona więc została własność punktów O i A wahadła fizycznego, na której opiera się budowa wahadła rewersyjnego.

0x08 graphic
Dla wahadła rewersyjnego wartość przyśpieszenia ziemskiego będziemy wyznaczać ze wzoru:

Wahadło matematyczne proste.

Wahadło proste jest to mały ciężarek, najczęściej kulka, zawieszony na możliwie najbardziej nieważkiej i nierozciągliwej nici. Kulka odchylona od położenia równowagi i swobodnie spuszczona porusza się ruchem drgającym zwanym wahadłowym. Siłą, która decyduje o tym ruchu jest składowa siły ciężkości, styczna do toru kulki. Na kulkę wahadła działa siła ciężkości P=mg, masa jest tu jedynie współczynnikiem proporcjonalności i możemy jej nie uwzględniać. W położeniu równowagi siła jest zrównoważona siła napięcia sprężystego nici.

0x08 graphic
Ruch po łuku jest zmienny okresowo - zgodnie z przebiegiem funkcji sinus. Przyspieszenie jest proporcjonalne do wychylenia. Okresem drgań T nazywamy czas, w ciągu którego zachodzi jedno pełne drganie, zatem poniższe równanie wyraża prawo drgań wahadła matematycznego :

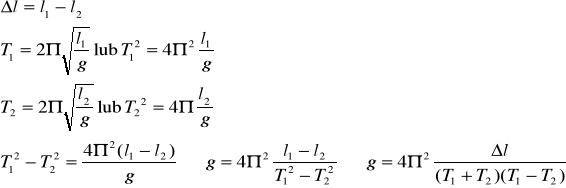

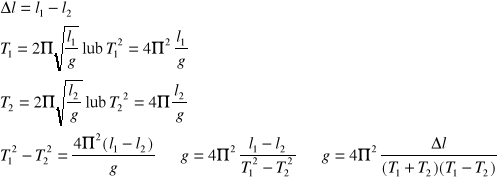

Wahadło różnicowe

Aby pomiar długości wahadła uczynić dokładniejszym, stosujemy tzw. wahadło różnicowe stanowiące pewną odmianę wahadła prostego. Jest to wahadło o przesuwalnym punkcie zawieszenia, tak skonstruowane, że można w sposób precyzyjny mierzyć nie bezwzględną długość wahadła lecz zmiany jego długości. Na prostokątnej przytwierdzonej do ściany desce umocowany jest w górnej części metalowy uchwyt A, w którym osadzona jest na stałe cienka struna stalowa o długości 1,5 m, na jej końcu wisi kulka stalowa. Z uchwytem A połączona jest linijka metalowa B, zaopatrzona w podziałkę milimetrową. Wzdłuż niej można przesuwać suwak N z noniuszem i krótkim ramieniem R. Zmieniając położenie suwaka na skali zmieniamy długość wahadła. Na podziałce odczytujemy zmianę długości wahadła Δl.

0x08 graphic

Długość zredukowana wahadła fizycznego.

0x08 graphic
0x08 graphic
Z definicji mamy :

Widzimy, że wahadło matematyczne ma taki sam okres drgań jak wahadło fizyczne. Długość tę nazywamy długością zredukowaną wahadła fizycznego.

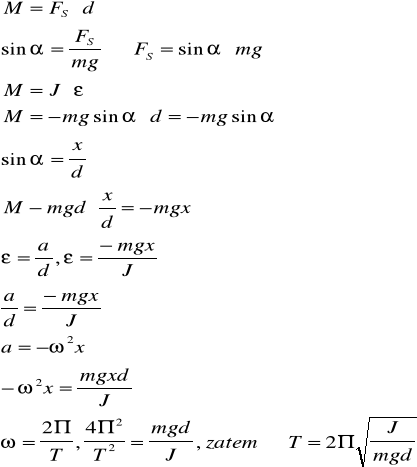

Wyprowadzenie wzoru na okres drgań wahadła fizycznego.

0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic

0x08 graphic

0x08 graphic

0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic

0x08 graphic

0x08 graphic
0x08 graphic

0x08 graphic
0x08 graphic
0x08 graphic

0x08 graphic

0x08 graphic

0x08 graphic

Tabela pomiarowe :

Położenie I krążka (cm)

Położenie I noża (cm)

Położenie II noża (cm)

Położenie

II krążka

[cm]

Czas trwania n okresów

Dla zawieszenia I

Dla zawieszenia II

Ilość okresów

[n]

Czas

[s]

Okres

T1 [s]

Ilość

okresów

[n]

Czas

[s]

Okres

T2 [s]

Wyniki

Współrzędne punktu przecięcia. Położenie krążka 2- pozycja 7,8 i 31,1 cm.

Wartość średnia okresu z wyżej wymienionych punktów T=1,26 [s].

Długość zredukowana wahadła l0=39cm.

0x08 graphic
Przyśpieszenie ziemskie:

0x08 graphic
0x08 graphic
0x08 graphic

Błąd pomiaru metodą różniczki zupełnej:

0x08 graphic

W czasie przeprowadzania doświadczenia zauważyliśmy stałą wartość okresu T1.Okres T2 zmieniał się: malał aż do położenia krążka 2 w pozycji 24 cm, następnie rósł. Okres T2 zrównał się z okresem T1 co do wartości w położeniu krążka 2- 7,8 i 31,1 cm.

Na błąd pomiaru przy tej metodzie miały wpływ:

0x01 graphic

0x01 graphic

0x01 graphic

0x01 graphic

0x01 graphic

0x01 graphic

0x01 graphic

0x01 graphic

0x01 graphic

0x01 graphic

0x01 graphic

0x01 graphic

0x01 graphic

0x01 graphic

0x01 graphic

0x01 graphic

0x01 graphic

α

α

N

FS

mg

α

N - siła rozciągająca

FS - siła zsuwająca

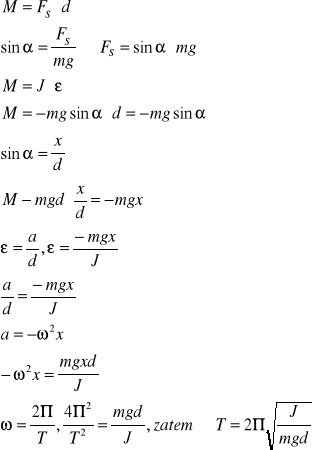

Ze wzoru :

0x01 graphic

ε - przyspieszenie kątowe

M - moment siły

J - moment bezwładności

0x01 graphic

d
