Sprawozdanie
z
Pracowni
Elektrycznej
nr 9.
Zespół Szkół Elektronicznych
Rzeszów
ZSE w Rzeszowie
|
Pracownia elektryczna |
1996/97 |
|
Sprawozdanie z ćwiczenia nr 10.
|
|
kl. II a |
GD/I/2 |
Data wykonania ćwiczenia 13.12.1996 r.
|
Badanie równoległego obwodu RL i RC. |
Data wykonania sprawozdania 18.11.1996 r. |
Ocena |
I. Przepisy BHP.
1.Wykonując ćwiczenia należy zachować jak najdalej idące środki ostrożności zabezpieczające
przed porażeniem lub innym wypadkiem..
2. W szczególności nie należy:
- dotykać przewodów przyrządów a zwłaszcza nieizolowanych ich części po włączeniu pod
napięcie,
- dotykać bez istotnej potrzeby części uziemiającej urządzeń wodociągowych, urządzeń CO,
oraz opierać się o nie w czasie wykonywania ćwiczenia.
3. Obwód pomiarowy należy budować w ten sposób aby między zestawem przyrządów a
źródłem prądu zawsze znajdował się wyłącznik umożliwiający szybkie wyłączenie obwodu.
W czasie ćwiczenia jeden z ćwiczących uczniów powinien zajmować miejsce w pobliżu
wyłącznika wyłączającego cały układ.
4. Nie wykonywać żadnych manipulacji bez dokładnego rozeznania układu elektrycznego i
zgody nauczyciela. Zwiększyć ostrożność w dni deszczowe i dżdżyste.
II. Spis przyrządów.
1. Cewka indukcyjna L = 75,4 mH R = 1
2. Cewka indukcyjna L = 13,1 mH R = 1,5 .
3. Autotransformator 200/E.
4. Kondensator 10 F; 12 F; 2 F; 2,5 F; 4,2 F; 8,7 F; 8 F.
5. Woltomierz elektromagnetyczny służący do pomiaru napięcia prądu zmiennego pracujący w
położeniu poziomym, sprawdzany napięciem probierczym izolacji 2 kV, klasie dokładności
0,5 119/E.
6. Woltomierz elektromagnetyczny służący do pomiaru napięcia prądu zmiennego pracujący w
położeniu poziomym, sprawdzany napięciem probierczym izolacji 2 kV, klasie dokładności
0,5 41/E.
7. Amperomierz elektromagnetyczny służący do pomiaru natężenia prądu zmiennego pracujący
w położeniu poziomym, sprawdzony napięciem probierczym izolacji 2 kV, klasie dokładności
0,5 328 d/E.
8. Amperomierz elektromagnetyczny służący do pomiaru natężenia prądu zmiennego pracujący
w położeniu poziomym, sprawdzony napięciem probierczym izolacji 2 kV, klasie dokładności
0,5 328 a/E.
9. Generator RC typ PO-25.
III. Cel ćwiczenia.
Celem ćwiczenia jest badanie równoległego połączenia obwodu z elementami RL i połączeniu obwodu równoległego z elementami RC. W tym ćwiczeniu będziemy także badać zależność reaktancji pojemnościowej dwóch kondensatorów w zakresie częstotliwości akustycznych.
IV. Przebieg ćwiczenia.
1. Badanie równoległego połączenia cewki rdzeniowej L1 z rezystorem R1, a następnie z
rezystorem R2 oraz cewki L2 z rezystorem R1 przy czym L1 ≠ L2 ; R1 ≠ R2.
Schemat układu.
I
mA U
IR IL IR
IRL
mA mA
A. tr.
V U R ILrz
R G
L
Y BL
RL1 = 1 RL2 = 1,5 f = 50 Hz
|
U |
I |
IL |
IR |
Iobl. |
Iobl rz. |
|
V |
A |
A |
A |
A |
A |
L1 = 75,4 mH |
30 |
1,38 |
1,15 |
0,58 |
1,29 |
1,43 |
|
20 |
1,175 |
0,75 |
0,38 |
0,85 |
0,949 |
R1 = 50 |
10 |
0,46 |
0,38 |
0,2 |
0,43 |
0,684 |
L1 = 75,4 mH |
30 |
3,2 |
1,12 |
2,8 |
3,02 |
3,304 |
|
20 |
2,1 |
0,76 |
1,9 |
2,05 |
2,232 |
R2 = 10 |
10 |
1,1 |
0,39 |
0,9 |
0,98 |
1,094 |
L2 = 13,1 mH |
30 |
6,6 |
6,3 |
0,52 |
6,32 |
7,08 |
|
20 |
4,4 |
4,1 |
0,48 |
4,13 |
2,5 |
R1 = 50 |
10 |
2,2 |
2,1 |
0,4 |
2,14 |
1,93 |
2. Badanie równoległego połączenia kondensatora C1 z rezystorem R1 a następnie z
rezystorem R2 oraz kondensatora C2 z rezystorem R2 przy czym C1 ≠ C2 ; R1 ≠ R2.
Schemat układu.
IC
mA
V mA mA IR
A.tr. U
R C Y BC
G
|
U |
I |
IC |
IR |
Iobl. |
|
V |
mA |
mA |
mA |
mA |
C1 = 10 F |
40 |
780 |
120 |
760 |
769 |
|
30 |
580 |
90 |
570 |
577 |
R1 = 50 |
20 |
380 |
60 |
370 |
374 |
C1 = 10 F |
40 |
3700 |
120 |
3600 |
3601 |
|
30 |
2800 |
90 |
2700 |
2701 |
R2 = 10 |
20 |
1900 |
60 |
1800 |
1801 |
C2 = 12 F |
100 |
2000 |
300 |
1800 |
1825 |
|
70 |
1400 |
270 |
1200 |
1230 |
R1 = 50 |
40 |
800 |
150 |
700 |
715 |
3. Badanie zmian reaktancji pojemnościowej kondensatorów C1 i C2 w zakresie częstotliwości
akustycznych.
Schemat układu.
mA
generator
akustyczny V C
C1 = 10 F C2 = 2 F
f |
U |
I |
XC |
|
f |
U |
I |
XC |
Hz |
V |
mA |
|
|
Hz |
V |
mA |
|
20 |
10 |
12,6 |
793 |
|
20 |
10 |
2,51 |
3984 |
50 |
10 |
31,4 |
318 |
|
50 |
10 |
6,28 |
1592 |
100 |
10 |
62,8 |
159 |
|
100 |
10 |
12,6 |
793 |
150 |
10 |
94,2 |
106 |
|
150 |
10 |
18,9 |
529 |
200 |
10 |
126 |
79 |
|
200 |
10 |
25,1 |
398 |
300 |
10 |
188 |
53 |
|
300 |
10 |
37,7 |
265 |
400 |
10 |
251 |
39 |
|
400 |
10 |
50,3 |
198 |
500 |
10 |
314 |
31 |
|
500 |
10 |
62,8 |
159 |
700 |
10 |
440 |
22 |
|
700 |
10 |
88 |
113 |
1000 |
10 |
628 |
16 |
|
1000 |
10 |
126 |
79 |
1500 |
10 |
942 |
10,6 |
|
1500 |
10 |
188 |
53 |
C1 = 10 F
C2 = 2 F
V. Wnioski.
1.W badanym równoległym połączeniu cewki z rezystorem zachodzi zależność
(dla cewki idealnej gdyż cewka rzeczywista posiada jakąś rezystancję).
2. W badanym połączeniu kondensatora i rezystora (równoległym) zachodzi zależność
(dla kondensatora idealnego gdyż kondensator rzeczywisty posiada jakąś
rezystancję).

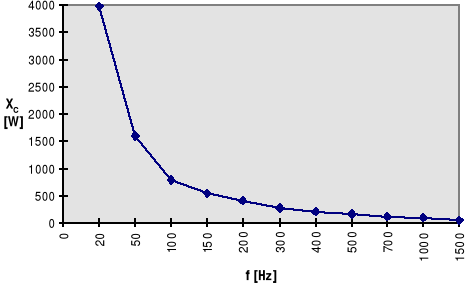

3. Badanie zmian reaktancji kondensatora polega na wyznaczeniu reaktancji przy określonych
częstotliwościach. Wraz ze wzrostem reaktancji maleje częstotliwość. Wykresem XC = f(f)
jest hiperbola.
Do wykonania sprawozdania użyto programów:
- MS WORD 6.0 dla WINDOWS 95,
- MS EXCEL 7.0 dla WINDOWS 95,
- MS Edytor równań 2.0 dla WINDOWS 95.
