Sprawozdanie z elementów budownictwa

Wykonał: Prowadzący:

Jan Górski dr Grzegorz Trzciński

Gr. II

Program użytkowy

Na działce budowlanej o wymiarach 20 x 35 m ma powstać leśniczówka wraz z budynkiem gospodarczym, którą zamieszkiwać będzie czteroosobowa rodzina w skład, której wchodzi dwoje dzieci i ich rodzice. Działka uzbrojona jest jedynie w energię elektryczną. Planuję wybudowanie częściowo podpiwniczonego budynku parterowego z użytkowym poddaszem o łącznej powierzchni ok. 220 m2 Leśniczówka posiadać będzie własne ujęcie wody pitnej i studnie jak również własne szambo. Ogrzewana będzie centralnym ogrzewaniem z piecem opalanym drewnem lub węglem.

Na kolejnych kondygnacjach znajdować się będą następujące pomieszczenia majce orientacyjnie takie powierzchnie:

1. Podpiwniczenie - 44 m2

- hol - 7 m2

- kotłownia z pompownią i składem na węgiel lub drewno na opał - 23 m2

- pralnia - 5 m2

- spiżarnia - 6 m2

2. Parter - 88 m2

- wiatrołap x 2 - 3 m2

- hol - 10m2

- pokój dzienny - 26 m2

- kuchnia z jadalnią - 11 m2

- łazienka z WC - 7 m2

- pokuj gościnny - 12 m2

- gabinet - biuro z osobnym wejściem i poczekalnią - 14 m2

- WC dla interesantów - 3 m2

3. Poddasze - 60 m2

- hol - 10 m2

- sypialnia dla małżonków - 15 m2

- pokój dziecięcy x 2 - 12 m2

- łazienka z WC - 10 m2

Drugim budynkiem, jaki będzie się znajdował na działce będzie budynek gospodarczy o powierzchni ok. 60 m2, która zostaną podzielone na:

- garaż - 24 m2

- skład narzędzi, maszyn i artykułów przemysłowych wy prac leśnych - 40 m2

Budynek ten postawiony zostanie na niewielkim szambie.

Ponadto na działce znajdować się będzie ogródek.

ŚCIANA Z PUSTAKÓW ZMS (SZ, MAX) I CEGIEŁ ELEWACYJNYCH WRAZ Z IZOLACJĄ CIEPLNĄ

0x01 graphic

0x01 graphic

0x01 graphic

Rodzaj ściany

trójwarstwowa z tynkiem wewnętrznym

Warstwa wewnętrzna ściany

pustaki ceramiczne ZMS

wymiary pustaków:
288x188x220 mm

Izolacja cieplna

płyty ze styropianu

grubość 120 mm

Warstwa zewnętrzna ściany

cegła ceramiczna elewacyjna drążona

wymiary cegieł:
250x120x65 mm

Współczynnik przenikania ciepła ściany z tynkiem wewnętrznym

U = 0,26 W/(m2K)

Grubość ściany bez tynku

528 mm

Masa 1 m2 ściany bez tynku

397 kg

0x01 graphic

0x08 graphic

0x08 graphic

ŚCIANA Z PUSTAKÓW CERAMICZNYCH PORYZOWANYCH
"TROTERM"

Rodzaj ściany

jednowarstwowa, obustronnie tynkowana

Osłona wewnętrzna ściany

tynk cementowo- wapienny

0x01 graphic
= 1900 kg/m3

0x01 graphic
= 0,800 W/(mK)

grubość: 15 mm

Mur

pustaki ceramiczne szczelinowe

poryzowane TROTERM

0x01 graphic
= 800 kg/m3

0x01 graphic
= 0,190 W/(mK)

wymiary pustaków:
398x198x188 mm

Osłona zewnętrzna ściany

tynk cementowo-wapienny

0x01 graphic
= 1900 kg/m3

0x01 graphic
= 0,800 W/(mK)

grubość: 15 mm

Współczynnik przenikania ciepła ściany obustronnie tynkowanej

U = 0,47 W/(m2K)

Grubość ściany bez tynku

398 mm

Grubość ściany z tynkiem

428 mm

Masa 1 m2 ściany bez tynku

350 kg

Masa 1 m2 ściany z tynkiem

375 kg

0x08 graphic
0x01 graphic

Ściana z pustaków MAX i cegły kratówki ocieplona styropianem

Rodzaj ściany

dwuwarstwowa z tynkiem zewnętrznym cienkopowłokowym

Warstwa wewnętrzna ściany

pustaki MAX

g = 1300kg/dm3

wymiary pustaków:
250x120x220 mm

l = 0,560 W/(mK)

Izolacja cieplna

płyty ze styropianyu lub wełny mineralnej

l = 0,042 W/(mK)

grubość: 120 mm

Warstwa zewnętrzna ściany

cegła ceramiczna kartówka K3

l = 0,800 W/(mK)

grubość i sposób
wykonania wg
aprobat technicznych

Współczynnik przenikania ciepła ściany z tynkiem wewnętrznym i zewnętrznym

U = 0,26 W/(m2K)

Grubość ściany bez tynku

538 mm

Grubość ściany z tynkiem

553 mm

Masa 1m2 ściany bez tynku

499 kg

Masa 1m2 ściany z tynkiem

511 kg

0x08 graphic
0x01 graphic

Stropy

Dom zaopatrzony będzie w stropy prefabrykowane systemu teriva-1 wykonane z belek stalowych i pustaków stropowych z keramzytobetonu. Całość zostanie spojona i pokryta cementem technicznym.

0x01 graphic

DANE TECHNICZNE SYSTEMU TERIVA-1

 wysokość konstrukcyjna stropu - 24 cm

 grubość nadbetonu - 30 mm

 rozpiętość stropu - 2 m - 4,5 m

 pustak stropowy z keramzytobetonu o wym. 53x21x24 cm i wadze 10,2 kg

 belka nośna - kratownica - górny pas - pręt o 8 ze stali 34GS

 betonowa stopa belki o wym. 40x120 mm z betonu klasy B20

 masa 1 m2 stropu w stanie surowym - ok.248 kg

Strop pomiędzy piwnicą a parterem będzie oparty o dłuższe ściany zewnętrzne budynku i wewnętrzną ścigane nośną. Natomiast strop pomiędzy parterem a poddaszem będzie rozpostarty pomiędzy dwoma dłuższymi ścianami budynku i wewnętrzną ścianą nośną jak i miedzy ścianą nośna a jedną krótszą ścianą zewnętrzną

Dach

Budynek zostanie przykryty dachem prostym dwupołaciowym o krokwiowo jętkowej więźbie dachowej. Dach oparty będzie na dłuższych ścianach zewnętrznych budynku. Krokwie będą długości 6,5 m i będą rozłożone, co 2 m. Po 4,5 m od podparcia na ścianach zostaną one spięte jętkami a 0,5 m wypuszczone poniżej miejsca podparcia dachu. W ten sposób przygotowana więźba dachowa zapewni spad dachu ok.30°. Dach ten zostanie pokryty BLACHODACHÓWKA - PLANNJA - REGOLA, ocieplony natomiast za pomocą systemu „Super dom” firmy URSA. Przekrój przez dach załączam w postaci załącznika.

Klatka schodowa

Schody będą różna na różne kondygnacje. Miedzy parterem a piwnicą będą schody prefabrykowane z cegły pokrytej warstwą betonu. Będą to schody dwubiegowe zwykłe z różną liczbą stopni w każdym z biegów. Natomiast schody miedzy parterem a poddaszem będą prefabrykowanymi schodami drewnianymi opartymi na jednaj ścianie nośnej. Schody te stworzą klatkę dwubiegową łamaną o różnej liczbie schodów w każdym z biegów.

Poniżej zamieszczam dane klatki chodowej z parteru na poddasze:

H = 2,94 m

N = 2

K1 = 2,08 m, K2 = 0,86 m

n1 = 12, n2 = 5

h = 0,173 m

s = 0,26 m

b = 0,95 m

B = 1 m

L = 5,16 m

Docieplenie starej ściany

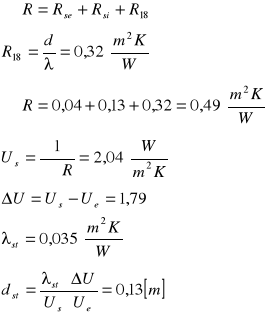

Za ścianę wyjściową przyjąłem 18 cm ścianę z cegły kratówki, której λ = 0,56 W/mK. Zamierzam ją docieplić za pomocą syntetycznej wełny szklanej o λst = 0,035 W/mK. Za ścianę energooszczędną uznaje ścianę o współczynniku U = 0,25 W/m2K.

0x01 graphic

Docieplenie zostanie wykonane metodą lekko suchą za pomocą paneli elewacyjnych. Ocieplenie natomiast wspierane będzie aluminiowym stelażem. Zapewnione muszą być szczeliny pozwalające na wentylacje ściany. Wybrana przeze mnie wełna jest fabrycznie foliowana folią wiatroizolacyjną wiec nie będzie konieczne zastosowanie dodatkowej wiatroizolacji. Proponowane przeze mnie rozwiązania techniczne to płyty izolacyjne z mineralnej wełny szklanej URSA® FDP 2/V „Energooszczędny mur” i panele elewacyjne PCV firmy VOX.

Docieplenie metodą lekko suchą wykonuje się w następujący sposób:

  1. oczyszcza się i wyrównuje istniejący tynk na ścianie

  2. Instaluje się rusztowania przymocowując je do ściany za pomocą klejów lub specjalnych wkrętów

  3. Przykleją się styropian lub inne ocieplenie lub też w inny sposób się je trwale mocuje nie zapominając przy ociepleniach nie przepuszczalnych dla powietrza o pozostawianiu odpowiednich szczelin i otworów wentylacyjnych.

  4. Mocuje się z zewnątrz wiatroizolację

  5. Przymocowuje różnego rodzaju panele elewacyjne nie zapominając o pozostawieniu między nimi a izolacją szczeliny wentylacyjnej jak takim ułożeniu paneli by była zapewniona możliwość ich rozszerzania i kurczenia na skutek zmian temperaturowych.

Dach

Budynek zostanie przykryty dachem prostym dwupołaciowym o krokwiowo jętkowej więźbie dachowej. Dach oparty będzie na dłuższych ścianach zewnętrznych budynku. Krokwie będą długości 6,5 m i będą rozłożone, co 2 m. Po 4,5 m. W ten sposób przygotowana więźba dachowa zapewni spad dachu ok.30°. Dach ten zostanie pokryty BLACHODACHÓWKA - PLANNJA - REGOLA, ocieplony natomiast za pomocą systemu „Super dom” firmy URSA.

Docieplenie starej ściany

Za ścianę wyjściową przyjąłem 18 cm ścianę z cegły kratówki, której λ = 0,56 W/mK. Zamierzam ją docieplić za pomocą syntetycznej wełny szklanej o λst = 0,035 W/mK. Za ścianę energooszczędną uznaje ścianę o współczynniku U = 0,25 W/m2K.

0x01 graphic

Docieplenie zostanie wykonane metodą lekko suchą za pomocą paneli elewacyjnych. Ocieplenie natomiast wspierane będzie aluminiowym stelażem. Zapewnione muszą być szczeliny pozwalające na wentylacje ściany. Wybrana przeze mnie wełna jest fabrycznie foliowana folią wiatroizolacyjną wiec nie będzie konieczne zastosowanie dodatkowej wiatroizolacji. Proponowane przeze mnie rozwiązania techniczne to płyty izolacyjne z mineralnej wełny szklanej URSA® FDP 2/V „Energooszczędny mur” i panele elewacyjne PCV firmy VOX.

Docieplenie metodą lekko suchą wykonuje się w następujący sposób:

  1. oczyszcza się i wyrównuje istniejący tynk na ścianie

  2. Instaluje się rusztowania przymocowując je do ściany za pomocą klejów lub specjalnych wkrętów

  3. Przykleją się styropian lub inne ocieplenie lub też w inny sposób się je trwale mocuje nie zapominając przy ociepleniach nie przepuszczalnych dla powietrza o pozostawianiu odpowiednich szczelin i otworów wentylacyjnych.

  4. Mocuje się z zewnątrz wiatroizolację

  5. Przymocowuje różnego rodzaju panele elewacyjne nie zapominając o pozostawieniu między nimi a izolacją szczeliny wentylacyjnej jak takim ułożeniu paneli by była zapewniona możliwość ich rozszerzania i kurczenia na skutek zmian temperaturowych.

Sylwia Sulińska gr. 3

Wewnątrz

Zewnątrz

Wewnątrz

Zewnątrz

Wewnątrz

Zewnątrz

0x01 graphic
