Nr ćwiczenia

200

Temat ćwiczenia

Wyznaczanie charakterystyki oporu różnych przewodników

Ocena z teorii

Nr zespołu

10

Imię i Nazwisko

Miłosz Gąsiorowski

Ocena z wykonania

Data

06.03.2001

Wydział, kierunek, rok, grupa

EAIiE, Automatyka i Robotyka, rok 1, gr.2

Uwagi

  1. Cel ćwiczenia.

Wyznaczenie zależności oporu od temperatury dla różnych przewodników przy pomocy pirometru.

  1. Wstęp teoretyczny.

Rezystancja stanowi jedną z podstawowych cech materiału. Możemy ją zapisać w postaci prawa Ohma, czyli jako stosunek napięcia przyłożonego do materiału, do natężenia prądu przepływającego przez niego:

0x01 graphic

Jednak przy zmianie temperatury materiału zmienia się także rezystancja. Każdy przewodnik jest opisany przez tzw. współczynnik temperaturowy oporu α:

0x01 graphic
,

gdzie R0 - opór przewodnika w temperaturze początkowej t0 (zwykle w temperaturze 0°C)

Ze względu na ten wskaźnik możemy podzielić substancje na:

Dla metali gdy wzrasta temperatura, maleje średnia prędkość elektronów, a więc zgodnie ze wzorem:

0x01 graphic

I - natężenie prądu,

N - liczba nośników ładunku,

S - powierzchnia przekroju przewodnika,

v- - prędkość unoszenia nośników ujemnych,

v+ - prędkość unoszenia nośników dodatnich, w metalach równy zero,

e - ładunek elektryczny

zmniejsza się natężenie prądu.

Dla półprzewodników, ze zwiększeniem temperatury wzrasta ilość elektronów swobodnych (wzrasta energia i przeskakują one przez pasmo zabronione), ale równocześnie spada prędkość elektronów. W wyniku tego, większość półprzewodników, ma ujemny współczynnik temperaturowy oporu.

  1. Wykonanie ćwiczenia.

Do pomiaru temperatury możemy wykorzystać promieniowanie emitowane przez to ciało. Z prawa Plancka możemy wyznaczyć stosunek natężeń prądów:

0x01 graphic

Badając przewodnik o temperaturze T1 przy pomocy pirometru (z ustawioną daną temperaturą T2 ) i przy znanych wartościach I1 i I2 jesteśmy w stanie wyznaczyć temperaturę badanego materiału. Znając dodatkowo wartości napięć możemy wyznaczyć charakterystykę zależności oporu

4) Opracowanie wyników, dyskusja błędów

0x08 graphic
Ogólna związek wyników w zależności liniowej:

Wzory na wyliczenie współczynników zależności liniowej, mając n par punktów pomiarowych xi yi zależnych liniowo.

0x08 graphic
0x08 graphic
0x08 graphic
Sposób wyliczenia odchylenia standardowego:

0x08 graphic
0x08 graphic

0x08 graphic

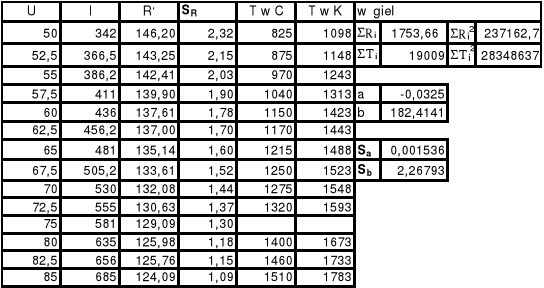

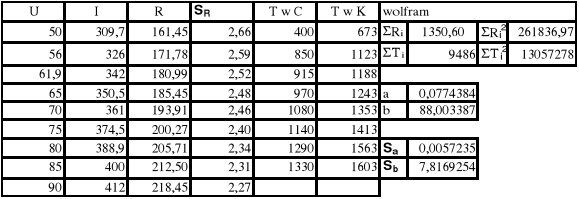

Tabela wyników pomiarów.

0x08 graphic

Błąd wyznaczenia oporu zależy od pomiaru dwóch zmiennych tak więc błąd wypadkowy należy policzyć metodą różniczki zupełnej

0x08 graphic
Ponieważ miernikami wielości elektrycznych były mierniki cyfrowe, a odczyt był niestabilny przyjmuje błąd pomiaru prądu 0,001A, a napięcia 0,5V.

Pomiar temperatury przeprowadzany przy pomocy pirometru posiada błąd pomiaru przy ocenie różnicy oświetlenia włókna żarówki, a włóknem pirometru. W takich przypadkach słuszne jest prawo psycho-fizjologiczne związane z budową oka (prawo Webera-Fechnera), mówiące że bezwzględną różnicą oświetleń E którą oko może zauważyć, jest proporcjonalna do wielości oświetlenia E=kE , k współczynnik proporcjonalności. Bierzemy jako błąd pomiaru wielkość najmniejszej podziałki na skali. Są to odpowiednio dla przedziałów 800-900oC 50 oC

900-1000oC 25 oC

>1000 oC 20 oC

Określenie własności przewodzących.

Wyrażenie na a możemy przekształcić

R0t=R

R0(t-t0)=R-R0

R=R0t+R0(1-t0)

Wyrażenie R0 jest współczynnikiem nachylenia prostej a, opór jest wielością dodatnią. Znak a jest identyczny

Ze znakiem współczynnika temperaturowego oporu 

Ponieważ współczynnik a dla wolframu jest dodatni, to wskazuje on na przynależność wolframu do metali

Zaś nachylenie a dla węgla jest ujemny, co wskazuje na przynależność węgla do półprzewodników.

5) Wnioski

Zależności oporu od temperatury dla badanych przewodników nie jest zależna liniowo, ale w zakresie badań i możliwości opracowania wyników przez wykonujących ćwiczenie przyjmuje się zależność liniową.

0x01 graphic

0x01 graphic

0x01 graphic

0x01 graphic

0x01 graphic

0x01 graphic

0x01 graphic

0x01 graphic

0x01 graphic
